Пристрій для центрування обсадної колони у свердловині

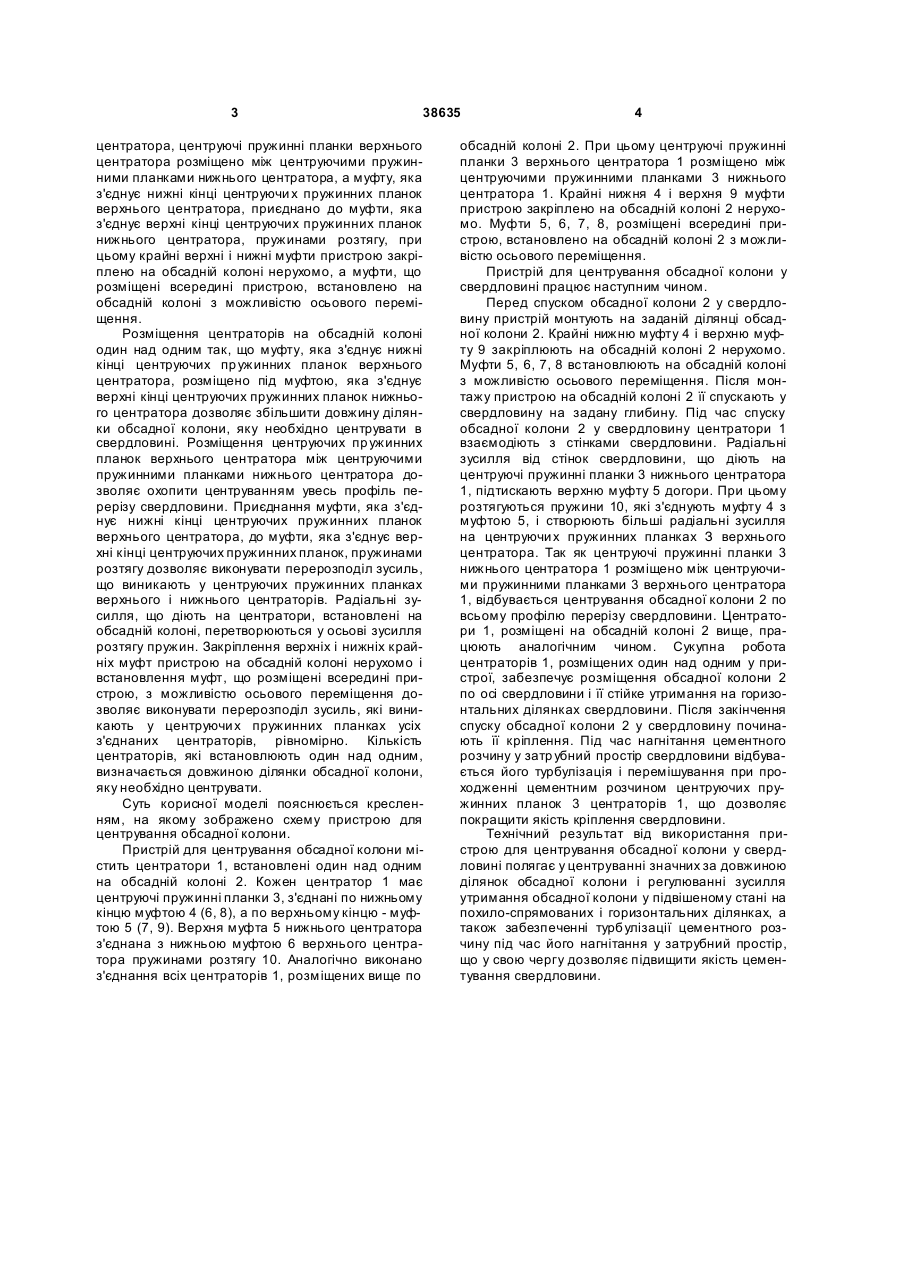

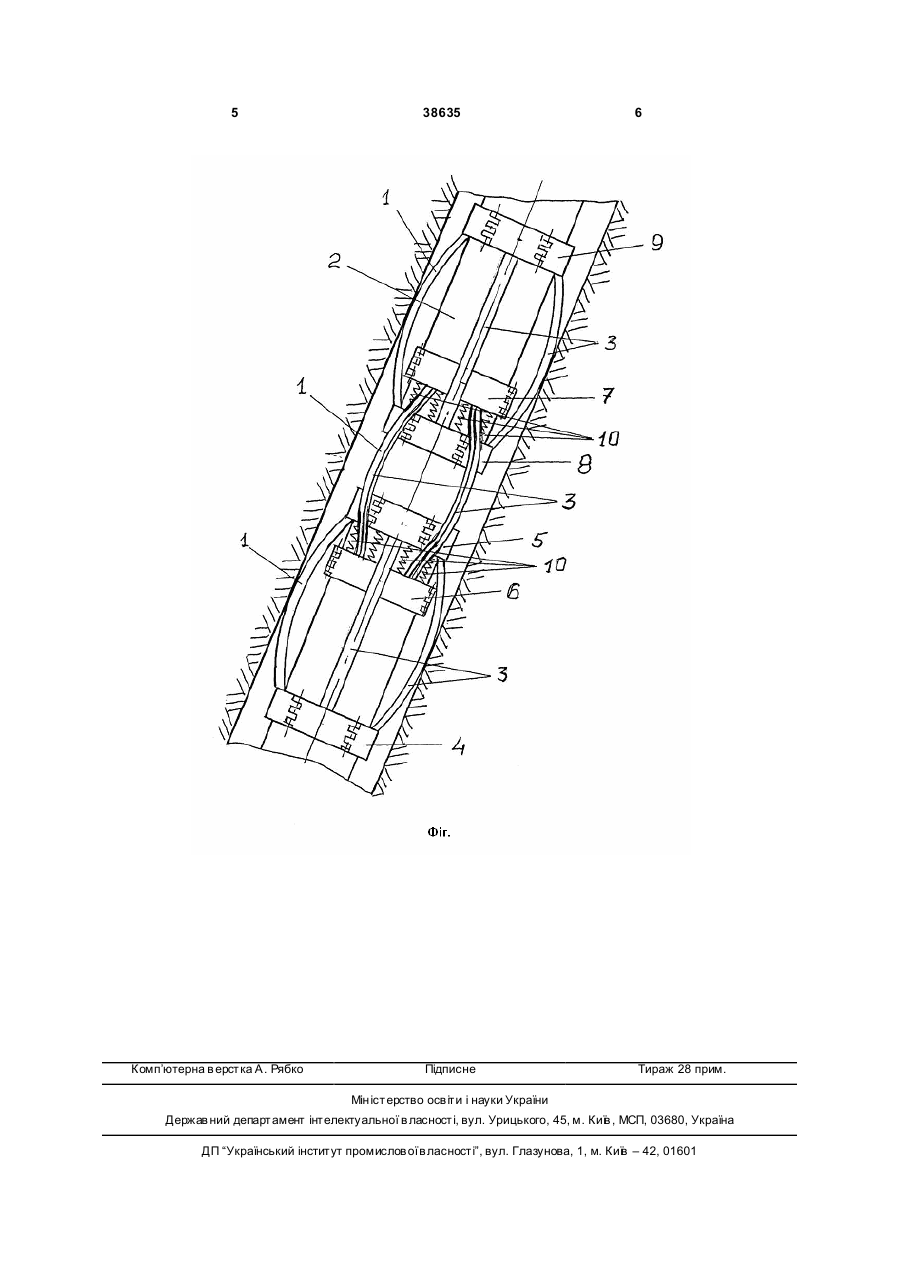

Пристрій для центрування обсадної колони у свердловині, що містить центратори, які мають центруючі пружинні планки, з'єднані по верхньому і нижньому кінцях муфтами, який відрізняється тим, що центратори розміщено один над одним так, що муфту, яка з'єднує нижні кінці центруючих 3 38635 центратора, центруючі пружинні планки верхнього центратора розміщено між центруючими пружинними планками нижнього центратора, а муфту, яка з'єднує нижні кінці центруючи х пружинних планок верхнього центратора, приєднано до муфти, яка з'єднує верхні кінці центруючих пружинних планок нижнього центратора, пружинами розтягу, при цьому крайні верхні і нижні муфти пристрою закріплено на обсадній колоні нерухомо, а муфти, що розміщені всередині пристрою, встановлено на обсадній колоні з можливістю осьового переміщення. Розміщення центраторів на обсадній колоні один над одним так, що муфту, яка з'єднує нижні кінці центруючих пр ужинних планок верхнього центратора, розміщено під муфтою, яка з'єднує верхні кінці центруючих пружинних планок нижнього центратора дозволяє збільшити довжину ділянки обсадної колони, яку необхідно центрувати в свердловині. Розміщення центруючих пр ужинних планок верхнього центратора між центруючими пружинними планками нижнього центратора дозволяє охопити центруванням увесь профіль перерізу свердловини. Приєднання муфти, яка з'єднує нижні кінці центруючих пружинних планок верхнього центратора, до муфти, яка з'єднує верхні кінці центруючих пружинних планок, пружинами розтягу дозволяє виконувати перерозподіл зусиль, що виникають у центруючих пружинних планках верхнього і нижнього центраторів. Радіальні зусилля, що діють на центратори, встановлені на обсадній колоні, перетворюються у осьові зусилля розтягу пружин. Закріплення верхніх і нижніх крайніх муфт пристрою на обсадній колоні нерухомо і встановлення муфт, що розміщені всередині пристрою, з можливістю осьового переміщення дозволяє виконувати перерозподіл зусиль, які виникають у центруючи х пружинних планках усіх з'єднаних центраторів, рівномірно. Кількість центраторів, які встановлюють один над одним, визначається довжиною ділянки обсадної колони, яку необхідно центрувати. Суть корисної моделі пояснюється кресленням, на якому зображено схему пристрою для центрування обсадної колони. Пристрій для центрування обсадної колони містить центратори 1, встановлені один над одним на обсадній колоні 2. Кожен центратор 1 має центруючі пружинні планки 3, з'єднані по нижньому кінцю муфтою 4 (6, 8), а по верхньому кінцю - муфтою 5 (7, 9). Верхня муфта 5 нижнього центратора з'єднана з нижньою муфтою 6 верхнього центратора пружинами розтягу 10. Аналогічно виконано з'єднання всіх центраторів 1, розміщених вище по 4 обсадній колоні 2. При цьому центруючі пружинні планки 3 верхнього центратора 1 розміщено між центруючими пружинними планками 3 нижнього центратора 1. Крайні нижня 4 і верхня 9 муфти пристрою закріплено на обсадній колоні 2 нерухомо. Муфти 5, 6, 7, 8, розміщені всередині пристрою, встановлено на обсадній колоні 2 з можливістю осьового переміщення. Пристрій для центрування обсадної колони у свердловині працює наступним чином. Перед спуском обсадної колони 2 у свердловину пристрій монтують на заданій ділянці обсадної колони 2. Крайні нижню муфту 4 і верхню муфту 9 закріплюють на обсадній колоні 2 нерухомо. Муфти 5, 6, 7, 8 встановлюють на обсадній колоні з можливістю осьового переміщення. Після монтажу пристрою на обсадній колоні 2 її спускають у свердловину на задану глибину. Під час спуску обсадної колони 2 у свердловину центратори 1 взаємодіють з стінками свердловини. Радіальні зусилля від стінок свердловини, що діють на центруючі пружинні планки 3 нижнього центратора 1, підтискають верхню муфту 5 догори. При цьому розтягуються пружини 10, які з'єднують муфту 4 з муфтою 5, і створюють більші радіальні зусилля на центруючи х пружинних планках З верхнього центратора. Так як центруючі пружинні планки 3 нижнього центратора 1 розміщено між центруючими пружинними планками 3 верхнього центратора 1, відбувається центрування обсадної колони 2 по всьому профілю перерізу свердловини. Центратори 1, розміщені на обсадній колоні 2 вище, працюють аналогічним чином. Сукупна робота центраторів 1, розміщених один над одним у пристрої, забезпечує розміщення обсадної колони 2 по осі свердловини і її стійке утримання на горизонтальних ділянках свердловини. Після закінчення спуску обсадної колони 2 у свердловину починають її кріплення. Під час нагнітання цементного розчину у затр убний простір свердловини відбувається його турбулізація і перемішування при проходженні цементним розчином центруючих пружинних планок 3 центраторів 1, що дозволяє покращити якість кріплення свердловини. Технічний результат від використання пристрою для центрування обсадної колони у свердловині полягає у центруванні значних за довжиною ділянок обсадної колони і регулюванні зусилля утримання обсадної колони у підвішеному стані на похило-спрямованих і горизонтальних ділянках, а також забезпеченні турбулізації цементного розчину під час його нагнітання у затрубний простір, що у свою чергу дозволяє підвищити якість цементування свердловини. 5 Комп’ютерна в ерстка А. Рябко 38635 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
