Пристрій для герметичного з`єднання секцій обсадної колони і їх кріплення в свердловині

Завантажити PDF файл.

Формула / Реферат

Пристрій для герметичного з'єднання секцій обсадної колони і їх кріплення в свердловині, що складається з порожнистого корпусу, нижня частина якого з'єднана різьбою з нижньою секцією обсадної колони, упорного хвостовика з циркуляційними отворами, відсікача, циліндричного затвора, роз'єднувальної та розбурювальної пробок, зрізних елементів, який відрізняється тим, що внутрішня поверхня порожнистого корпусу виконана ступінчастою з послідовно розташованими в ній лівою різьбою, циліндричною ділянкою і кільцевим упором, упорний хвостовик складається з дренажної муфти, в якій виконані циркуляційні отвори, з'єднаної різьбою з штоком змінного перерізу, в верхній частині якого розташований захисний розтруб, на середній частині поверхні штока установлений різьбовий упор з кільцевою канавкою на зовнішній поверхні та нижніми торцевими шліцами для з'єднання з тонкостінною розрізною втулкою, виконаною на зовнішній поверхні з різьбою, відповідною лівій різьбі порожнистого корпусу, і конусом, в нижній частині штока установлений з можливістю осьового переміщення еластичний пакер з обмежувальними шайбами, закріплений підтискувальною гайкою, циркуляційні отвори дренажної муфти перекриваються зовні відсікачем, а зсередини - циліндричним затвором, при цьому до дренажної муфти різьбою приєднаний патрубок з нагнітальними радіальними отворами та кільцевим упором.

Текст

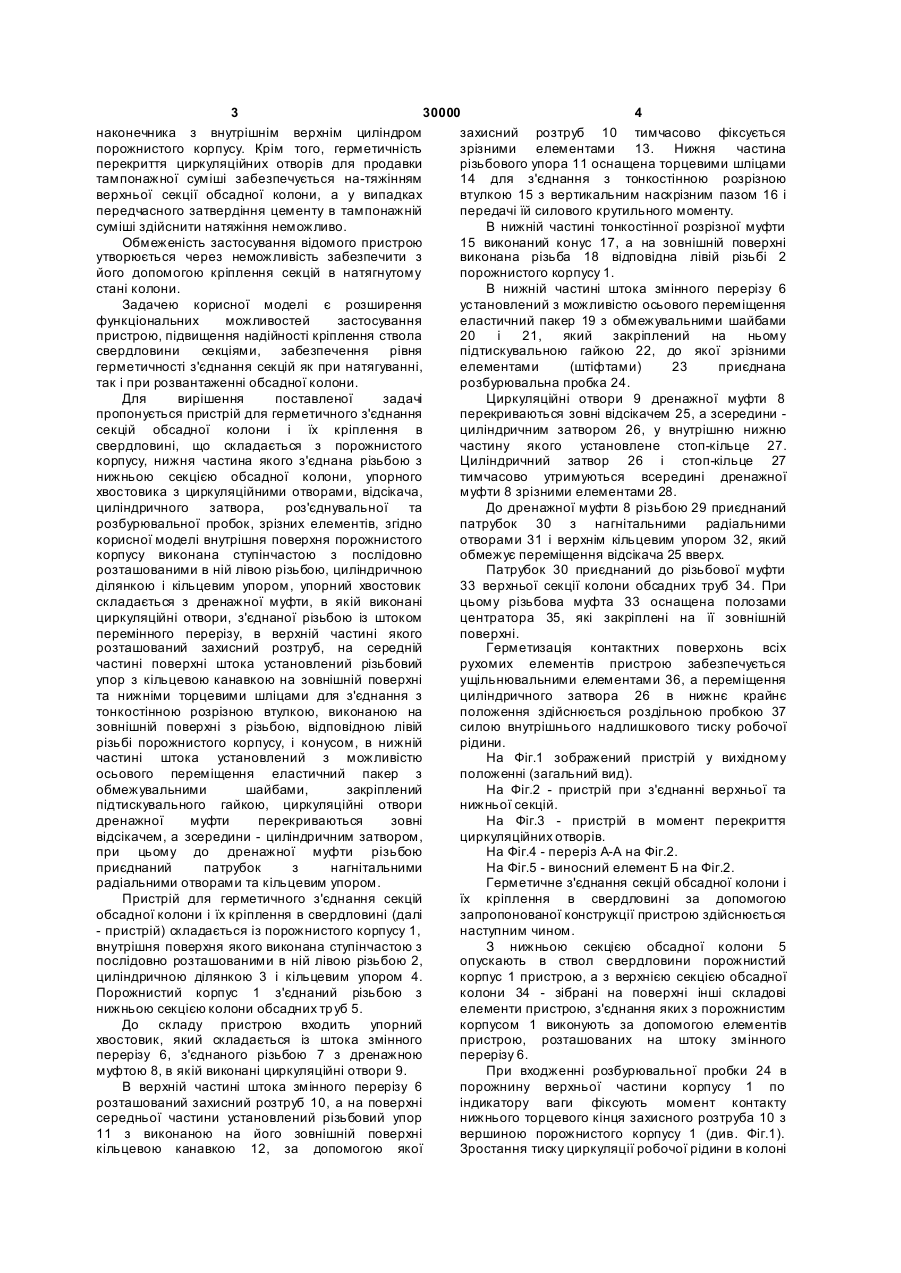

Пристрій для герметичного з'єднання секцій обсадної колони і їх кріплення в свердловині, що складається з порожнистого корпусу, нижня частина якого з'єднана різьбою з нижньою секцією обсадної колони, упорного хвостовика з циркуляційними отворами, відсікача, циліндричного затвора, роз'єднувальної та розбурювальної пробок, зрізних елементів, який відрізняє ться тим, що вн утрішня поверхня порожнистого корпусу виконана ступінчастою з U 2 (19) 1 3 30000 4 наконечника з внутрішнім верхнім циліндром захисний розтруб 10 тимчасово фіксується порожнистого корпусу. Крім того, герметичність зрізними елементами 13. Нижня частина перекриття циркуляційних отворів для продавки різьбового упора 11 оснащена торцевими шліцами тампонажної суміші забезпечується на-тяжінням 14 для з'єднання з тонкостінною розрізною верхньої секції обсадної колони, а у випадках втулкою 15 з вертикальним наскрізним пазом 16 і передчасного затвердіння цементу в тампонажній передачі їй силового крутильного моменту. суміші здійснити натяжіння неможливо. В нижній частині тонкостінної розрізної муфти Обмеженість застосування відомого пристрою 15 виконаний конус 17, а на зовнішній поверхні утворюється через неможливість забезпечити з виконана різьба 18 відповідна лівій різьбі 2 його допомогою кріплення секцій в натягнутому порожнистого корпусу 1. стані колони. В нижній частині штока змінного перерізу 6 Задачею корисної моделі є розширення установлений з можливістю осьового переміщення функціональних можливостей застосування еластичний пакер 19 з обмежувальними шайбами пристрою, підвищення надійності кріплення ствола 20 і 21, який закріплений на ньому свердловини секціями, забезпечення рівня підтискувальною гайкою 22, до якої зрізними герметичності з'єднання секцій як при натягуванні, елементами (штіфтами) 23 приєднана так і при розвантаженні обсадної колони. розбурювальна пробка 24. Для вирішення поставленої задачі Циркуляційні отвори 9 дренажної муфти 8 пропонується пристрій для герметичного з'єднання перекриваються зовні відсікачем 25, а зсередини секцій обсадної колони і їх кріплення в циліндричним затвором 26, у внутрішню нижню свердловині, що складається з порожнистого частину якого установлене стоп-кільце 27. корпусу, нижня частина якого з'єднана різьбою з Циліндричний затвор 26 і стоп-кільце 27 нижньою секцією обсадної колони, упорного тимчасово утримуються всередині дренажної хвостовика з циркуляційними отворами, відсікача, муфти 8 зрізними елементами 28. циліндричного затвора, роз'єднувальної та До дренажної муфти 8 різьбою 29 приєднаний розбурювальної пробок, зрізних елементів, згідно патрубок 30 з нагнітальними радіальними корисної моделі внутрішня поверхня порожнистого отворами 31 і верхнім кільцевим упором 32, який корпусу виконана ступінчастою з послідовно обмежує переміщення відсікача 25 вверх. розташованими в ній лівою різьбою, циліндричною Патрубок 30 приєднаний до різьбової муфти ділянкою і кільцевим упором, упорний хвостовик 33 верхньої секції колони обсадних труб 34. При складається з дренажної муфти, в якій виконані цьому різьбова муфта 33 оснащена полозами циркуляційні отвори, з'єднаної різьбою із штоком центратора 35, які закріплені на її зовнішній перемінного перерізу, в верхній частині якого поверхні. розташований захисний розтруб, на середній Герметизація контактних поверхонь всіх частині поверхні штока установлений різьбовий рухомих елементів пристрою забезпечується упор з кільцевою канавкою на зовнішній поверхні ущільнювальними елементами 36, а переміщення та нижніми торцевими шліцами для з'єднання з циліндричного затвора 26 в нижнє крайнє тонкостінною розрізною втулкою, виконаною на положення здійснюється роздільною пробкою 37 зовнішній поверхні з різьбою, відповідною лівій силою внутрішнього надлишкового тиску робочої різьбі порожнистого корпусу, і конусом, в нижній рідини. частині штока установлений з можливістю На Фіг.1 зображений пристрій у вихідному осьового переміщення еластичний пакер з положенні (загальний вид). обмежувальними шайбами, закріплений На Фіг.2 - пристрій при з'єднанні верхньої та підтискувального гайкою, циркуляційні отвори нижньої секцій. дренажної муфти перекриваються зовні На Фіг.3 - пристрій в момент перекриття відсікачем, а зсередини - циліндричним затвором, циркуляційних отворів. при цьому до дренажної муфти різьбою На Фіг.4 - переріз А-А на Фіг.2. приєднаний патрубок з нагнітальними На Фіг.5 - виносний елемент Б на Фіг.2. радіальними отворами та кільцевим упором. Герметичне з'єднання секцій обсадної колони і Пристрій для герметичного з'єднання секцій їх кріплення в свердловині за допомогою обсадної колони і їх кріплення в свердловині (далі запропонованої конструкції пристрою здійснюється - пристрій) складається із порожнистого корпусу 1, наступним чином. внутрішня поверхня якого виконана ступінчастою з З нижньою секцією обсадної колони 5 послідовно розташованими в ній лівою різьбою 2, опускають в ствол свердловини порожнистий циліндричною ділянкою 3 і кільцевим упором 4. корпус 1 пристрою, а з верхнією секцією обсадної Порожнистий корпус 1 з'єднаний різьбою з колони 34 - зібрані на поверхні інші складові нижньою секцією колони обсадних тр уб 5. елементи пристрою, з'єднання яких з порожнистим До складу пристрою входить упорний корпусом 1 виконують за допомогою елементів хвостовик, який складається із штока змінного пристрою, розташованих на штоку змінного перерізу 6, з'єднаного різьбою 7 з дренажною перерізу 6. муфтою 8, в якій виконані циркуляційні отвори 9. При входженні розбурювальної пробки 24 в В верхній частині штока змінного перерізу 6 порожнину верхньої частини корпусу 1 по розташований захисний розтруб 10, а на поверхні індикатору ваги фіксують момент контакту середньої частини установлений різьбовий упор нижнього торцевого кінця захисного розтруба 10 з 11 з виконаною на його зовнішній поверхні вершиною порожнистого корпусу 1 (див. Фіг.1). кільцевою канавкою 12, за допомогою якої Зростання тиску циркуляції робочої рідини в колоні 5 30000 6 свідчить про нормальне входження просторами відсікач 25 під дією власної ваги розбурювальної пробки 24 в порожнистий корпус опуститься в своє нижнє крайнє положення і 1. додатково перекриє циркуляційні отвори 9 зовні. При частковому розвантаженні верхньої секції Технічним результатом від використання обсадної колони 34 руйнуються зрізні елементи запропонованої конструкції пристрою для 13, і шток змінного перетину 6 заглиблюється у герметичного з'єднання секцій обсадної колони й внутрішню порожнину корпусу 1 до посадки їх кріплення в свердловині є зменшення нижньої обмежувальної шайби 21 на кільцевий ймовірності виникнення міжколонних і заколонних упор 4 (див. Фіг.2). При цьому тонкостінна розрізна перетоків флюїдів та глушіння продуктивних муфта 15 з виконаним нижнім конусом 17 під дією горизонтів пластовими водами, збільшення сили навантаження стиснеться в зовнішньому міжремонтних періодів служби свердловин. діаметрі і заглибиться в інтервалі розташування внутрішньої лівої різьби 2 порожнистого корпусу 1. Як тільки виступи зовнішньої лівої різьби 18 стиснутої тонкостінної розрізної втулки 15 співпадуть з западинами внутрішньої лівої різьби 2 порожнистого корпусу 1, тонкостінна розрізна втулка 15 розіжметься і закріпиться в порожнистому корпусі 1, створюючи при цьому надійний упор для обмежувальної шайби 20 над еластичним пакером 19. Натягуванням верхньої секції обсадної колони 34, а разом з нею і штока змінного перерізу 6, за допомогою підтисквальної гайки 22 і обмежувальної шайби 21 стискують еластичний пакер 19 і тим самим забезпечують надійну герметичність між внутрішньою поверхньою циліндричної ділянки порожнистого корпусу 1 і зовнішньою поверхнею штока змінного перерізу 6. При розвантаженні верхньої секції обсадної колони 34 надійна герметизація забезпечується також кільцевим упором 4 на внутрішній ступінчастій поверхні в порожнистому корпусі 1. Крім того, за допомогою шліцевого з'єднання тонкостінної розрізної втулки 15 з різьбовим упором 11, установленим на поверхні штоку змінного перерізу 6, створюють можливість правостороннім обертанням останнього відокремити верхню секцію обсадної колони 34 від порожнистого корпусу 1 і підняти її на поверхню. Така необхідність може виникнути при ускладненнях, пов'язаних з вимушеними порушеннями технології кріплення. Після натягування верхньої секції обсадної колони 34 через нагнітальні радіальні отвори 31 патрубка 30 робочою рідиною створюють внутрішній надлишковий тиск, під дією якого відсікач 25 піднімається вверх до кільцевого упора 32, і відкриваються циркуляційні отвори 9 дренажної муфти 8. Через циркуляційні отвори 9 здійснюють безперешкодну циркуляцію між трубним і затрубним просторами та нагнітають розрахунковий об'єм тампонажної суміші, яку продавлюють в затрубний простір за допомогою роздільної пробки 37. Як тільки роздільна пробка 37 з'єднається зі стоп-кільцем 27, силою внутрішнього надлишкового тиску переміщають циліндричний затвор 26 в своє нижнє крайнє положення, герметично перекриваючи циркуляційні отвори 9 дренажної муфти 8 зсередини (див. Фіг.3). При цьому руйнуються зрізні гвинти 28, які утримують циліндричний затвор 26 і стоп-кільце 27, яке в подальшому розбурюють разом з розбурювальною пробкою 24. За відсутності перепаду тиску між внутрішнім і зовнішнім 7 30000 8

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for sealed connection of sections of drive string and fixation of those in well

Автори англійською

Shlakhter Illia Semenovych, Buniak Borys Trokhymovych, Fuhlevych Oleh Myronovych, Kushnariov Valerii Leonidovych, Matsalak Mykhailo Mykolaiovych

Назва патенту російською

Устройство для герметичного соединения секций обсадной колонны и их крепление в скважине

Автори російською

Шлахтер Илья Семенович, Буняк Борис Трофимович, Фуглевич Олег Миронович, Кушнарев Валерий Леонидович, Мацалак Михаил Николаевич

МПК / Мітки

МПК: E21B 33/14

Мітки: пристрій, з'єднання, секцій, герметичного, обсадної, свердловини, колони, кріплення
