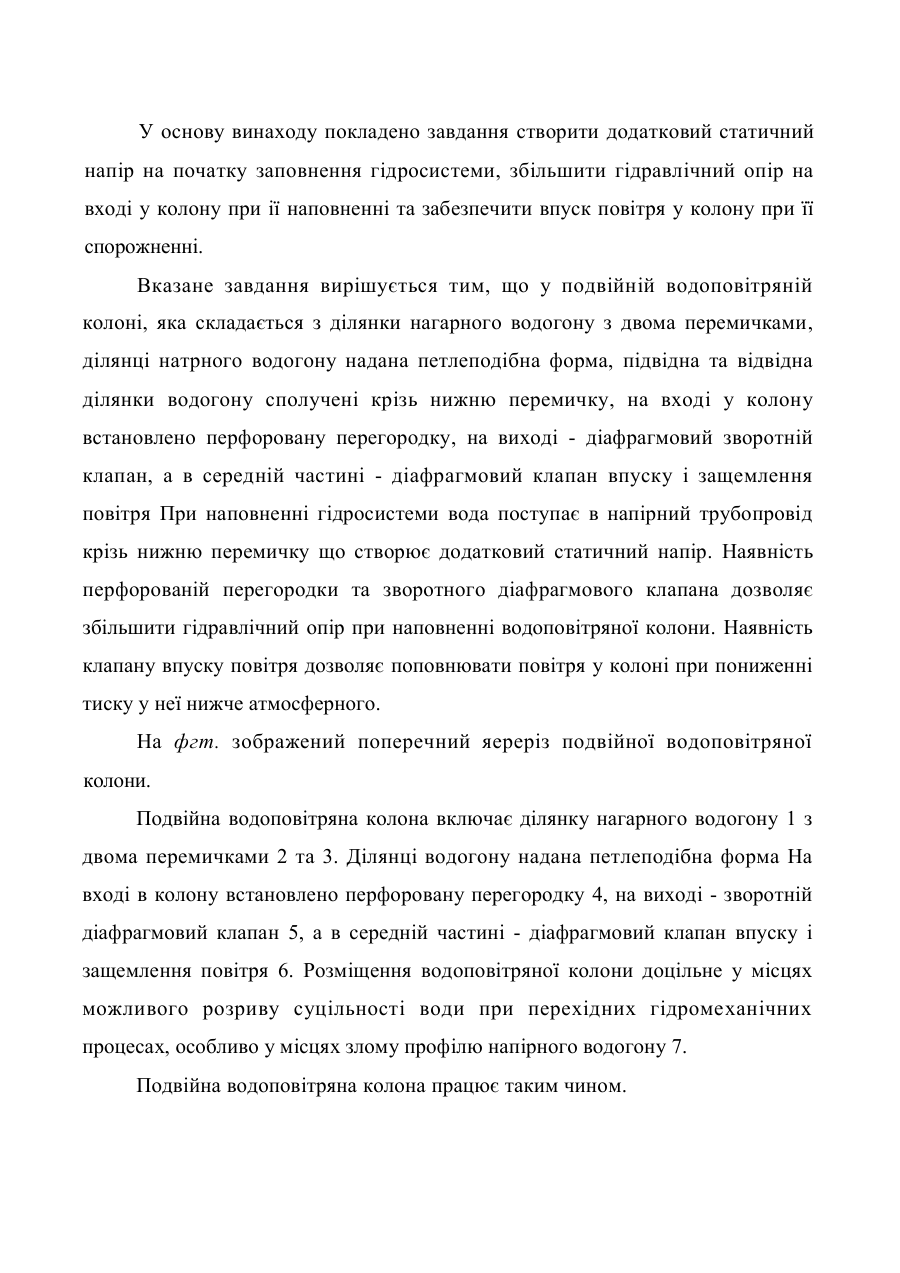

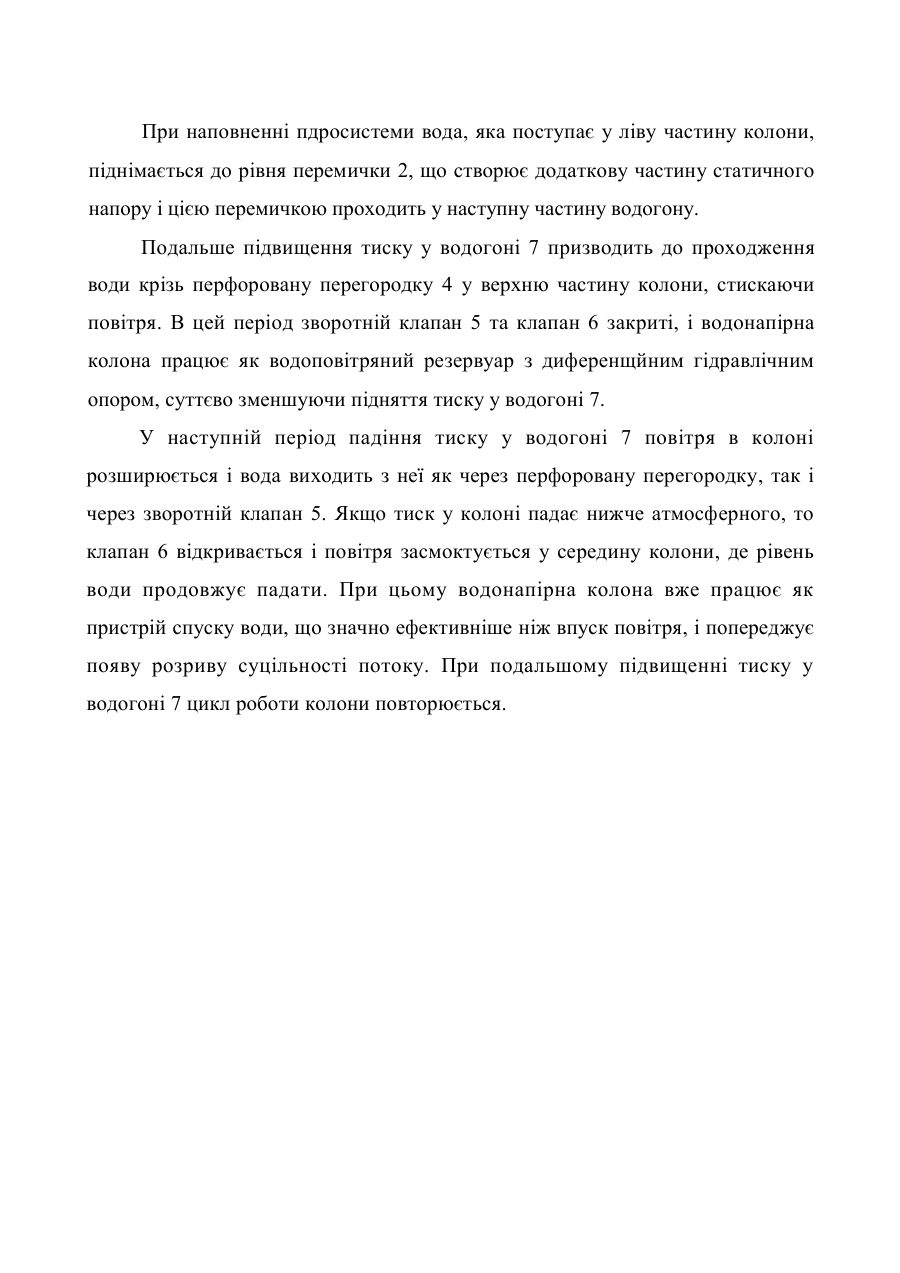

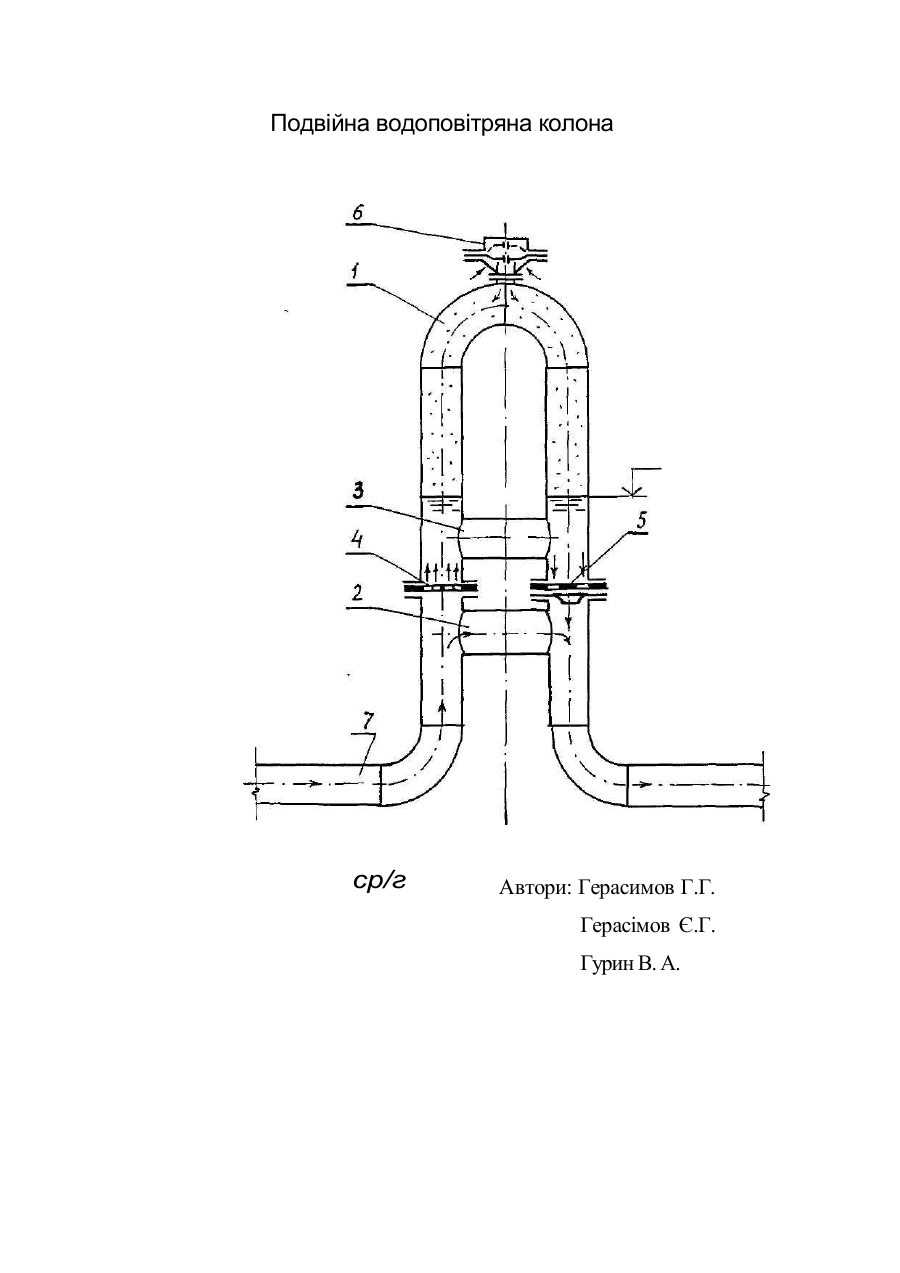

МЯК F 16 L 55/02 Подвійна водоповітряна колона Винахід відноситься до трубопровідної арматури і може бути використаний для захисту трубопроводів від різких стрибків тиску в машинобудуванні, меліоративному та сільськогосподарському водопостачанні. Для боротьби з гідравлічними ударами у трубопровідних системах використовують водоповітряні резервуари у вигляді водоповітряних колон, клапанів впуску води та клапанів впуску і защемлення повітря. Відомий пристрій, який складається із резервуару, зворотного клапана і нагарного трубопроводу, для впуску води у місцях можливого утворення розривів суцільності потоку при перехідних гідромеханічних процесах є найбільш ефективним протиударним заходом (Проектирование насосных станций и испытания насосных установок /В.В.Рычагов и др., Под. ред. В.Ф.Чабаевского. -М.: Колос, 1982, с.211, рис.154). Недоліком цього засобу боротьби з гідравлічним ударом є значна громіздкість і висока вартість. Відомі конструкції клапанів впуску і защемлення повітря ефективно зменшують гідравлічні удари при невеликих статичних напорах у гідросистемі (Насосы и насосные станции /В.Ф.Чебаевский и др. Под ред. В.Ф.Чебаевского. -М: Агропромиздат, 1989, с.339, рис.11.22). Недоліки цих клапанів полягають у тому, що повітря, яке потрапило у трубопровід заважає наступній його експлуатації у стаціонарних режимах роботи утворюючи додатковий гідравлічний опір у водогоні. Найближчим за технічною сутністю до передбачуваного винаходу є подвійна водоповітряна колона у складі напірного водогону з двома перемичками (Дикаревский B.C. Противоударная защита закрытых оросительных систем. М: Колос, 1981. с. 12, рис. 3), Недоліком таких колон є відсутність гідравлічного опору на вході у колону, що призводить до заниження її ефективності. У основу винаходу покладено завдання створити додатковий статичний напір на початку заповнення гідросистеми, збільшити гідравлічний опір на вході у колону при ії наповненні та забезпечити впуск повітря у колону при її спорожненні. Вказане завдання вирішується тим, що у подвійній водоповітряній колоні, яка складається з ділянки нагарного водогону з двома перемичками, ділянці натрного водогону надана петлеподібна форма, підвідна та відвідна ділянки водогону сполучені крізь нижню перемичку, на вході у колону встановлено перфоровану перегородку, на виході - діафрагмовий зворотній клапан, а в середній частині - діафрагмовий клапан впуску і защемлення повітря При наповненні гідросистеми вода поступає в напірний трубопровід крізь нижню перемичку що створює додатковий статичний напір. Наявність перфорованій перегородки та зворотного діафрагмового клапана дозволяє збільшити гідравлічний опір при наповненні водоповітряної колони. Наявність клапану впуску повітря дозволяє поповнювати повітря у колоні при пониженні тиску у неї нижче атмосферного. На фгт. зображений поперечний яереріз подвійної водоповітряної колони. Подвійна водоповітряна колона включає ділянку нагарного водогону 1 з двома перемичками 2 та 3. Ділянці водогону надана петлеподібна форма На вході в колону встановлено перфоровану перегородку 4, на виході - зворотній діафрагмовий клапан 5, а в середній частині - діафрагмовий клапан впуску і защемлення повітря 6. Розміщення водоповітряної колони доцільне у місцях можливого розриву суцільності води при перехідних гідромеханічних процесах, особливо у місцях злому профілю напірного водогону 7. Подвійна водоповітряна колона працює таким чином. При наповненні пдросистеми вода, яка поступає у ліву частину колони, піднімається до рівня перемички 2, що створює додаткову частину статичного напору і цією перемичкою проходить у наступну частину водогону. Подальше підвищення тиску у водогоні 7 призводить до проходження води крізь перфоровану перегородку 4 у верхню частину колони, стискаючи повітря. В цей період зворотній клапан 5 та клапан 6 закриті, і водонапірна колона працює як водоповітряний резервуар з диференщйним гідравлічним опором, суттєво зменшуючи підняття тиску у водогоні 7. У наступній період падіння тиску у водогоні 7 повітря в колоні розширюється і вода виходить з неї як через перфоровану перегородку, так і через зворотній клапан 5. Якщо тиск у колоні падає нижче атмосферного, то клапан 6 відкривається і повітря засмоктується у середину колони, де рівень води продовжує падати. При цьому водонапірна колона вже працює як пристрій спуску води, що значно ефективніше ніж впуск повітря, і попереджує появу розриву суцільності потоку. При подальшому підвищенні тиску у водогоні 7 цикл роботи колони повторюється. Подвійна водоповітряна колона ср/г Автори: Герасимов Г.Г. Герасімов Є.Г. Гурин В. А.
