Прилад для знімання прочосу на чесальній машині

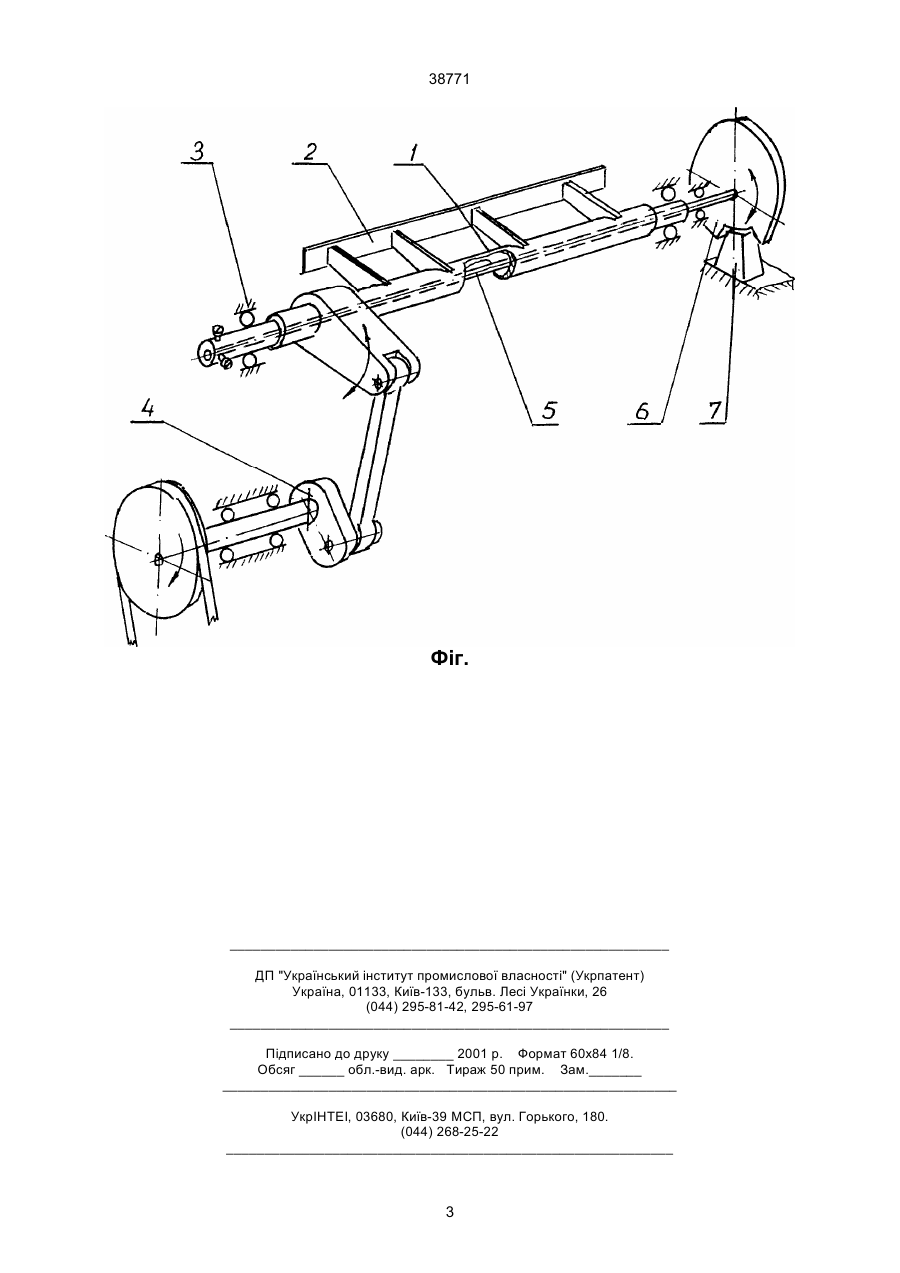

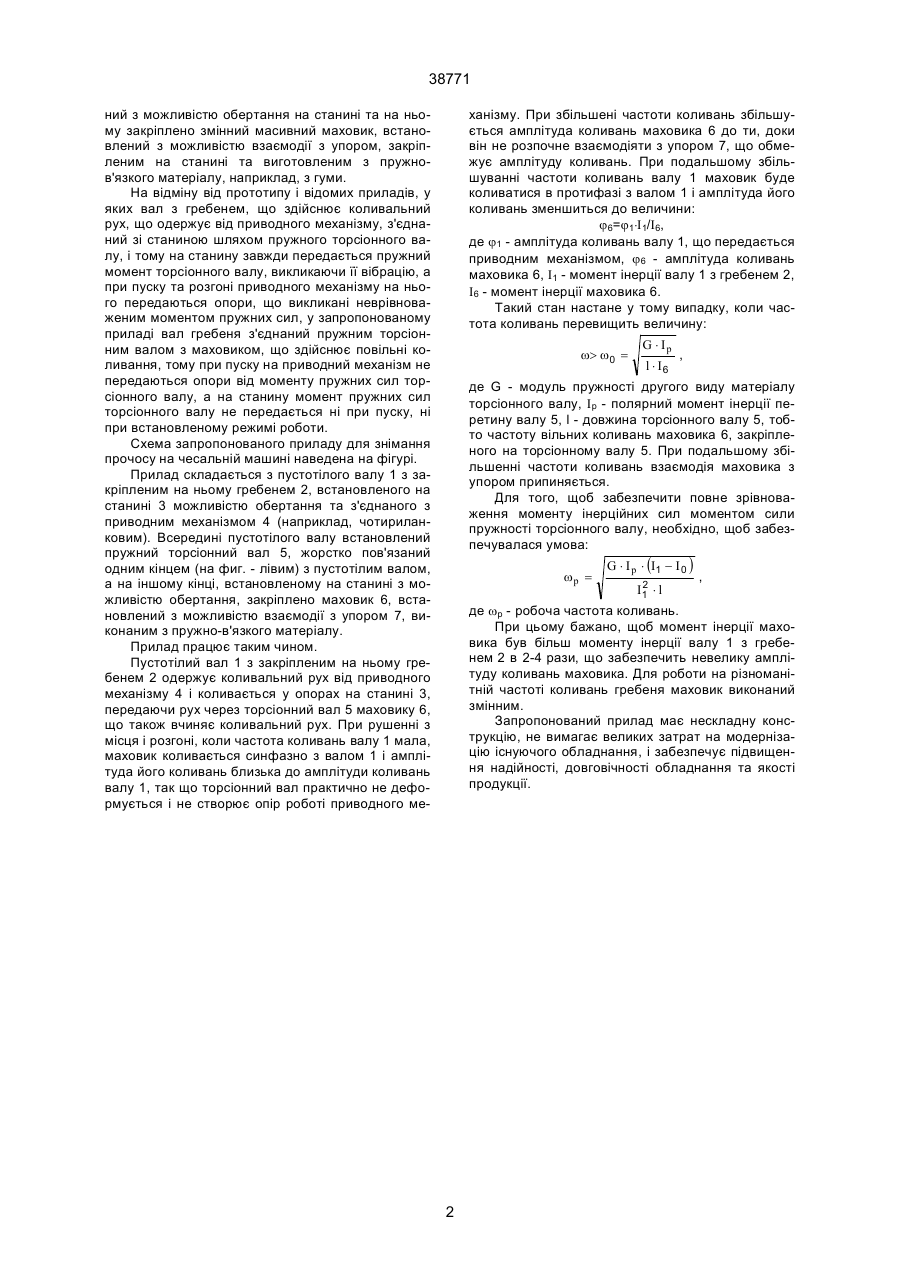

1. Прилад для знімання прочосу на чесальній машині, що містить пустотілий вал з закріпленим на ньому гребенем, встановлений з можливістю 38771 ний з можливістю обертання на станині та на ньому закріплено змінний масивний маховик, встановлений з можливістю взаємодії з упором, закріпленим на станині та виготовленим з пружнов'язкого матеріалу, наприклад, з гуми. На відміну від прототипу і відомих приладів, у яких вал з гребенем, що здійснює коливальний рух, що одержує від приводного механізму, з'єднаний зі станиною шляхом пружного торсіонного валу, і тому на станину завжди передається пружний момент торсіонного валу, викликаючи її вібрацію, а при пуску та розгоні приводного механізму на нього передаються опори, що викликані неврівноваженим моментом пружних сил, у запропонованому приладі вал гребеня з'єднаний пружним торсіонним валом з маховиком, що здійснює повільні коливання, тому при пуску на приводний механізм не передаються опори від моменту пружних сил торсіонного валу, а на станину момент пружних сил торсіонного валу не передається ні при пуску, ні при встановленому режимі роботи. Схема запропонованого приладу для знімання прочосу на чесальній машині наведена на фігурі. Прилад складається з пустотілого валу 1 з закріпленим на ньому гребенем 2, встановленого на станині 3 можливістю обертання та з'єднаного з приводним механізмом 4 (наприклад, чотириланковим). Всередині пустотілого валу встановлений пружний торсіонний вал 5, жорстко пов'язаний одним кінцем (на фиг. - лівим) з пустотілим валом, а на іншому кінці, встановленому на станині з можливістю обертання, закріплено маховик 6, встановлений з можливістю взаємодії з упором 7, виконаним з пружно-в'язкого матеріалу. Прилад працює таким чином. Пустотілий вал 1 з закріпленим на ньому гребенем 2 одержує коливальний рух від приводного механізму 4 і коливається у опорах на станині 3, передаючи рух через торсіонний вал 5 маховику 6, що також вчиняє коливальний рух. При рушенні з місця і розгоні, коли частота коливань валу 1 мала, маховик коливається синфазно з валом 1 і амплітуда його коливань близька до амплітуди коливань валу 1, так що торсіонний вал практично не деформується і не створює опір роботі приводного ме ханізму. При збільшені частоти коливань збільшується амплітуда коливань маховика 6 до ти, доки він не розпочне взаємодіяти з упором 7, що обмежує амплітуду коливань. При подальшому збільшуванні частоти коливань валу 1 маховик буде коливатися в протифазі з валом 1 і амплітуда його коливань зменшиться до величини: j6=j1×I 1/I6, де j1 - амплітуда коливань валу 1, що передається приводним механізмом, j6 - амплітуда коливань маховика 6, I1 - момент інерції валу 1 з гребенем 2, I6 - момент інерції маховика 6. Такий стан настане у тому випадку, коли частота коливань перевищить величину: w> w0 = G × Ip l × I6 , де G - модуль пружності другого виду матеріалу торсіонного валу, I p - полярний момент інерції перетину валу 5, l - довжина торсіонного валу 5, тобто частоту вільних коливань маховика 6, закріпленого на торсіонному валу 5. При подальшому збільшенні частоти коливань взаємодія маховика з упором припиняється. Для того, щоб забезпечити повне зрівноваження моменту інерційних сил моментом сили пружності торсіонного валу, необхідно, щоб забезпечувалася умова: wp = G × I p × (I1 - I 0 ) 2 I1 × l , де wр - робоча частота коливань. При цьому бажано, щоб момент інерції маховика був більш моменту інерції валу 1 з гребенем 2 в 2-4 рази, що забезпечить невелику амплітуду коливань маховика. Для роботи на різноманітній частоті коливань гребеня маховик виконаний змінним. Запропонований прилад має нескладну конструкцію, не вимагає великих затрат на модернізацію існуючого обладнання, і забезпечує підвищення надійності, довговічності обладнання та якості продукції. 2 38771 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
