Пристрій для розрядки робочих контейнерів

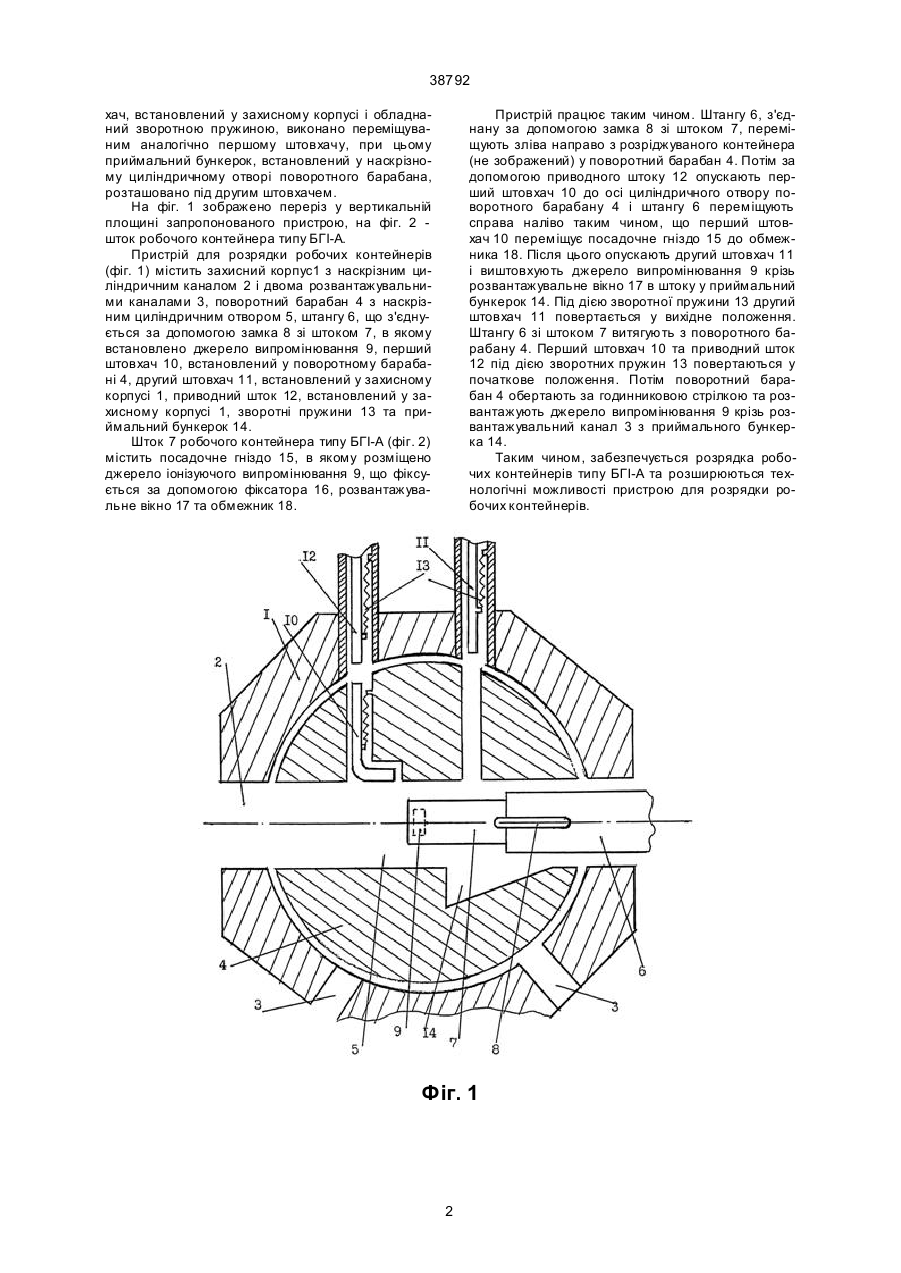

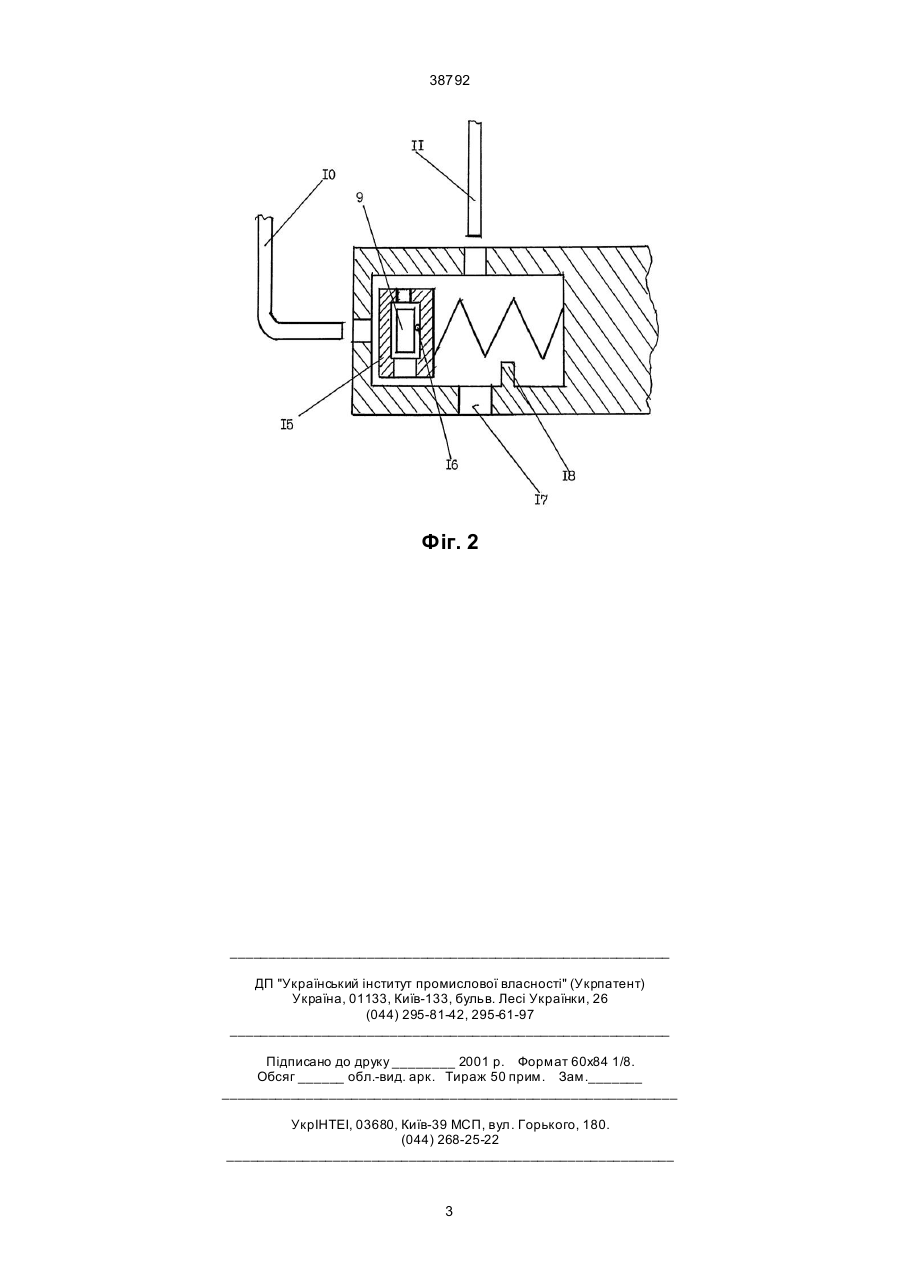

Пристрій для розрядки робочих контейнерів, що містить захисний корпус з наскрізним циліндричним каналом і двома розвантажувальними каналами та поворотний барабан, що розташований всередині захисного корпусу і має наскрізний циліндричний отвір, а також штангу з замком, який відрізняє ться тим, що в нього введено механізм 38792 хач, встановлений у захисному корпусі і обладнаний зворотною пружиною, виконано переміщуваним аналогічно першому штовхачу, при цьому приймальний бункерок, встановлений у наскрізному циліндричному отворі поворотного барабана, розташовано під другим штовхачем. На фіг. 1 зображено переріз у вертикальній площині запропонованого пристрою, на фіг. 2 шток робочого контейнера типу БГІ-А. Пристрій для розрядки робочих контейнерів (фіг. 1) містить захисний корпус1 з наскрізним циліндричним каналом 2 і двома розвантажувальними каналами 3, поворотний барабан 4 з наскрізним циліндричним отвором 5, штангу 6, що з'єднується за допомогою замка 8 зі штоком 7, в якому встановлено джерело випромінювання 9, перший штовхач 10, встановлений у поворотному барабані 4, другий штовхач 11, встановлений у захисному корпусі 1, приводний шток 12, встановлений у захисному корпусі 1, зворотні пружини 13 та приймальний бункерок 14. Шток 7 робочого контейнера типу БГІ-А (фіг. 2) містить посадочне гніздо 15, в якому розміщено джерело іонізуючого випромінювання 9, що фіксується за допомогою фіксатора 16, розвантажувальне вікно 17 та обмежник 18. Пристрій працює таким чином. Штангу 6, з'єднану за допомогою замка 8 зі штоком 7, переміщують зліва направо з розріджуваного контейнера (не зображений) у поворотний барабан 4. Потім за допомогою приводного штоку 12 опускають перший штовхач 10 до осі циліндричного отвору поворотного барабану 4 і штангу 6 переміщують справа наліво таким чином, що перший штовхач 10 переміщує посадочне гніздо 15 до обмежника 18. Після цього опускають другий штовхач 11 і виштовхують джерело випромінювання 9 крізь розвантажувальне вікно 17 в штоку у приймальний бункерок 14. Під дією зворотної пружини 13 другий штовхач 11 повертається у вихідне положення. Штангу 6 зі штоком 7 витягують з поворотного барабану 4. Перший штовхач 10 та приводний шток 12 під дією зворотних пружин 13 повертаються у початкове положення. Потім поворотний барабан 4 обертають за годинниковою стрілкою та розвантажують джерело випромінювання 9 крізь розвантажувальний канал 3 з приймального бункерка 14. Таким чином, забезпечується розрядка робочих контейнерів типу БГІ-А та розширюються технологічні можливості пристрою для розрядки робочих контейнерів. Фіг. 1 2 38792 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
