Пристрій для дослідження параметрів функціювання робочих органів грунтообробних та посівних машин

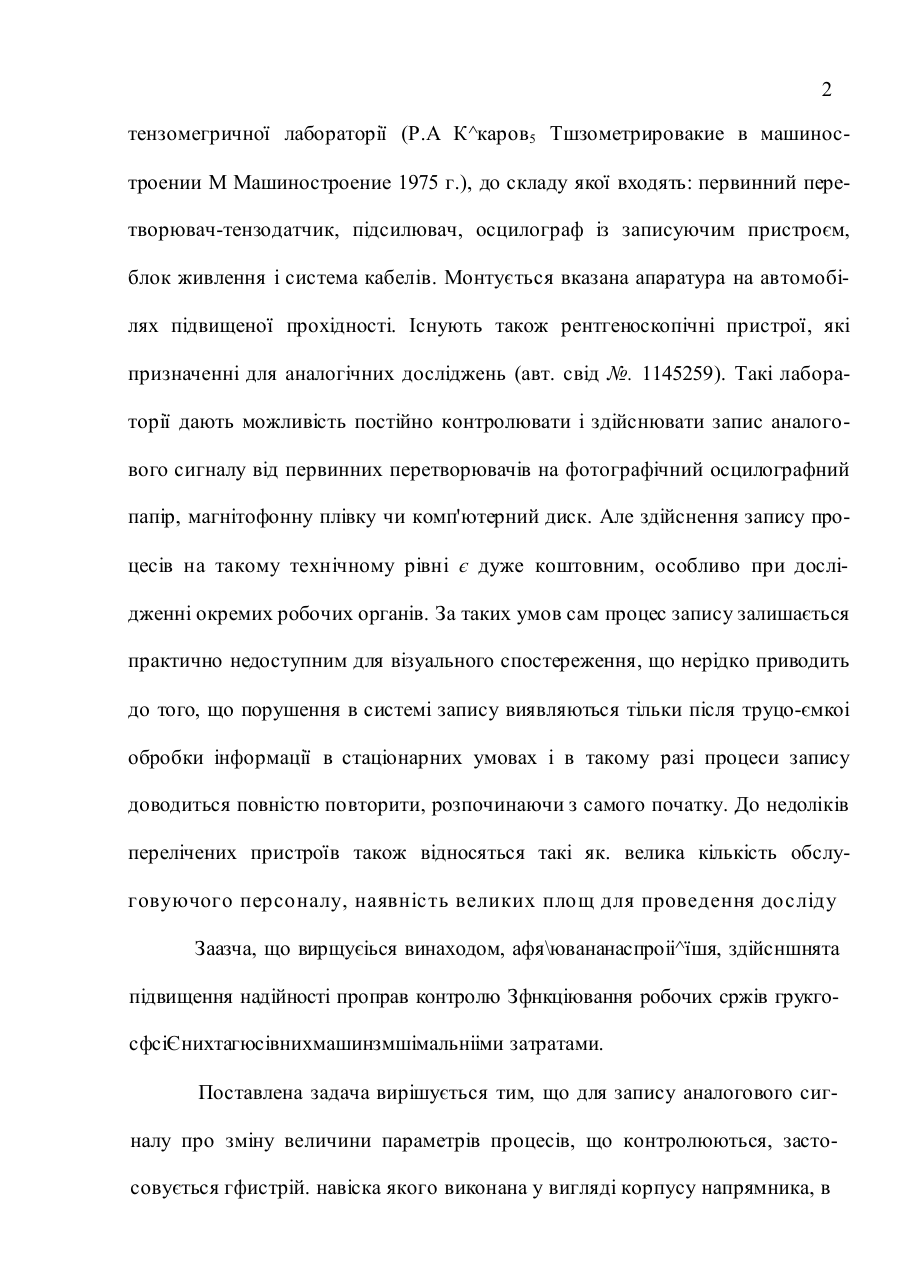

л/ 9809&О6 МВ&Оів мшбшв ьъ/oo ПРИСТРІЙДЛЯ ДОСЛІДЖЕННЯ ПАРАМЕТРІВ ФУНКЩЮВАННЯ РОБОЧИХОРГАНІВҐРУНТООБРОБНИХТА ПОСІВНИХ МАШИН Винахід відноситься до сільськогосподарського машинобудування, та, зокрема, може використовуватися для дослідження процесів функціювання окремих робочих органів ґрунтообробних та посівних машин. Відомі пристрої, що знаходять широке застосування прй визначенні тягового опору робочих органів сільськогосподарських машин — динамометри та тягоміри ( Клейман СИ. "Современные методы и приборы для научных исследований в с/х машиностроении." М. ОНТИВИСХОМ 1971г.) Принцип дії таких пристроїв дозволяє здійснювати візуальне спостереження по їх шкалі зазміною величини зусилля, тобто отримувати відповідну інформацію про технологічний процес. Але для проведення досліджень процесів, що протікають при контакті робочих органів сільськогосподарських машин з грунтом, необхідний одночасний запис відповідних параметрів з використанням аналогового сигналу. Динамометри не забезпечують такої можливості. Найбільш близькою до заявляемо! по вирішенню задач запису аналогового сигналу про протікання відповідних процесів є конструкція 2 тензомегричної лабораторії (Р.А К^каров5 Тшзометрировакие в машиностроении М Машиностроение 1975 г.), до складу якої входять: первинний перетворювач-тензодатчик, підсилювач, осцилограф із записуючим пристроєм, блок живлення і система кабелів. Монтується вказана апаратура на автомобілях підвищеної прохідності. Існують також рентгеноскопічні пристрої, які призначенні для аналогічних досліджень (авт. свід №. 1145259). Такі лабораторії дають можливість постійно контролювати і здійснювати запис аналогового сигналу від первинних перетворювачів на фотографічний осцилографний папір, магнітофонну плівку чи комп'ютерний диск. Але здійснення запису процесів на такому технічному рівні є дуже коштовним, особливо при дослідженні окремих робочих органів. За таких умов сам процес запису залишається практично недоступним для візуального спостереження, що нерідко приводить до того, що порушення в системі запису виявляються тільки після труцо-ємкоі обробки інформації в стаціонарних умовах і в такому разі процеси запису доводиться повністю повторити, розпочинаючи з самого початку. До недоліків перелічених пристроїв також відносяться такі як. велика кількість обслуговуючого персоналу, наявність великих площ для проведення досліду Заазча, що вирщуєіься винаходом, афя\ювананаспроіі^їшя, здійсншнята підвищення надійності проправ контролю Зфнкціювання робочих сржів грукгосфсіЄнихтагюсівнихмашинзмшімальнііми затратами. Поставлена задача вирішується тим, що для запису аналогового сигналу про зміну величини параметрів процесів, що контролюються, застосовується гфистрій. навіска якого виконана у вигляді корпусу напрямника, в з якому встановлено гряділь з пружиною, при цьому гряділь виконано з можливістю руху відносно корпуса-напрямника величина переміщення якого може бути зафіксована записуючим механізмом на діаграмному папері. Дана конструкція дає можливість здійснювати запис контролюємого параметру (наприклад, тягового опору робочого органу), фйхс^очи горизонтальні переміщення гряділя, які викликаються зміною тягового опору робочих органів, безпосередньо на діаграмний папір, у вигляді аналогового сигналу. Досягається це тим, що переміщення гряділя, до якого закріплюються робочі органи, через систему ричагів передається до записуючого механізму, в якому за прикладом приладів гігрометрів здійснюється запис аналогових величин вказаних переміщень. Пристрій може використовуватися для здійснення контролю за роботою робочих органів ольськогошодарських машин як у ґрунтових каналах так і в польових умовах. Для його агрегатування достатньо використання рухомих енергетичних засобів, сила тяги яких достатня для переміщення в грунтові окремих робочих органів, що робить дослідження максимально економічним. Крім цього, пристрій дає можливість візуального спостереження за протіканням процесу запису і при необхідності невідкладного його підрегулювання. Інформація, що записується по проходженні залікової ділянки не потребує додаткових перетворень і може використовуватись для подальшої аналітичної обробки. 4 Зміст винаходу пояснюється рисунком, на якому представлена схема пристрою для дослідження параметрів функціювання робочих органів ґрунтообробних та посівних машин. Пристрій складається з корпуса-напрямника 1 (фіг.і), через який, спираючись на іщцшгпникові вузли, проходить гряділь 2, до якого за допомогою тримачів закріплюються робочі органи 3. Пфеміщення грядшя в корпусі обмежується пружиною 4 і упором 5. До корпусу шарнірно прикріплені два опорні колеса 6 з механізмом регулювання глибини ходу 7 робочих органів,, а також записуючий механізм 8. Г^реміщення гряділя в горизонтальній площині передається до записуючого механізму через систему ричагів 9. Для з'єднання пристрою з засобами агрегатування служить навіска 10. Записуючий механізм (фіг. 2) складається з електродвигуна 11, муфти 12, протяжного пристрою 13, котушки з папером 14 і ємкості 15 для укладання паперової стрічки 16 з записаною інформацією. Пристрій працює таким чином. За допомогою навіски 10, що є одним цілим з коргтушм-наггрямником, він з'єднується з енергетичним засобом. До гряділя 2 закрііїлюється робочий орган 3. За допомогою механізму регулювання 7 встановлюється потрібна глибина ходу. Записуючий механізм заправляється діаграмним папером 16, на який встановлюється записуючий елемент, закріплений до системи ричагів 9. При переміщенні робочого органа, що досаджується, з боку грунту на нього діє відповідний опір, який передається через гряділь 2 на пружину 4 і на певну величину стискає її. Пропорційно стисненню пружини грядіть перемішується відносно корпусу напрямника вправо. Величина переміщення гряділя залежить від величини опору грунту на прохід в ньому робочого органут і передається системою ричатів до записуючого елемента, який здійснює запис на папері, що рухається з постійною швидкістю. Відхилення кривої на папері від нульової лінії пропорційне переміщенню гряділя, а значить, і величині тягового опору. ГЬперова стрічка 16 із записом значення параметру, що контролюється, складається в ємкість 15, де знаходиться до закінчення досліду. Аналогічним способом, одночасно з контролем величини тягового опору, пристрій дає можливість контролювати і записувати інші параметри з використанням нескладних за конструкцією первинних перетворювачів на електричній основі. Цжстрій може використовуватися для здійснення контролю за роботою робочих органів сітьськоготодарських машин як у ґрунтових каналах так і в польових умовах. Таким чином, запропонована конструкція дає змогу отримувати доступну для візуального спостереження і обробки аналогову інформацію про зміну величини контрольованого параметру без залучення коштовної і енергоємної апаратури. Використанням даного пристрою та запис параметрів технологічних процесів може здійснювати один дослідник. Так як при записуванні і обробці єктфиментальних даних не використовуються складні і ЧУТЛИВІ ДО незначних перепадів електричної напруга прилади, то підвищується надійність самого процесу і зменшується ймовірність похибки результатів досліду. в зміну величини контрольованого параметру без залучення коштовної і енергоашої апаратури. Використання даного пристрою та загою параметрів технологічних процесів може здійснювати один дослідник. Так як при записуванні і обробці ектерименталших даних не використовуються скщщгі і чутливі до незначних перепадів електричної напруги прилади, то підвищується надійність самого процесу і зменшується ймовірність похибки результатів досліду. При СГрШ Д А% А ОСАГД rp ум тс с Ьрс Ъ пои бних 9 1С та 5 /і А&тори Сало З М /іей^н З А Кала /мит А. /І Тр и кі н MM MapmnHBHhlo С В.
