Захоплюючий пристрій для контейнерів

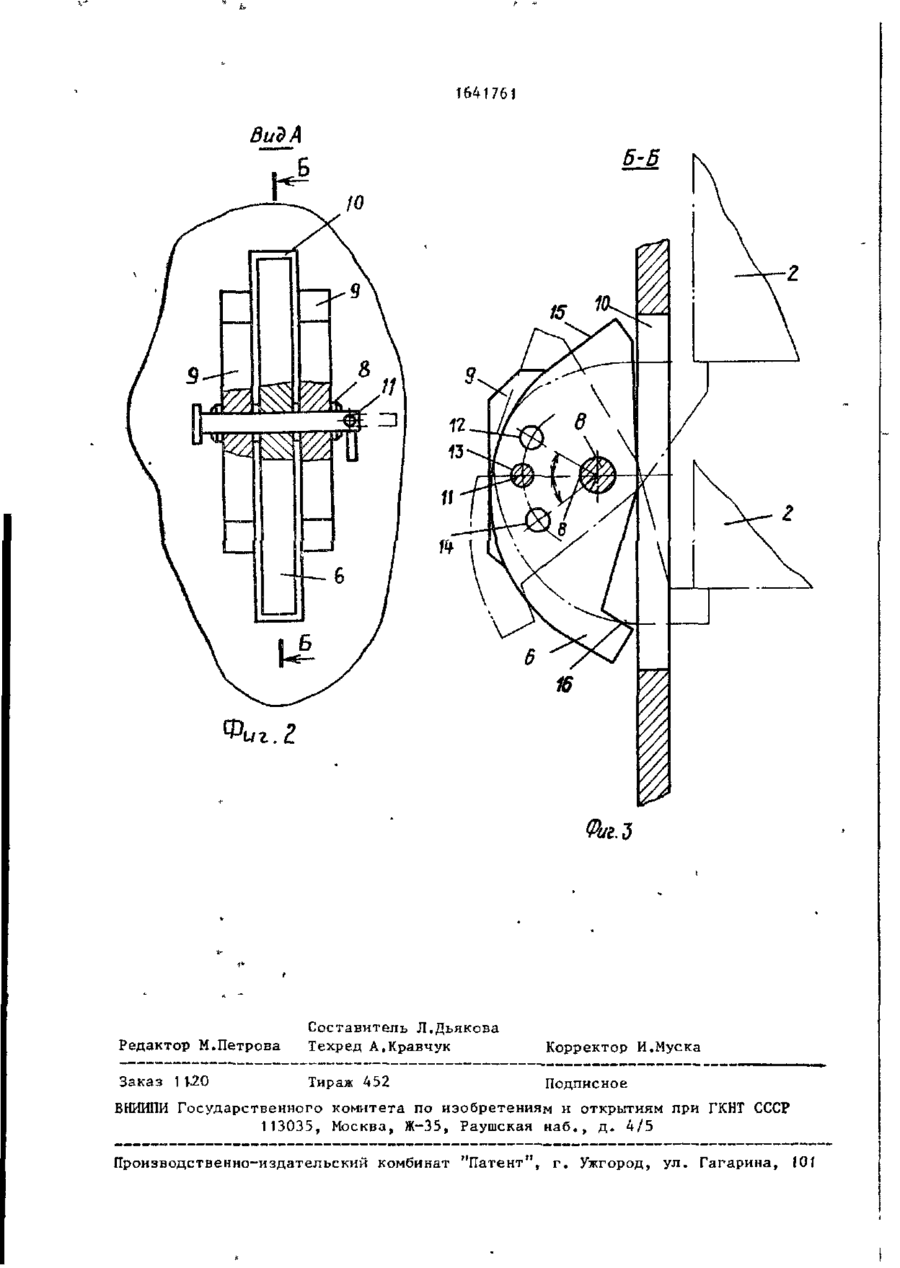

Изобретение относится к груяоподъемнсй технике и позволяет расширить диапазон перегружаемых контейнеров путем увеличения типоразмеров чахвятываемых контейнеров. На корпусе 1 захвата установпен поворотный стопор 6. опорные поверхности которого проходят через прорезь Ю в направляющей 4 и взаимодействуют с торцом ползуна 2, поередсівом которого бугель 3 присоединен к штоку гидроцнлиндра 5. 3 ил. Изобретение относится к подъемнотранспортной технике и может быть использовано для захвата большегрузных контейнеров, используемых, например, в морских портах, контейнерных терминалах. Цель изобретения - расширение эксплуатационных возможностей устройства путем увеличения типоразмеров захватываемых контейнеров. На фиг. 1 изображено захватное устройство, поперечное сечение; на фиг. 2 - вид А на фиг. 1; на фиг.З разрез Б-Б на фиг, 2. 15 Захватное устройство для контейнеров включает корпус 1, ползун 2 с закрепленным на его верхнем торце бугелем 3, установленный с возможностью перемещения в направляющих 4 и соеди- 20 ненный со штоком гидроцилиндра 5 двойного действия стопор 6 и нижний опорный палец 7 для взаимодействия с нижним фитингом контейнера. Стопор 6 установлен с возможностью поворота 25 на горизонтальной оси 8, закрепленной в кронштейнах 9, расположенных снаружи корпуса 1. В корпусе 1 и направляющих 4 выполнена прорезь 10 для захода стопора 6, В заднем поло30 жении стопор 6 удерживается пальцем 11, для чего в нем и кронштейнах 9 выполнены отверстия 12-1&а высоту, освободив стопор 6 от паяьца 11 и повернув его по часовой стрелке/ на оси 8, зафиксировать*в отверстии 14, при этом он входит в прорезь 10 направляющей 4 корпуса 1 поверхностью Т5. Перемещая ползун 2 гидроцилиндром 5 до упора в опорную поверхность 15 (фиг,3) стопора 6, выставляют точный размер захвата по высоте контейнера, Провернув стопор 6 против часовой стрелки и зафиксировав его пальцем 11 в отверстии 12, подводят ползун 1 до упора в поверхность 16, чем обеспечивается точный размер з а х в а т а для контейнера другой промежуточной высоты. Использование стопора для фиксации разных положений бугеля в конструкции захвата позволяет расширить его э к с плуатационные ВОЗМОЖНОСТИ;, Т.Є. О Н М ДИ захватом работать с разными по высоте контейнерами. Ф о р м у л а и з о б р е т е н и я Захватное устройство для контейнеров, содержащее полый корпус, закрепленный на его наружной поверхности опорный палец для взаимодействия с нижним фитингом контейнера, установленный на корпусе с возможностью п е ремещения по вертикали бугель для Стопор 6 имеет верхнюю 15 и нижвзаимодействия с верхним фитингом и нюю 16 опорные поверхности. расположенный внутри корпуса силовой Нормальное положение стопора 6 цилиндр двустороннего действия для п е нейтральное, когда его опорные поремещения бугеля, о т л и ч а ю щ е е верхности 15 и 16 не выступают за с я , тем, что, с целью расширения эксплупрорезь 10 направляющей и не препятатационных возможностей устройства ствуют перемещению ползуна 2, Такому положению соответствует фиксация его 40 путем увеличения типоразмеров з а х в а тываемых контейнеров, оно снабжено • в отверстии \3t установленным в корпусе ползуном, Захватное устройство работает слесоединенным с бугелем и штоком силодующим образом. вого цилиндра, закрепленной горизонСтопор 6 устанавливают вручную в 45 тально на корпусе осью, установленнейтральном положении (палец 11 проным на упомянутой оси с возможностью ходит через отверстие 13). В этом поповорота и фиксации в различных угложении захват может работать с двуловых положениях стопором с опорными мя типоразмерами контейнеров, что поверхностями для взаимодействия с обеспечивается вьщвинутым и втянутым 50 нижним торцом ползуна, и направляюположениями штока гидроцилиндра 5, щими для перемещения ползуна, при Промежуточные положения бугеля 3 этом ползун и направляющие выполнены обеспечиваются стопором 6. Для с прорезью для стопора, необходимо, выдвинув ползун 2 на всю 1641761 Вид А 5-5 Редактор М.Петрова Составитель Л.Дьякова Техред А.Кравчук Корректор И.Муска Заказ 1 Тираж 452 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
