Анаеробний біореактор для очищення стічних вод

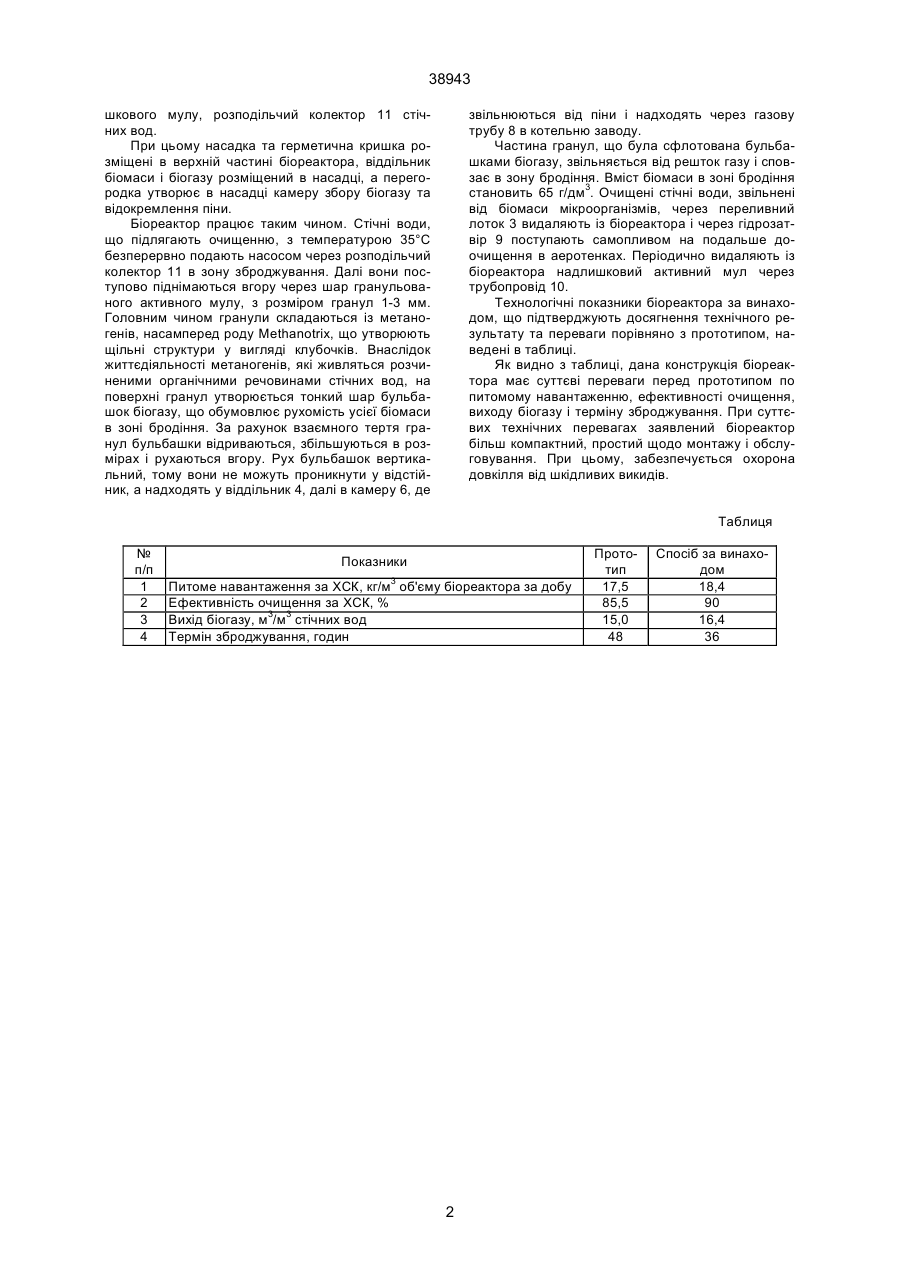

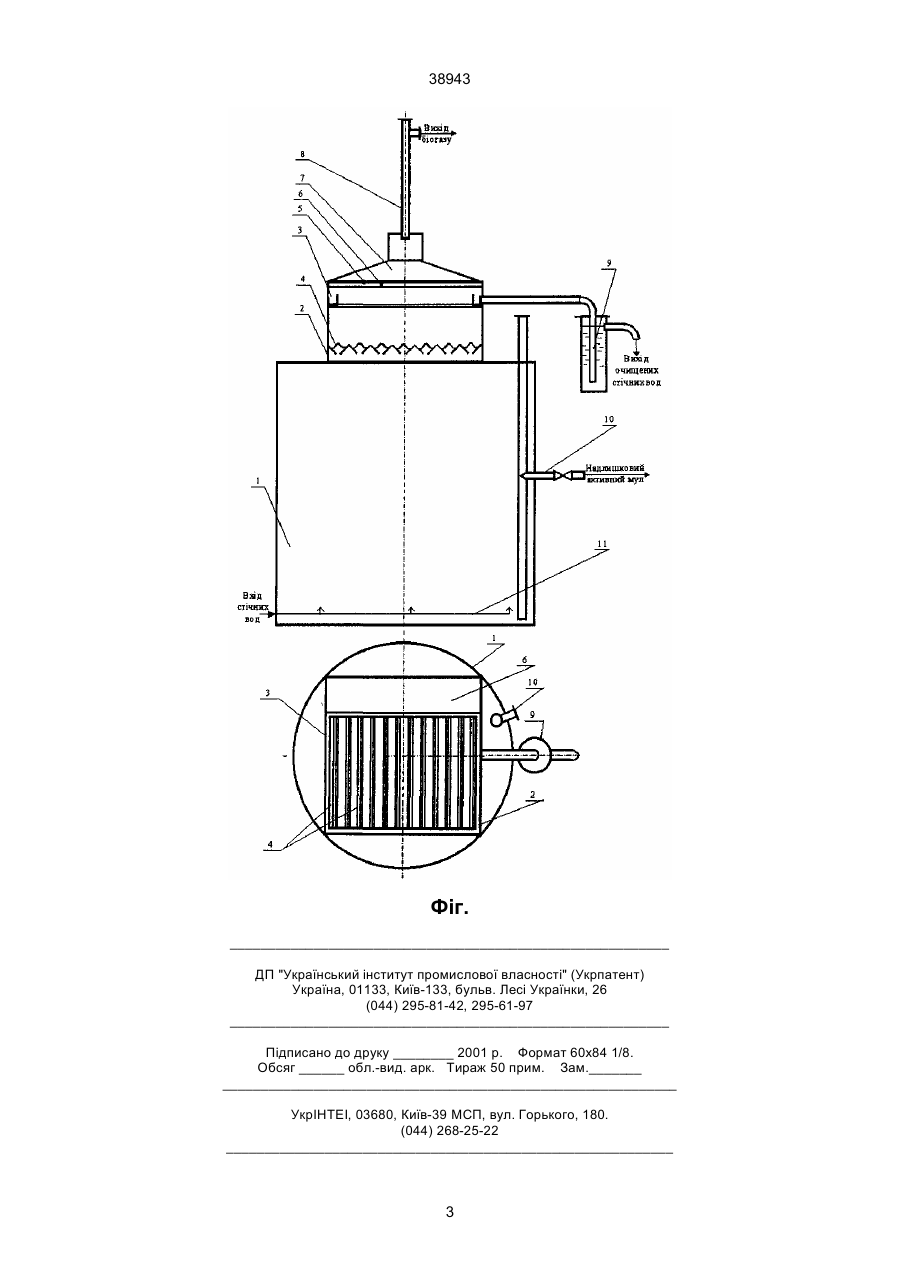

Анаеробний біореактор для очищення стічних вод, що містить в нижній частині розподільчий колектор стічних вод, а у верхній - віддільник біомаси та біогазу, який відрізняється тим, що в верхній частині біореактор оснащений насадкою квадратної форми та герметичною кришкою, при цьому, віддільник розміщений в насадці, яка містить камеру збору біогазу та відокремлення піни. (19) (21) 2000116825 (22) 29.11.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Каранов Юрій Анатолійович, Кошель Михайло Іванович (73) Український науково-дослідний інститут спирту і біотехнології продовольчих продуктів 38943 шкового мулу, розподільчий колектор 11 стічних вод. При цьому насадка та герметична кришка розміщені в верхній частині біореактора, віддільник біомаси і біогазу розміщений в насадці, а перегородка утворює в насадці камеру збору біогазу та відокремлення піни. Біореактор працює таким чином. Стічні води, що підлягають очищенню, з температурою 35°С безперервно подають насосом через розподільчий колектор 11 в зону зброджування. Далі вони поступово піднімаються вгору через шар гранульованого активного мулу, з розміром гранул 1-3 мм. Головним чином гранули складаються із метаногенів, насамперед роду Methanotrix, що утворюють щільні структури у вигляді клубочків. Внаслідок життєдіяльності метаногенів, які живляться розчиненими органічними речовинами стічних вод, на поверхні гранул утворюється тонкий шар бульбашок біогазу, що обумовлює рухомість усієї біомаси в зоні бродіння. За рахунок взаємного тертя гранул бульбашки відриваються, збільшуються в розмірах і рухаються вгору. Рух бульбашок вертикальний, тому вони не можуть проникнути у відстійник, а надходять у віддільник 4, далі в камеру 6, де звільнюються від піни і надходять через газову трубу 8 в котельню заводу. Частина гранул, що була сфлотована бульбашками біогазу, звільняється від решток газу і сповзає в зону бродіння. Вміст біомаси в зоні бродіння становить 65 г/дм3. Очищені стічні води, звільнені від біомаси мікроорганізмів, через переливний лоток 3 видаляють із біореактора і через гідрозатвір 9 поступають самопливом на подальше доочищення в аеротенках. Періодично видаляють із біореактора надлишковий активний мул через трубопровід 10. Технологічні показники біореактора за винаходом, що підтверджують досягнення технічного результату та переваги порівняно з прототипом, наведені в таблиці. Як видно з таблиці, дана конструкція біореактора має суттєві переваги перед прототипом по питомому навантаженню, ефективності очищення, виходу біогазу і терміну зброджування. При суттєвих технічних перевагах заявлений біореактор більш компактний, простий щодо монтажу і обслуговування. При цьому, забезпечується охорона довкілля від шкідливих викидів. Таблиця № п/п 1 2 3 4 Показники Питоме навантаження за ХСК, кг/м3 об'єму біореактора за добу Ефективність очищення за ХСК, % Вихід біогазу, м3/м3 стічних вод Термін зброджування, годин 2 Прототип 17,5 85,5 15,0 48 Спосіб за винаходом 18,4 90 16,4 36 38943 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
