Переставні риштовання

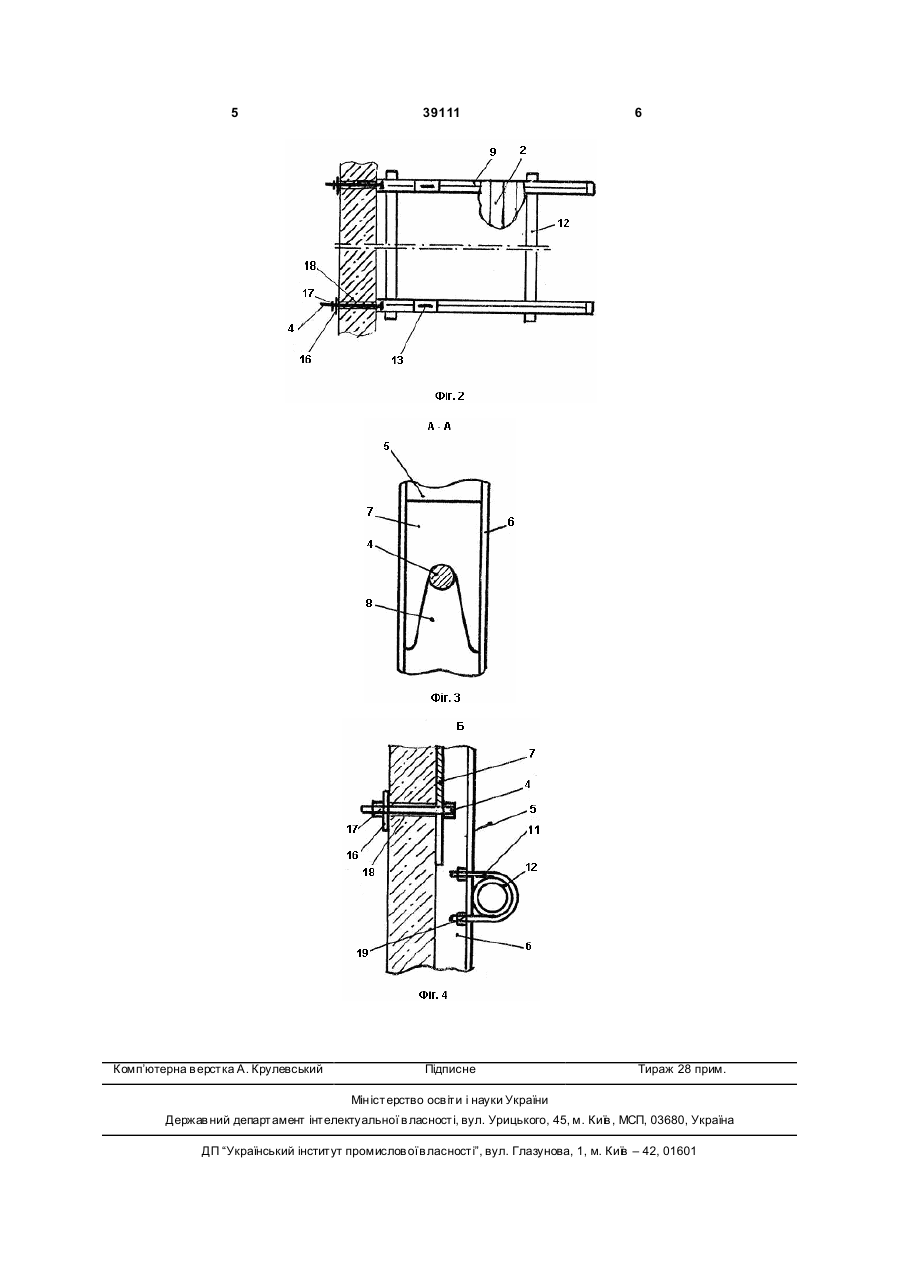

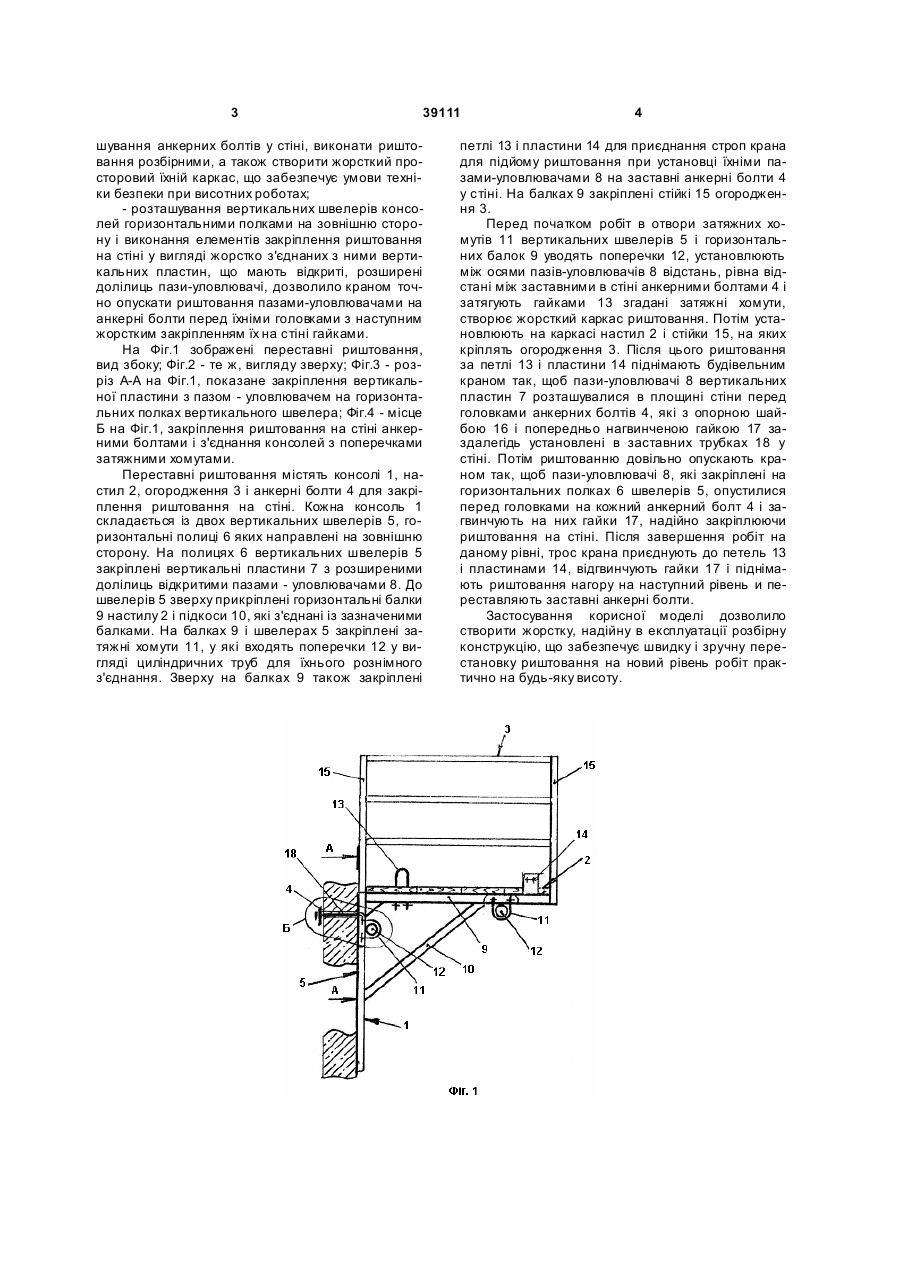

Переставні риштовання, що містять консолі, виконані у вигляді стійок, з'єднаних з горизонтальними балками, настил, поручневе огородження і елементи закріплення риштовання в зоні викона 3 39111 шування анкерних болтів у стіні, виконати риштовання розбірними, а також створити жорсткий просторовий їхній каркас, що забезпечує умови техніки безпеки при висотних роботах; - розташування вертикальних швелерів консолей горизонтальними полками на зовнішню сторону і виконання елементів закріплення риштовання на стіні у вигляді жорстко з'єднаних з ними вертикальних пластин, що мають відкриті, розширені долілиць пази-уловлювачі, дозволило краном точно опускати риштовання пазами-уловлювачами на анкерні болти перед їхніми головками з наступним жорстким закріпленням їх на стіні гайками. На Фіг.1 зображені переставні риштовання, вид збоку; Фіг.2 - те ж, вигляду зверху; Фіг.3 - розріз А-А на Фіг.1, показане закріплення вертикальної пластини з пазом - уловлювачем на горизонтальних полках вертикального швелера; Фіг.4 - місце Б на Фіг.1, закріплення риштовання на стіні анкерними болтами і з'єднання консолей з поперечками затяжними хомутами. Переставні риштовання містять консолі 1, настил 2, огородження 3 і анкерні болти 4 для закріплення риштовання на стіні. Кожна консоль 1 складається із двох вертикальних швелерів 5, горизонтальні полиці 6 яких направлені на зовнішню сторону. На полицях 6 вертикальних швелерів 5 закріплені вертикальні пластини 7 з розширеними долілиць відкритими пазами - уловлювачами 8. До швелерів 5 зверху прикріплені горизонтальні балки 9 настилу 2 і підкоси 10, які з'єднані із зазначеними балками. На балках 9 і швелерах 5 закріплені затяжні хомути 11, у які входять поперечки 12 у вигляді циліндричних труб для їхнього рознімного з'єднання. Зверху на балках 9 також закріплені 4 петлі 13 і пластини 14 для приєднання строп крана для підйому риштовання при установці їхніми пазами-уловлювачами 8 на заставні анкерні болти 4 у стіні. На балках 9 закріплені стійкі 15 огородження 3. Перед початком робіт в отвори затяжних хомутів 11 вертикальних швелерів 5 і горизонтальних балок 9 уводять поперечки 12, установлюють між осями пазів-уловлювачів 8 відстань, рівна відстані між заставними в стіні анкерними болтами 4 і затягують гайками 13 згадані затяжні хомути, створює жорсткий каркас риштовання. Потім установлюють на каркасі настил 2 і стійки 15, на яких кріплять огородження 3. Після цього риштовання за петлі 13 і пластини 14 піднімають будівельним краном так, щоб пази-уловлювачі 8 вертикальних пластин 7 розташувалися в площині стіни перед головками анкерних болтів 4, які з опорною шайбою 16 і попередньо нагвинченою гайкою 17 заздалегідь установлені в заставних трубках 18 у стіні. Потім риштованню довільно опускають краном так, щоб пази-уловлювачі 8, які закріплені на горизонтальних полках 6 швелерів 5, опустилися перед головками на кожний анкерний болт 4 і загвинчують на них гайки 17, надійно закріплюючи риштовання на стіні. Після завершення робіт на даному рівні, трос крана приєднують до петель 13 і пластинами 14, відгвинчують гайки 17 і піднімають риштовання нагору на наступний рівень и переставляють заставні анкерні болти. Застосування корисної моделі дозволило створити жорстку, надійну в експлуатації розбірну конструкцію, що забезпечує швидку і зручну перестановку риштовання на новий рівень робіт практично на будь-яку висоту. 5 Комп’ютерна в ерстка А. Крулевський 39111 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
