Опалубний щит

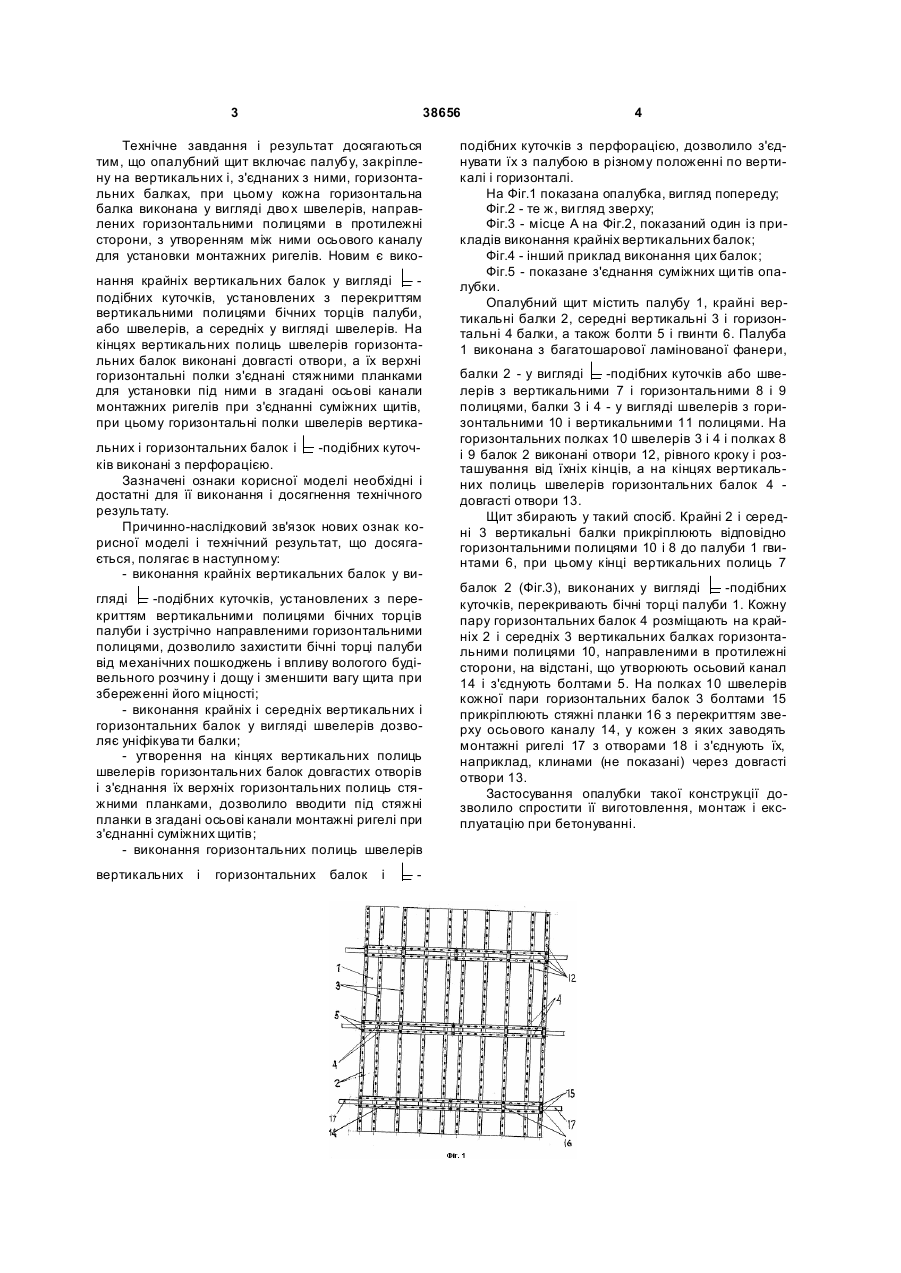

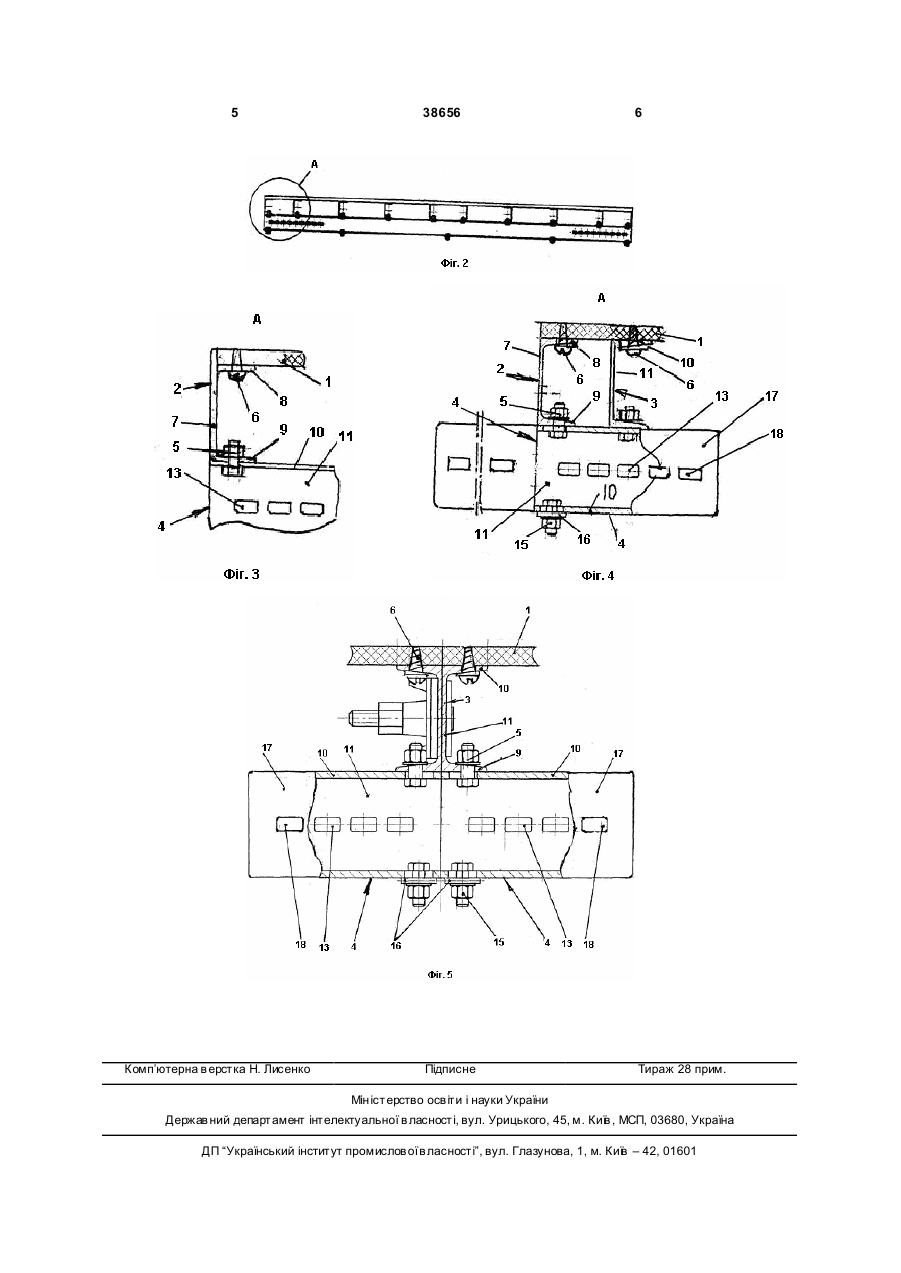

Опалубний щит, що містить палубу, закріплену на вертикальних і з'єднаних з ними горизонтальних балках, при цьому кожна горизонтальна балка виконана у вигляді дво х швелерів, направлених горизонтальними полицями в протилежні сторони з утворенням між ними осьового каналу для встановлення монтажних ригелів, який відріз няється тим, що крайні вертикальні балки викона Корисна модель відноситься до галузі будівництва, а саме до виготовлення щитів опалубки для бетонування стін будинків і споруд. Відома щитова опалубка, що включає щит, виконаний у вигляді палуби, закріпленої на вертикальних і, з'єднаних з ними, горизонтальних балках, підкоси і сполучні вузли [див. опис до авторського посвідчення СРСР №1599507, М.кл. Е04G11/06, 1990р. Аналог]. Недолік відомої опалубки - більша металоємність, складність виготовлення, збирання і підготовки до бетонування, тому що опалубка має велику кількість важких деталей складного профілю, і її монтаж провадиться краном. Відома також опалубка, що включає щит у вигляді палуби, закріпленої на вертикальних і, з'єднаних з ними, горизонтальних балках і вузли з'єднання. Вертикальні балки виконані з дерева двотаврового профілю, а кожна горизонтальна балки - у вигляді двох швелерів, направлених горизонтальними полицями в протилежні сторони, з осьовим каналом між ними для введення монтажних ригелів при з'єднанні суміжних щитів. Вузли з'єднання вертикальних і горизонтальних балок виконані у вигляді двох зустрічно і рухливо у вертикальному направленні і розташованих під кутом скоб, з'єднаних затяжними болтами, які охоплюють суміжні полки двотаврового профілю, вертикальної балки і полки швелерів горизонтальної балки. Вузли з'єднання підкосів з горизонтальними балками виконані у вигляді скоб, установлених з охватом протилежних полиць швелерів горизонтальних балок [див. опис до патенту на корисну модель України №20784, МПК E04G11/06. Найближчий аналог]. Відома опалубка також складна у виготовленні і експлуатації, не довговічна, має велику вагу і для її монтажу необхідно не менше двох чоловік, а вузли з'єднання балок мають складні рухливі деталі. Використання опалубки на відкритому повітрі при вогкій і дощовій погоді скорочують строк її служби. Крім того, у ній не захищені бічні торці палуби від механічних пошкоджень і дії будівельного розчину. Проте, найближчий аналог, а його загальними з опалубним щитом, що заявляється, ознаками є: опалубний щит, що включає палубу, закріплену на вертикальні і, з'єднаних з ними, горизонтальних балках. Кожна горизонтальна балка виконана у вигляді двох швелерів, направлених горизонтальними полицями в протилежні сторони, з утворенням між ними осьового каналу для установки монтажних ригелів. Технічне завдання корисної моделі - створення опалубного щита, простого у виготовленні і монтажі при підготовці до бетонування. Технічний результат - зниження металоємності, простота конструкції, надійність і довговічність експлуатації. (19) UA (11) 38656 (13) U ні у ви гляді -подібних кутиків, встановлених з перекриттям вертикальними полицями бічних торців палуби або швелерів, а середні - у вигляді швелерів, причому на кінцях вертикальних полиць швелерів горизонтальних балок виконані довгасті отвори, а їх верхні горизонтальні полиці з'єднані стяжними планками для встановлення під ними в згадані осьові канали монтажних ригелів при з'єднанні суміжних щитів, при цьому горизонтальні полиці швелерів і -подібних кутиків вертикальних і горизонтальних балок виконані з перфорацією. 3 38656 Технічне завдання і результат досягаються тим, що опалубний щит включає палубу, закріплену на вертикальних і, з'єднаних з ними, горизонтальних балках, при цьому кожна горизонтальна балка виконана у вигляді дво х швелерів, направлених горизонтальними полицями в протилежні сторони, з утворенням між ними осьового каналу для установки монтажних ригелів. Новим є виконання крайніх вертикальних балок у вигляді подібних куточків, установлених з перекриттям вертикальними полицями бічних торців палуби, або швелерів, а середніх у вигляді швелерів. На кінцях вертикальних полиць швелерів горизонтальних балок виконані довгасті отвори, а їх верхні горизонтальні полки з'єднані стяжними планками для установки під ними в згадані осьові канали монтажних ригелів при з'єднанні суміжних щитів, при цьому горизонтальні полки швелерів вертикальних і горизонтальних балок і -подібних куточків виконані з перфорацією. Зазначені ознаки корисної моделі необхідні і достатні для її виконання і досягнення технічного результату. Причинно-наслідковий зв'язок нових ознак корисної моделі і технічний результат, що досягається, полягає в наступному: - виконання крайніх вертикальних балок у вигляді -подібних куточків, установлених з перекриттям вертикальними полицями бічних торців палуби і зустрічно направленими горизонтальними полицями, дозволило захистити бічні торці палуби від механічних пошкоджень і впливу вологого будівельного розчину і дощу і зменшити вагу щита при збереженні його міцності; - виконання крайніх і середніх вертикальних і горизонтальних балок у вигляді швелерів дозволяє уніфікува ти балки; - утворення на кінцях вертикальних полиць швелерів горизонтальних балок довгастих отворів і з'єднання їх верхніх горизонтальних полиць стяжними планками, дозволило вводити під стяжні планки в згадані осьові канали монтажні ригелі при з'єднанні суміжних щитів; - виконання горизонтальних полиць швелерів вертикальних і горизонтальних балок і 4 подібних куточків з перфорацією, дозволило з'єднувати їх з палубою в різному положенні по вертикалі і горизонталі. На Фіг.1 показана опалубка, вигляд попереду; Фіг.2 - те ж, ви гляд зверху; Фіг.3 - місце А на Фіг.2, показаний один із прикладів виконання крайніх вертикальних балок; Фіг.4 - інший приклад виконання цих балок; Фіг.5 - показане з'єднання суміжних щи тів опалубки. Опалубний щит містить палубу 1, крайні вертикальні балки 2, середні вертикальні 3 і горизонтальні 4 балки, а також болти 5 і гвинти 6. Палуба 1 виконана з багатошарової ламінованої фанери, балки 2 - у вигляді -подібних куточків або швелерів з вертикальними 7 і горизонтальними 8 і 9 полицями, балки 3 і 4 - у вигляді швелерів з горизонтальними 10 і вертикальними 11 полицями. На горизонтальних полках 10 швелерів 3 і 4 і полках 8 і 9 балок 2 виконані отвори 12, рівного кроку і розташування від їхніх кінців, а на кінцях вертикальних полиць швелерів горизонтальних балок 4 довгасті отвори 13. Щит збирають у такий спосіб. Крайні 2 і середні 3 вертикальні балки прикріплюють відповідно горизонтальними полицями 10 і 8 до палуби 1 гвинтами 6, при цьому кінці вертикальних полиць 7 балок 2 (Фіг.3), виконаних у вигляді -подібних куточків, перекривають бічні торці палуби 1. Кожну пару горизонтальних балок 4 розміщають на крайніх 2 і середніх 3 вертикальних балках горизонтальними полицями 10, направленими в протилежні сторони, на відстані, що утворюють осьовий канал 14 і з'єднують болтами 5. На полках 10 швелерів кожної пари горизонтальних балок 3 болтами 15 прикріплюють стяжні планки 16 з перекриттям зверху осьового каналу 14, у кожен з яких заводять монтажні ригелі 17 з отворами 18 і з'єднують їх, наприклад, клинами (не показані) через довгасті отвори 13. Застосування опалубки такої конструкції дозволило спростити її виготовлення, монтаж і експлуатацію при бетонуванні. 5 Комп’ютерна в ерстка Н. Лисенко 38656 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
