Драбина

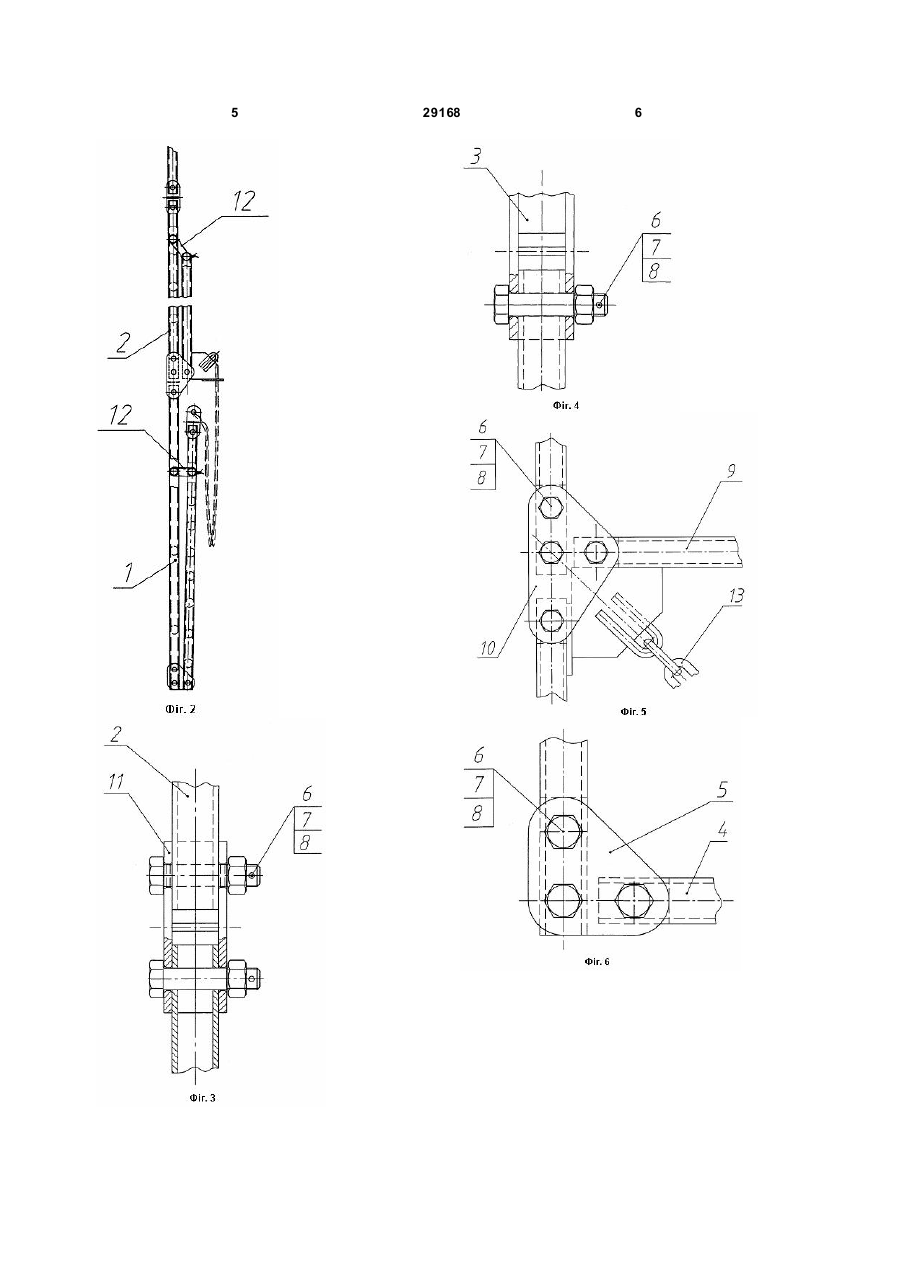

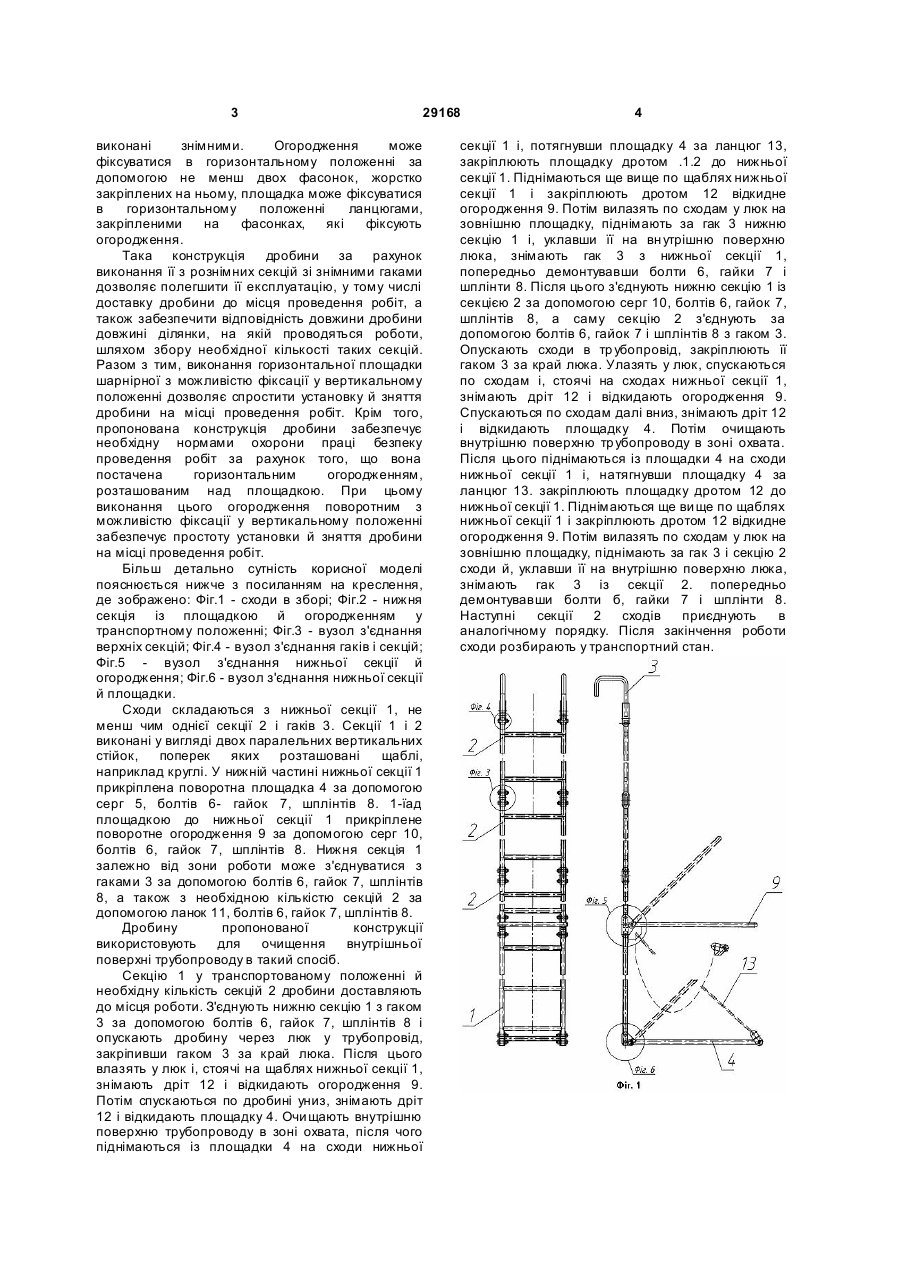

1. Драбина, виконана у вигляді двох паралельних вертикальних стійок, з'єднаних жорстко закріпленими на них горизонтальними щаблями, і оснащена в нижній частині горизонтальною площадкою, а у верхній частині не менш ніж двома гаками, яка відрізняється тим, що вона виконана принаймні із двох рознімних 3 29168 виконані знімними. Огородження може фіксуватися в горизонтальному положенні за допомогою не менш двох фасонок, жорстко закріплених на ньому, площадка може фіксуватися в горизонтальному положенні ланцюгами, закріпленими на фасонках, які фіксують огородження. Така конструкція дробини за рахунок виконання її з рознімних секцій зі знімними гаками дозволяє полегшити її експлуатацію, у тому числі доставку дробини до місця проведення робіт, а також забезпечити відповідність довжини дробини довжині ділянки, на якій проводяться роботи, шляхом збору необхідної кількості таких секцій. Разом з тим, виконання горизонтальної площадки шарнірної з можливістю фіксації у вертикальному положенні дозволяє спростити установку й зняття дробини на місці проведення робіт. Крім того, пропонована конструкція дробини забезпечує необхідну нормами охорони праці безпеку проведення робіт за рахунок того, що вона постачена горизонтальним огородженням, розташованим над площадкою. При цьому виконання цього огородження поворотним з можливістю фіксації у вертикальному положенні забезпечує простоту установки й зняття дробини на місці проведення робіт. Більш детально сутність корисної моделі пояснюється нижче з посиланням на креслення, де зображено: Фіг.1 - сходи в зборі; Фіг.2 - нижня секція із площадкою й огородженням у транспортному положенні; Фіг.3 - вузол з'єднання верхніх секцій; Фіг.4 - вузол з'єднання гаків і секцій; Фіг.5 - вузол з'єднання нижньої секції й огородження; Фіг.6 - вузол з'єднання нижньої секції й площадки. Сходи складаються з нижньої секції 1, не менш чим однієї секції 2 і гаків 3. Секції 1 і 2 виконані у вигляді двох паралельних вертикальних стійок, поперек яких розташовані щаблі, наприклад круглі. У нижній частині нижньої секції 1 прикріплена поворотна площадка 4 за допомогою серг 5, болтів 6- гайок 7, шплінтів 8. 1-їад площадкою до нижньої секції 1 прикріплене поворотне огородження 9 за допомогою серг 10, болтів 6, гайок 7, шплінтів 8. Нижня секція 1 залежно від зони роботи може з'єднуватися з гаками 3 за допомогою болтів 6, гайок 7, шплінтів 8, а також з необхідною кількістю секцій 2 за допомогою ланок 11, болтів 6, гайок 7, шплінтів 8. Дробину пропонованої конструкції використовують для очищення внутрішньої поверхні трубопроводу в такий спосіб. Секцію 1 у транспортованому положенні й необхідну кількість секцій 2 дробини доставляють до місця роботи. З'єднують нижню секцію 1 з гаком 3 за допомогою болтів 6, гайок 7, шплінтів 8 і опускають дробину через люк у трубопровід, закріпивши гаком 3 за край люка. Після цього влазять у люк і, стоячі на щаблях нижньої секції 1, знімають дріт 12 і відкидають огородження 9. Потім спускаються по дробині униз, знімають дріт 12 і відкидають площадку 4. Очи щають внутрішню поверхню трубопроводу в зоні охвата, після чого піднімаються із площадки 4 на сходи нижньої 4 секції 1 і, потягнувши площадку 4 за ланцюг 13, закріплюють площадку дротом .1.2 до нижньої секції 1. Піднімаються ще вище по щаблях нижньої секції 1 і закріплюють дротом 12 відкидне огородження 9. Потім вилазять по сходам у люк на зовнішню площадку, піднімають за гак 3 нижню секцію 1 і, уклавши її на вн утрішню поверхню люка, знімають гак 3 з нижньої секції 1, попередньо демонтувавши болти 6, гайки 7 і шплінти 8. Після цього з'єднують нижню секцію 1 із секцією 2 за допомогою серг 10, болтів 6, гайок 7, шплінтів 8, а саму секцію 2 з'єднують за допомогою болтів 6, гайок 7 і шплінтів 8 з гаком 3. Опускають сходи в тр убопровід, закріплюють її гаком 3 за край люка. Улазять у люк, спускаються по сходам і, стоячі на сходах нижньої секції 1, знімають дріт 12 і відкидають огородження 9. Спускаються по сходам далі вниз, знімають дріт 12 і відкидають площадку 4. Потім очищають внутрішню поверхню тр убопроводу в зоні охвата. Після цього піднімаються із площадки 4 на сходи нижньої секції 1 і, натягнувши площадку 4 за ланцюг 13. закріплюють площадку дротом 12 до нижньої секції 1. Піднімаються ще ви ще по щаблях нижньої секції 1 і закріплюють дротом 12 відкидне огородження 9. Потім вилазять по сходам у люк на зовнішню площадку, піднімають за гак 3 і секцію 2 сходи й, уклавши її на внутрішню поверхню люка, знімають гак 3 із секції 2. попередньо демонтувавши болти б, гайки 7 і шплінти 8. Наступнісекції 2 сходів приєднують в аналогічному порядку. Після закінчення роботи сходи розбирають у транспортний стан. 5 29168 6
