Спосіб відновлення робочих поверхонь дисків важких борін

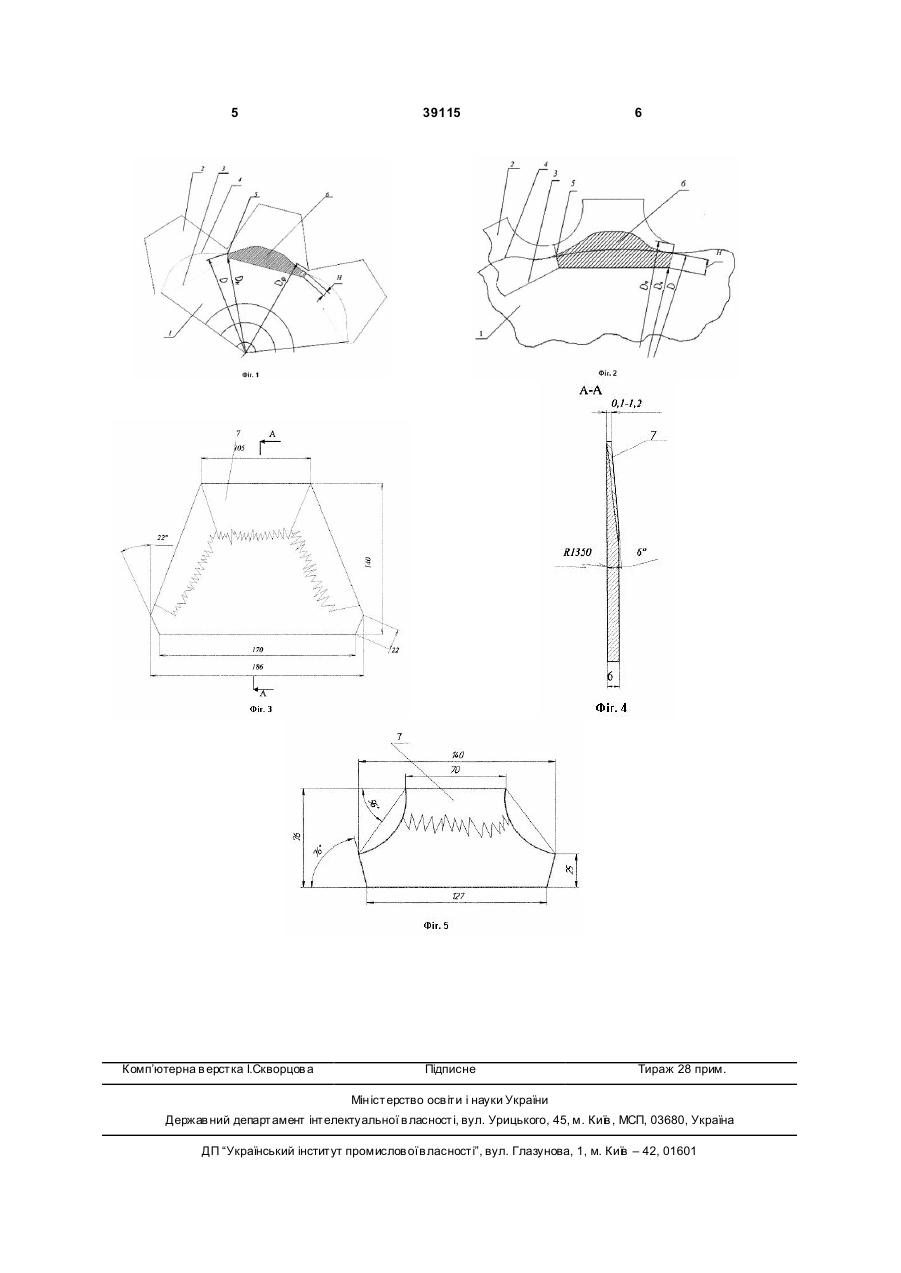

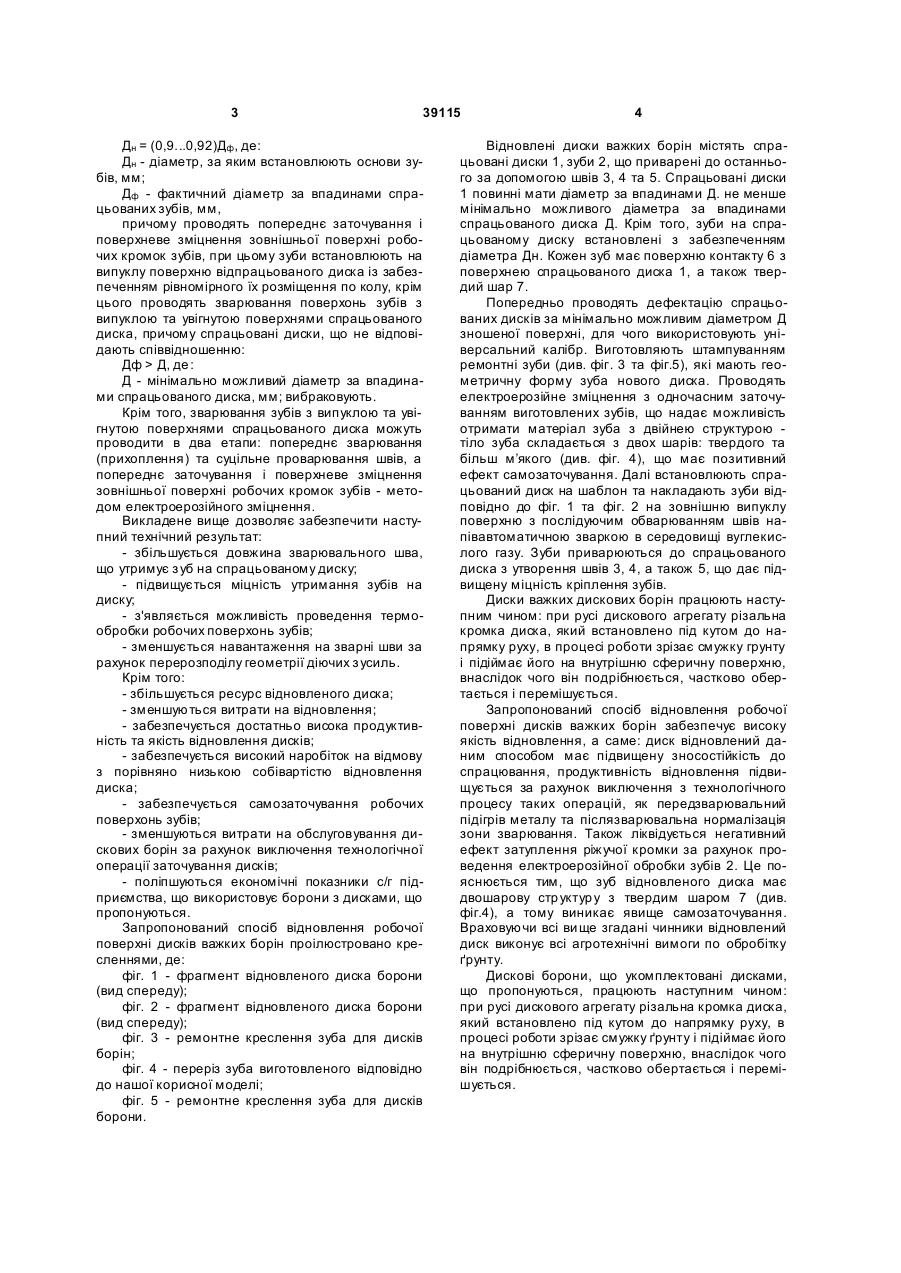

1. Спосіб відновлення робочих поверхонь дисків важких борін, при якому підготовлюють заготовки за формою зуба та за кількістю зубів, що необхідно відновити, встановлюють спрацьовані диски та зуби в шаблон та приварюють, який відрізняється тим, що заготовки зубів виготовляють за формою, яка забезпечує їх розміщення в забезпечуючому задані геометричні розміри відреставрованого диска шаблоні з напуском на поверхню спрацьованих дисків відповідно співвідношенню: Дн = (0,9...0,92)Дф , де: Дн - діаметр, за яким встановлюють основи зубів, мм; Дф - фактичний діаметр за впадинами спрацьованих зубів, мм, U 2 (19) 1 3 39115 Дн = (0,9...0,92)Дф , де: Дн - діаметр, за яким встановлюють основи зубів, мм; Дф - фактичний діаметр за впадинами спрацьованих зубів, мм, причому проводять попереднє заточування і поверхневе зміцнення зовнішньої поверхні робочих кромок зубів, при цьому зуби встановлюють на випуклу поверхню відпрацьованого диска із забезпеченням рівномірного їх розміщення по колу, крім цього проводять зварювання поверхонь зубів з випуклою та увігнутою поверхнями спрацьованого диска, причому спрацьовані диски, що не відповідають співвідношенню: Дф > Д, де : Д - мінімально можливий діаметр за впадинами спрацьованого диска, мм; вибраковують. Крім того, зварювання зубів з випуклою та увігнутою поверхнями спрацьованого диска можуть проводити в два етапи: попереднє зварювання (прихоплення) та суцільне проварювання швів, а попереднє заточування і поверхневе зміцнення зовнішньої поверхні робочих кромок зубів - методом електроерозійного зміцнення. Викладене вище дозволяє забезпечити наступний технічний результат: - збільшується довжина зварювального шва, що утримує з уб на спрацьованому диску; - підвищується міцність утримання зубів на диску; - з'являється можливість проведення термообробки робочих поверхонь зубів; - зменшується навантаження на зварні шви за рахунок перерозподілу геометрії діючих з усиль. Крім того: - збільшується ресурс відновленого диска; - зменшуються витрати на відновлення; - забезпечується достатньо висока продуктивність та якість відновлення дисків; - забезпечується високий наробіток на відмову з порівняно низькою собівартістю відновлення диска; - забезпечується самозаточування робочих поверхонь зубів; - зменшуються витрати на обслуговування дискових борін за рахунок виключення технологічної операції заточування дисків; - поліпшуються економічні показники с/г підприємства, що використовує борони з дисками, що пропонуються. Запропонований спосіб відновлення робочої поверхні дисків важких борін проілюстровано кресленнями, де: фіг. 1 - фрагмент відновленого диска борони (вид спереду); фіг. 2 - фрагмент відновленого диска борони (вид спереду); фіг. 3 - ремонтне креслення зуба для дисків борін; фіг. 4 - переріз зуба виготовленого відповідно до нашої корисної моделі; фіг. 5 - ремонтне креслення зуба для дисків борони. 4 Відновлені диски важких борін містять спрацьовані диски 1, зуби 2, що приварені до останнього за допомогою швів 3, 4 та 5. Спрацьовані диски 1 повинні мати діаметр за впадинами Д. не менше мінімально можливого діаметра за впадинами спрацьованого диска Д. Крім того, зуби на спрацьованому диску встановлені з забезпеченням діаметра Дн. Кожен зуб має поверхню контакту 6 з поверхнею спрацьованого диска 1, а також твердий шар 7. Попередньо проводять дефектацію спрацьованих дисків за мінімально можливим діаметром Д зношеної поверхні, для чого використовують універсальний калібр. Виготовляють штампуванням ремонтні зуби (див. фіг. 3 та фіг.5), які мають геометричну форму зуба нового диска. Проводять електроерозійне зміцнення з одночасним заточуванням виготовлених зубів, що надає можливість отримати матеріал зуба з двійнею структурою тіло зуба складається з двох шарів: твердого та більш м’якого (див. фіг. 4), що має позитивний ефект самозаточування. Далі встановлюють спрацьований диск на шаблон та накладають зуби відповідно до фіг. 1 та фіг. 2 на зовнішню випуклу поверхню з послідуючим обварюванням швів напівавтоматичною зваркою в середовищі вуглекислого газу. Зуби приварюються до спрацьованого диска з утворення швів 3, 4, а також 5, що дає підвищену міцність кріплення зубів. Диски важких дискових борін працюють наступним чином: при русі дискового агрегату різальна кромка диска, який встановлено під кутом до напрямку руху, в процесі роботи зрізає смужку грунту і підіймає його на внутрішню сферичну поверхню, внаслідок чого він подрібнюється, частково обертається і перемішується. Запропонованийспосіб відновлення робочої поверхні дисків важких борін забезпечує високу якість відновлення, а саме: диск відновлений даним способом має підвищену зносостійкість до спрацювання, продуктивність відновлення підвищується за рахунок виключення з технологічного процесу таких операцій, як передзварювальний підігрів металу та післязварювальна нормалізація зони зварювання. Також ліквідується негативний ефект затуплення ріжучої кромки за рахунок проведення електроерозійної обробки зубів 2. Це пояснюється тим, що зуб відновленого диска має двошарову стр уктур у з твердим шаром 7 (див. фіг.4), а тому виникає явище самозаточування. Враховуючи всі ви ще згадані чинники відновлений диск виконує всі агротехнічні вимоги по обробітку ґрунту. Дискові борони, що укомплектовані дисками, що пропонуються, працюють наступним чином: при русі дискового агрегату різальна кромка диска, який встановлено під кутом до напрямку руху, в процесі роботи зрізає смужку ґрунту і підіймає його на внутрішню сферичну поверхню, внаслідок чого він подрібнюється, частково обертається і перемішується. 5 Комп’ютерна в ерстка І.Скворцов а 39115 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
