Спосіб вирізання зубців та загострення ріжучої кромки дисків важких дискових борон, що мають вирізи по колу диска

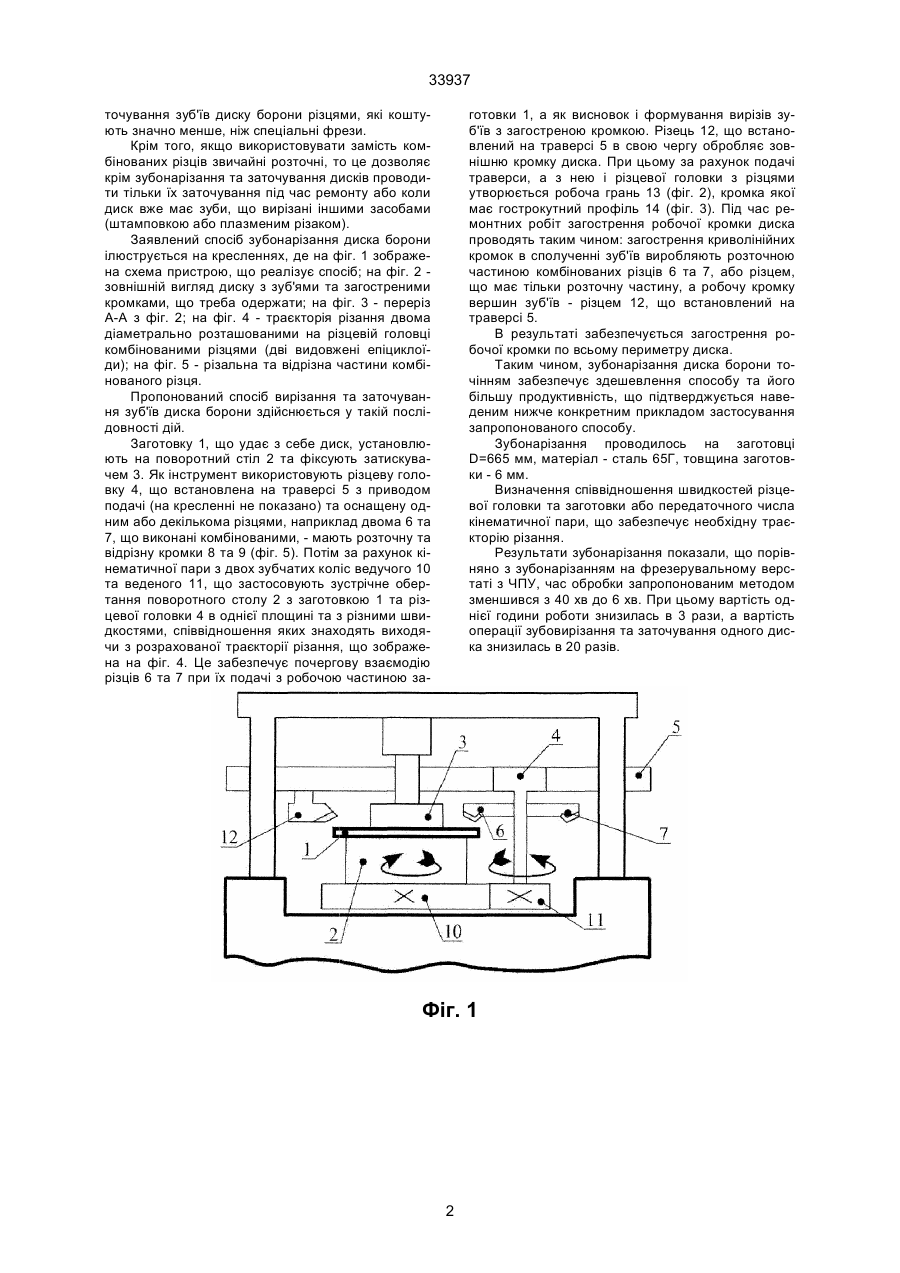

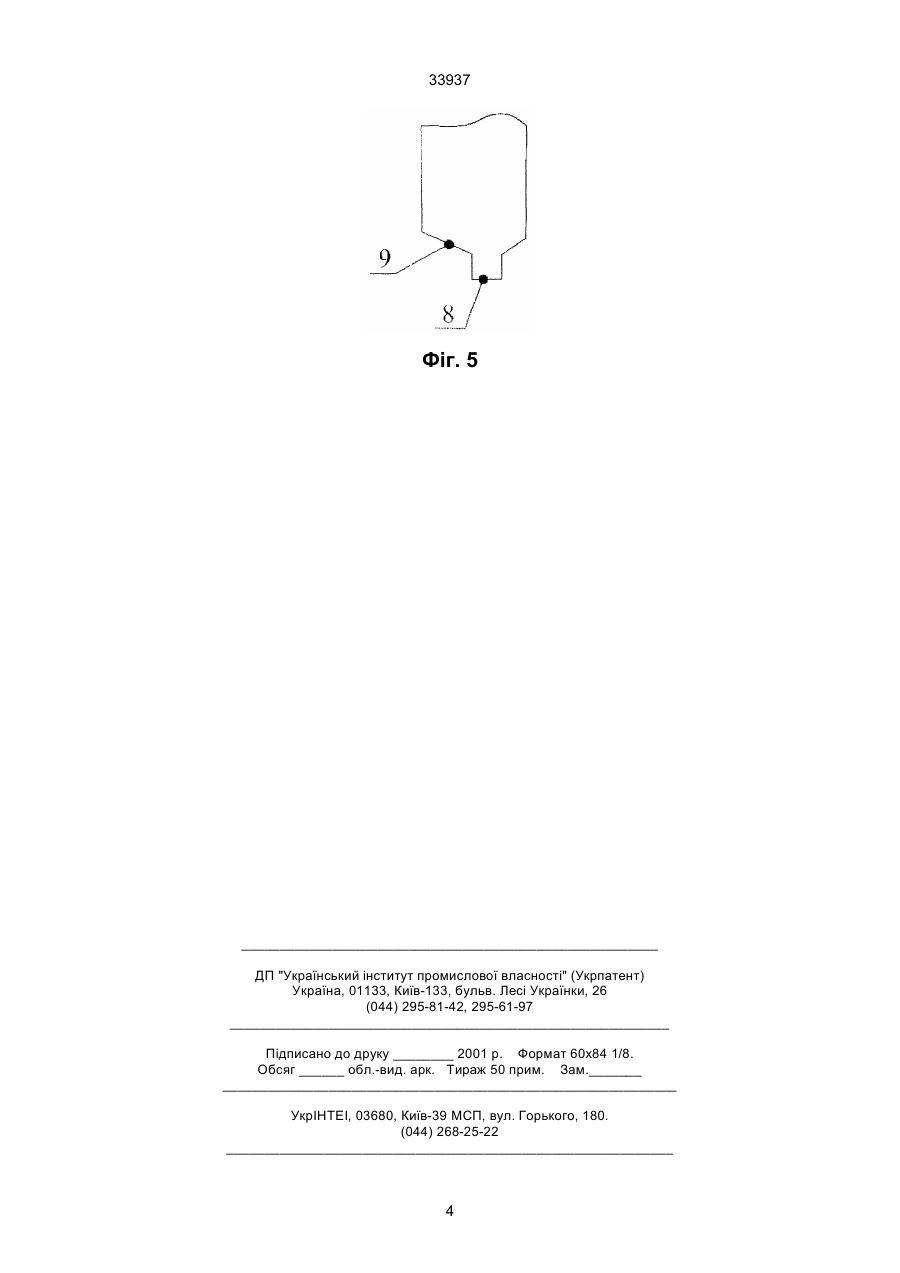

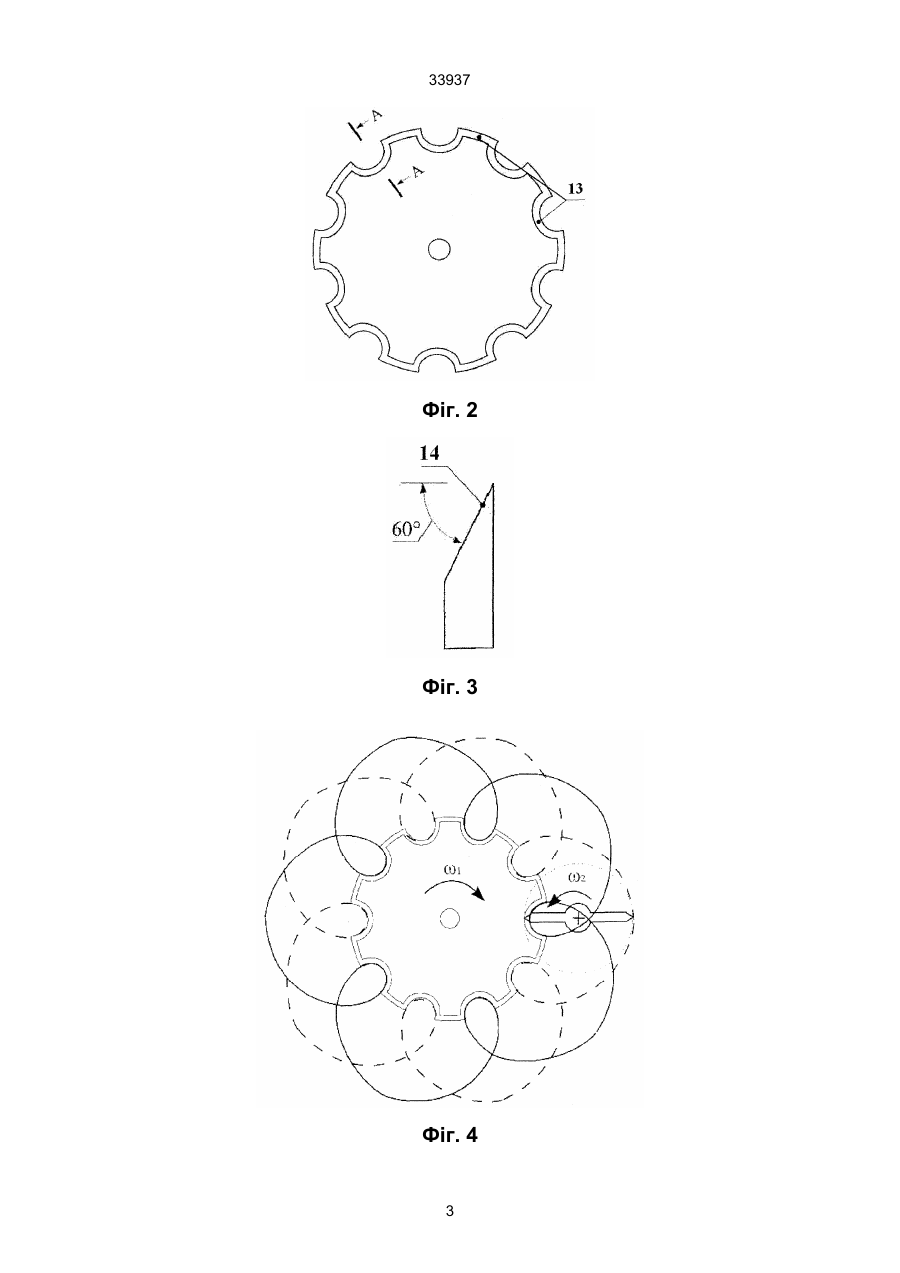

Спосіб вирізання зуб'їв та загострення ріжучої кромки дисків важких дискових борон, що мають вирізи по колу диска, при якому інструменту надають обертання і прямування подачі, який відрізняється тим що в якості інструмента використовують різцеву головку з одним або декількома комбінованими різцями, які мають відрізну та розточку частини або тільки розточну, при цьому диску борони і різцьовій головці надають зустрічне обертання в одній площині з різними швидкостями, співвідношення яких знаходять, виходячи із розрахункової траєкторії різання. (19) (21) 99042477 (22) 30.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Артем'єв Валерій Іванович, Волвенков Олексій Вікторович, Шишмаков Олександр Анатолійович (73) Артем'єв Валерій Іванович, Волвенков Олексій Вікторович, Шишмаков Олександр Анатолійович 33937 точування зуб'їв диску борони різцями, які коштують значно менше, ніж спеціальні фрези. Крім того, якщо використовувати замість комбінованих різців звичайні розточні, то це дозволяє крім зубонарізання та заточування дисків проводити тільки їх заточування під час ремонту або коли диск вже має зуби, що вирізані іншими засобами (штамповкою або плазменим різаком). Заявлений спосіб зубонарізання диска борони ілюструється на кресленнях, де на фіг. 1 зображена схема пристрою, що реалізує спосіб; на фіг. 2 зовнішній вигляд диску з зуб'ями та загостреними кромками, що треба одержати; на фіг. 3 - переріз А-А з фіг. 2; на фіг. 4 - траєкторія різання двома діаметрально розташованими на різцевій головці комбінованими різцями (дві видовжені епіциклоїди); на фіг. 5 - різальна та відрізна частини комбінованого різця. Пропонований спосіб вирізання та заточування зуб'їв диска борони здійснюється у такій послідовності дій. Заготовку 1, що удає з себе диск, установлюють на поворотний стіл 2 та фіксують затискувачем 3. Як інструмент використовують різцеву головку 4, що встановлена на траверсі 5 з приводом подачі (на кресленні не показано) та оснащену одним або декількома різцями, наприклад двома 6 та 7, що виконані комбінованими, - мають розточну та відрізну кромки 8 та 9 (фіг. 5). Потім за рахунок кінематичної пари з двох зубчатих коліс ведучого 10 та веденого 11, що застосовують зустрічне обертання поворотного столу 2 з заготовкою 1 та різцевої головки 4 в однієї площині та з різними швидкостями, співвідношення яких знаходять виходячи з розрахованої траєкторії різання, що зображена на фіг. 4. Це забезпечує почергову взаємодію різців 6 та 7 при їх подачі з робочою частиною за готовки 1, а як висновок і формування вирізів зуб'їв з загостреною кромкою. Різець 12, що встановлений на траверсі 5 в свою чергу обробляє зовнішню кромку диска. При цьому за рахунок подачі траверси, а з нею і різцевої головки з різцями утворюється робоча грань 13 (фіг. 2), кромка якої має гострокутний профіль 14 (фіг. 3). Під час ремонтних робіт загострення робочої кромки диска проводять таким чином: загострення криволінійних кромок в сполученні зуб'їв виробляють розточною частиною комбінованих різців 6 та 7, або різцем, що має тільки розточну частину, а робочу кромку вершин зуб'їв - різцем 12, що встановлений на траверсі 5. В результаті забезпечується загострення робочої кромки по всьому периметру диска. Таким чином, зубонарізання диска борони точінням забезпечує здешевлення способу та його більшу продуктивність, що підтверджується наведеним нижче конкретним прикладом застосування запропонованого способу. Зубонарізання проводилось на заготовці D=665 мм, матеріал - сталь 65Г, товщина заготовки - 6 мм. Визначення співвідношення швидкостей різцевої головки та заготовки або передаточного числа кінематичної пари, що забезпечує необхідну траєкторію різання. Результати зубонарізання показали, що порівняно з зубонарізанням на фрезерувальному верстаті з ЧПУ, час обробки запропонованим методом зменшився з 40 хв до 6 хв. При цьому вартість однієї години роботи знизилась в 3 рази, а вартість операції зубовирізання та заточування одного диска знизилась в 20 разів. Фіг. 1 2 33937 Фіг. 2 Фіг. 3 Фіг. 4 3 33937 Фіг. 5 _______________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
