Пристрій регулювання кута атаки робочих дисків агрегата грунтообробного

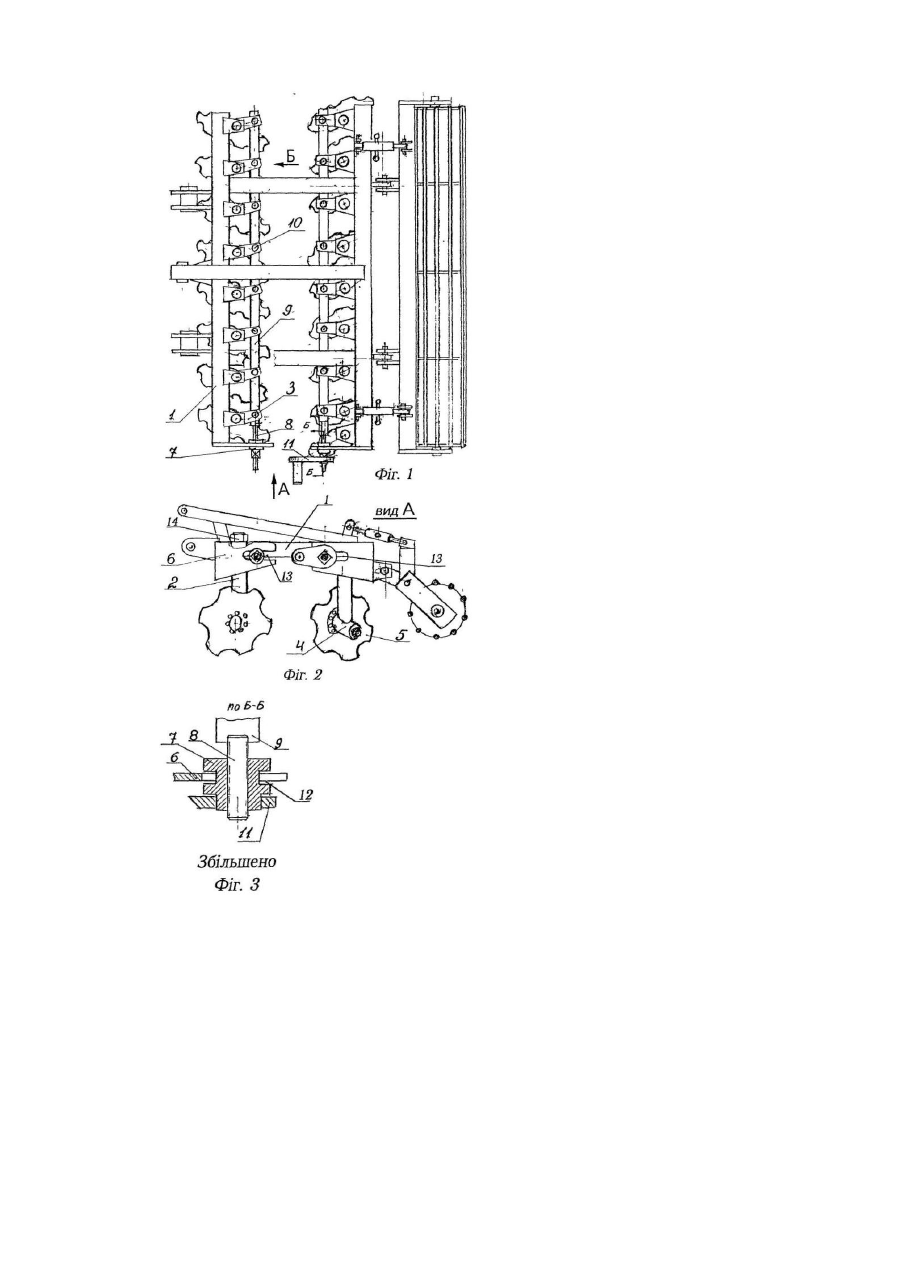

Пристрій регулювання кута атаки робочих дисків агрегата ґрунтообробного відноситься до сільськогосподарського машинобудування, зокрема до агрегатів ґрунтообробних, робочими органами яких є диски випуклої форми. При виконанні технологічного процесу робочі диски врізаються в грунт, перевертають верхній пласт грунту і закривають ним рослинні залишки. В залежності від твердості гр унту і глибини обробки необхідно встановлювати різні кути атаки робочих дисків для першого і другого ряду, так як реакція від опору грунту першого ряду більша від другого, внаслідок чого агрегат зміщується в сторону, що затруднює керування трактором. Для регулювання кута атаки робочих дисків застосовуються різні способи повороту їх на рамі. Найбіль простий, але трудоемкий, це регулювання кожного робочого диска окремо поворотом стійки, на якій закріплено диск на необхідний кут і фіксація гайкою. Разом з тим існують різні пристрої для регулювання одночасно кута атаки цілого ряду дисків. В конструкції агрегату АГВ-2,3 розробленого ВАТ "Білоцерківсільмаш" поворот одночасно всього ряду робочих дисків здійснюється за рахунок переміщення гвинтової тяги в гайці, закріпленій на консолі рами таким чином, що гвинтова тяга переміщується тільки в продовж своєї осі, а поворот кронштейнів здійснюється за рахунок повороту важелів, на яких з одного боку приварені пальці, які заходять в пази на тязі, а з іншого виконано квадратний отвір, яким важіль надівається на стійку. Така конструкція пристрою не в повній мірі забеспечує його надійну роботу і не дозволяє точно встановлювати необхідний кут атаки та вимагає значного зусилля на поворот. Пропонується проста і надійна конструкція пристрою для регулювання необхідного кута атаки робочих дисків. Суть винаходу полягає в тому, щоб зменшити зусилля на регулювання кута атаки робочих дисків, підвищити надійність їх роботи і точність установки кута атаки. Це досягається тим, що регулювання кута атаки всього ряду дисків здійснюється за рахунок паралелограмного механізму, який включає гвинтову тягу 8. (фіг.1), на одному кінці якої нарізана різьба, а з другої сторони приварена полоса 9 з отворами. На різьбову частину гвинтової тяги нагвинчена спеціальна гайка 7.(фіг.3), яка зовнішньою канавкою 12 заходить у паз 13 на кронштейні 6.(фіг.2), привареному до рами 1. На виступаючу квадратну частину спеціальної гайки 7 надівається ручка 11.(фіг.1), прокручуючи яку гвинтова тяга 8 переміщує полосу 9 в повздовжньому напрямку (як показано стрілкою А) в спеціальній гайці 7, але в зв'язку з тим, що важелі 3 провертаються навколо осі разом з стійками 2, гвинтова тяга 8 з полосою 9, спеціальною гайкою 7 і надітою ручкою 11 одночасно переміщаються в поперечному напрямку (як показано стрілкою Б). Стійки фіксуються в необхідному положенні гайками 14. Перевага запропонованого способу регулювання кута атаки робочих дисків полягає в тому, що важелі 3 надіваються пальцями 10 в отвори на полосі 9, а не вставляються в пази, що зменшує зусилля регулювання, підвищує надійність роботи і точність установки необхідного кута атаки. На фіг. 1,2 і 3 зображено пристрій регулювання кута атаки робочих дисків агрегату ґр унтообробного, в якому на рамі 1 закріплені в шарнірах поворотні стійки 2 зафіксовані гайками 14. До стійок в верхній частині приварені важелі 3, а в нижній частині, в корпусах 4, закріплені робочі диски 5. До рами приварені кронштейни 6, в пази яких вставлені спеціальні гайки 7, накручені на гвинтову тягу 8, до якої приварена полоса 9 з отворами, в які вставляються пальці 10> приварені до важелів стійки. На виступаючу частину спеціальної гайки, яка має квадратну форму, надівається ручка 11. Таким чином ця конструкція створює паралелограмний механізм, принцип роботи якого викладено вище. На рамі може бути закріплена проградуйована шкала, яка показує встановлений кут атаки робочих дисків в залежності від положення гвинтової тяги. Технологічно можна виконати запропоновану конструкцію пристрою в механічних майстернях і на машинобудівних підприємствах. ТОВ "Білоцерківагромаш" виготовило дослідний зразок, який проходить випробування.
