Спосіб виготовлення іонселективного електрода

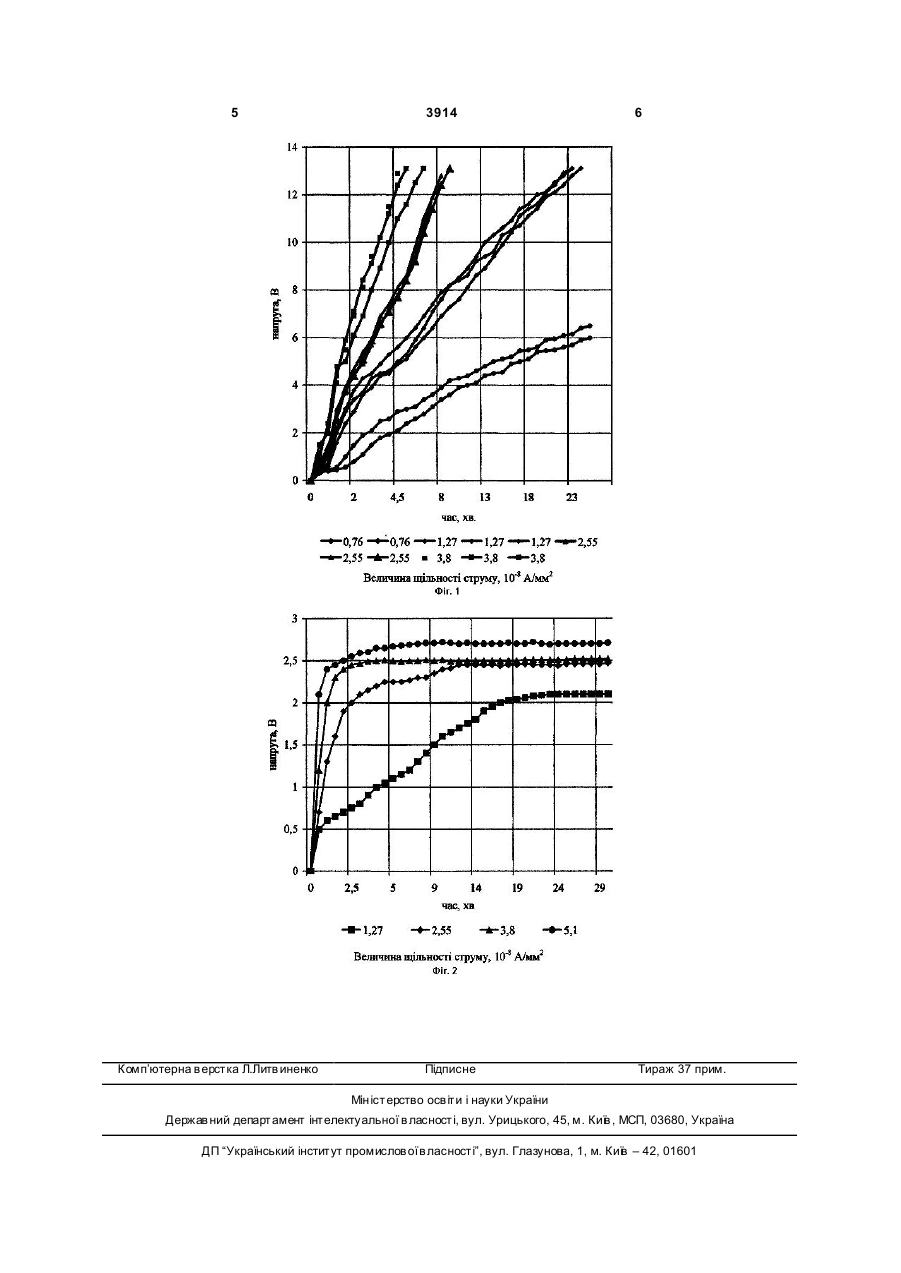

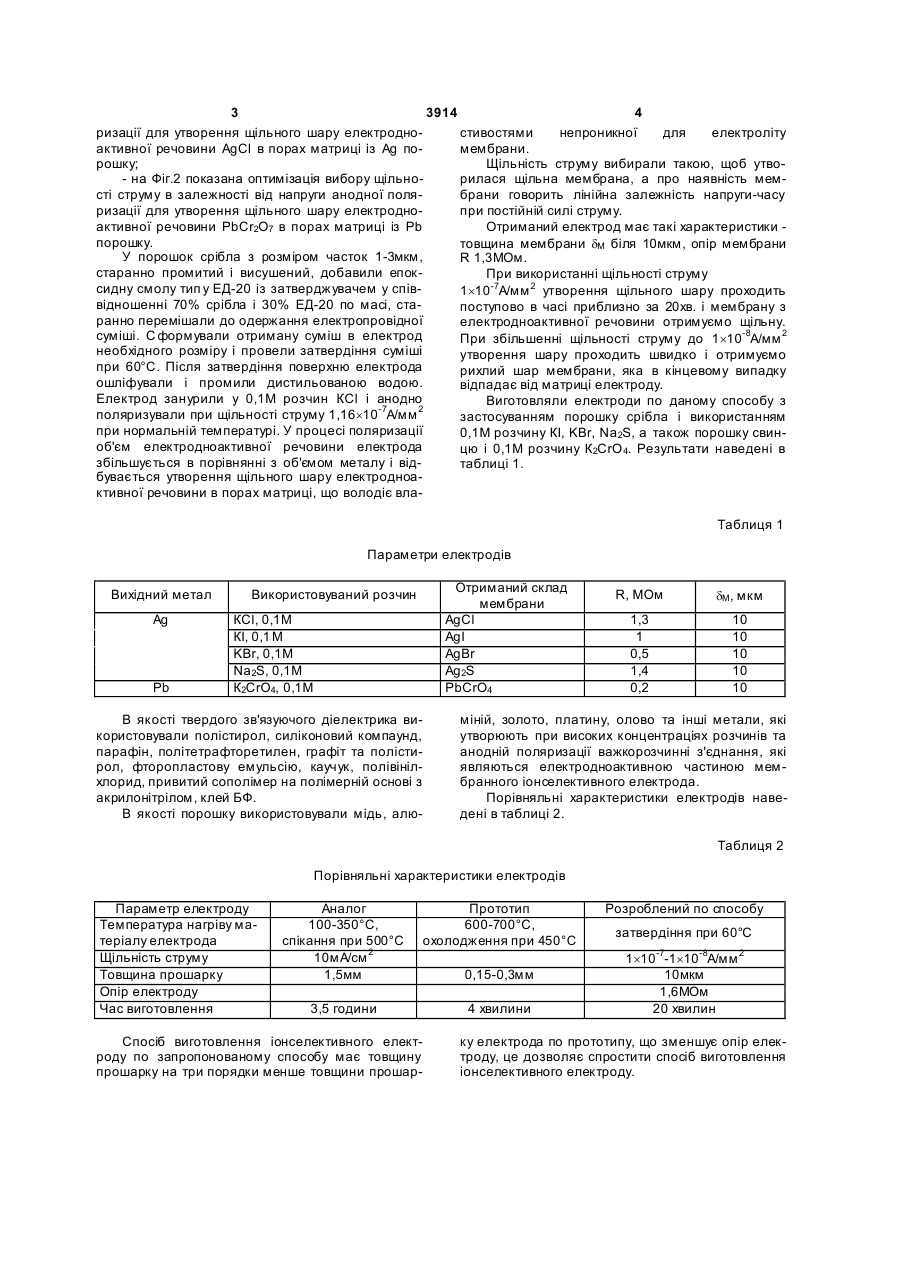

Спосіб виготовлення іонселективного електрода, що включає нанесення електродно-активної 3 3914 4 ризації для утворення щільного шару електродностивостями непроникної для електроліту активної речовини AgCl в порах матриці із Ag помембрани. рошку; Щільність струму вибирали такою, щоб утво- на Фіг.2 показана оптимізація вибору щільнорилася щільна мембрана, а про наявність мемсті струму в залежності від напруги анодної полябрани говорить лінійна залежність напруги-часу ризації для утворення щільного шару електроднопри постійній силі струму. активної речовини РbСr2O7 в порах матриці із Рb Отриманий електрод має такі характеристики порошку. товщина мембрани dM біля 10мкм, опір мембрани У порошок срібла з розміром часток 1-3мкм, R 1,3МОм. старанно промитий і висушений, добавили епокПри використанні щільності струму сидну смолу тип у ЕД-20 із затверджувачем у спів1´10-7А/мм 2 утворення щільного шару проходить відношенні 70% срібла і 30% ЕД-20 по масі, стапоступово в часі приблизно за 20хв. і мембрану з ранно перемішали до одержання електропровідної електродноактивної речовини отримуємо щільну. суміші. С формували отриману суміш в електрод При збільшенні щільності струму до 1´10-8А/мм 2 необхідного розміру і провели затвердіння суміші утворення шару проходить швидко і отримуємо при 60°С. Після затвердіння поверхню електрода рихлий шар мембрани, яка в кінцевому випадку ошліфували і промили дистильованою водою. відпадає від матриці електроду. Електрод занурили у 0,1М розчин КСl і анодно Виготовляли електроди по даному способу з поляризували при щільності струму 1,16´10-7А/мм 2 застосуванням порошку срібла і використанням при нормальній температурі. У процесі поляризації 0,1М розчину КІ, KBr, Na2S, а також порошку свиноб'єм електродноактивної речовини електрода цю і 0,1М розчину К2СrO 4. Результати наведені в збільшується в порівнянні з об'ємом металу і відтаблиці 1. бувається утворення щільного шару електродноактивної речовини в порах матриці, що володіє влаТаблиця 1 Параметри електродів Вихідний метал Ag Pb Використовуваний розчин КСl, 0,1М КІ, 0,1 М KBr, 0,1М Na2S, 0,1M К2СrO4, 0,1М В якості твердого зв'язуючого діелектрика використовували полістирол, силіконовий компаунд, парафін, політетрафторетилен, графіт та полістирол, фторопластову емульсію, каучук, полівінілхлорид, привитий сополімер на полімерній основі з акрилонітрілом, клей БФ. В якості порошку використовували мідь, алю Отриманий склад мембрани AgCl AgI AgBr Ag2S РbСrО4 R, МОм dM, мкм 1,3 1 0,5 1,4 0,2 10 10 10 10 10 міній, золото, платину, олово та інші метали, які утворюють при високих концентраціях розчинів та анодній поляризації важкорозчинні з'єднання, які являються електродноактивною частиною мембранного іонселективного електрода. Порівняльні характеристики електродів наведені в таблиці 2. Таблиця 2 Порівняльні характеристики електродів Параметр електроду Температура нагріву матеріалу електрода Щільність струму Товщина прошарку Опір електроду Час виготовлення Аналог 100-350°С, спікання при 500°С 10мА/см 2 1,5мм Прототип 600-700°С, охолодження при 450°С 3,5 години 4 хвилини Спосіб виготовлення іонселективного електроду по запропонованому способу має товщину прошарку на три порядки менше товщини прошар 0,15-0,3мм Розроблений по способу затвердіння при 60°С 1´10-7-1´10-8А/мм 2 10мкм 1,6МОм 20 хвилин ку електрода по прототипу, що зменшує опір електроду, це дозволяє спростити спосіб виготовлення іонселективного електроду. 5 Комп’ютерна в ерстка Л.Литв иненко 3914 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
