Медична модель для дослідження дистанційного ендоваскулярно-хірургічного лікування аневризм аорти

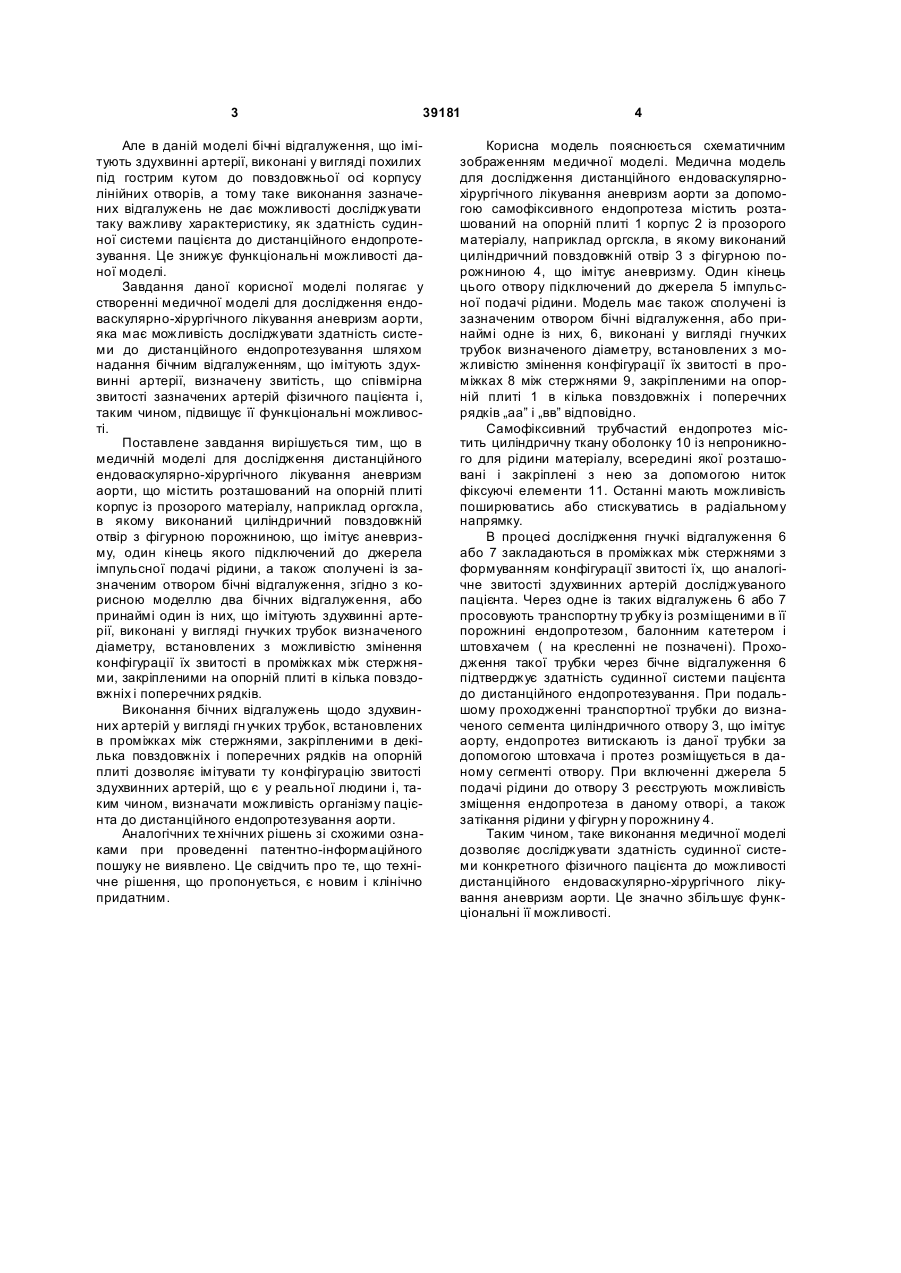

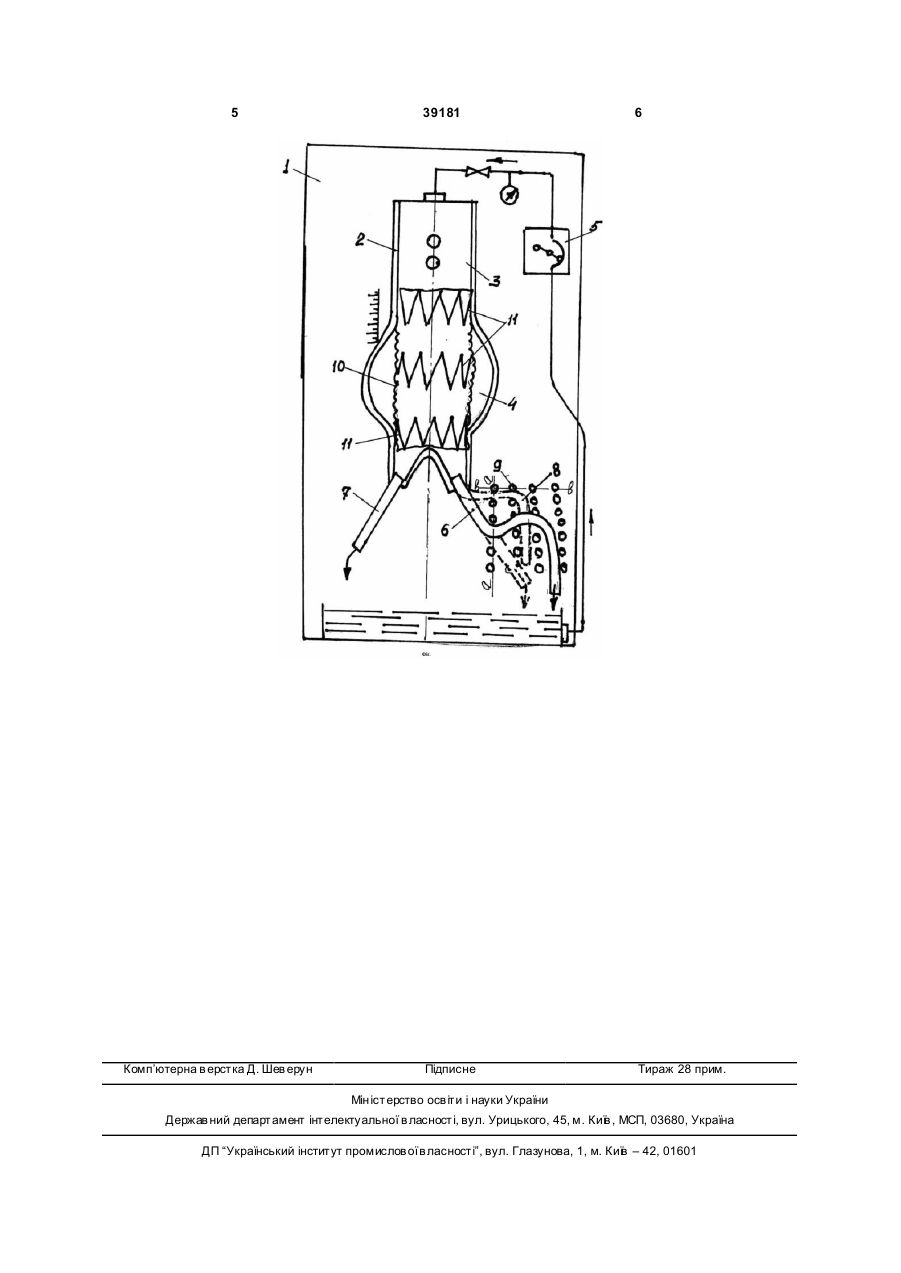

Медична модель для дослідження дистанційного ендоваскулярно-хірургічного лікування аневризм аорти, що містить розташований на опорній плиті корпус із прозорого матеріалу, наприклад 3 39181 Але в даній моделі бічні відгалуження, що імітують здухвинні артерії, виконані у вигляді похилих під гострим кутом до повздовжньої осі корпусу лінійних отворів, а тому таке виконання зазначених відгалужень не дає можливості досліджувати таку важливу характеристику, як здатність судинної системи пацієнта до дистанційного ендопротезування. Це знижує функціональні можливості даної моделі. Завдання даної корисної моделі полягає у створенні медичної моделі для дослідження ендоваскулярно-хірургічного лікування аневризм аорти, яка має можливість досліджувати здатність системи до дистанційного ендопротезування шляхом надання бічним відгалуженням, що імітують здухвинні артерії, визначену звитість, що співмірна звитості зазначених артерій фізичного пацієнта і, таким чином, підвищує її функціональні можливості. Поставлене завдання вирішується тим, що в медичній моделі для дослідження дистанційного ендоваскулярно-хірургічного лікування аневризм аорти, що містить розташований на опорній плиті корпус із прозорого матеріалу, наприклад оргскла, в якому виконаний циліндричний повздовжній отвір з фігурною порожниною, що імітує аневризму, один кінець якого підключений до джерела імпульсної подачі рідини, а також сполучені із зазначеним отвором бічні відгалуження, згідно з корисною моделлю два бічних відгалуження, або принаймі один із них, що імітують здухвинні артерії, виконані у вигляді гнучких трубок визначеного діаметру, встановлених з можливістю змінення конфігурації їх звитості в проміжках між стержнями, закріпленими на опорній плиті в кілька повздовжніх і поперечних рядків. Виконання бічних відгалужень щодо здухвинних артерій у вигляді гн учких трубок, встановлених в проміжках між стержнями, закріпленими в декілька повздовжніх і поперечних рядків на опорній плиті дозволяє імітувати ту конфігурацію звитості здухвинних артерій, що є у реальної людини і, таким чином, визначати можливість організму пацієнта до дистанційного ендопротезування аорти. Аналогічних те хнічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що технічне рішення, що пропонується, є новим і клінічно придатним. 4 Корисна модель пояснюється схематичним зображенням медичної моделі. Медична модель для дослідження дистанційного ендоваскулярнохірургічного лікування аневризм аорти за допомогою самофіксивного ендопротеза містить розташований на опорній плиті 1 корпус 2 із прозорого матеріалу, наприклад оргскла, в якому виконаний циліндричний повздовжній отвір 3 з фігурною порожниною 4, що імітує аневризму. Один кінець цього отвору підключений до джерела 5 імпульсної подачі рідини. Модель має також сполучені із зазначеним отвором бічні відгалуження, або принаймі одне із них, 6, виконані у вигляді гнучких трубок визначеного діаметру, встановлених з можливістю змінення конфігурації їх звитості в проміжках 8 між стержнями 9, закріпленими на опорній плиті 1 в кілька повздовжніх і поперечних рядків „аа” і „вв” відповідно. Самофіксивний трубчастий ендопротез містить циліндричну ткану оболонку 10 із непроникного для рідини матеріалу, всередині якої розташовані і закріплені з нею за допомогою ниток фіксуючі елементи 11. Останні мають можливість поширюватись або стискуватись в радіальному напрямку. В процесі дослідження гнучкі відгалуження 6 або 7 закладаються в проміжках між стержнями з формуванням конфігурації звитості їх, що аналогічне звитості здухвинних артерій досліджуваного пацієнта. Через одне із таких відгалужень 6 або 7 просовують транспортну тр убку із розміщеними в її порожнині ендопротезом, балонним катетером і штовхачем ( на кресленні не позначені). Проходження такої трубки через бічне відгалуження 6 підтверджує здатність судинної системи пацієнта до дистанційного ендопротезування. При подальшому проходженні транспортної трубки до визначеного сегмента циліндричного отвору 3, що імітує аорту, ендопротез витискають із даної трубки за допомогою штовхача і протез розміщується в даному сегменті отвору. При включенні джерела 5 подачі рідини до отвору 3 реєструють можливість зміщення ендопротеза в даному отворі, а також затікання рідини у фігурн у порожнину 4. Таким чином, таке виконання медичної моделі дозволяє досліджувати здатність судинної системи конкретного фізичного пацієнта до можливості дистанційного ендоваскулярно-хірургічного лікування аневризм аорти. Це значно збільшує функціональні її можливості. 5 Комп’ютерна в ерстка Д. Шев ерун 39181 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
