Пристрій для зігрівання матеріалів перед кладкою при ремонтах теплових металургійних агрегатів

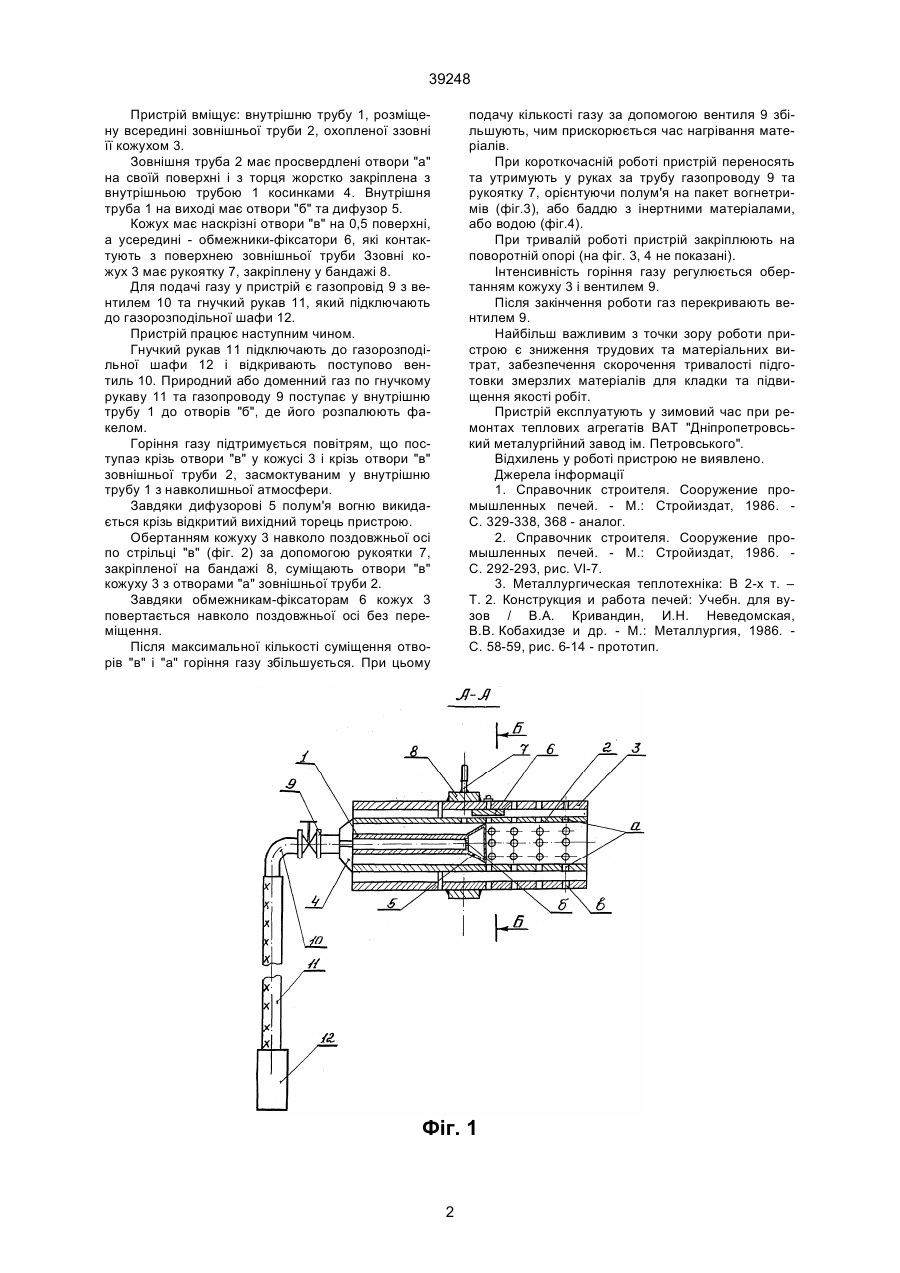

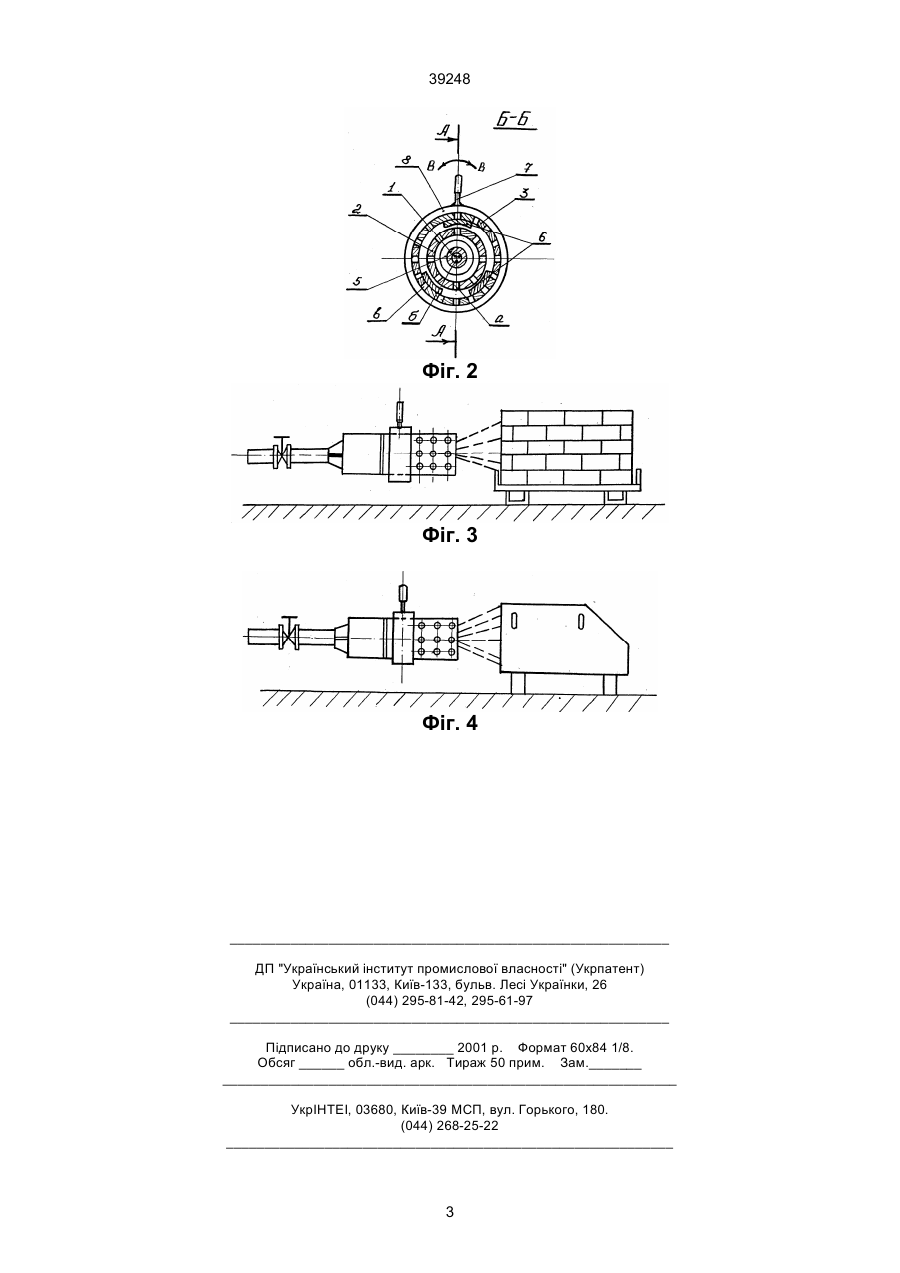

Пристрій для зігрівання матеріалів перед кладкою при ремонтах теплових металургійних агрегатів, який вміщує розміщені одна у другій труби 39248 Пристрій вміщує: внутрішню трубу 1, розміщену всередині зовнішньої труби 2, охопленої ззовні її кожухом 3. Зовнішня труба 2 має просвердлені отвори "а" на своїй поверхні і з торця жорстко закріплена з внутрішньою трубою 1 косинками 4. Внутрішня труба 1 на виході має отвори "б" та дифузор 5. Кожух має наскрізні отвори "в" на 0,5 поверхні, а усередині - обмежники-фіксатори 6, які контактують з поверхнею зовнішньої труби Ззовні кожух 3 має рукоятку 7, закріплену у бандажі 8. Для подачі газу у пристрій є газопровід 9 з вентилем 10 та гнучкий рукав 11, який підключають до газорозподільної шафи 12. Пристрій працює наступним чином. Гнучкий рукав 11 підключають до газорозподільної шафи 12 і відкривають поступово вентиль 10. Природний або доменний газ по гнучкому рукаву 11 та газопроводу 9 поступає у внутрішню трубу 1 до отворів "б", де його розпалюють факелом. Горіння газу підтримується повітрям, що поступаэ крізь отвори "в" у кожусі 3 і крізь отвори "в" зовнішньої труби 2, засмоктуваним у внутрішню трубу 1 з навколишньої атмосфери. Завдяки дифузорові 5 полум'я вогню викидається крізь відкритий вихідний торець пристрою. Обертанням кожуху 3 навколо поздовжньої осі по стрільці "в" (фіг. 2) за допомогою рукоятки 7, закріпленої на бандажі 8, суміщають отвори "в" кожуху 3 з отворами "а" зовнішньої труби 2. Завдяки обмежникам-фіксаторам 6 кожух 3 повертається навколо поздовжньої осі без переміщення. Після максимальної кількості суміщення отворів "в" і "а" горіння газу збільшується. При цьому подачу кількості газу за допомогою вентиля 9 збільшують, чим прискорюється час нагрівання матеріалів. При короткочасній роботі пристрій переносять та утримують у руках за трубу газопроводу 9 та рукоятку 7, орієнтуючи полум'я на пакет вогнетримів (фіг.3), або баддю з інертними матеріалами, або водою (фіг.4). При тривалій роботі пристрій закріплюють на поворотній опорі (на фіг. 3, 4 не показані). Інтенсивність горіння газу регулюється обертанням кожуху 3 і вентилем 9. Після закінчення роботи газ перекривають вентилем 9. Найбільш важливим з точки зору роботи пристрою є зниження трудових та матеріальних витрат, забезпечення скорочення тривалості підготовки змерзлих матеріалів для кладки та підвищення якості робіт. Пристрій експлуатують у зимовий час при ремонтах теплових агрегатів ВАТ "Дніпропетровський металургійний завод ім. Петровського". Відхилень у роботі пристрою не виявлено. Джерела інформації 1. Справочник строителя. Сооружение промышленных печей. - М.: Стройиздат, 1986. С. 329-338, 368 - аналог. 2. Справочник строителя. Сооружение промышленных печей. - М.: Стройиздат, 1986. С. 292-293, рис. VI-7. 3. Металлургическая теплотехніка: В 2-х т. – Т. 2. Конструкция и работа печей: Учебн. для вузов / В.А. Кривандин, И.Н. Неведомская, В.В. Кобахидзе и др. - М.: Металлургия, 1986. С. 58-59, рис. 6-14 - прототип. Фіг. 1 2 39248 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
