Пристрій для транспортування вогнетривкого брухту при ремонтах теплових агрегатів
Номер патенту: 39842
Опубліковано: 15.06.2001
Автори: Соколовський Борис Цудікович, Скакун Михайло Дмитрович, Лихімахер Анатолій Йосипович
Формула / Реферат
1. Пристрій дня транспортування вогнетривкого брухту при ремонтах теплових агрегатів, вміщуючий похилу площину, встановлену у отворі кожуху камери горіння теплового агрегату під кутом до горизонту у прямовисній площині, та систему транспортерів, який відрізняється тим, що у верхній частині похилої площини розміщена фігурна плита, повільно підвішена на гнучких ланках по похилій площині, а у нижній частині її знаходиться вібруючий елемент, контактуючий з похилою площиною.
2. Пристрій по п.1, який відрізняється тим, що похила площина встановлена у технологічному отворі теплового агрегату під кутом 15+20 градусів, що у 2,5 рази менш кута природнього схияу вогнетривкого брухту.
Текст

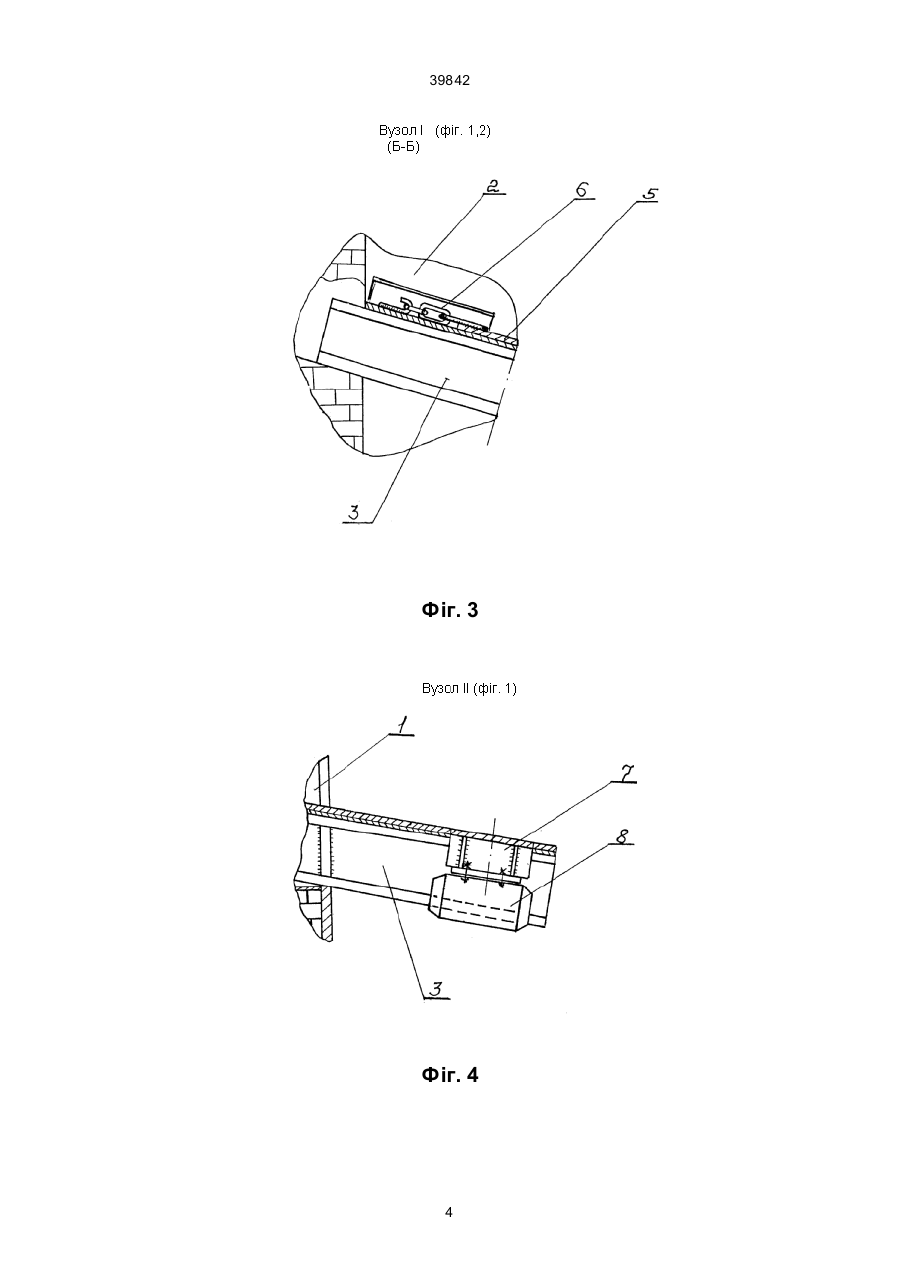

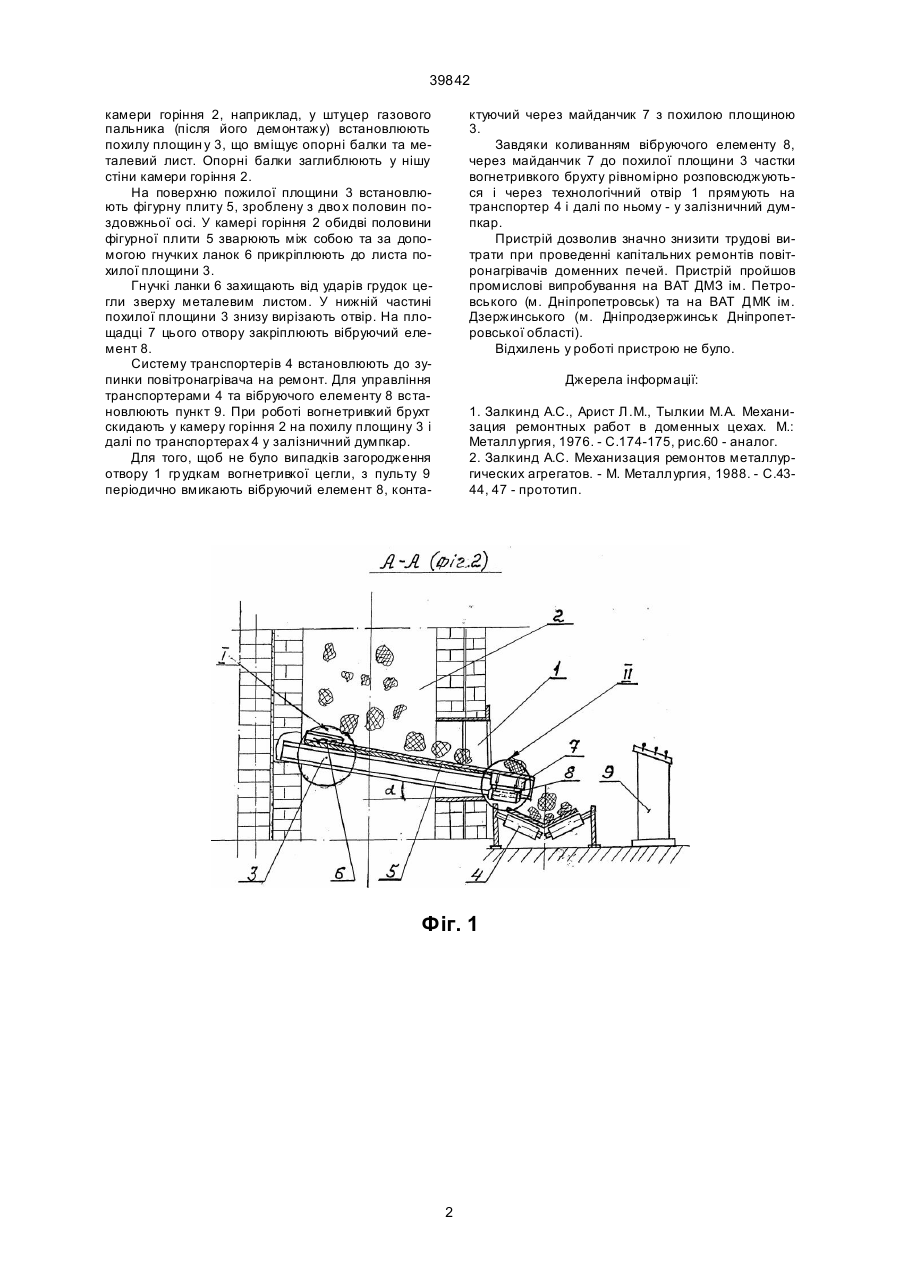

1. Пристрій для транспортування вогнетривкого брухту при ремонтах теплових агрегатів, що вміщує похилу площину, встановлену у отворі кожуху камери горіння теплового агрегату під кутом 39842 камери горіння 2, наприклад, у штуцер газового пальника (після його демонтажу) встановлюють похилу площин у 3, що вміщує опорні балки та металевий лист. Опорні балки заглиблюють у нішу стіни камери горіння 2. На поверхню пожилої площини 3 встановлюють фігурну плиту 5, зроблену з дво х половин поздовжньої осі. У камері горіння 2 обидві половини фігурної плити 5 зварюють між собою та за допомогою гнучких ланок 6 прикріплюють до листа похилої площини 3. Гнучкі ланки 6 захищають від ударів грудок цегли зверху металевим листом. У нижній частині похилої площини 3 знизу вирізають отвір. На площадці 7 цього отвору закріплюють вібруючий елемент 8. Систему транспортерів 4 встановлюють до зупинки повітронагрівача на ремонт. Для управління транспортерами 4 та вібруючого елементу 8 встановлюють пункт 9. При роботі вогнетривкий брухт скидають у камеру горіння 2 на похилу площину 3 і далі по транспортерах 4 у залізничний думпкар. Для того, щоб не було випадків загородження отвору 1 гр удкам вогнетривкої цегли, з пульту 9 періодично вмикають вібруючий елемент 8, конта ктуючий через майданчик 7 з похилою площиною 3. Завдяки коливанням вібруючого елементу 8, через майданчик 7 до похилої площини 3 частки вогнетривкого брухту рівномірно розповсюджуються і через технологічний отвір 1 прямують на транспортер 4 і далі по ньому - у залізничний думпкар. Пристрій дозволив значно знизити трудові витрати при проведенні капітальних ремонтів повітронагрівачів доменних печей. Пристрій пройшов промислові випробування на ВАТ ДМЗ ім. Петровського (м. Дніпропетровськ) та на ВАТ ДМК ім. Дзержинського (м. Дніпродзержинськ Дніпропетровської області). Відхилень у роботі пристрою не було. Джерела інформації: 1. Залкинд А.С., Арист Л.М., Тылкии М.А. Механизация ремонтных работ в доменных цехах. М.: Металлургия, 1976. - С.174-175, рис.60 - аналог. 2. Залкинд А.С. Механизация ремонтов металлургических агрегатов. - М. Металлургия, 1988. - С.4344, 47 - прототип. Фіг. 1 2 39842 Фіг. 2 3 39842 Фіг. 3 Фіг. 4 4 39842 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for transportation of heat-resistant scrap during repairment of heat units
Автори англійськоюSokolovskyi Borys Tsudikovych, Skakun Mykhailo Dmytrovych, Lykhimakher Anatolii Yosypovych
Назва патенту російськоюУстройство для транспортирования огнеупорного лома при ремонтах тепловых агрегатов
Автори російськоюСоколовский Борис Цудикович, Скакун Михаил Дмитриевич, Лихимахер Анатолий Иосифович
МПК / Мітки
МПК: C21B 7/00
Мітки: пристрій, ремонтах, транспортування, теплових, брухту, вогнетривкого, агрегатів
