Кладка теплових агрегатів

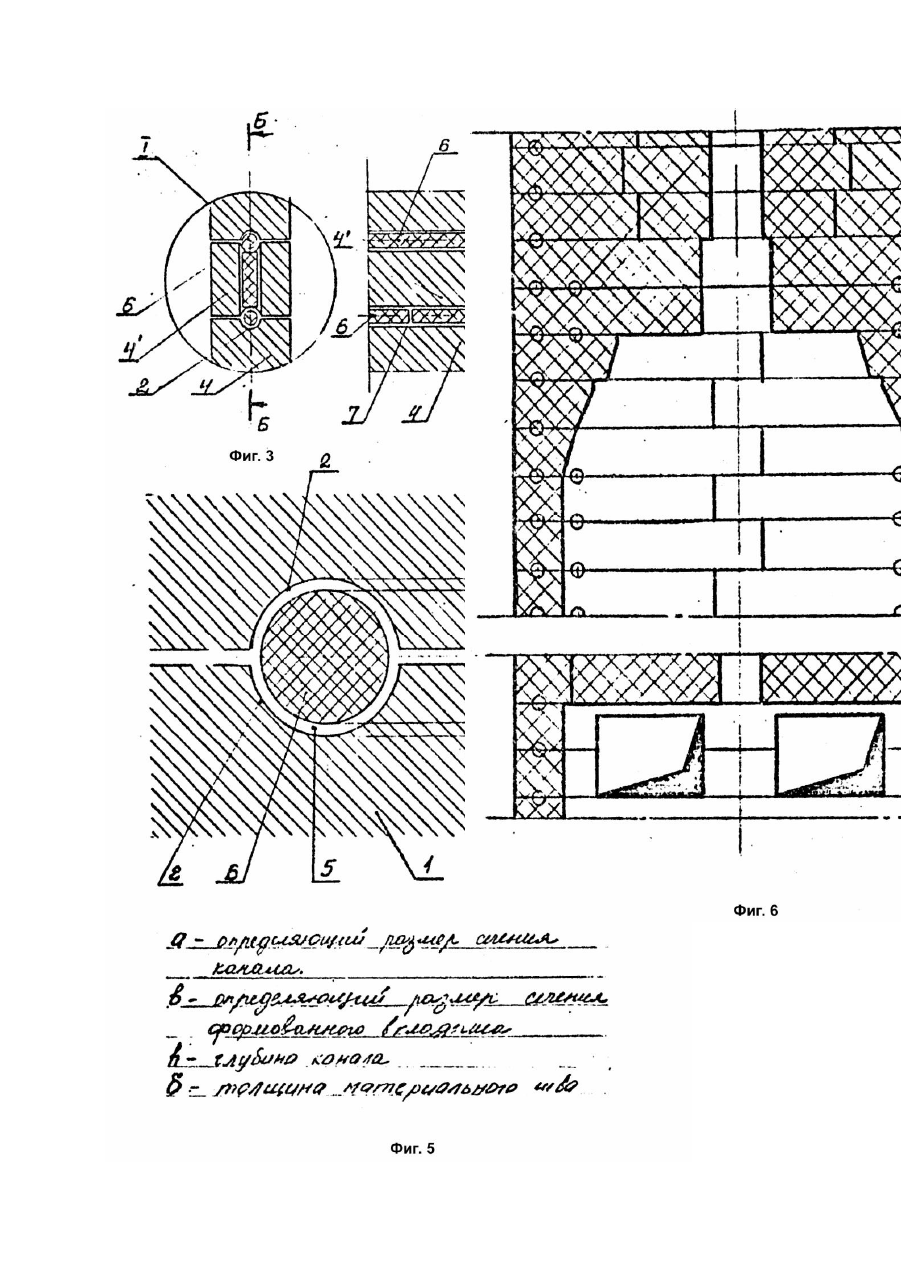

Настоящее изобретение относится к металлургической теплотехнике, в частности к кладке тепловых агрегатов, преимущественно коксовых печей и может также быть использовано в кладке тепловых агрегатов, относящихся к другим отраслям промышленности. Техническая сущность и принцип действия заявляемого устройства поясняются чертежами, где на фиг.1 показан общий вид кладки; на фиг.2 разрез А - А на фиг.1; на фиг.3 - узел I на фиг.2; на фиг.4 - разрез Б - Б на фиг.3; на фиг.5 обозначены определяющие размеры сечения канала, образованного пазами сопряженных кирпичей и вкладыша; на фиг.6 изображена кладка теплопередающих стен обогревательного простенка коксовых печей. Кладка выполнена из огнеупорных фасонных кирпичей 1 с пазами 2 на поверхности, размещенных со смещением вертикальных материальных швов в сопряженных рядах Смежные кирпичи 1 обращены навстречу друг другу пазами 2 с образованием каналов 5 и снабжены вкладышами 6, размещенными в каналах 5. Стыки 7 вкладышей 6 смещены относительно вертикальных швов Площадь сечения вкладышей 6 составляет 5 - 6% площади сечения кирпича 1, глубина паза 2 составляет не менее 1/5 толщины кирпича 1, а соотношение площади сечения канала 5 и вкладыша 6 составляет 1,8 - 2,5, т.е. при условии соотношения толщины материального шва к определяющему размеру вкладыша Кладку выполняют следующим образом. Пазы 2 кирпичей 1 нижнего ряда 4 заполняют сформованным вкладышем 6 на растворе, при этом торцы пазов 2 каждого кирпича 1 в ряду 4 совпадают с торцами пазов 2 смежных с им кирпичей 1. Вкладыши 6 укладывают так, чтобы стыки 7 между ними не совпадали с вертикальными швами 3 между кирпичами 1. Сверху укладывают ряд кирпичей 1, надевая пазы 2 верхних кирпичей 1 на выступающую часть вкладыша 6 со смещением вертикальных швов 3, как по отношению к стыкам 7, так и относительно швов 3. Часть вкладыша 6 между материальным швом и стыком 7 образует дополнительную перевязку кладки, обеспечивающую повышение ее прочности. При этом на основании анализа оптимальных габаритов изделий установлено, что отношение площади сечения вкладыша 6 к площади сечения кирпича 1 меньше 5 - 6% приводит к уменьшению глубины зацепления рядов кладки, т.е. к ослаблению ее перевязки, а стало быть к уменьшению ее прочности, а соотношение площадей указанных сечений составляющее больше 5 - 6% обеспечивает углубленное зацепление, однако уменьшает прочность самого кирпича 1. Таким образом, величина соотношения 5 - 6% является оптимальной. Соотношение площадей сечений канала и вкладыша 1,8 - 2,5 является оптимальным и определяется из условий обеспечения прочности изделия как в процессе эксплуатации, так и при изготовлении, Оптимальность вышеприведенных величии подтверждают данные промышленных испытаний стенового кирпича с пазами, свидетельствующие, что при соотношении площади сечения паза и всего кирпича 8 - 10% прочность кирпича снизится на 20%. Преимуществами заявляемого технического решения по сравнению с прототипом являются: уменьшение трудоемкости изготовления фасонного кирпича за счет сокращения прессформ для них, а также за счет снижения класса сложности кирпичей; повышение транспортабельности кирпичей; уменьшение трудоемкости процесса кладки за счет сокращения количества марок фасонных кирпичей и возможности их взаимозаменяемости, а также упрощение конструкции кладки; снижение газопроницаемости за счет уменьшения разрушения изделий и, как следствие, повышение надежности и прочности кладки; упрочнение и повышение газонепроницаемости кладки за счет дополнительной перевязки ее.
