Пристрій компенсації реактивної потужності і симетрування напруги нульової послідовності

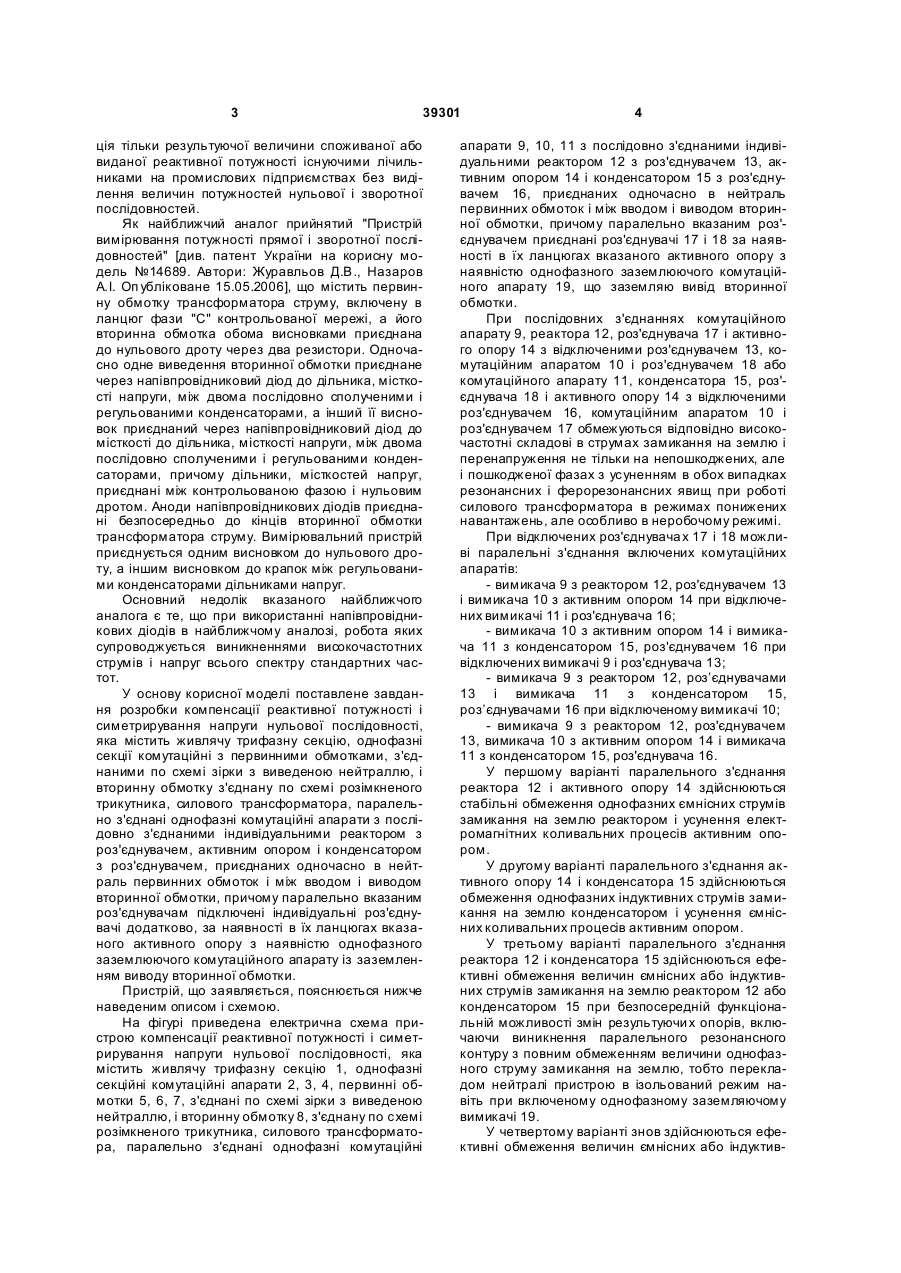

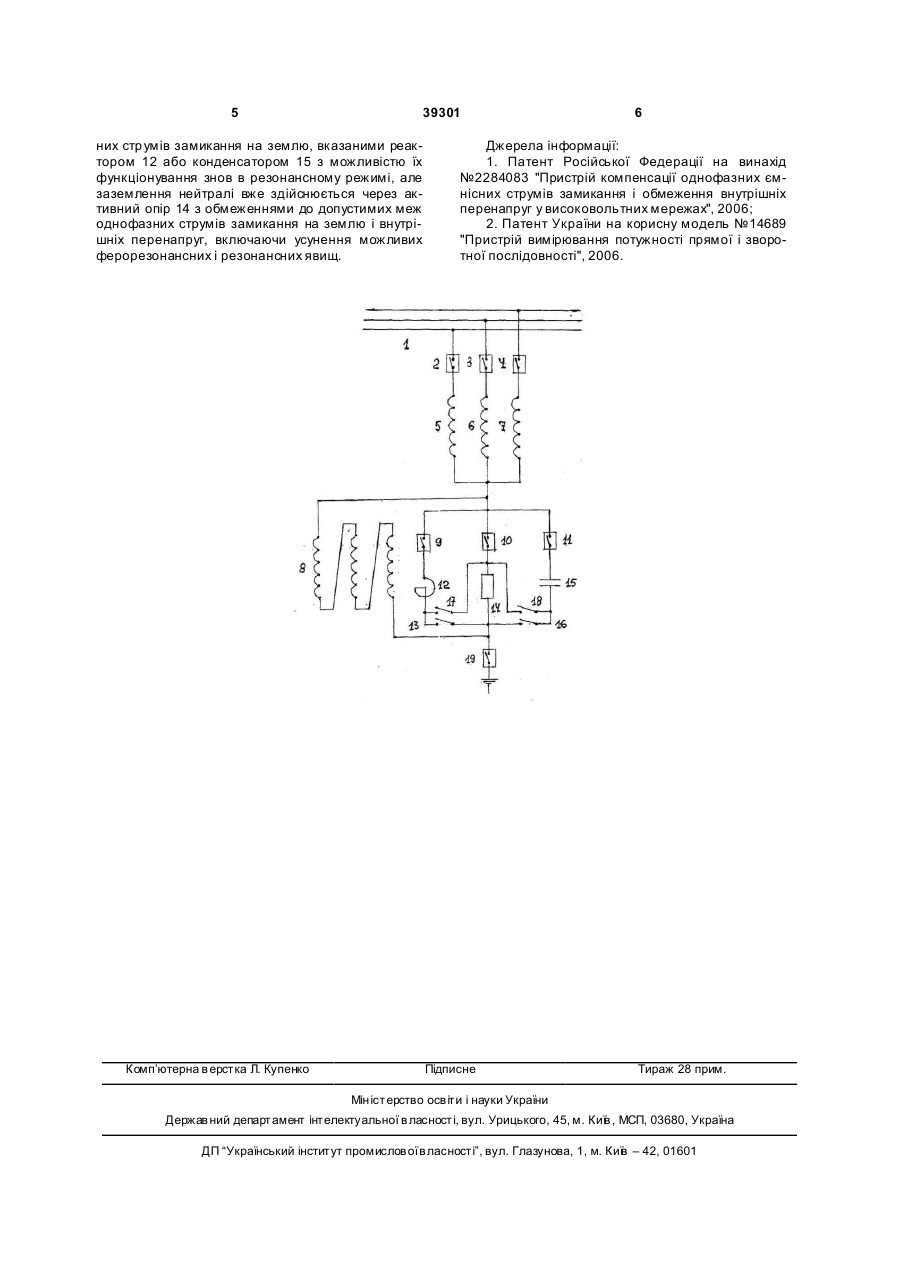

Пристрій компенсації реактивної потужності і симетрування напруги нульової послідовності, що містить живильну трифазну секцію, однофазні секційні комутаційні апарати, силовий трансформатор з первинними обмотками, з'єднаними за схемою зірки з виведеною нейтраллю, і вторинною обмоткою, з'єднаною за схемою розімкненого три 3 39301 ція тільки результуючої величини споживаної або виданої реактивної потужності існуючими лічильниками на промислових підприємствах без виділення величин потужностей нульової і зворотної послідовностей. Як найближчий аналог прийнятий "Пристрій вимірювання потужності прямої і зворотної послідовностей" [див. патент України на корисну модель №14689. Автори: Журавльов Д.В., Назаров A.I. Оп убліковане 15.05.2006], що містить первинну обмотку трансформатора струму, включену в ланцюг фази "С" контрольованої мережі, а його вторинна обмотка обома висновками приєднана до нульового дроту через два резистори. Одночасно одне виведення вторинної обмотки приєднане через напівпровідниковий діод до дільника, місткості напруги, між двома послідовно сполученими і регульованими конденсаторами, а інший її висновок приєднаний через напівпровідниковий діод до місткості до дільника, місткості напруги, між двома послідовно сполученими і регульованими конденсаторами, причому дільники, місткостей напруг, приєднані між контрольованою фазою і нульовим дротом. Аноди напівпровідникових діодів приєднані безпосередньо до кінців вторинної обмотки трансформатора струму. Вимірювальний пристрій приєднується одним висновком до нульового дроту, а іншим висновком до крапок між регульованими конденсаторами дільниками напруг. Основний недолік вказаного найближчого аналога є те, що при використанні напівпровідникових діодів в найближчому аналозі, робота яких супроводжується виникненнями високочастотних струмів і напруг всього спектру стандартних частот. У основу корисної моделі поставлене завдання розробки компенсації реактивної потужності і симетрирування напруги нульової послідовності, яка містить живлячу трифазну секцію, однофазні секції комутаційні з первинними обмотками, з'єднаними по схемі зірки з виведеною нейтраллю, і вторинну обмотку з'єднану по схемі розімкненого трикутника, силового трансформатора, паралельно з'єднані однофазні комутаційні апарати з послідовно з'єднаними індивідуальними реактором з роз'єднувачем, активним опором і конденсатором з роз'єднувачем, приєднаних одночасно в нейтраль первинних обмоток і між вводом і виводом вторинної обмотки, причому паралельно вказаним роз'єднувачам підключені індивідуальні роз'єднувачі додатково, за наявності в їх ланцюгах вказаного активного опору з наявністю однофазного заземлюючого комутаційного апарату із заземленням виводу вторинної обмотки. Пристрій, що заявляється, пояснюється нижче наведеним описом і схемою. На фігурі приведена електрична схема пристрою компенсації реактивної потужності і симетрирування напруги нульової послідовності, яка містить живлячу трифазну секцію 1, однофазні секційні комутаційні апарати 2, 3, 4, первинні обмотки 5, 6, 7, з'єднані по схемі зірки з виведеною нейтраллю, і вторинну обмотку 8, з'єднану по схемі розімкненого трикутника, силового трансформатора, паралельно з'єднані однофазні комутаційні 4 апарати 9, 10, 11 з послідовно з'єднаними індивідуальними реактором 12 з роз'єднувачем 13, активним опором 14 і конденсатором 15 з роз'єднувачем 16, приєднаних одночасно в нейтраль первинних обмоток і між вводом і виводом вторинної обмотки, причому паралельно вказаним роз'єднувачем приєднані роз'єднувачі 17 і 18 за наявності в їх ланцюгах вказаного активного опору з наявністю однофазного заземлюючого комутаційного апарату 19, що заземляю вивід вторинної обмотки. При послідовних з'єднаннях комутаційного апарату 9, реактора 12, роз'єднувача 17 і активного опору 14 з відключеними роз'єднувачем 13, комутаційним апаратом 10 і роз'єднувачем 18 або комутаційного апарату 11, конденсатора 15, роз'єднувача 18 і активного опору 14 з відключеними роз'єднувачем 16, комутаційним апаратом 10 і роз'єднувачем 17 обмежуються відповідно високочастотні складові в струмах замикання на землю і перенапруження не тільки на непошкоджених, але і пошкодженої фазах з усуненням в обох випадках резонансних і ферорезонансних явищ при роботі силового трансформатора в режимах понижених навантажень, але особливо в неробочому режимі. При відключених роз'єднувача х 17 і 18 можливі паралельні з'єднання включених комутаційних апаратів: - вимикача 9 з реактором 12, роз'єднувачем 13 і вимикача 10 з активним опором 14 при відключених вимикачі 11 і роз'єднувача 16; - вимикача 10 з активним опором 14 і вимикача 11 з конденсатором 15, роз'єднувачем 16 при відключених вимикачі 9 і роз'єднувача 13; - вимикача 9 з реактором 12, роз’єднувачами 13 і вимикача 11 з конденсатором 15, роз’єднувачами 16 при відключеному вимикачі 10; - вимикача 9 з реактором 12, роз'єднувачем 13, вимикача 10 з активним опором 14 і вимикача 11 з конденсатором 15, роз'єднувача 16. У першому варіанті паралельного з'єднання реактора 12 і активного опору 14 здійснюються стабільні обмеження однофазних ємнісних струмів замикання на землю реактором і усунення електромагнітних коливальних процесів активним опором. У другому варіанті паралельного з'єднання активного опору 14 і конденсатора 15 здійснюються обмеження однофазних індуктивних струмів замикання на землю конденсатором і усунення ємнісних коливальних процесів активним опором. У третьому варіанті паралельного з'єднання реактора 12 і конденсатора 15 здійснюються ефективні обмеження величин ємнісних або індуктивних струмів замикання на землю реактором 12 або конденсатором 15 при безпосередній функціональній можливості змін результуючи х опорів, включаючи виникнення паралельного резонансного контуру з повним обмеженням величини однофазного струму замикання на землю, тобто перекладом нейтралі пристрою в ізольований режим навіть при включеному однофазному заземляючому вимикачі 19. У четвертому варіанті знов здійснюються ефективні обмеження величин ємнісних або індуктив 5 39301 них стр умів замикання на землю, вказаними реактором 12 або конденсатором 15 з можливістю їх функціонування знов в резонансному режимі, але заземлення нейтралі вже здійснюється через активний опір 14 з обмеженнями до допустимих меж однофазних струмів замикання на землю і внутрішніх перенапруг, включаючи усунення можливих ферорезонансних і резонансних явищ. Комп’ютерна в ерстка Л. Купенко 6 Джерела інформації: 1. Патент Російської Федерації на винахід №2284083 "Пристрій компенсації однофазних ємнісних струмів замикання і обмеження внутрішніх перенапруг у високовольтних мережах", 2006; 2. Патент України на корисну модель №14689 "Пристрій вимірювання потужності прямої і зворотної послідовності", 2006. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
