Система відновлення срібла з відходів

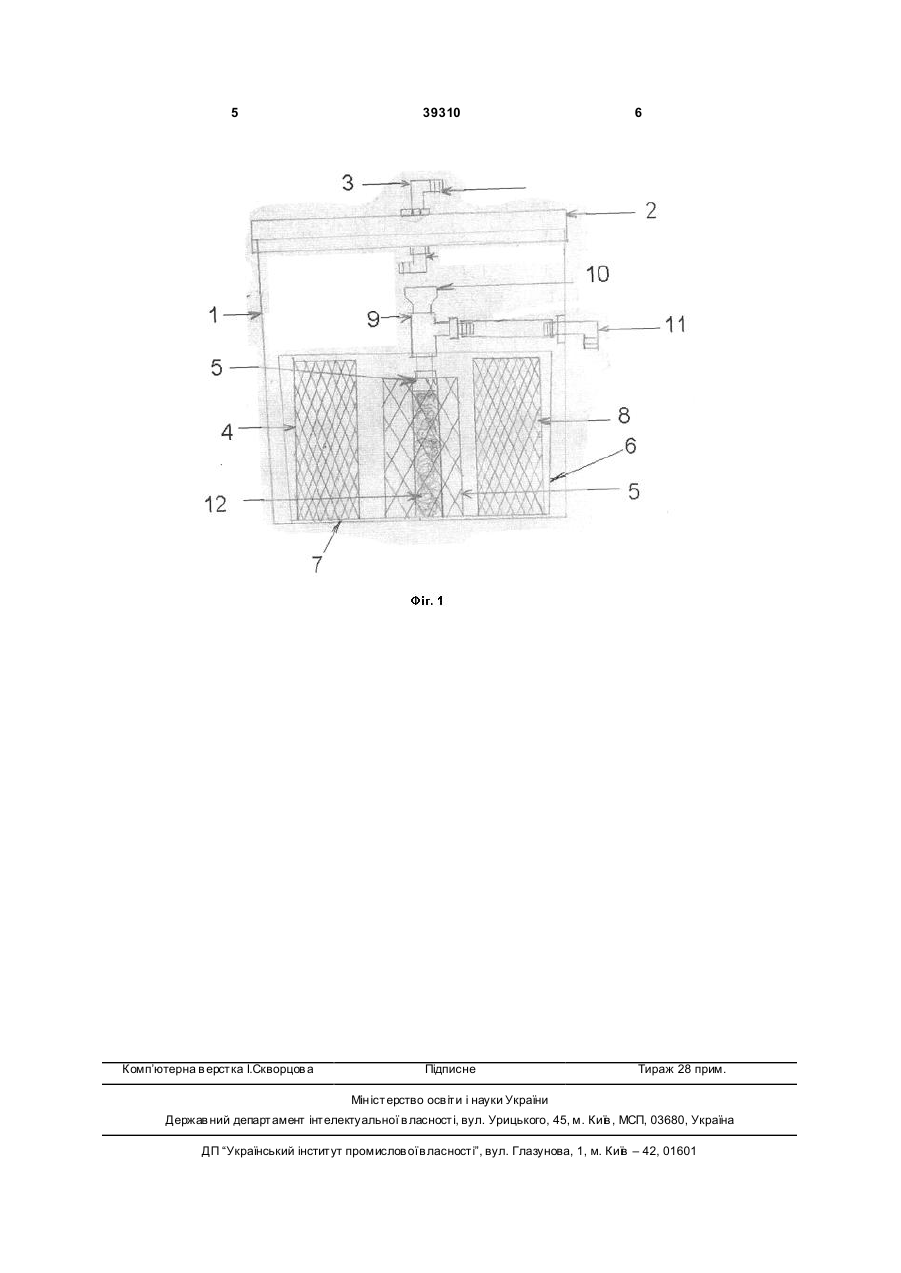

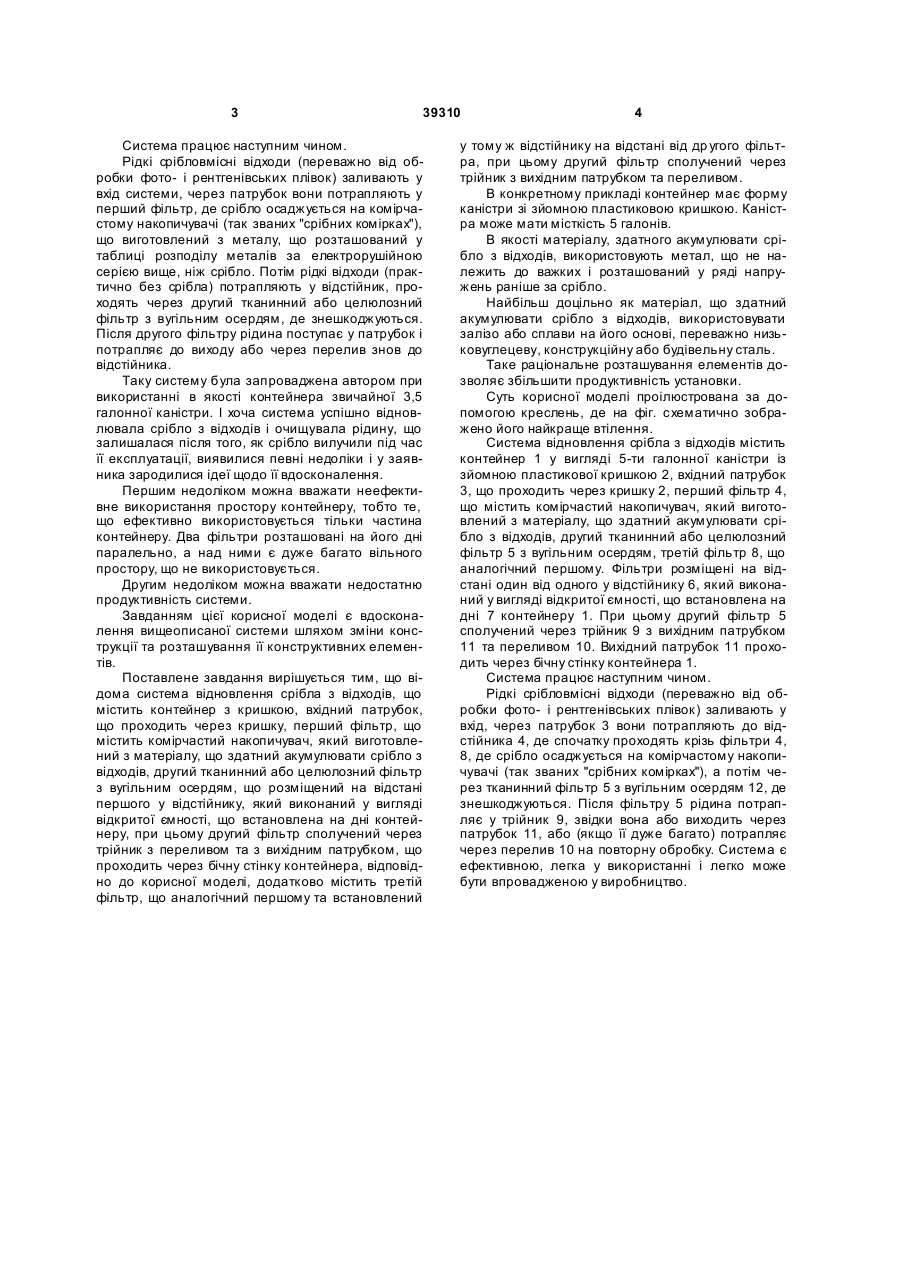

1. Система відновлення срібла з відходів, що містить контейнер (1) з кришкою (2), вхідний патрубок (3), що проходить через кришку (2), перший фільтр (4), що містить комірчастий накопичувач, який виготовлений з матеріалу, здатного акумулювати срібло з відходів, другий тканинний або целюлозний фільтр (5) з вугільним осердям, що розміщений на відстані від першого у відстійнику (6), який виконаний у вигляді відкритої ємності, що встановлена на дні (7) контейнера (1), при цьому другий фільтр (5) сполучений через трійник (9) з переливом (10) та з вихідним патрубком (11), що проходить через бічну стінку контейнера (1), яка 3 39310 Система працює наступним чином. Рідкі срібловмісні відходи (переважно від обробки фото- і рентгенівських плівок) заливають у вхід системи, через патрубок вони потрапляють у перший фільтр, де срібло осаджується на комірчастому накопичувачі (так званих "срібних комірках"), що виготовлений з металу, що розташований у таблиці розподілу металів за електрорушійною серією вище, ніж срібло. Потім рідкі відходи (практично без срібла) потрапляють у відстійник, проходять через другий тканинний або целюлозний фільтр з вугільним осердям, де знешкоджуються. Після другого фільтру рідина поступає у патрубок і потрапляє до виходу або через перелив знов до відстійника. Таку систему була запроваджена автором при використанні в якості контейнера звичайної 3,5 галонної каністри. І хоча система успішно відновлювала срібло з відходів і очищувала рідину, що залишалася після того, як срібло вилучили під час її експлуатації, виявилися певні недоліки і у заявника зародилися ідеї щодо її вдосконалення. Першим недоліком можна вважати неефективне використання простору контейнеру, тобто те, що ефективно використовується тільки частина контейнеру. Два фільтри розташовані на його дні паралельно, а над ними є дуже багато вільного простору, що не використовується. Другим недоліком можна вважати недостатню продуктивність системи. Завданням цієї корисної моделі є вдосконалення вищеописаної системи шляхом зміни конструкції та розташування її конструктивних елементів. Поставлене завдання вирішується тим, що відома система відновлення срібла з відходів, що містить контейнер з кришкою, вхідний патрубок, що проходить через кришку, перший фільтр, що містить комірчастий накопичувач, який виготовлений з матеріалу, що здатний акумулювати срібло з відходів, другий тканинний або целюлозний фільтр з вугільним осердям, що розміщений на відстані першого у відстійнику, який виконаний у вигляді відкритої ємності, що встановлена на дні контейнеру, при цьому другий фільтр сполучений через трійник з переливом та з вихідним патрубком, що проходить через бічну стінку контейнера, відповідно до корисної моделі, додатково містить третій фільтр, що аналогічний першому та встановлений 4 у тому ж відстійнику на відстані від др угого фільтра, при цьому другий фільтр сполучений через трійник з вихідним патрубком та переливом. В конкретному прикладі контейнер має форму каністри зі зйомною пластиковою кришкою. Каністра може мати місткість 5 галонів. В якості матеріалу, здатного акумулювати срібло з відходів, використовують метал, що не належить до важких і розташований у ряді напружень раніше за срібло. Найбільш доцільно як матеріал, що здатний акумулювати срібло з відходів, використовувати залізо або сплави на його основі, переважно низьковуглецеву, конструкційну або будівельну сталь. Таке раціональне розташування елементів дозволяє збільшити продуктивність установки. Суть корисної моделі проілюстрована за допомогою креслень, де на фіг. схематично зображено його найкраще втілення. Система відновлення срібла з відходів містить контейнер 1 у вигляді 5-ти галонної каністри із зйомною пластикової кришкою 2, вхідний патрубок 3, що проходить через кришку 2, перший фільтр 4, що містить комірчастий накопичувач, який виготовлений з матеріалу, що здатний акумулювати срібло з відходів, другий тканинний або целюлозний фільтр 5 з вугільним осердям, третій фільтр 8, що аналогічний першому. Фільтри розміщені на відстані один від одного у відстійнику 6, який виконаний у вигляді відкритої ємності, що встановлена на дні 7 контейнеру 1. При цьому другий фільтр 5 сполучений через трійник 9 з вихідним патрубком 11 та переливом 10. Вихідний патрубок 11 проходить через бічну стінку контейнера 1. Система працює наступним чином. Рідкі срібловмісні відходи (переважно від обробки фото- і рентгенівських плівок) заливають у вхід, через патрубок 3 вони потрапляють до відстійника 4, де спочатку проходять крізь фільтри 4, 8, де срібло осаджується на комірчастому накопичувачі (так званих "срібних комірках"), а потім через тканинний фільтр 5 з вугільним осердям 12, де знешкоджуються. Після фільтру 5 рідина потрапляє у трійник 9, звідки вона або виходить через патрубок 11, або (якщо її дуже багато) потрапляє через перелив 10 на повторну обробку. Система є ефективною, легка у використанні і легко може бути впровадженою у виробництво. 5 Комп’ютерна в ерстка І.Скворцов а 39310 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
