Ферозондовий магнітовимірювальний канал

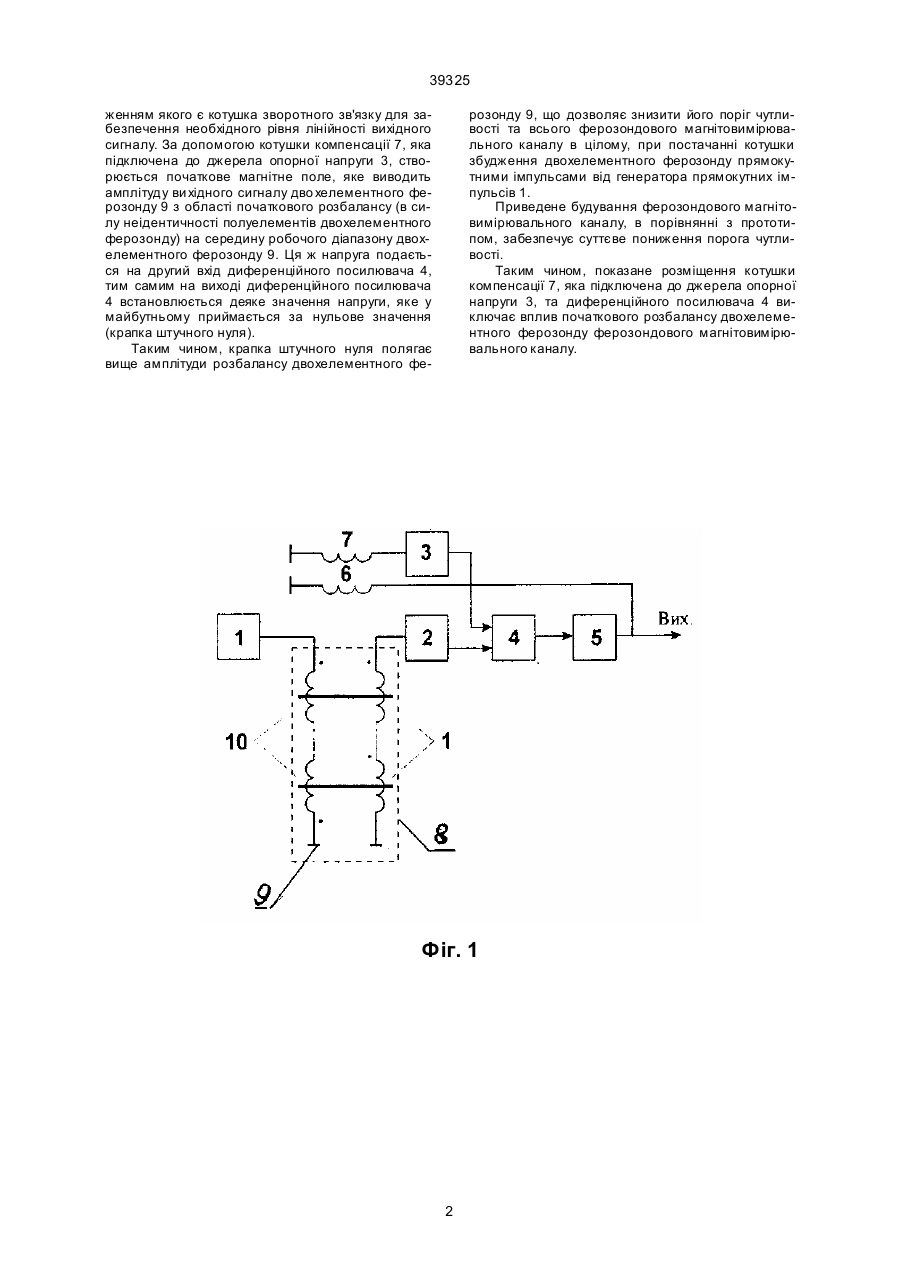

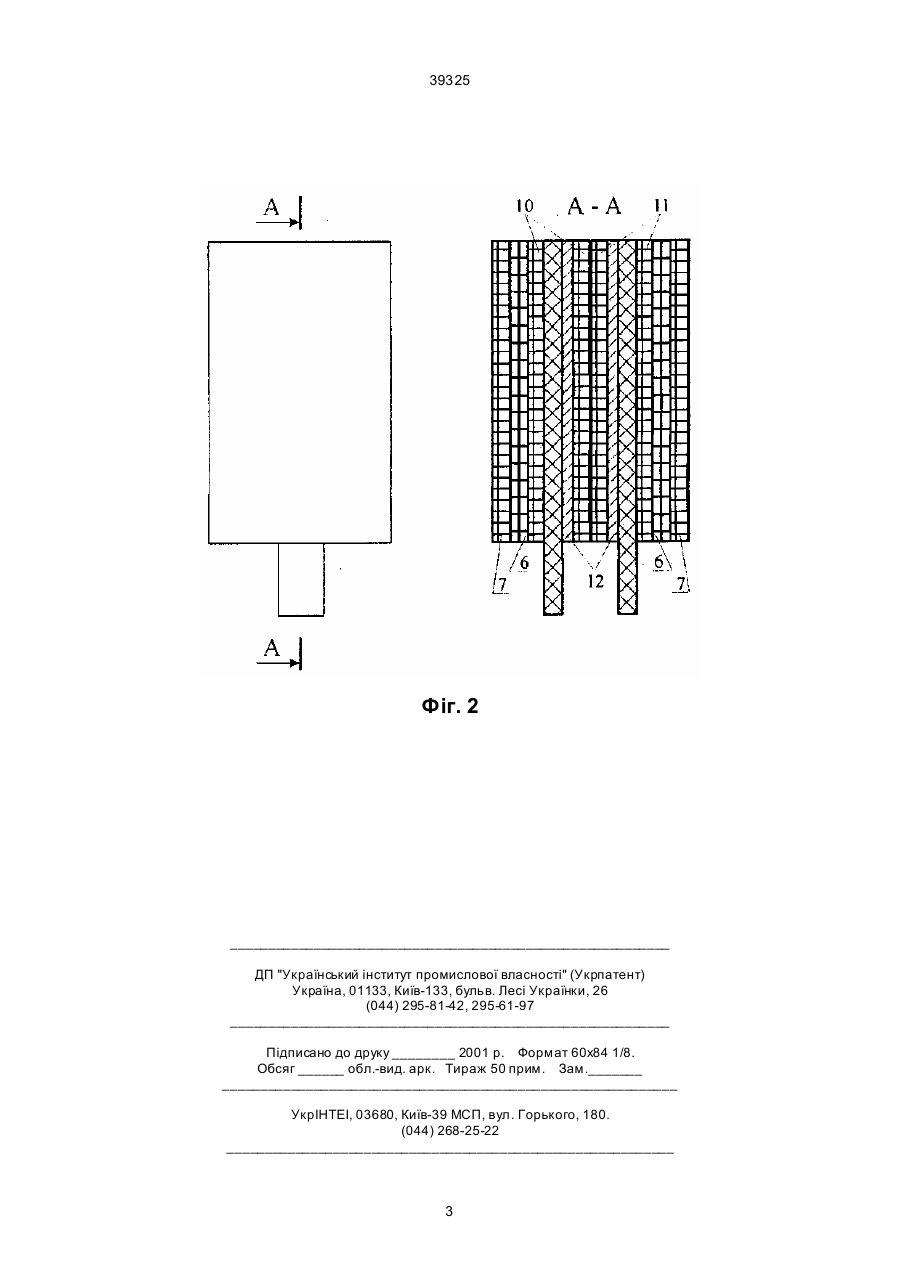

Ферозондовий магнітовимірювальний канал, який містить двохелементний ферозонд, генератор прямокутних імпульсів, амплітудний детектор, підсилювач потужності та котушку зворотного зв'язку, який відрізняється тим, що в ферозондовий магнітовимірювальний канал введена додатково котушка компенсації, яка підключена до джерела опорної напруги, та диференційний підсилювач, який підключено між амплітудним детектором та підсилювачем потужності. (19) (21) 2000031600 (22) 21.03.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Мирошников Вадим Володимирович, Шевченко Олександр Іванович, Романенко Андрій Володимирович, Калашникова Ольга Миколаївна (73) Східноукраїнський державний університет 39325 женням якого є котушка зворотного зв'язку для забезпечення необхідного рівня лінійності вихідного сигналу. За допомогою котушки компенсації 7, яка підключена до джерела опорної напруги 3, створюється початкове магнітне поле, яке виводить амплітуду ви хідного сигналу дво хелементного ферозонду 9 з області початкового розбалансу (в силу неідентичності полуелементів двохелементного ферозонду) на середину робочого діапазону двохелементного ферозонду 9. Ця ж напруга подається на другий вхід диференційного посилювача 4, тим самим на виході диференційного посилювача 4 встановлюється деяке значення напруги, яке у майбутньому приймається за нульове значення (крапка штучного нуля). Таким чином, крапка штучного нуля полягає вище амплітуди розбалансу двохелементного фе розонду 9, що дозволяє знизити його поріг чутливості та всього ферозондового магнітовимірювального каналу в цілому, при постачанні котушки збудження двохелементного ферозонду прямокутними імпульсами від генератора прямокутних імпульсів 1. Приведене будування ферозондового магнітовимірювального каналу, в порівнянні з прототипом, забезпечує суттєве пониження порога чутливості. Таким чином, показане розміщення котушки компенсації 7, яка підключена до джерела опорної напруги 3, та диференційного посилювача 4 виключає вплив початкового розбалансу двохелементного ферозонду ферозондового магнітовимірювального каналу. Фіг. 1 2 39325 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
