Пристрій для одержання махрових тканин

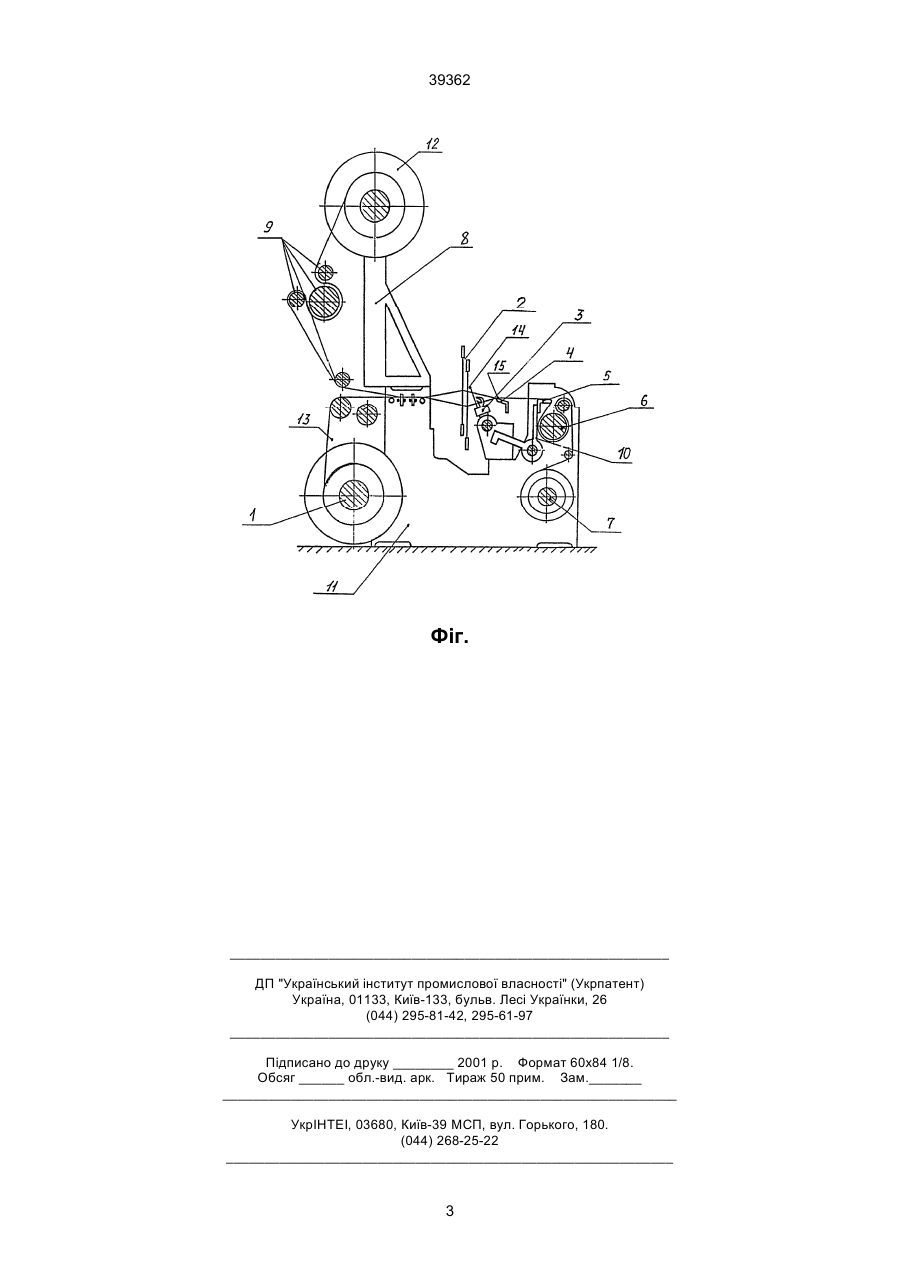

Пристрій для одержання махрових тканин, що ня для установки навоїв петельної основи встаноскладається із механізму установки і відпуску освлено механізм відпустку петельної основи, а на нови (1), зевоутворювального механізму (2), мехарамі пристрою встановлено і шарнірно закріплено нізму прокладання і прибою уточної нитки (3), опомеханізм приводу грудниці, який через важільну ри тканини (4), грудниці (5), вал'яну з товарним систему зв'язаний з зевоутворювальним мехарегулятором (6), механізму намотування тканини нізмом. ________________________________ 39362 Одержання махрових тканин на запропонованому пристрої здійснюється за відповідною схемою. Петельна основа 12 встановлюється на пристосуванні для установки навоїв петельної основи. Нитки петельної основи проходять через валики механізму відпустки петельної основи і разом з нитками грунтової основи 13 проходять через зевоутворювальний механізм, через бердо 14 механізму прокладання і прибою уточної нитки. Після механізму прокладання і прибою уточної нитки утворюється махрова тканина, що проходить над опорою тканини, через грудницю i вал'ян з товарним регулятором i намотується на товарний валик механізму намотування тканини. При роботі пристрою нитки грунтової основи знаходяться під постійним натягом, що значно вище, ніж натяг нитки петельної основи. Під час прокладання перших двох уточних ниток грудниця за допомогою механізму приводу відсуває опушку тканини 15 на визначену відстань, за рахунок чого утворюється недосека, а в момент прибою третьої уточної нитки - наближає опушку тканини до лінії прибою. Усі три уточні нитки прибиваються бердом до опушки тканини, усуваючи недосеку, i в цей момент за рахунок різниці натягу ниток грунтової і петельної основ утворюється один ряд петель з ниток петельної основи. Після утворення цього ряду петель, опушка тканини грудницею відводиться від лінії прибою i при прокладанні наступних двох уточних ниток знову утворюється недосека, що усувається з утворенням наступного ряду петель в момент прибою третьої уточної нитки. При постійному повторенні описаного циклу одержання рядів петель утворюється махрова тканина. Відзнакою описуваного пристрою від відомого є те, що для одержання махрових тканин не потрібно додаткових витрат у придбанні спеціального пристрою для одержання махрових тканин. Навпаки, більш повно використовується наявний пристрій, за допомогою якого виробляються тканини немахрового асортименту. За допомогою запропонованого пристрою можна виробляти махрові тканини різноманітного асортименту і різноманітного призначення: тканина для пошиття одягу, полотно для простирадла, рушники різної ширини та ін. Запропонований пристрій дозволяє здобути махрову тканину за такими показниками: розривне навантаження, кгс: по основі - 18, по утку - 24; тривкість закріплення петлі на махрових тканинах - 49,05 сН; поверхнева щільність - 280-450 г/м2; водопоглинання для махрових тканин, % за 10 хв.: 315-382; капілярність, мм за 30 хв: 85-110. Капілярність махрових тканин визначали по ДЕСТ 3816-81. Поверхневу щільність визначали по ДЕСТ 3811-72. Розривне навантаження визначали по ДЕСТ 3813-72. Тривкість закріплення петельних ниток визначали по ДЕСТ 23351-78. Водопоглинання махрових тканин визначали по ДЕСТ 11027-80. Ширину готової махрової тканини визначали по ДЕСТ 9205-75. За художньо-естетичними показниками махрові тканини відповідають зразкам (еталонам) відповідно ДЕСТ 15.007-88. 2 39362 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
