Електроіндукційний пристрій високої напруги

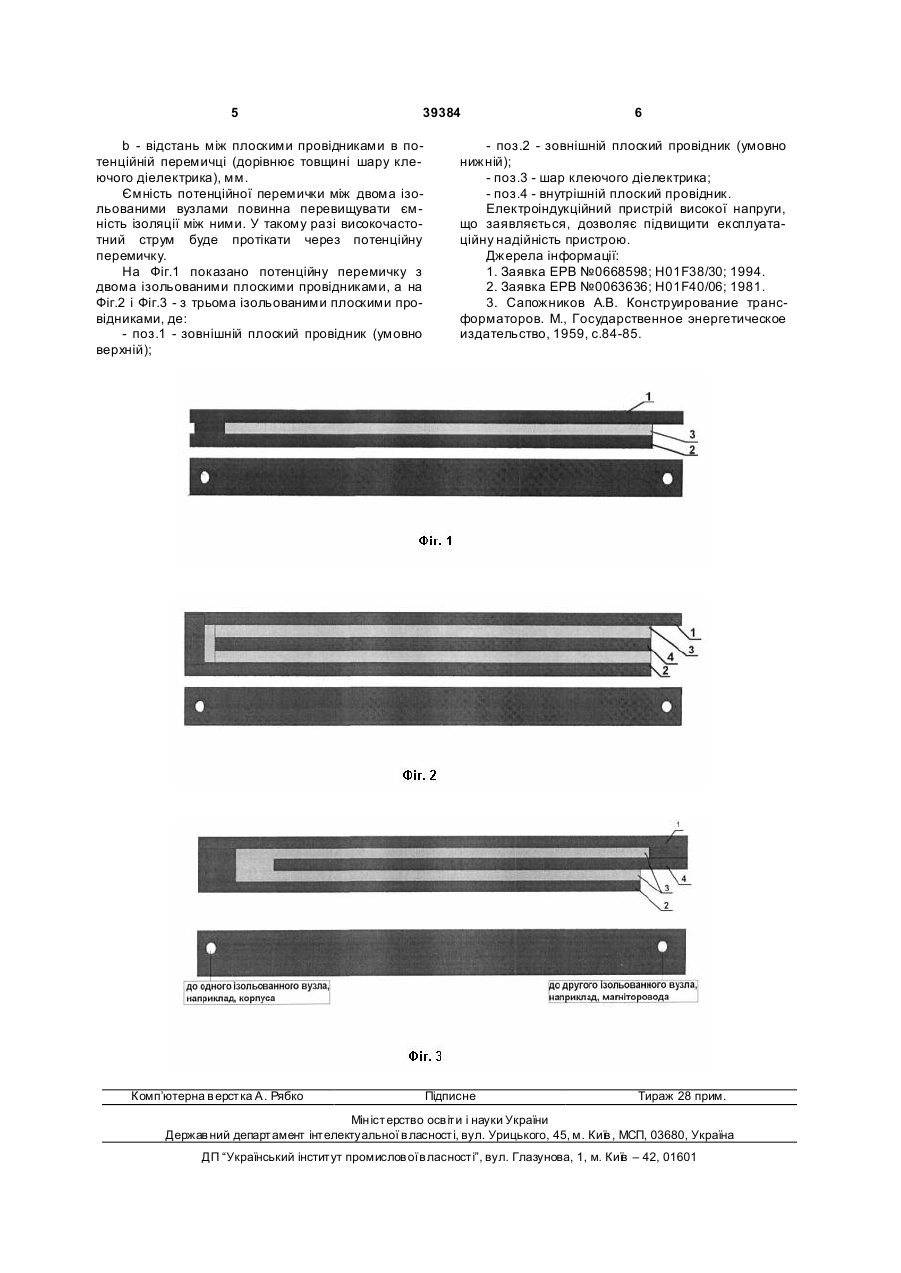

1. Електроіндукційний пристрій високої напруги, що містить ізольовані вузли: заповнений ізолюючим середовищем корпус з розширником, щонайменше один магнітопровід і щонайменше одну первинну та одну вторинну обмотки, а також встановлені між ними потенційні перемички, який відрізняється тим, що потенційні перемички мають 3 39384 з крутим фронтом без ефекту відображення і без ємнісного впливу на потенціал вторинної обмотки. Недоліком відомого трансформатора струму з кільцевим магнітопроводом для встановлення в закритий розподільний пристрій є те, що його конструкція дозволяє захищати пристрій від перенапруг та ємнісних струмів промислової частоти (50Гц). Відомий силовий трансформатор [Сапожников А.В. Конструирование трансформаторов. М., Государственное энергетическое издательство, 1959, с.84-85], що містить бак з розширником, з сталевими кріпленнями магнітопровід, обмотки високої та низької напруги, ізоляцію. Всередині баку між обмотками, які знаходяться під напругою, та заземленими частинами бака існує електричне поле. Якщо активну трансформаторну сталь і решту кріплення магнітопровода не заземлити, то вони, знаходячись у полі обмоток, набудуть деякого потенціалу. При цьому між окремими металевими частинами і між ними і баком виникають різниці потенціалів, які можуть призвести до виникнення розрядів. Останні ж викликають старіння ізоляції, розклад ізолюючої рідини, наприклад, трансформаторного масла, або пробій ізоляції. Тому магнітопровід та його кріплення заземляють з тим, щоб активна трансформаторна сталь і всі зв'язані з нею частини мали один і той же потенціал - потенціал бака (землі). Вирівнювання потенціалів різних ізольованих частин магнітопровода і бака виконується за допомогою металевих перемичок (заземлюючих стрічок). Даний силовий трансформатор приймаємо за найближчий аналог. Недоліком відомого силового трансформатора є те, що така конструкція забезпечує вирівнювання потенціалів ізольованих складових частин трансформатора, але не захищає їх від пошкодження струмами високої частоти. В основу корисної моделі поставлена задача розробки конструкції електроіндукційного пристрою високої напруги, в якому забезпечується разом з вирівнюванням потенціалів між його ізольованими складовими вузлами також зменшення протікання високочастотного струму по ємності ізоляції і, як слід, підвищення надійності та збільшення строку безаварійної експлуатації. Розв'язання поставленої задачі забезпечує електроіндукційний пристрій високої напруги, що містить ізольовані вузли: заповнений ізолюючим середовищем корпус з розширником, щонайменше один магнітопровід і щонайменше одну первинну та одну вторинну обмотки, а також встановлені між ними потенційні перемички, завдяки тому, що потенційні перемички мають конструкцію електричного конденсатора з обкладками не менше двох ізольованих один від іншого плоских провідників з рівномірним шаром клеючого діелектрика між ними, при цьому потенційні перемички виконані таким чином, щоб забезпечувалась можливість підключення кожної з них одним зовнішнім своїм плоским провідником між двома ізольованими вузлами, другим і одним з слідуючих за зовнішніми внутрішнім плоским провідником - до одного з тієї ж пари ізольованих вузлів. У якості плоских прові 4 дників використані мідні пластини, а клеючого діелектрика - електроізоляційний лак. Технічний результат, який досягається при використанні корисної моделі, що заявляється: - зменшується нагрів активної частини і корпуса електроіндукційного пристрою високої напруги завдяки зменшенню протікання високочастотного струму по ємності ізоляції і замикання його через більшу ємність потенційної перемички; - знижується вірогідність вигорання ізоляційних проміжків між ізольованими вузлами; - зменшується старіння ізоляції та ізолюючого середовища. Електроіндукційний пристрій високої напруги, що заявляється, пояснюється наведеними нижче описом і кресленнями, де: Фіг.1 - потенційна перемичка з двома ізольованими плоскими провідниками (вид спереду та зверху); Фіг.2 - потенційна перемичка з трьома ізольованими плоскими провідниками; Фіг.3 - потенційна перемичка з трьома ізольованими плоскими провідниками. По корисній моделі електроіндукційний пристрій високої напруги містить ізольовані вузли: герметичний, заповнений ізолюючим середовищем корпус з розширником, щонайменше один магнітопровід і щонайменше одну первинну та одну вторинну обмотки, а також встановленні між ними потенційні перемички, які мають конструкцію електричного конденсатора. Кожна з потенційних перемичок (Фіг.1, Фіг.2, Фіг.3), що встановлюються в електроіндукційному пристрої високої напруги (наприклад між магнітопроводом і корпусом, між первинною обмоткою і розширником), складається з не менше, як двох ізольованих плоских провідників, наприклад, мідних, з рівномірним шаром клеючого діелектрика (електроізоляційного лаку) між ними. Потенційна перемичка виконується таким чином, щоб забезпечувалась можливість підключення кожної з них одним зовнішнім своїм плоским провідником (умовно верхнім, який виконує функції вирівнювання потенціалу) між парою ізольованих вузлів, а др угим (умовно нижнім) і одним з слідуючих за зовнішніми внутрішнім плоским провідником - до одного з тієї ж пари ізольованих вузлів. Ці плоскі провідники потенційної перемички разом з діелектриком між ними визначають ємність для протікання високочастотного струму. Кількість плоских провідників та товщина шару клеючого діелектрика визначаються в залежності від ємності ізоляції між вузлами. Ємність потенційної перемички визначається по формулі: e ×e×S ×n (пФ) C= o b×2 де: eо - проникність діелектрична вакууму, eо=8,85×10-3пФ/мм; e - проникність відносна діелектрична клеючого діелектрика, пФ/мм; S - площа плоского провідника потенційної перемички, мм 2; n - кількість плоских провідників в потенціальній перемичці, шт; 5 39384 b - відстань між плоскими провідниками в потенційній перемичці (дорівнює товщині шару клеючого діелектрика), мм. Ємність потенційної перемички між двома ізольованими вузлами повинна перевищувати ємність ізоляції між ними. У такому разі високочастотний струм буде протікати через потенційну перемичку. На Фіг.1 показано потенційну перемичку з двома ізольованими плоскими провідниками, а на Фіг.2 і Фіг.3 - з трьома ізольованими плоскими провідниками, де: - поз.1 - зовнішній плоский провідник (умовно верхній); Комп’ютерна в ерстка А. Рябко 6 - поз.2 - зовнішній плоский провідник (умовно нижній); - поз.3 - шар клеючого діелектрика; - поз.4 - внутрішній плоский провідник. Електроіндукційний пристрій високої напруги, що заявляється, дозволяє підвищити експлуатаційну надійність пристрою. Джерела інформації: 1. Заявка ЕРВ №0668598; Н01F38/30; 1994. 2. Заявка ЕРВ №0063636; Н01F40/06; 1981. 3. Сапожников А.В. Конструирование трансформаторов. М., Государственное энергетическое издательство, 1959, с.84-85. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
