Механізм фіксації шнурів підйому горизонтальних світлозахисних жалюзі

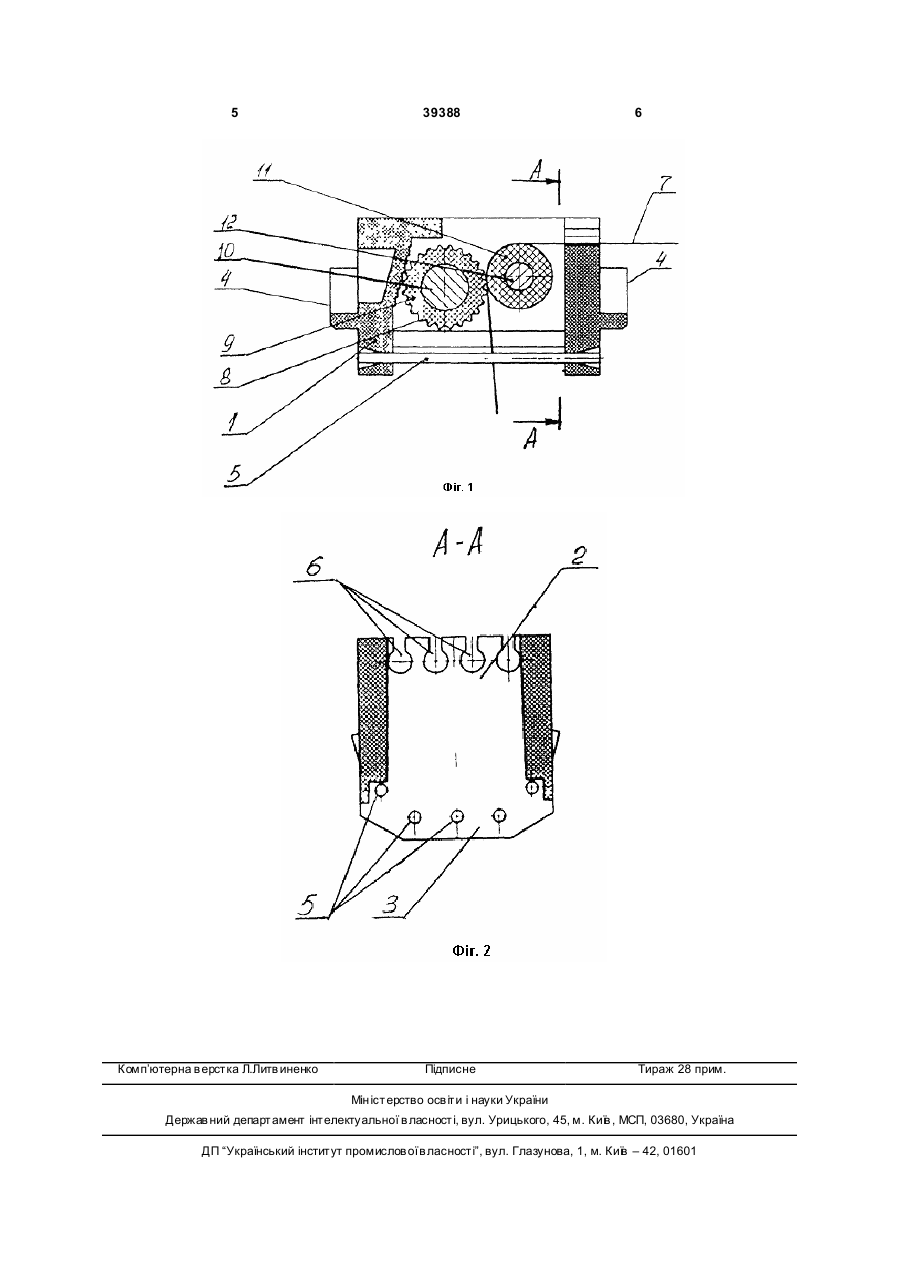

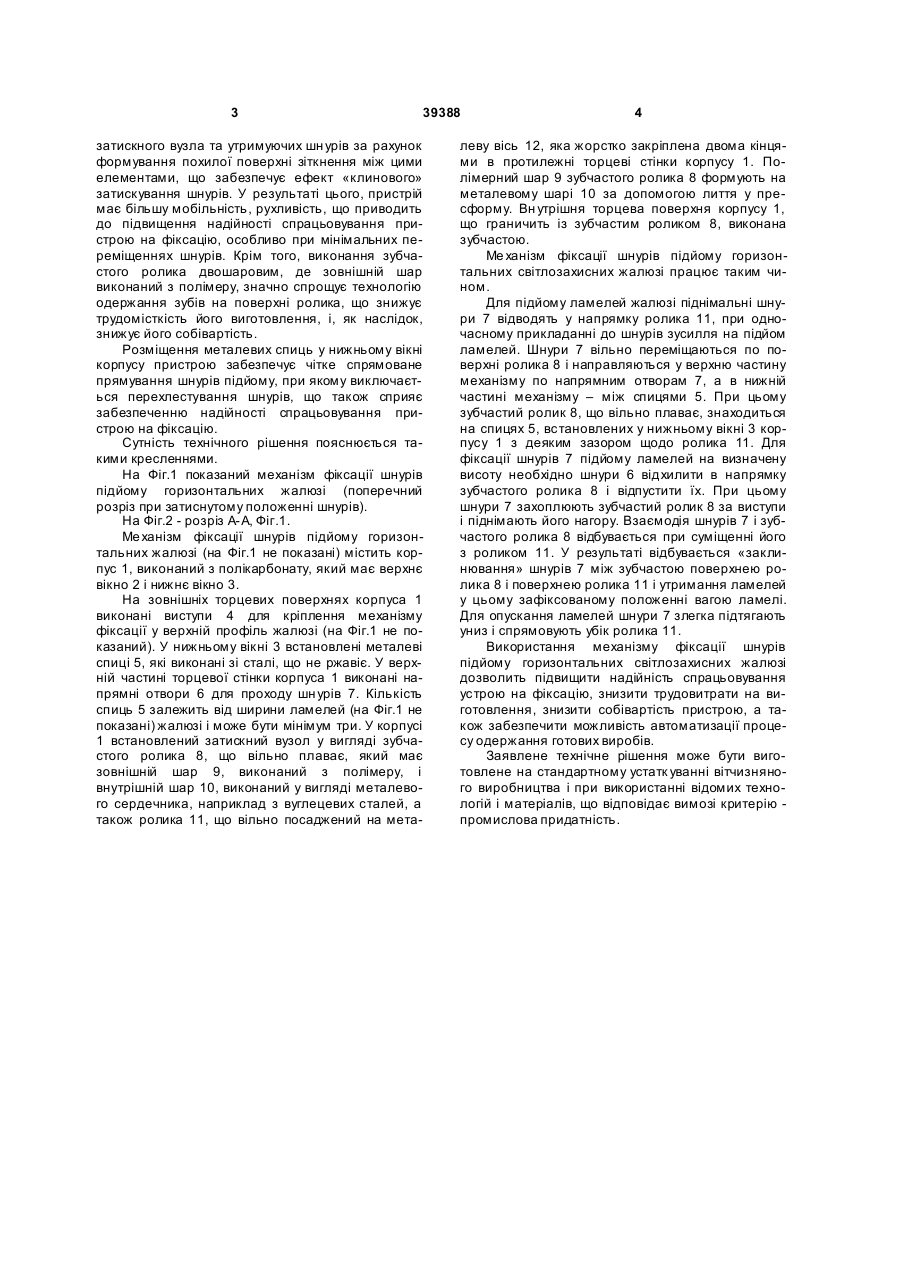

Механізм фіксації шнурів підйому горизонтальних світлозахисних жалюзі, що містить корпус з внутрішньою похилою зубчастою поверхнею, верхнім та нижнім вікнами і встановлений в корпусі 3 39388 затискного вузла та утримуючих шн урів за рахунок формування похилої поверхні зіткнення між цими елементами, що забезпечує ефект «клинового» затискування шнурів. У результаті цього, пристрій має більшу мобільність, рухливість, що приводить до підвищення надійності спрацьовування пристрою на фіксацію, особливо при мінімальних переміщеннях шнурів. Крім того, виконання зубчастого ролика двошаровим, де зовнішній шар виконаний з полімеру, значно спрощує технологію одержання зубів на поверхні ролика, що знижує трудомісткість його виготовлення, і, як наслідок, знижує його собівартість. Розміщення металевих спиць у нижньому вікні корпусу пристрою забезпечує чітке спрямоване прямування шнурів підйому, при якому виключається перехлестування шнурів, що також сприяє забезпеченню надійності спрацьовування пристрою на фіксацію. Сутність технічного рішення пояснюється такими кресленнями. На Фіг.1 показаний механізм фіксації шнурів підйому горизонтальних жалюзі (поперечний розріз при затиснутому положенні шнурів). На Фіг.2 - розріз А-А, Фіг.1. Ме ханізм фіксації шнурів підйому горизонтальних жалюзі (на Фіг.1 не показані) містить корпус 1, виконаний з полікарбонату, який має верхнє вікно 2 і нижнє вікно 3. На зовнішніх торцевих поверхнях корпуса 1 виконані виступи 4 для кріплення механізму фіксації у верхній профіль жалюзі (на Фіг.1 не показаний). У нижньому вікні 3 встановлені металеві спиці 5, які виконані зі сталі, що не ржавіє. У верхній частині торцевої стінки корпуса 1 виконані напрямні отвори 6 для проходу шн урів 7. Кількість спиць 5 залежить від ширини ламелей (на Фіг.1 не показані) жалюзі і може бути мінімум три. У корпусі 1 встановлений затискний вузол у вигляді зубчастого ролика 8, що вільно плаває, який має зовнішній шар 9, виконаний з полімеру, і внутрішній шар 10, виконаний у вигляді металевого сердечника, наприклад з вуглецевих сталей, а також ролика 11, що вільно посаджений на мета 4 леву вісь 12, яка жорстко закріплена двома кінцями в протилежні торцеві стінки корпусу 1. Полімерний шар 9 зубчастого ролика 8 формують на металевому шарі 10 за допомогою лиття у пресформу. Вн утрішня торцева поверхня корпусу 1, що граничить із зубчастим роликом 8, виконана зубчастою. Ме ханізм фіксації шнурів підйому горизонтальних світлозахисних жалюзі працює таким чином. Для підйому ламелей жалюзі піднімальні шнури 7 відводять у напрямку ролика 11, при одночасному прикладанні до шнурів зусилля на підйом ламелей. Шнури 7 вільно переміщаються по поверхні ролика 8 і направляються у верхню частину механізму по напрямним отворам 7, а в нижній частині механізму – між спицями 5. При цьому зубчастий ролик 8, що вільно плаває, знаходиться на спицях 5, встановлених у нижньому вікні 3 корпусу 1 з деяким зазором щодо ролика 11. Для фіксації шнурів 7 підйому ламелей на визначену висоту необхідно шнури 6 відхилити в напрямку зубчастого ролика 8 і відпустити їх. При цьому шнури 7 захоплюють зубчастий ролик 8 за виступи і піднімають його нагору. Взаємодія шнурів 7 і зубчастого ролика 8 відбувається при суміщенні його з роликом 11. У результаті відбувається «заклинювання» шнурів 7 між зубчастою поверхнею ролика 8 і поверхнею ролика 11 і утримання ламелей у цьому зафіксованому положенні вагою ламелі. Для опускання ламелей шнури 7 злегка підтягають униз і спрямовують убік ролика 11. Використання механізму фіксації шнурів підйому горизонтальних світлозахисних жалюзі дозволить підвищити надійність спрацьовування устрою на фіксацію, знизити трудовитрати на виготовлення, знизити собівартість пристрою, а також забезпечити можливість автоматизації процесу одержання готових виробів. Заявлене технічне рішення може бути виготовлене на стандартному устатк уванні вітчизняного виробництва і при використанні відомих технологій і матеріалів, що відповідає вимозі критерію промислова придатність. 5 Комп’ютерна в ерстка Л.Литв иненко 39388 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
