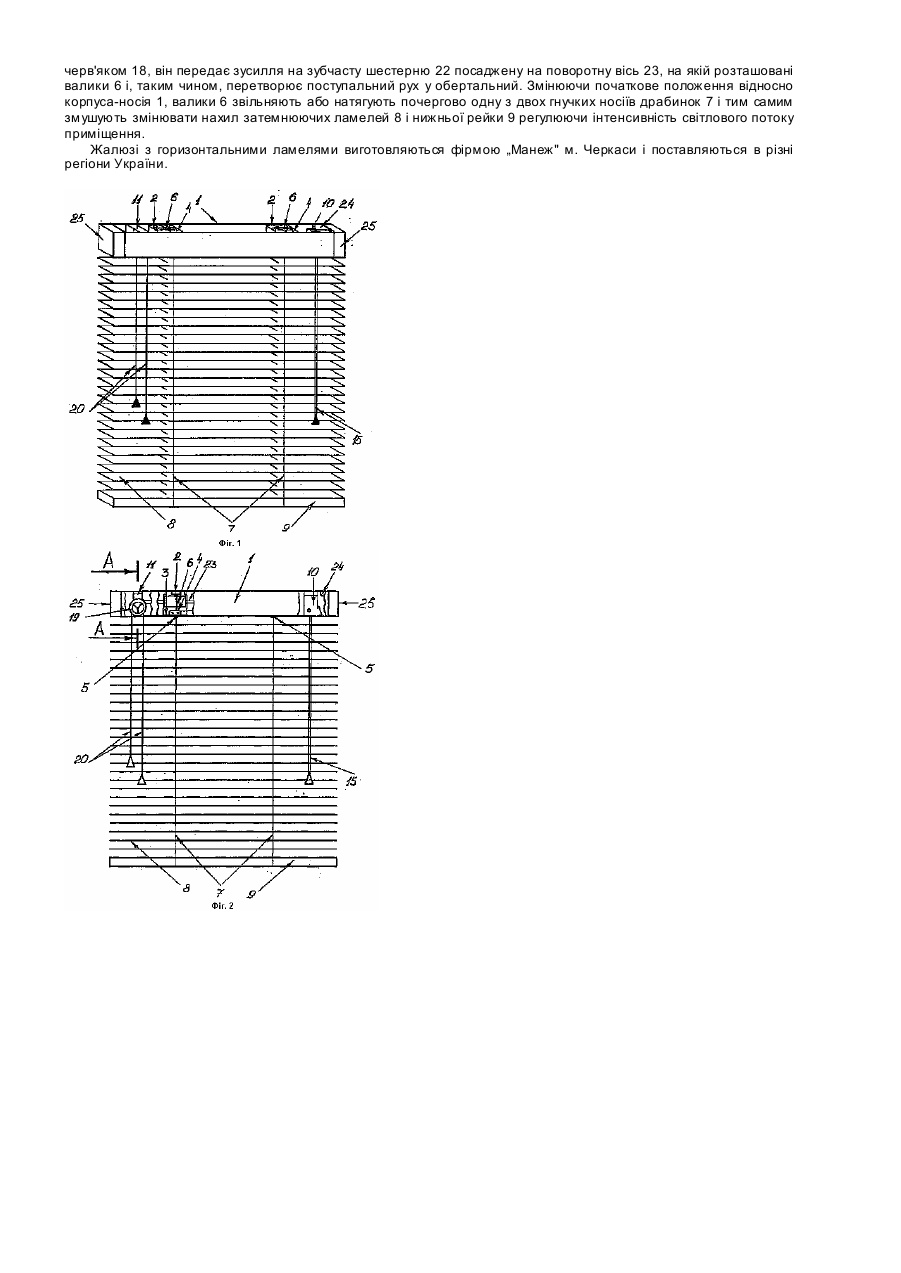

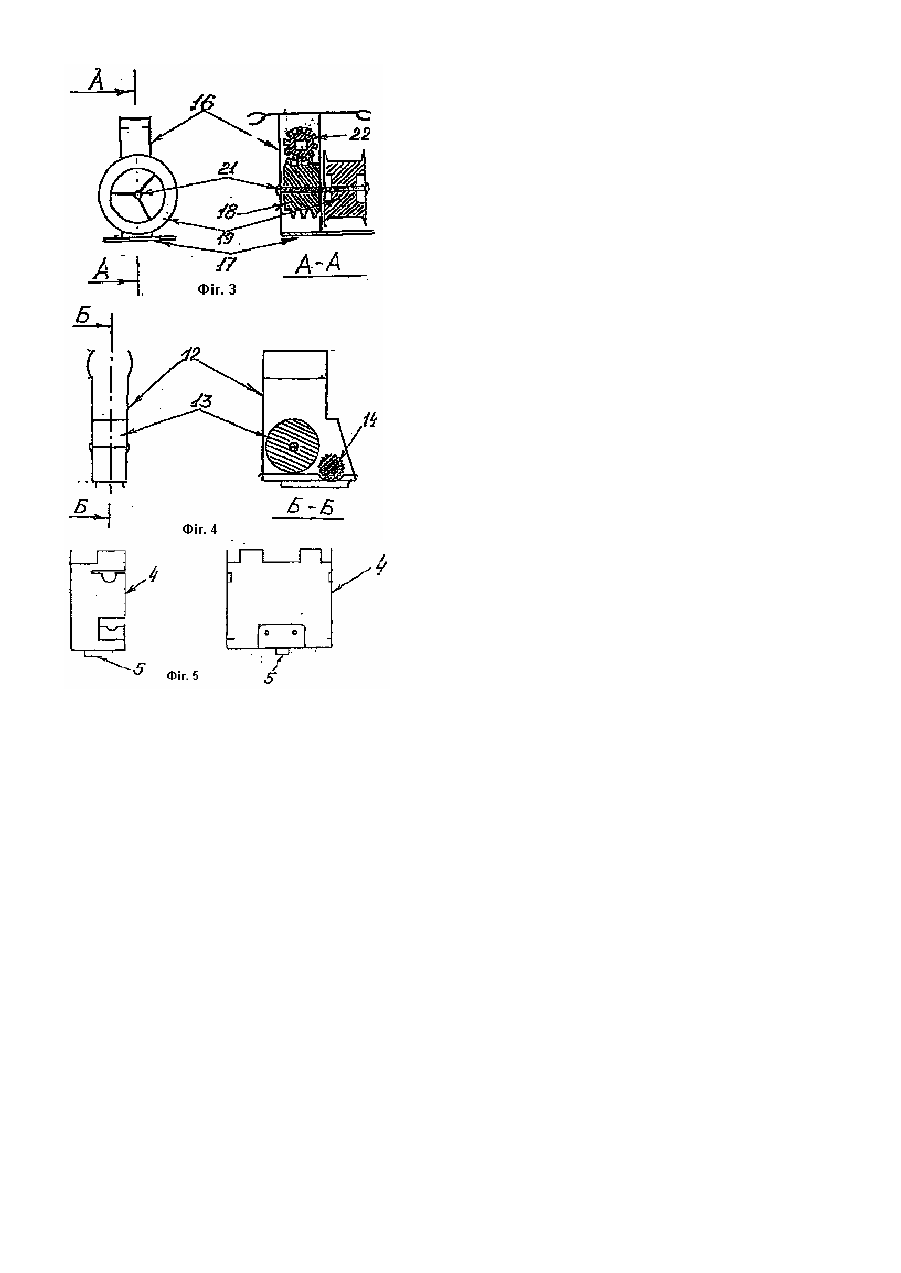

Жалюзі з горизонтальними ламелями

Запропоноване технічне рішення відноситься до захисних пристроїв, регулюючи х проникнення світлового та теплового проміння через вікна житлових і промислових приміщень. Відомі конструкції жалюзі, які здатні регулювати осві тленість приміщення, як правило, непридатні для великих отворів і, навпаки, існуючі жалюзі, які використовуються для закриття великих пройомів не можуть регулювати насиченість світла. Найбільш близьким за технічною суттю є жалюзі з горизонтальними ламелями, що містять коробчастий корпус-носій, змонтований у верхній частині світлового отвору з розташованими в ньому супортами з несучими корзинками, набір затемнюючих елементів-ламелей і нижньої рейки, механізм обертання ламелей з посадженим на його вісь зубчастим черв'яком та механізм фіксації [див. п. України №30841А, Е06В9/26, 2000р.]. Недоліком цих жалюзі є недостатня їх надійність в експлуатації, а також неможливість забезпечення роботоздатності та керованості жалюзі великих розмірів і ваги із-за існуючої конструкції і орієнтації вузлів механізму обертання. Так зачіп зубчастого черв'яка механізму обертання, який взаємодіє з покруткою, витримує тільки незначні навантаження (невеликі за розміром і легкі ламелі), а при значних навантаженнях він просто ламається. В основу корисної моделі поставлена задача в конструкції жалюзі з горизонтальними ламелями підвищити їх надійність в експлуатації та забезпечити роботоздатність та керованість жалюзі великих розмірів і ваги. Поставлена задача вирішується тим, що жалюзі з горизонтальними ламелями, які містять коробчастий корпус-носій змонтований у верхній частині світлового отвору з розташованими в ньому супортами з несучими корзинками, набір затемнюючих елементів-ламелей і нижньої рейки, механізм обертання ламелей з посадженим на його вісь зубчастим черв'яком та механізм фіксації, згідно корисної моделі, механізм обертання додатково споряджений роликом жорстко встановленим на одній осі з зубчастим черв'яком та жорстко прикріпленою до його корпусу платформою, виконаною у вигляді прямокутної пластини, причому вісь механізму обертання розташована паралельно нижній частині коробчастого корпуса-носія, а несучі корзинки супортів додатково споряджені жорстко закріпленими до них "язичками". Підвищення надійності в експлуатації з одночасним забезпеченням роботоздатності та керованості жалюзі великих розмірів і ваги досягається за рахунок того, що жорстко зафіксовані несучі корзинки супорта за допомогою язичків дозволяють утворити жорсткість всієї конструкції. Супорти надійно прикріплені до посадочних місць в корпусі-носії, застраховані від зміщення і деформації під час повороту валиків. Саме ця обставина і відвертає защемлення поворотної осі в несучій корзинці супорта. Вільне обертання поворотної осі дозволяє підвищити надійність роботи механізму обертання. Крім того, конструкція механізму обертання виконана таким чином, що платформа, жорстко прикріплена до його корпусу, забезпечує стійкість даного вузла на посадочному місці в корпусі-носії, дозволяючи збільшити припустиме навантаження при керуванні жалюзі великих розмірів і ваги. Оскільки вісь механізму обертання розташована паралельно нижній частині корпуса-носія, то і посаджений на неї зубчастий черв'як також буде розташований паралельно. Крім того, розміщення на цій же осі ролика дозволяє одержати можливість керувати нахилом затемнюючих ламелей гнучкими тягами. Зусилля, необхідне для керування обертанням жалюзі, зменшується за рахунок збільшення плеча застосування сили. Слід зазначити, що обертання ламелей в данній конструкції здійснюється не за рахунок сили м'язів кисті руки, а за рахунок ваги особи, яка виконує цю дію, що дозволяє збільшувати вагу жалюзі до 15кг. Запропоноване технічне рішення пояснюється кресленнями, де на Фіг.1 представлений загальний вигляд жалюзі, на Фіг.2 показано фронтальну проекцію, на Фіг.3 - розріз по А-А, а на Фіг.4 - по В-В, що пояснюють конструкцію вузлів, на Фіг.5 - супорт (окрема деталь). Жалюзі з горизонтальними ламелями складаються з коробчастого корпуса-носія 1 змонтованого у вер хній частині світлового отвору з розташованими в ньому супортами 2 на підкладках 3, виконаних у вигляді прямокутної пластини з технологічними отворами. Супорти 2 в свою чергу складаються з несучої корзинки 4 жорстко закріпленої на коробчастому корпусі-носії 1 за допомогою „язичків" 5 та валиків 6 на яких закріплені драбинки 7, які несуть затемнюючі елементи-ламелі 8 зафіксовані на нижній рейці 9. Жалюзі споряджені також механізмом фіксації 10 та механізмом обертання 11. Ме ханізм фіксації 10 складається з корпуса 12, ролика 13 і зубчастого ролика 14 між котрими пропущено утримуючий шнур 15, який проходить в свою чергу через технологічні отвори в лам елях 8. Ме ханізм обертання 11 містить корпус 16 з жорстко прикріпленою до нього платформою 17, виконаною у вигляді прямокутної пластини зубчастий черв'як 18; ролик 19 виконаний з можливістю взаємодії з гнучкими тягами 20 і жорстко встановлений на одній осі 21 з зубчастим черв'яком 18 та зубчасту шестерню 22 крізь яку проходить поворотна вісь 23. Вісь 21 механізму обертання розташована паралельно нижній частині коробчастого корпусаносія 1. З обох боків коробчатого корпуса-носія 1 розташовані бокові фіксатори 24 та бокові заглушки 25. Керування жалюзі з горизонтальними ламелями виконується в залежності від бажаного результату. 1. Підйом та опускання ламелей 8, звільняючи отвір для проникнення світлового потоку в приміщення. 2. Обертання ламелей для регулювання інтенсивності світлового потоку. Підйом ламелей здійснюється завдяки натягу вільних кінців утримуючих шн урів 15, другі кінці яких з іншого боку зафіксовані на нижній рейці 9 і проходять крізь технологічні отвори в ламелях 8 і супортах 2 та крізь отвір між роликом 13 і зубчастим роликом 14 механізму фіксації 10. Фіксація повного чи часткового підйому здійснюється за рахунок защемлення утримуючого шнура 15 між роликом 13 і зубчастим роликом 14 механізму фіксації 10. Опускання ламелей 8 здійснюється шляхом вивільнення із защемленням утримуючого шн ура 15. Для того, щоб змінити нахил затемнюючих ламелей 8 необхідно потягнути одну з гн учких тяг 20, яка взаємодіє з роликом 19. Оскільки ролик 19 знаходиться на одній осі 21 механізму обертання 11 з зубчастим черв'яком 18, він передає зусилля на зубчасту шестерню 22 посаджену на поворотну вісь 23, на якій розташовані валики 6 і, таким чином, перетворює поступальний рух у обертальний. Змінюючи початкове положення відносно корпуса-носія 1, валики 6 звільняють або натягують почергово одну з двох гнучких носіїв драбинок 7 і тим самим змушують змінювати нахил затемнюючих ламелей 8 і нижньої рейки 9 регулюючи інтенсивність світлового потоку приміщення. Жалюзі з горизонтальними ламелями виготовляються фірмою „Манеж" м. Черкаси і поставляються в різні регіони України.
