Жалюзі з горизонтальними ламелями

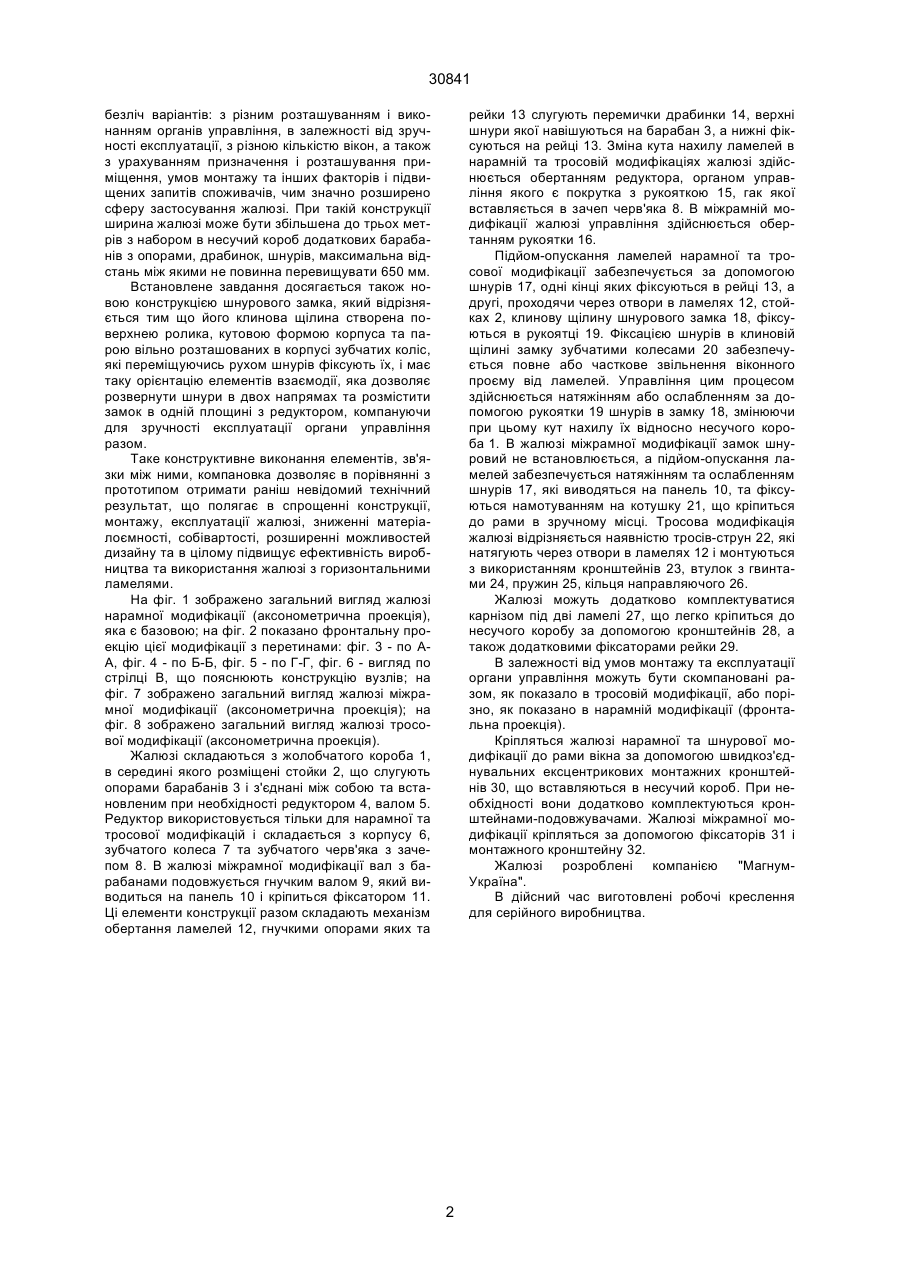

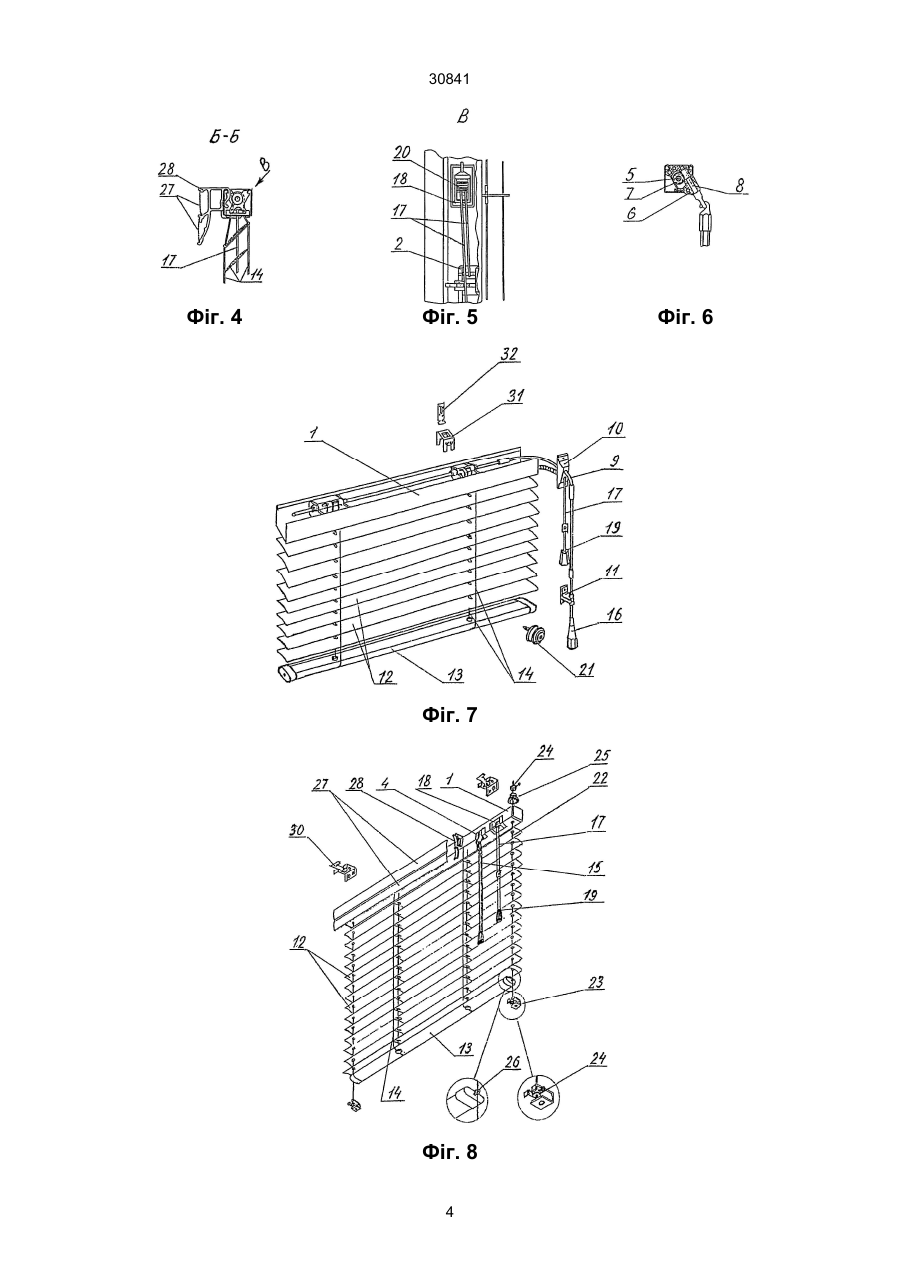

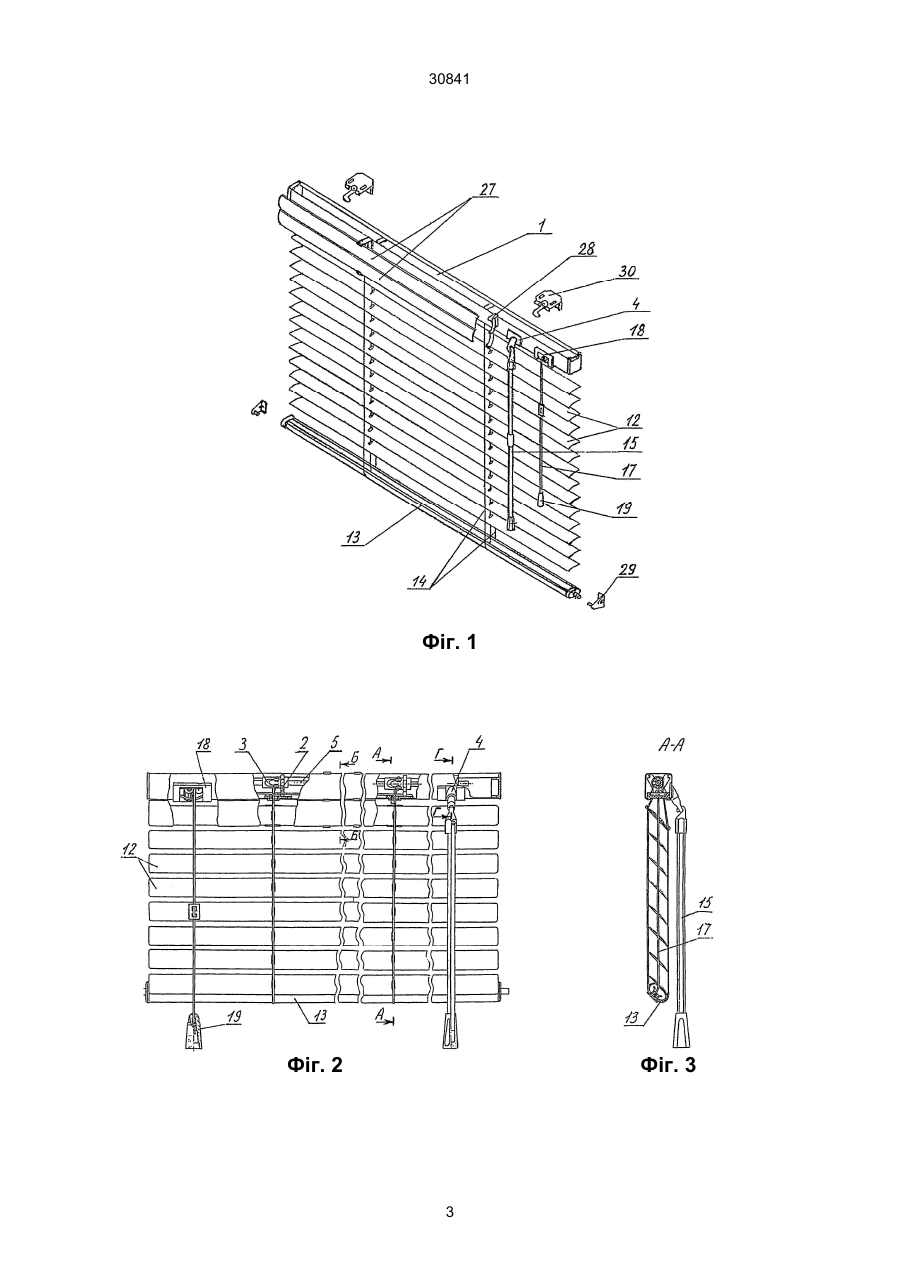

1. Жалюзі з горизонтальними ламелями, основними складовими частинами яких є жолобчатий несучий короб, набір затемнюючих елементів ламелей і нижньої рейки, закріплених на несучих шнурах, сплетених у вигляді драбинок, механізму обертання ламелей, виконаного як червячний редуктор, на валу якого розташовані барабани для шнурів драбинок, шнурів підйому-спуску ламелей, кінці яких проходять через шнуровий замок, що дозволяє регулювати перекриття вікна ламелями і відрізняється тим, що клинова щілина його створена поверхнею ролика, кутовою формою корпуса та парою вільно розташованих в корпусі зубчастих коліс, які переміщуючись рухом шнурів, фіксують 30841 безліч варіантів: з різним розташуванням і виконанням органів управління, в залежності від зручності експлуатації, з різною кількістю вікон, а також з урахуванням призначення і розташування приміщення, умов монтажу та інших факторів і підвищених запитів споживачів, чим значно розширено сферу застосування жалюзі. При такій конструкції ширина жалюзі може бути збільшена до трьох метрів з набором в несучий короб додаткових барабанів з опорами, драбинок, шнурів, максимальна відстань між якими не повинна перевищувати 650 мм. Встановлене завдання досягається також новою конструкцією шнурового замка, який відрізняється тим що його клинова щілина створена поверхнею ролика, кутовою формою корпуса та парою вільно розташованих в корпусі зубчатих коліс, які переміщуючись рухом шнурів фіксують їх, і має таку орієнтацію елементів взаємодії, яка дозволяє розвернути шнури в двох напрямах та розмістити замок в одній площині з редуктором, компануючи для зручності експлуатації органи управління разом. Таке конструктивне виконання елементів, зв'язки між ними, компановка дозволяє в порівнянні з прототипом отримати раніш невідомий технічний результат, що полягає в спрощенні конструкції, монтажу, експлуатації жалюзі, зниженні матеріалоємності, собівартості, розширенні можливостей дизайну та в цілому підвищує ефективність виробництва та використання жалюзі з горизонтальними ламелями. На фіг. 1 зображено загальний вигляд жалюзі нарамної модифікації (аксонометрична проекція), яка є базовою; на фіг. 2 показано фронтальну проекцію цієї модифікації з перетинами: фіг. 3 - по АА, фіг. 4 - по Б-Б, фіг. 5 - по Г-Г, фіг. 6 - вигляд по стрілці В, що пояснюють конструкцію вузлів; на фіг. 7 зображено загальний вигляд жалюзі міжрамної модифікації (аксонометрична проекція); на фіг. 8 зображено загальний вигляд жалюзі тросової модифікації (аксонометрична проекція). Жалюзі складаються з жолобчатого короба 1, в середині якого розміщені стойки 2, що слугують опорами барабанів 3 і з'єднані між собою та встановленим при необхідності редуктором 4, валом 5. Редуктор використовується тільки для нарамної та тросової модифікацій і складається з корпусу 6, зубчатого колеса 7 та зубчатого черв'яка з зачепом 8. В жалюзі міжрамної модифікації вал з барабанами подовжується гнучким валом 9, який виводиться на панель 10 і кріпиться фіксатором 11. Ці елементи конструкції разом складають механізм обертання ламелей 12, гнучкими опорами яких та рейки 13 слугують перемички драбинки 14, верхні шнури якої навішуються на барабан 3, а нижні фіксуються на рейці 13. Зміна кута нахилу ламелей в нарамній та тросовій модифікаціях жалюзі здійснюється обертанням редуктора, органом управління якого є покрутка з рукояткою 15, гак якої вставляється в зачеп черв'яка 8. В міжрамній модифікації жалюзі управління здійснюється обертанням рукоятки 16. Підйом-опускання ламелей нарамної та тросової модифікації забезпечується за допомогою шнурів 17, одні кінці яких фіксуються в рейці 13, а другі, проходячи через отвори в ламелях 12, стойках 2, клинову щілину шнурового замка 18, фіксуються в рукоятці 19. Фіксацією шнурів в клиновій щілині замку зубчатими колесами 20 забезпечується повне або часткове звільнення віконного проєму від ламелей. Управління цим процесом здійснюється натяжінням або ослабленням за допомогою рукоятки 19 шнурів в замку 18, змінюючи при цьому кут нахилу їх відносно несучого короба 1. В жалюзі міжрамної модифікації замок шнуровий не встановлюється, а підйом-опускання ламелей забезпечується натяжінням та ослабленням шнурів 17, які виводяться на панель 10, та фіксуються намотуванням на котушку 21, що кріпиться до рами в зручному місці. Тросова модифікація жалюзі відрізняється наявністю тросів-струн 22, які натягують через отвори в ламелях 12 і монтуються з використанням кронштейнів 23, втулок з гвинтами 24, пружин 25, кільця направляючого 26. Жалюзі можуть додатково комплектуватися карнізом під дві ламелі 27, що легко кріпиться до несучого коробу за допомогою кронштейнів 28, а також додатковими фіксаторами рейки 29. В залежності від умов монтажу та експлуатації органи управління можуть бути скомпановані разом, як показало в тросовій модифікації, або порізно, як показано в нарамній модифікації (фронтальна проекція). Кріпляться жалюзі нарамної та шнурової модифікації до рами вікна за допомогою швидкоз'єднувальних ексцентрикових монтажних кронштейнів 30, що вставляються в несучий короб. При необхідності вони додатково комплектуються кронштейнами-подовжувачами. Жалюзі міжрамної модифікації кріпляться за допомогою фіксаторів 31 і монтажного кронштейну 32. Жалюзі розроблені компанією "МагнумУкраїна". В дійсний час виготовлені робочі креслення для серійного виробництва. 2 30841 Фіг. 1 Фіг. 2 Фіг. 3 3 30841 Фіг. 4 Фіг. 5 Фіг. 7 Фіг. 8 4 Фіг. 6 30841 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
