Хвилевідне навантаження

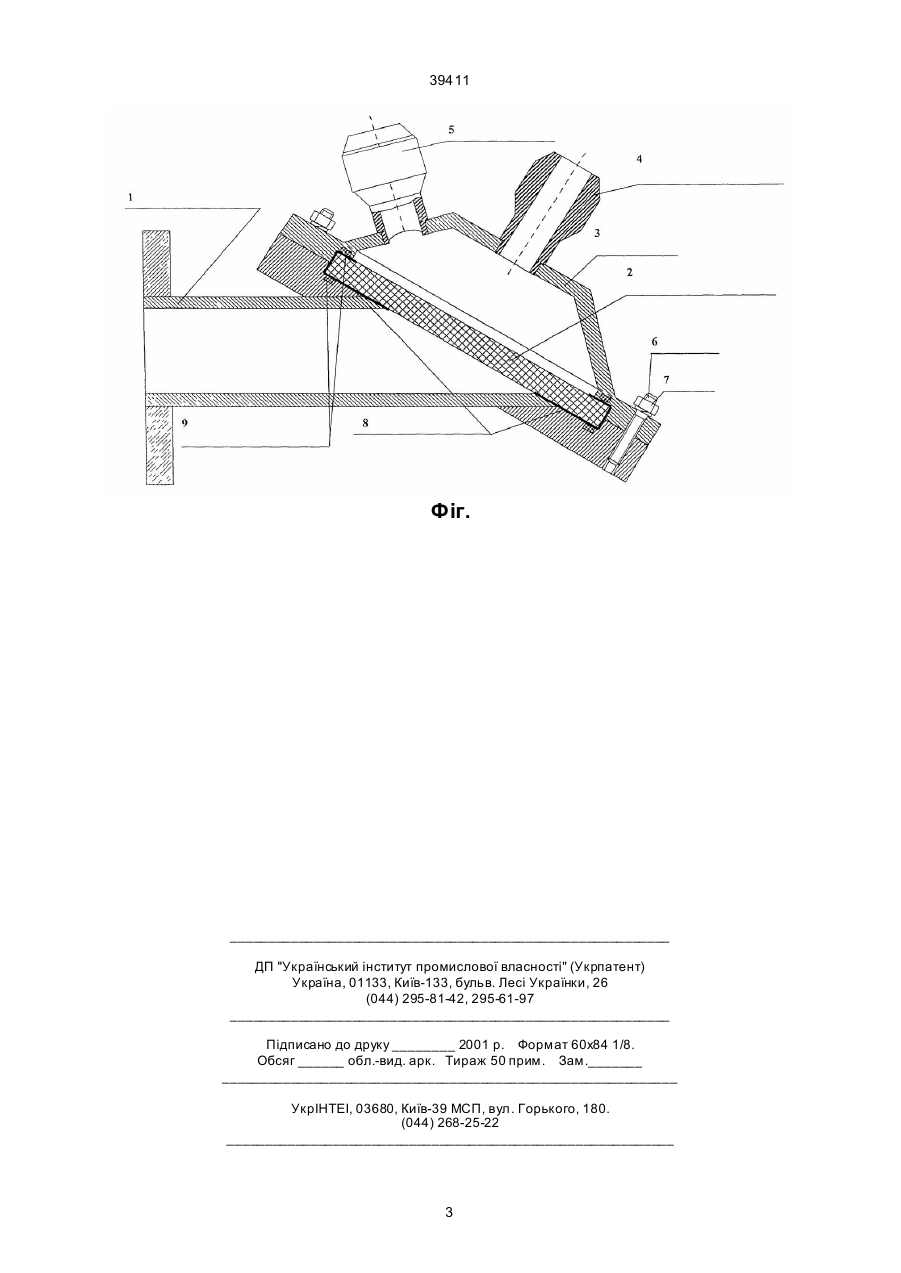

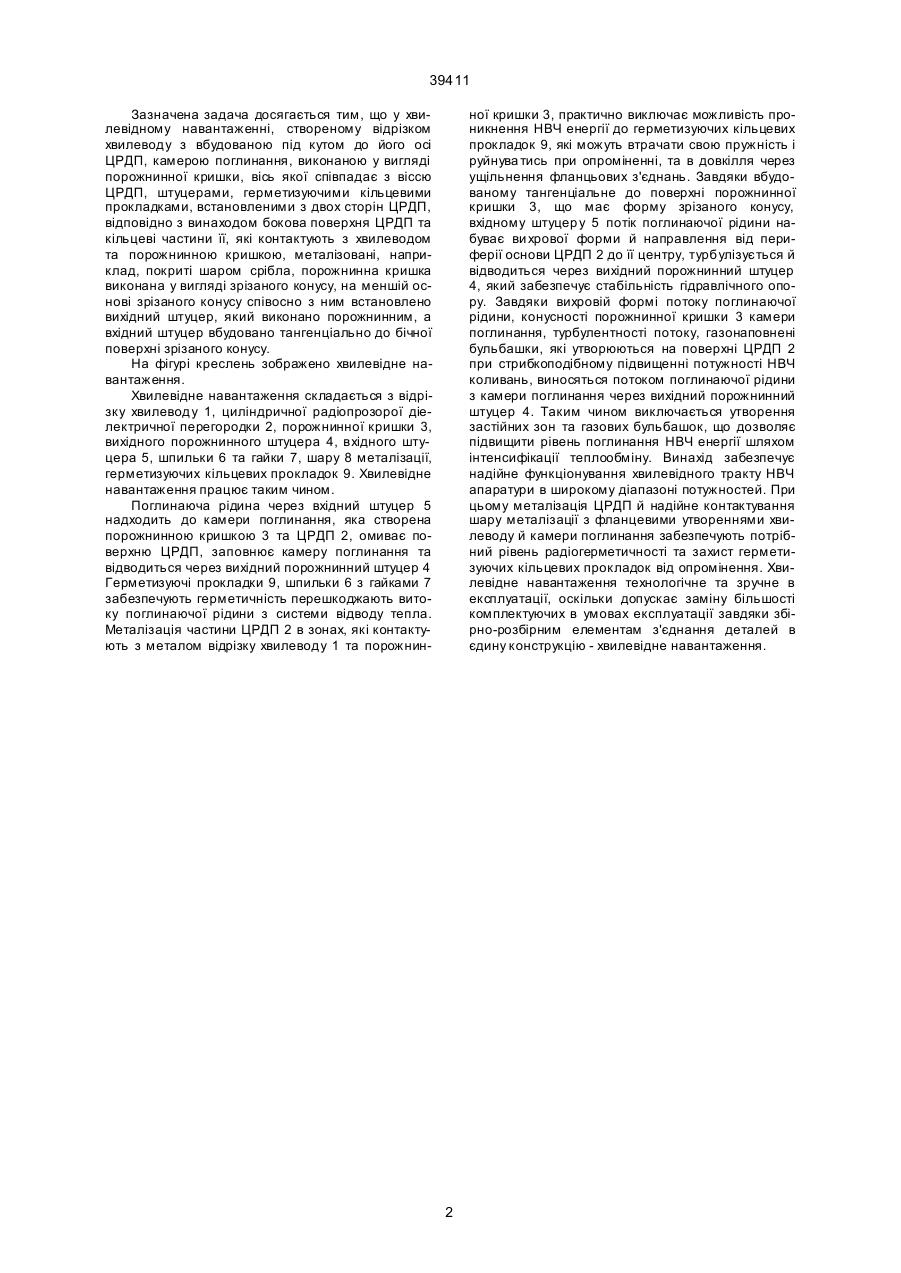

Хвилевідне навантаження, яке створене відрізком хвилеводу з вбудованою під кутом до його осі циліндричною радіопрозорою діелектричною пере 39411 Зазначена задача досягається тим, що у хвилевідному навантаженні, створеному відрізком хвилеводу з вбудованою під кутом до його осі ЦРДП, камерою поглинання, виконаною у вигляді порожнинної кришки, вісь якої співпадає з віссю ЦРДП, штуцерами, герметизуючими кільцевими прокладками, встановленими з двох сторін ЦРДП, відповідно з винаходом бокова поверхня ЦРДП та кільцеві частини її, які контактують з хвилеводом та порожнинною кришкою, металізовані, наприклад, покриті шаром срібла, порожнинна кришка виконана у вигляді зрізаного конусу, на меншій основі зрізаного конусу співосно з ним встановлено вихідний штуцер, який виконано порожнинним, а вхідний штуцер вбудовано тангенціально до бічної поверхні зрізаного конусу. На фігурі креслень зображено хвилевідне навантаження. Хвилевідне навантаження складається з відрізку хвилеводу 1, циліндричної радіопрозорої діелектричної перегородки 2, порожнинної кришки 3, вихідного порожнинного штуцера 4, вхідного штуцера 5, шпильки 6 та гайки 7, шару 8 металізації, герметизуючих кільцевих прокладок 9. Хвилевідне навантаження працює таким чином. Поглинаюча рідина через вхідний штуцер 5 надходить до камери поглинання, яка створена порожнинною кришкою 3 та ЦРДП 2, омиває поверхню ЦРДП, заповнює камеру поглинання та відводиться через вихідний порожнинний штуцер 4 Герметизуючі прокладки 9, шпильки 6 з гайками 7 забезпечують герметичність перешкоджають витоку поглинаючої рідини з системи відводу тепла. Металізація частини ЦРДП 2 в зонах, які контактують з металом відрізку хвилеводу 1 та порожнин ної кришки 3, практично виключає можливість проникнення НВЧ енергії до герметизуючих кільцевих прокладок 9, які можуть втрачати свою пружність і руйнува тись при опроміненні, та в довкілля через ущільнення фланцьових з'єднань. Завдяки вбудованому тангенціальне до поверхні порожнинної кришки 3, що має форму зрізаного конусу, вхідному штуцер у 5 потік поглинаючої рідини набуває ви хрової форми й направлення від периферії основи ЦРДП 2 до її центру, турбулізується й відводиться через вихідний порожнинний штуцер 4, який забезпечує стабільність гідравлічного опору. Завдяки вихровій формі потоку поглинаючої рідини, конусності порожнинної кришки 3 камери поглинання, турбулентності потоку, газонаповнені бульбашки, які утворюються на поверхні ЦРДП 2 при стрибкоподібному підвищенні потужності НВЧ коливань, виносяться потоком поглинаючої рідини з камери поглинання через вихідний порожнинний штуцер 4. Таким чином виключається утворення застійних зон та газових бульбашок, що дозволяє підвищити рівень поглинання НВЧ енергії шляхом інтенсифікації теплообміну. Винахід забезпечує надійне функціонування хвилевідного тракту НВЧ апаратури в широкому діапазоні потужностей. При цьому металізація ЦРДП й надійне контактування шару металізації з фланцевими утвореннями хвилеводу й камери поглинання забезпечують потрібний рівень радіогерметичності та захист герметизуючих кільцевих прокладок від опромінення. Хвилевідне навантаження технологічне та зручне в експлуатації, оскільки допускає заміну більшості комплектуючих в умовах експлуатації завдяки збірно-розбірним елементам з'єднання деталей в єдину конструкцію - хвилевідне навантаження. 2 39411 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
