Розпушувач універсальний навісний та робочий орган розпушувача універсального навісного

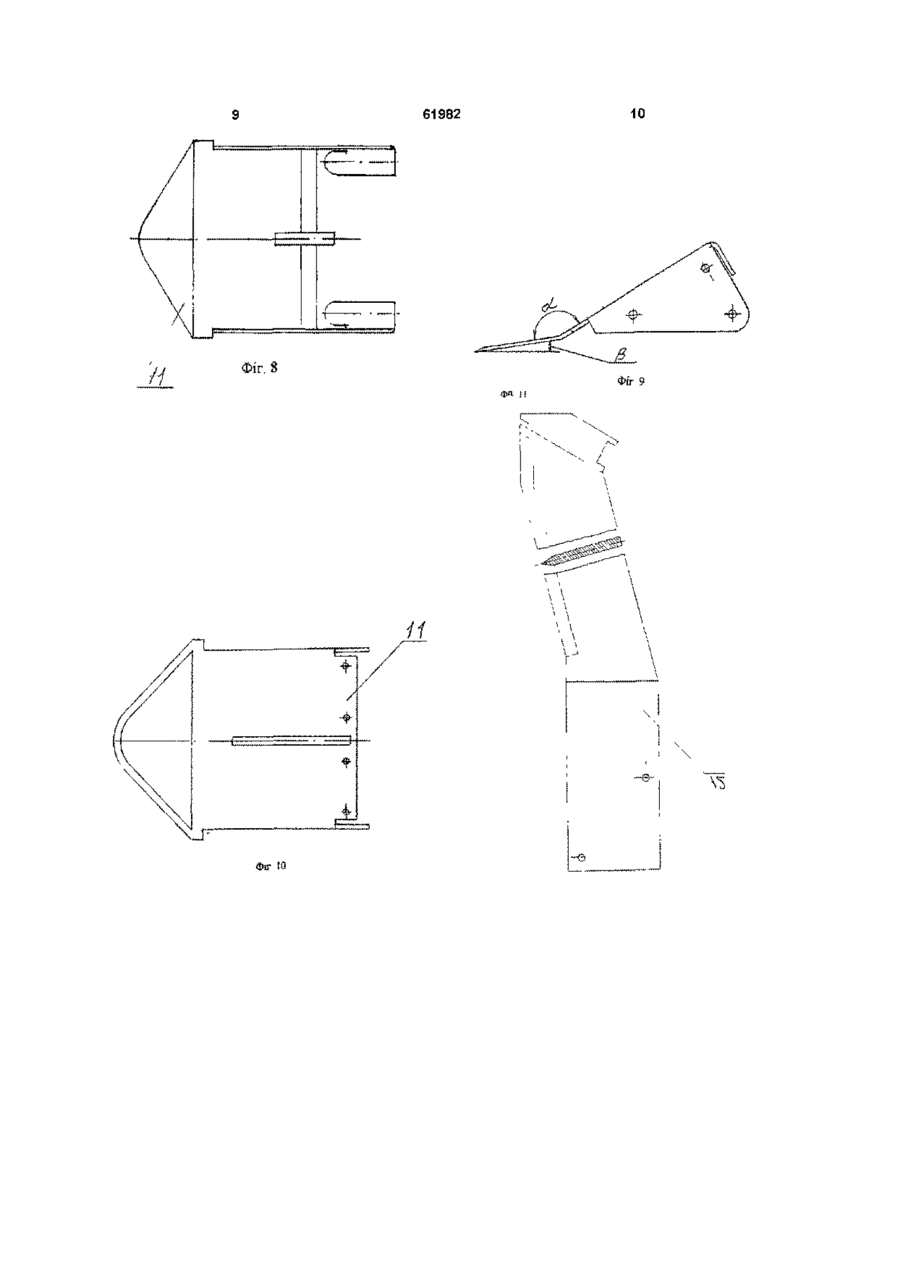

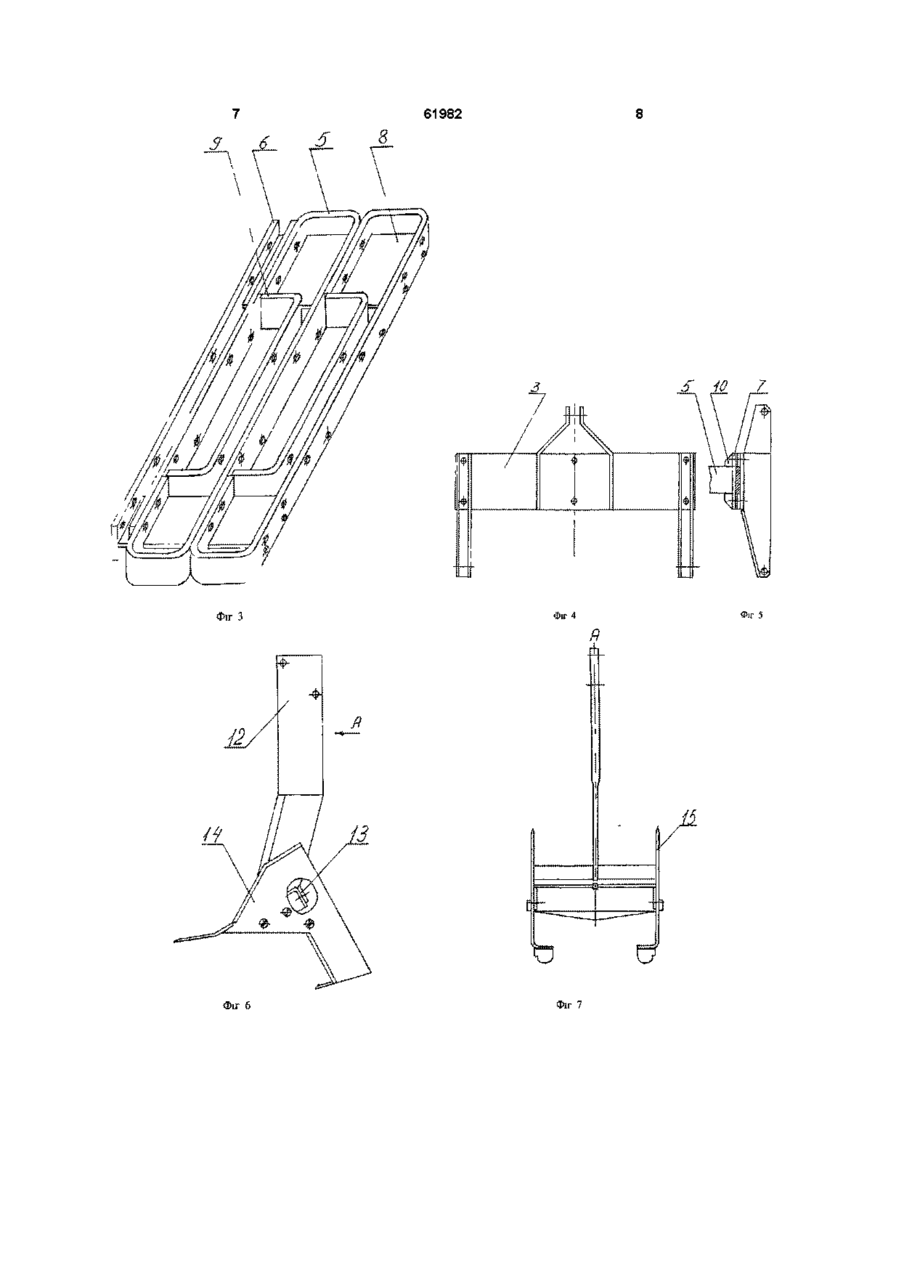

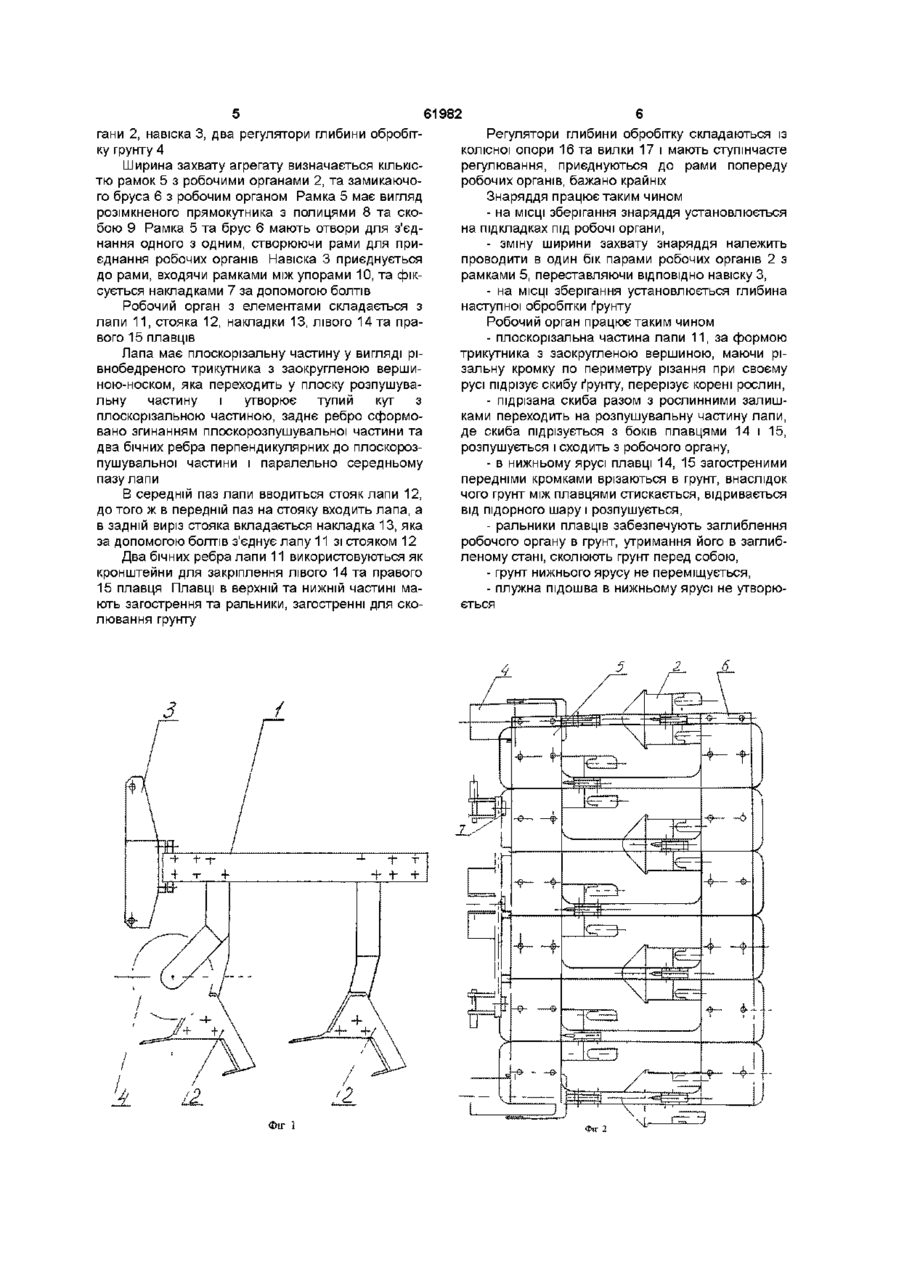

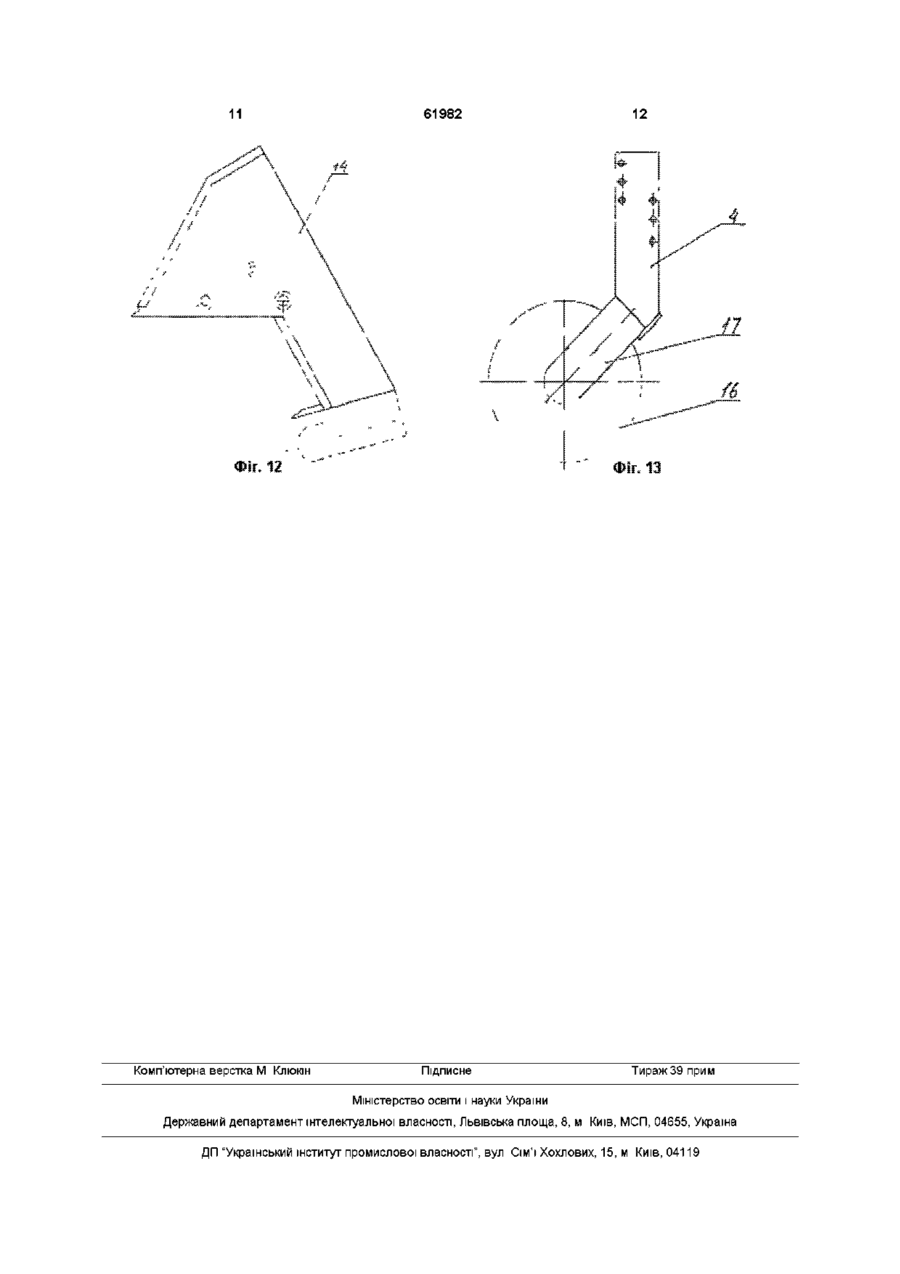

1 Розпушувач універсальний навісний, що включає раму з знімною навіскою, регулятори глибини, робочі органи, який відрізняється тим, що рама складається із окремих елементів - рамок та замикаючого бруса, які з'єднані по ширині одна з одною 2 Розпушувач за п 1, який відрізняється тим, що рамка виконана у вигляді розімкненого по одній стороні прямокутника 3 Розпушувач за п 1, який відрізняється тим, що до кожної рамки та замикаючого бруса закріплений робочий орган 4 Робочий орган розпушувача універсального навісного, що містить закріплену на стояку лапу з плоскорізом та розпушувальними елементами, розташованими вище та нижче плоскоріза, який відрізняється тим, що плоскоріз виконаний у ви гляді рівнобедреного трикутника з заокругленою вершиною, що переходить у плоский розпушувальний елемент і утворює з ним тупий кут, причому задня кромка розпушувального елемента загнута у вигляді ребра, лапа виконана з середнім пазом по товщині стояка, а стояк виконаний з переднім пазом по товщині лапи та заднім пазом по ширині накладки між її пазами, з допомогою якої стояк приєднаний до лапи роз'ємними з'єднаннями 5 Робочий орган за п 4, який відрізняється тим, що довжина основи рівнобедреного трикутника плоскоріза більша, ніж ширина розпушувального елемента лапи 6 Робочий орган за п 4, який відрізняється тим, що по боках лапи утворені паралельні один одному та перпендикулярні до розпушувального елемента два ребра у вигляді кронштейнів, до яких закріплені плавці 7 Робочий орган за п 6, який відрізняється тим, що плавці, які закріплені по боках розпушувального елемента лапи паралельно до стояка, у верхній частині мають вигляд загострених ножів, у нижній загострених ножів з відігнутими лапкамиральниками, сколюючими ґрунт О 00 (О Винахід відноситься до галузі сільського машинобудування, зокрема, до знарядь комплексного безполицевого обробітку ґрунту і може використовуватися для основного обробітку ґрунту та культивації ВІДОМІ знаряддя для безполицевого обробітку ґрунту (каталог т 1 Сельскохозяйственная техника М 1991 г) плуг розпушувач ст 140, машина для обробітку солонцевих ґрунтів - ст 145, розпушувач для обробки солонцьових грунтів - ст 146, глибокорозпушувачі-удобрювачі, плоскорізи-глибокорозпушувачі, культиватори-плоскорізи для безполицевого обробітку пласта багаторічних трав, плоскорізи-щілювачі, культиваториплоскорізи, знаряддя для передпосівного обробітку ґрунту (ст 147-153), комбіновані агрегати (ст 157-158) Всі ЦІ знаряддя мають СПІЛЬНІ недоліки низьку якість розпушування ґрунту головним робочим органом, тому вони потребують додаткових робочих органів, або знарядь, ущільнена ними підошва не руйнується або руйнується недостатньо, грудки та рослинні залишки не виносяться на поверхню За прототип прийнято знаряддя для розпушування ґрунту, яке має раму, зібрану із окремих секцій - головної та двох додаткових На головній секції закріплені навіска і три робочі органи верхнього ярусу на додаткових по три стояки з робочими органами, а на крайній ззаду закріплений опорний каток, секції з'єднуються одна з одною болтами Положення котка відносно рами (регулювання глибини розпушування) установлюється за допомогою гвинтового механізму (а с 61982 №1757483 кп А01В13/0830 08 1992р ) Недоліками вказаного знаряддя є те, що секції з'єднані в повздовжньому напрямку, що викликає різке зміщення центру мас відносно навіски трактора Секції розраховано на розміщення не менше трьох робочих органів, всі секції мають конструктивні ВІДМІННОСТІ, СПІЛЬНИЙ коток слабо копіює рельєф поля, крім того, будучи тільки опорним котком, не регулює тиск на розпушений ґрунт За прототип робочого органу розпушувача універсального навісного прийнять робочий орган для розпушення ґрунту, який має закріплений на стояку башмак з лемешем і розпушувальними елементами, розташованими вище та нижче леза лемеша Розпушувальні елементи розташовані на краях башмака по обидва боки від стояка, до того ж кожен розпушувальний елемент має форму дуги, повернутої опуклістю в бік стояка та в напрямку руху робочого органу (а с №1768047, 5 А01В35/26 15 10 92 Бюл №38) Розташування розпушувальних елементів вище та нижче леза лемеша є загальними ознаками з прототипом Недоліками такого робочого органу є те, що частини розпушувальних елементів, які повинні розпушувати плужну підошву, маючи велику площу опору руху, утруднюють заглиблення робочого органу в грунт, крім того, через відсутність вільного простору під башмаком для розміщення розпушеного грунту, підошва тільки ущільнюється, а розпушувальні елементи (підлемешна частина) роблять ущільнені канавки Верхня частина розпушувального елементу, що має форму дуги, направленою опуклістю до стояка, викликає виглиблення робочого органу, або вимагатиме збільшення маси знаряддя В основу винаходу покладено завдання створити розпушувач універсальний навісний та робочий орган розпушувача універсального навісного шляхом виконання рами збіркою, складеної з довільної КІЛЬКОСТІ однакових за конструкцією окремих рамок, з'єднаних між собою, кожна з яких несе на собі удосконалений робочий орган, що дає змогу забезпечити виконання агротехнічних грунтозахистних вимог - підвищити біологічну активність верхнього шару грунту, - покращити режими ґрунту живильний, водний, повітряний, тепловий, - зменшити вітрову, водну, крапельну ерозію ґрунту, - збільшити ВОЛОГОМІСТКІСТЬ оброблювального шару, - підвищити коефіцієнт гуміфікації, - підвищити ефективність знищення бур'янів, - зменшити ЩІЛЬНІСТЬ оброблюваного шару ґрунту Поставлене завдання вирішується тим, що у розпушувачі універсальному навісному, що включає раму з навіскою, регулятори глибини, та робочі органи, згідно винаходу, рама складається з окремих елементів - рамок та замикаючого бруса, які з'єднані один з одним Крім того, робочий орган розпушувача універсального навісного, що містить закріплену на стояку лапу з плоскорізом, і розпушувальними елементами, розташованими вище та нижче плоскоріза, згідно винаходу плоскоріз лапи виконаний у вигляді рівнобедреного трикутника з заокругленою вершиною, що переходить у плоский розпушувальний елемент і утворює тупий кут з плоскорізом, причому задня кромка розпушувального елемента загнута у вигляді ребра, лапа виконана з середнім пазом по товщині стояка, а стояк виконаний з переднім пазом по товщині лапи та заднім пазом по ширині накладки, з допомогою якої стояк приєднаний до лапи роз'ємним з'єднанням, а крім того по бокам лапи утворені два ребракронштейна, до яких закріплюються плавці Використовуючи плоскоріз з розпушувальним елементом та плавцями з ральниками грунт підрізається та розпушується розпушувальною частиною лапи та стисканням грунту між стояком та плавцями в верхньому ярусі і між плавцями в нижньому ярусі Підрізані рослинні залишки утворюють мульчу, а мульча покращує водяний, повітряний та температурний режим грунту, одночасно підвищується біологічна активність верхнього шару грунту, зменшується водяна, вітрова та крапельна ерозія Розпушення грунту нижнього ярусу порушує контакт коренів бур'янів з ґрунтом і зменшує їх відростання Внаслідок сколювання ґрунту в нижньому ярусі ральниками та відривання внаслідок його стиску між плавцями плужна підошва не утворюється, а, це збільшує вологоємність ґрунту, зменшує ЩІЛЬНІСТЬ оброблюваного шару, підвищує його пружність, зменшує водяну ерозію під час злив Суть винаходу полягає в тому, що в одному робочому органі поєднуються плоскоріз та розпушувач без утворення плужної підошви Універсальність знаряддя полягає в можливості здійснення набору довільної КІЛЬКОСТІ секційрамок з робочими органами, в залежності від тягового класу трактора Технічна суть та принцип дії знаряддя пояснюється схематично кресленнями, де Фіг 1 - загальний вигляд знаряддя (вигляд збоку), Фіг 2 - загальний вигляд знаряддя (вигляд зверху), Фіг 3 - загальний вигляд знаряддя (в аксонометрії), Фіг 4 - загальний вигляд навіски (вигляд спереду), Фіг 5 - загальний вигляд навіски (вигляд збоку), Фіг 6 - загальний вигляд робочого органу (вигляд збоку), Фіг 7 - загальний вигляд робочого органу (вигляд по стрілці), Фіг 8 - загальний вигляд робочого органу (вигляд зверху), Фіг 9 - загальний вигляд лапи робочого органу (вигляд збоку), Фіг 10 - загальний вигляд лапи робочого органу (вигляд зверху), Фіг 11 - загальний вигляд стояка робочого органу (вигляд збоку), Фіг 12 - загальний вигляд плавця (вигляд збоку), Фіг 13 - загальний вигляд регулятора глибини (вигляд збоку) Запропонований розпушувач складається з рами 1, на якій розташовані у два ряди робочі ор 61982 гани 2, навіска 3, два регулятори глибини обробітку грунту 4 Ширина захвату агрегату визначається КІЛЬКІСТЮ рамок 5 з робочими органами 2, та замикаючого бруса 6 з робочим органом Рамка 5 має вигляд розімкненого прямокутника з полицями 8 та скобою 9 Рамка 5 та брус 6 мають отвори для з'єднання одного з одним, створюючи рами для приєднання робочих органів Навіска 3 приєднується до рами, входячи рамками між упорами 10, та фіксується накладками 7 за допомогою болтів Робочий орган з елементами складається з лапи 11, стояка 12, накладки 13, лівого 14 та правого 15 плавців Лапа має плоскорізальну частину у вигляді рівнобедреного трикутника з заокругленою вершиною-носком, яка переходить у плоску розпушувальну частину і утворює тупий кут з плоскорізальною частиною, заднє ребро сформовано згинанням плоскорозпушувальної частини та два бічних ребра перпендикулярних до плоскорозпушувальної частини і паралельно середньому пазу лапи В середній паз лапи вводиться стояк лапи 12, до того ж в передній паз на стояку входить лапа, а в задній виріз стояка вкладається накладка 13, яка за допомогою болтів з'єднує лапу 11 зі стояком 12 Два бічних ребра лапи 11 використовуються як кронштейни для закріплення лівого 14 та правого 15 плавця Плавці в верхній та нижній частині мають загострення та ральники, загостренні для сколювання грунту з Фіг 1 Регулятори глибини обробітку складаються із колісної опори 16 та вилки 17 і мають ступінчасте регулювання, приєднуються до рами попереду робочих органів, бажано крайніх Знаряддя працює таким чином - на МІСЦІ зберігання знаряддя установлюється на підкладках під робочі органи, - зміну ширини захвату знаряддя належить проводити в один бік парами робочих органів 2 з рамками 5, переставляючи ВІДПОВІДНО навіску З, - на МІСЦІ зберігання установлюється глибина наступної обробітки ґрунту Робочий орган працює таким чином - плоскорізальна частина лапи 11, за формою трикутника з заокругленою вершиною, маючи різальну кромку по периметру різання при своєму русі підрізує скибу ґрунту, перерізує корені рослин, - підрізана скиба разом з рослинними залишками переходить на розпушувальну частину лапи, де скиба підрізується з боків плавцями 14 і 15, розпушується і сходить з робочого органу, - в нижньому ярусі плавці 14, 15 загостреними передніми кромками врізаються в грунт, внаслідок чого грунт між плавцями стискається, відривається від підорного шару і розпушується, - ральники плавців забезпечують заглиблення робочого органу в грунт, утримання його в заглибленому стані, сколюють грунт перед собою, - грунт нижнього ярусу не переміщується, - плужна підошва в нижньому ярусі не утворюється 61982 Фіг З Фіг 4 А Фіг б Ї Г 7 10 61982
