Охолоджуюча головка для одно- або багатокамерної печі для безперервного виробництва сінильної кислоти

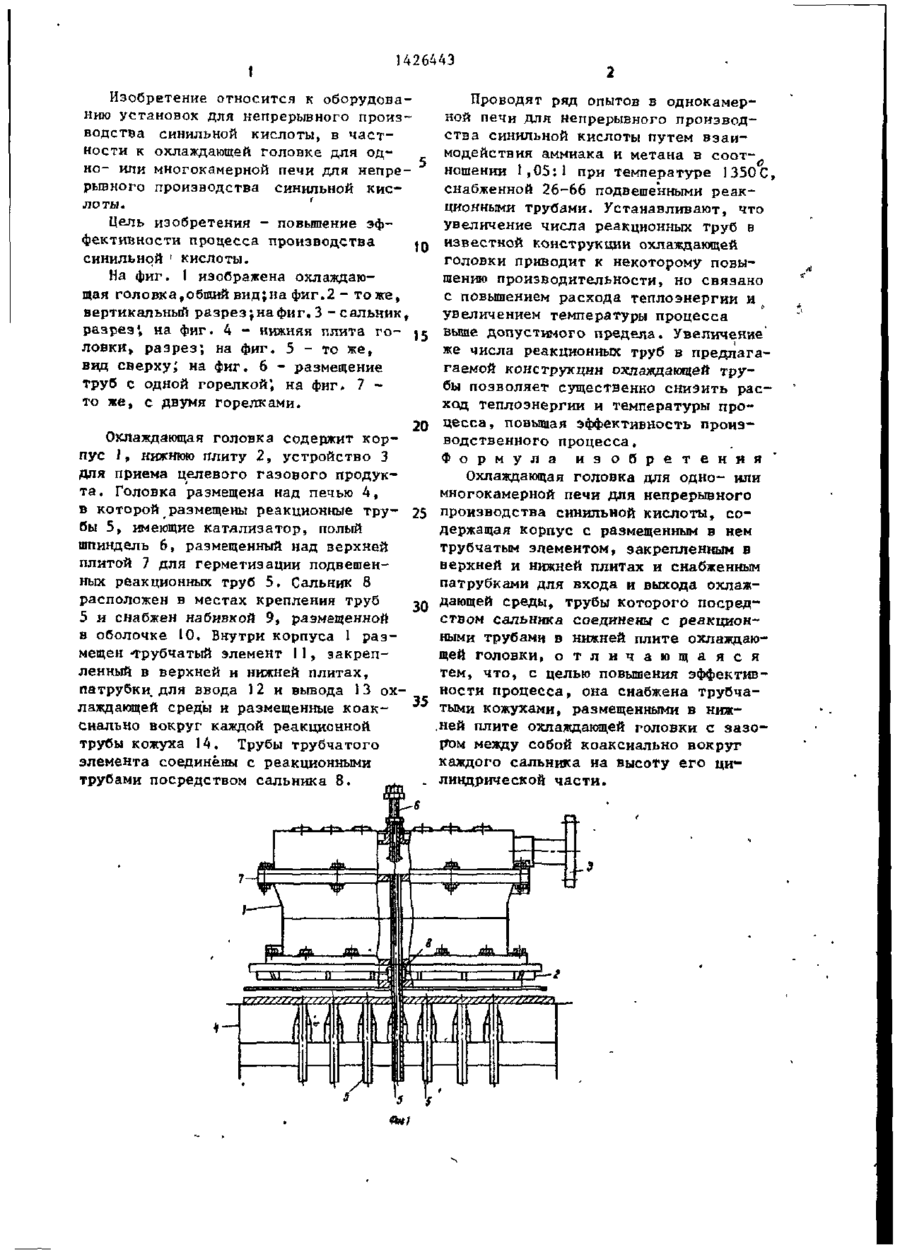

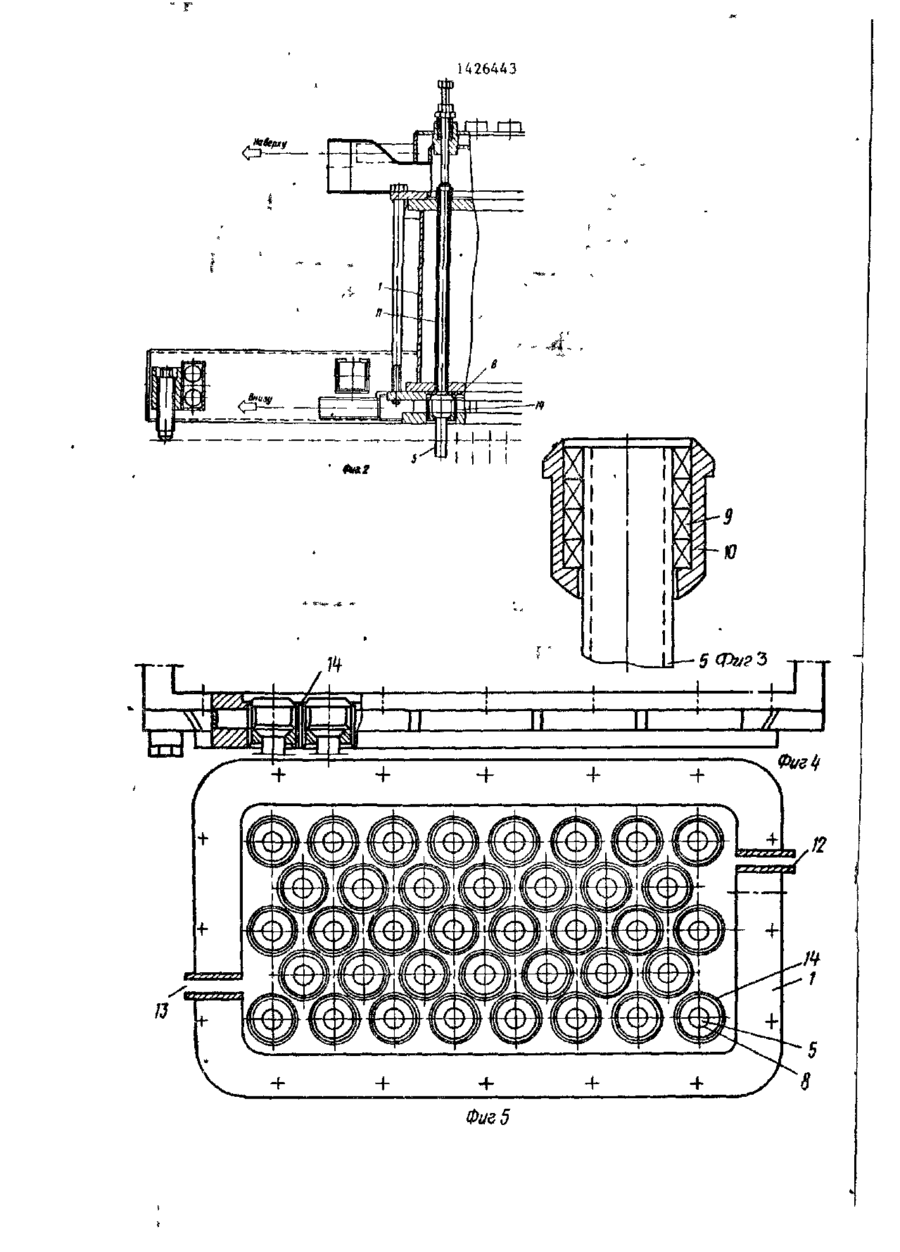

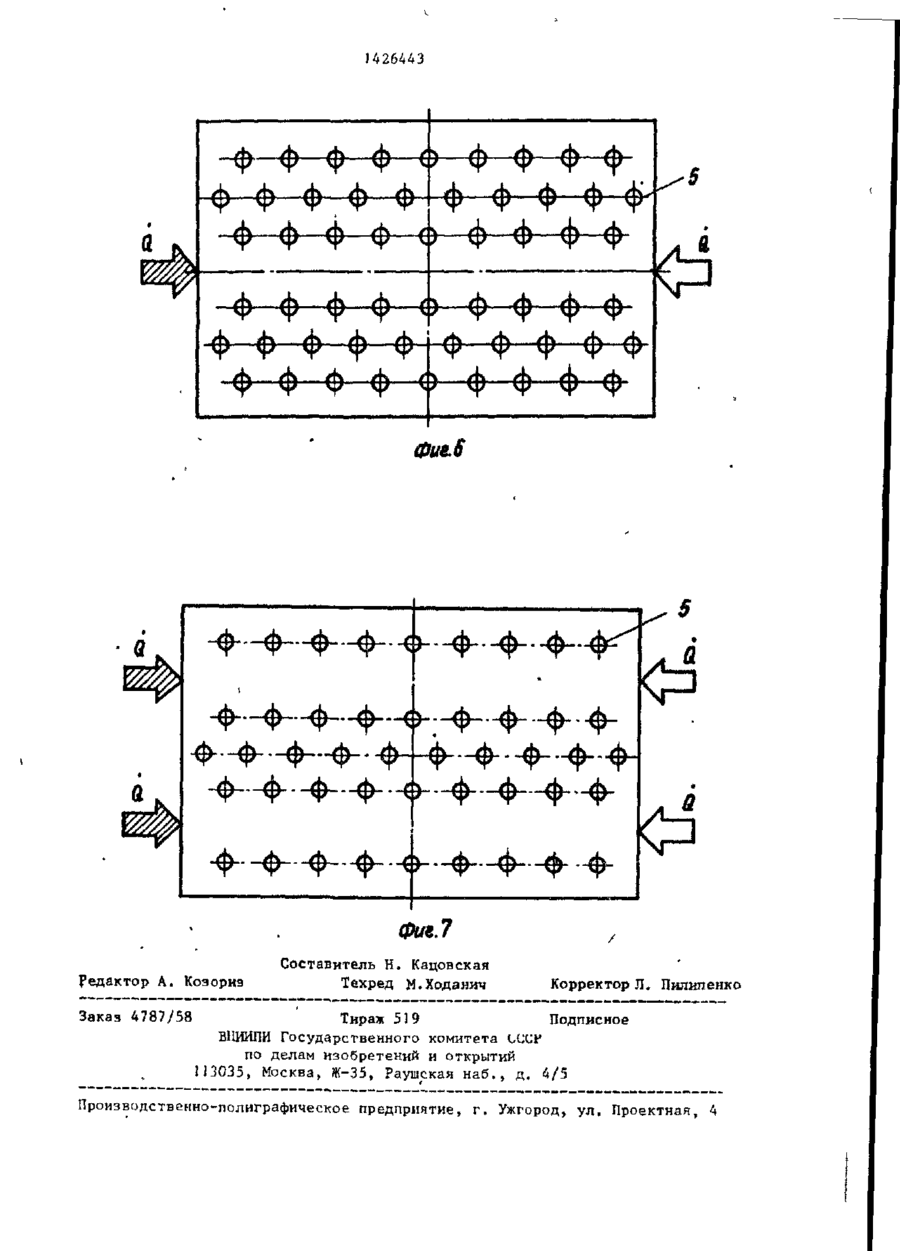

Изобретение относится к оборудованию для непрерывного производства синильной кислоты и позволяет повысить эффективность процесса. Охлаждающая головка для одно- или многокамерной печи содержит корпус с размещенным в нем трубчатым элементом (ТЭ), закрепленным в верхней и нижней плитах и снабженным патрубками для ввода и вывода охлаждающей среды. Трубы ТЭ посредством сальника соединены с реакционными трубами. При этом вокруг каждого сальника на высоту его цилиндрической части коаксиально размещен трубчатый кожух. 7 ил. СО С 65 СО > ї 426443 Изобретение относится к оборудованию установок для непрерывного производства синильной кислоты, в частности к охлаждающей головке для одно- или многокамерной печи для непрерывного производства синильной кисло ты. ' Цель изобретения - повышение эффективности процесса производства to синильной ' кислоты. На фиг. 1 изображена охлаждающая головка,общий вид;на фиг.2 - то же, вертикальный разрез; на фиг. 3 - сальник, 1 разрез , на фиг. 4 - нижняя плита го15 ловки, разрез; на фиг. 5 - то же, вид сверху; на фиг. 6 - размещение труб с одной горелкой', на фиг. 7 то же, с двумя горелками. Проводят ряд опытов в однокамерной печи для непрерывного производства синильной кислоты путем взаимодействия аммиака и метана в соотношении 1,05:1 при температуре 1350С, снабженной 26-66 подвешенными реакционными трубами. Устанавливают, что увеличение числа реакционных труб в известной конструкции охлаждающей головки приводит к некоторому повышению производительности, но связано с повышением расхода теплоэнергии и увеличением температуры процесса выше допустимого предела. Увеличение' же числа реакционных труб в предлагагаемой конструкции охлаждающей трубы позволяет существенно снизить расход теплоэнергии и температуры процесса, повышая эффективность произ20 водственного процесса. Охлаждающая головка содержит корФормула и з о б р е т е н и я " пус 1, нижнюю плиту 2, устройство 3 для приема целевого газового продукОхлаждающая головка для одно- или та. Головка размещена над печью 4, многокамерной печи для непрерывного в которой размещены реакционные тру- 25 производства синильной кислоты, собы 5, имеющие катализатор, полый держащая корпус с размещенным в нем шпиндель 6, размещенный над верхней трубчатым элементом, закрепленным в плитой 7 для герметизации подвешенверхней и нижней плитах и снабженным ных реакционных труб 5. Сальник 8 патрубками для входа и выхода охлаждающей среды, трубы которого посредрасположен в местах крепления труб 30 ством сальника соединены с реакцион5 и снабжен набивкой 9, размещенной ными трубами в нижней плите охлаждаюв оболочке 10. Внутри корпуса 1 разщей головки, о т л и ч а ю щ а я с я мещен -трубчатый элемент 1I, закрептем, что, с целью повышения эффективленный в верхней и нижней плитах, ности процесса, она снабжена трубчапатрубки для ввода 12 и вывода 13 ох35 тыми кожухами, размещенными в нижлаждающей среды и размещенные коак.ней плите охлаждающей головки с зазосиалъно вокруг каждой реакционной рном между собой коаксиально вокруг трубы кожуха 14. Трубы трубчатого каждого сальника на высоту его циэлемента соединены с реакционными линдрической части. трубами посредством сальника 8. 1426443 Фиг 5 J426443 Фиг.6 5 ф- -ф- -
