Спосіб підготовки грунту та надвисокочастотна установка для його здійснення

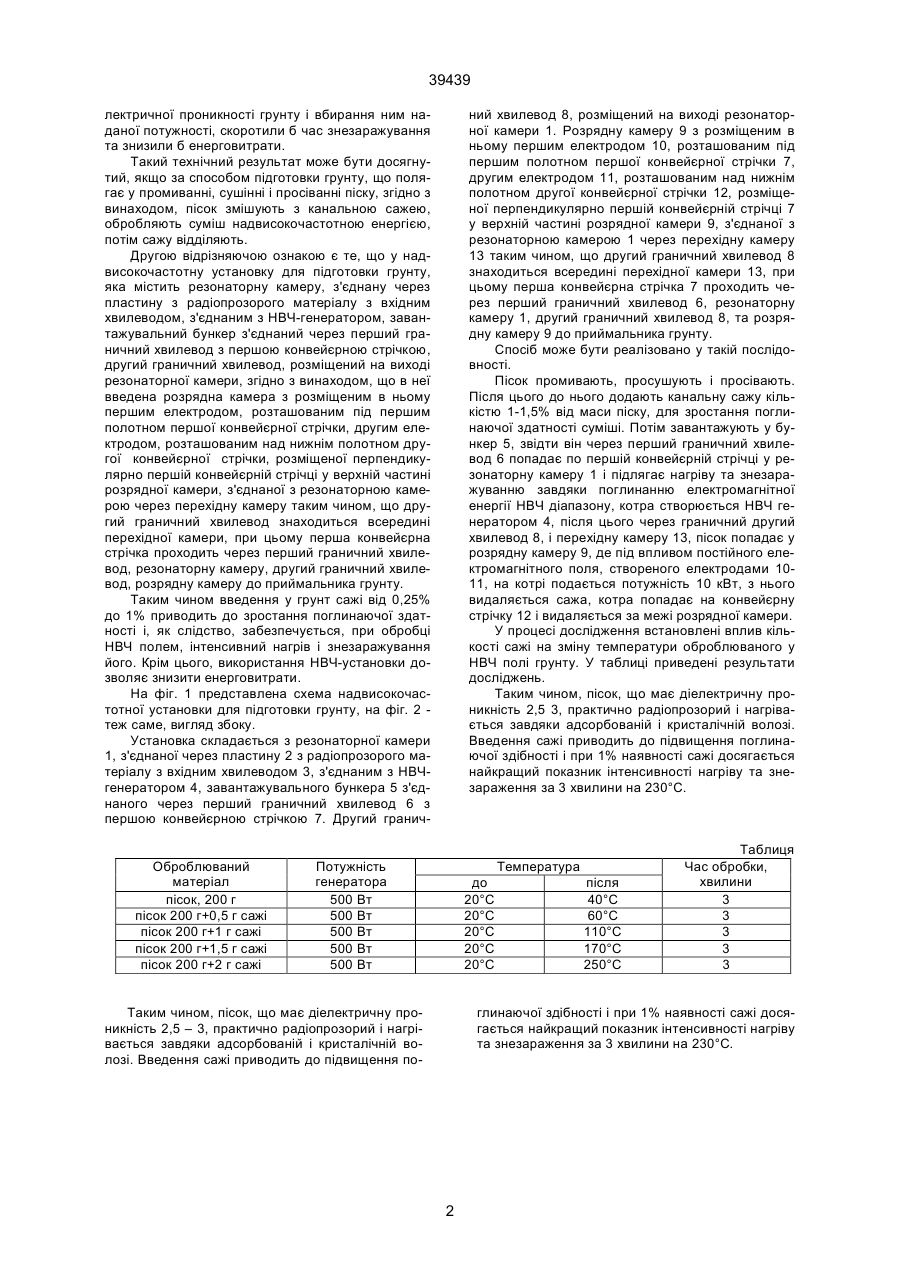

1.Спосіб підготовки грунту, що полягає у промиванні, сушінні і просіюванні піску, який відрізняється тим, що пісок змішують з канальною сажою, обробляють суміш надвисокочастотною енергією, потім сажу відділяють. 2. Надвисокочастотна установка для підготовки грунту, яка містить резонаторну камеру, з'єднану через пластину з радіопрозорого матеріалу з вхідним хвилеводом, з'єднаним з НВЧ-генератором, 39439 лектричної проникності грунту і вбирання ним наданої потужності, скоротили б час знезаражування та знизили б енерговитрати. Такий технічний результат може бути досягнутий, якщо за способом підготовки грунту, що полягає у промиванні, сушінні і просіванні піску, згідно з винаходом, пісок змішують з канальною сажею, обробляють суміш надвисокочастотною енергією, потім сажу відділяють. Другою відрізняючою ознакою є те, що у надвисокочастотну установку для підготовки грунту, яка містить резонаторну камеру, з'єднану через пластину з радіопрозорого матеріалу з вхідним хвилеводом, з'єднаним з НВЧ-генератором, завантажувальний бункер з'єднаний через перший граничний хвилевод з першою конвейєрною стрічкою, другий граничний хвилевод, розміщений на виході резонаторної камери, згідно з винаходом, що в неї введена розрядна камера з розміщеним в ньому першим електродом, розташованим під першим полотном першої конвейєрної стрічки, другим електродом, розташованим над нижнім полотном другої конвейєрної стрічки, розміщеної перпендикулярно першій конвейєрній стрічці у верхній частині розрядної камери, з'єднаної з резонаторною камерою через перехідну камеру таким чином, що другий граничний хвилевод знаходиться всередині перехідної камери, при цьому перша конвейєрна стрічка проходить через перший граничний хвилевод, резонаторну камеру, другий граничний хвилевод, розрядну камеру до приймальника грунту. Таким чином введення у грунт сажі від 0,25% до 1% приводить до зростання поглинаючої здатності і, як слідство, забезпечується, при обробці НВЧ полем, інтенсивний нагрів і знезаражування його. Крім цього, використання НВЧ-установки дозволяє знизити енерговитрати. На фіг. 1 представлена схема надвисокочастотної установки для підготовки грунту, на фіг. 2 теж саме, вигляд збоку. Установка складається з резонаторної камери 1, з'єднаної через пластину 2 з радіопрозорого матеріалу з вхідним хвилеводом 3, з'єднаним з НВЧгенератором 4, завантажувального бункера 5 з'єднаного через перший граничний хвилевод 6 з першою конвейєрною стрічкою 7. Другий граничОброблюваний матеріал пісок, 200 г пісок 200 г+0,5 г сажі пісок 200 г+1 г сажі пісок 200 г+1,5 г сажі пісок 200 г+2 г сажі ний хвилевод 8, розміщений на виході резонаторної камери 1. Розрядну камеру 9 з розміщеним в ньому першим електродом 10, розташованим під першим полотном першої конвейєрної стрічки 7, другим електродом 11, розташованим над нижнім полотном другої конвейєрної стрічки 12, розміщеної перпендикулярно першій конвейєрній стрічці 7 у верхній частині розрядної камери 9, з'єднаної з резонаторною камерою 1 через перехідну камеру 13 таким чином, що другий граничний хвилевод 8 знаходиться всередині перехідної камери 13, при цьому перша конвейєрна стрічка 7 проходить через перший граничний хвилевод 6, резонаторну камеру 1, другий граничний хвилевод 8, та розрядну камеру 9 до приймальника грунту. Спосіб може бути реалізовано у такій послідовності. Пісок промивають, просушують і просівають. Після цього до нього додають канальну сажу кількістю 1-1,5% від маси піску, для зростання поглинаючої здатності суміші. Потім завантажують у бункер 5, звідти він через перший граничний хвилевод 6 попадає по першій конвейєрній стрічці у резонаторну камеру 1 і підлягає нагріву та знезаражуванню завдяки поглинанню електромагнітної енергії НВЧ діапазону, котра створюється НВЧ генератором 4, після цього через граничний другий хвилевод 8, і перехідну камеру 13, пісок попадає у розрядну камеру 9, де під впливом постійного електромагнітного поля, створеного електродами 1011, на котрі подається потужність 10 кВт, з нього видаляється сажа, котра попадає на конвейєрну стрічку 12 і видаляється за межі розрядної камери. У процесі дослідження встановлені вплив кількості сажі на зміну температури оброблюваного у НВЧ полі грунту. У таблиці приведені результати досліджень. Таким чином, пісок, що має діелектричну проникність 2,5 3, практично радіопрозорий і нагрівається завдяки адсорбованій і кристалічній волозі. Введення сажі приводить до підвищення поглинаючої здібності і при 1% наявності сажі досягається найкращий показник інтенсивності нагріву та знезараження за 3 хвилини на 230°С. Потужність генератора 500 Вт 500 Вт 500 Вт 500 Вт 500 Вт Температура до 20°С 20°С 20°С 20°С 20°С Таким чином, пісок, що має діелектричну проникність 2,5 – 3, практично радіопрозорий і нагрівається завдяки адсорбованій і кристалічній волозі. Введення сажі приводить до підвищення по після 40°С 60°С 110°С 170°C 250°C Таблиця Час обробки, хвилини 3 3 3 3 3 глинаючої здібності і при 1% наявності сажі досягається найкращий показник інтенсивності нагріву та знезараження за 3 хвилини на 230°С. 2 39439 Фіг. 1 Фіг. 2 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
