Спосіб мобільного томографічного обстеження підповерхневого середовища

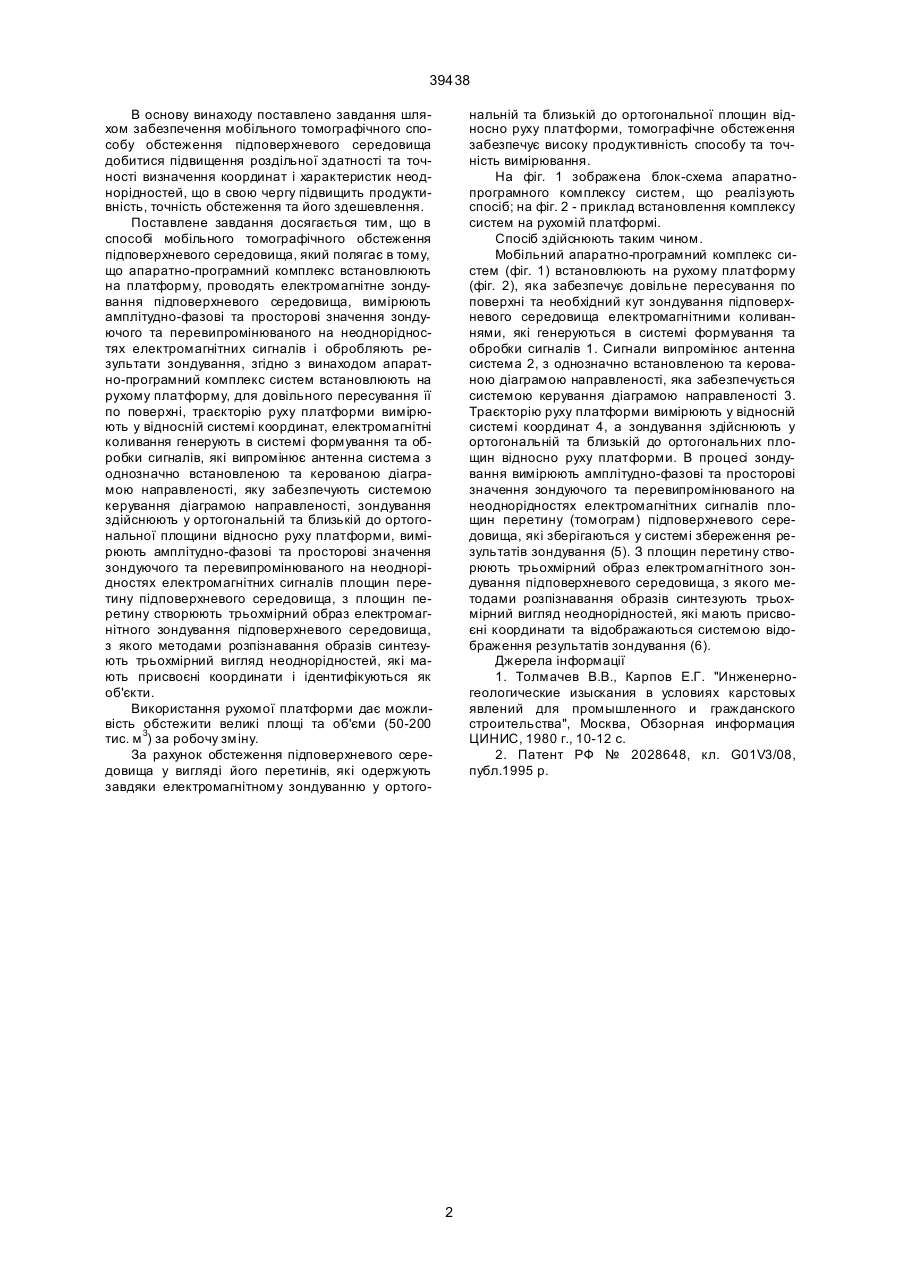

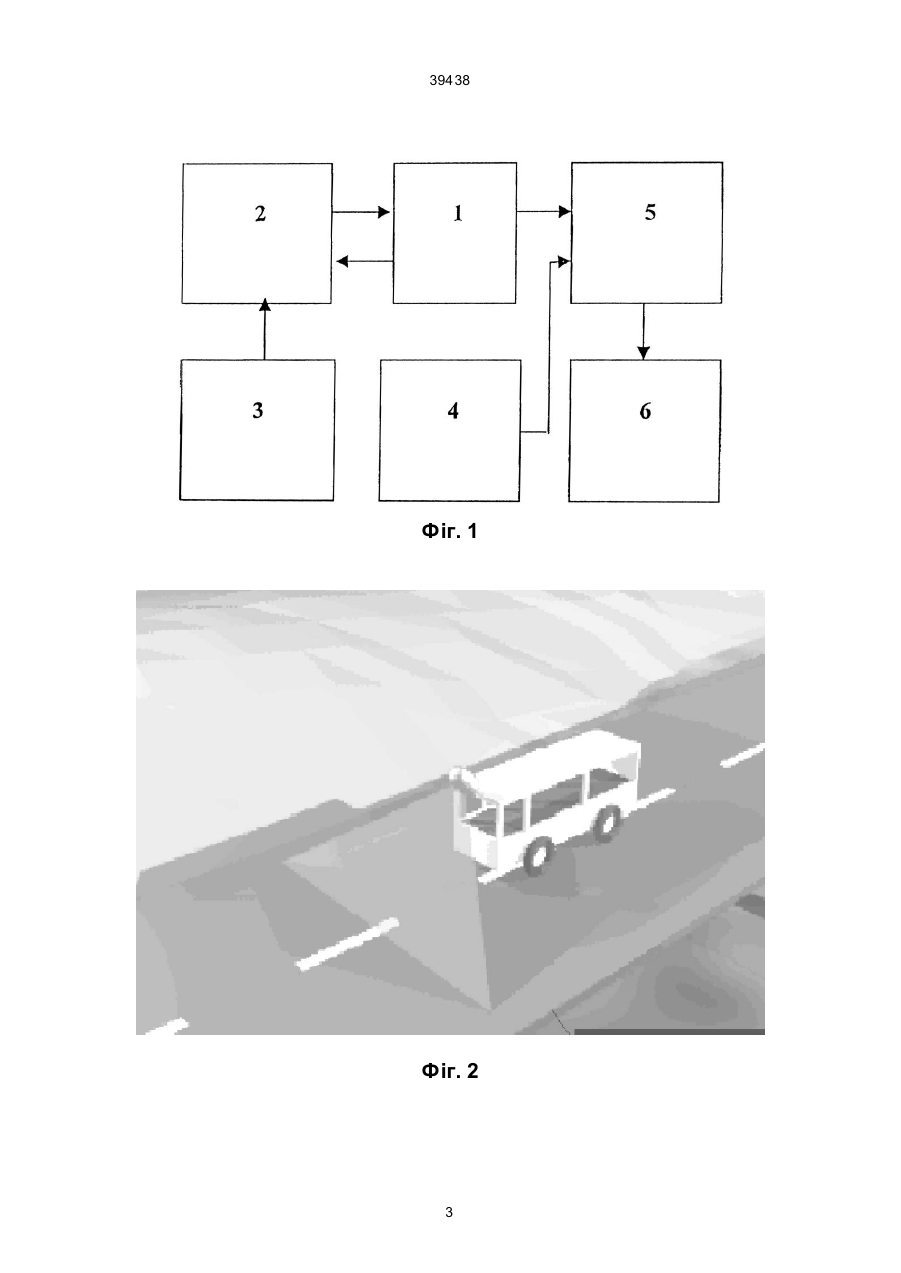

Спосіб мобільного томографічного обстеження підповерхневого середовища, який полягає в тому, що апаратно-програмний комплекс встановлюють на платформу, проводять електромагнітне зондування підповерхневого середовища, вимірюють амплітудно-фазові та просторові значення зондуючого та перевипромінюваного на неоднорідностях електромагнітних сигналів і обробляють результати зондування, який відрізняється тим, що апаратно-програмний комплекс систем встановлюють на рухому платформу для довільного пе 39438 В основу винаходу поставлено завдання шляхом забезпечення мобільного томографічного способу обстеження підповерхневого середовища добитися підвищення роздільної здатності та точності визначення координат і характеристик неоднорідностей, що в свою чергу підвищить продуктивність, точність обстеження та його здешевлення. Поставлене завдання досягається тим, що в способі мобільного томографічного обстеження підповерхневого середовища, який полягає в тому, що апаратно-програмний комплекс встановлюють на платформу, проводять електромагнітне зондування підповерхневого середовища, вимірюють амплітудно-фазові та просторові значення зондуючого та перевипромінюваного на неоднорідностях електромагнітних сигналів і обробляють результати зондування, згідно з винаходом апаратно-програмний комплекс систем встановлюють на рухому платформу, для довільного пересування її по поверхні, траєкторію руху платформи вимірюють у відносній системі координат, електромагнітні коливання генерують в системі формування та обробки сигналів, які випромінює антенна система з однозначно встановленою та керованою діаграмою направленості, яку забезпечують системою керування діаграмою направленості, зондування здійснюють у ортогональній та близькій до ортогональної площини відносно руху платформи, вимірюють амплітудно-фазові та просторові значення зондуючого та перевипромінюваного на неоднорідностях електромагнітних сигналів площин перетину підповерхневого середовища, з площин перетину створюють трьохмірний образ електромагнітного зондування підповерхневого середовища, з якого методами розпізнавання образів синтезують трьохмірний вигляд неоднорідностей, які мають присвоєні координати і ідентифікуються як об'єкти. Використання рухомої платформи дає можливість обстежити великі площі та об'єми (50-200 тис. м 3) за робочу зміну. За рахунок обстеження підповерхневого середовища у вигляді його перетинів, які одержують завдяки електромагнітному зондуванню у ортого нальній та близькій до ортогональної площин відносно руху платформи, томографічне обстеження забезпечує високу продуктивність способу та точність вимірювання. На фіг. 1 зображена блок-схема апаратнопрограмного комплексу систем, що реалізують спосіб; на фіг. 2 - приклад встановлення комплексу систем на рухомій платформі. Спосіб здійснюють таким чином. Мобільний апаратно-програмний комплекс систем (фіг. 1) встановлюють на рухому платформу (фіг. 2), яка забезпечує довільне пересування по поверхні та необхідний кут зондування підповерхневого середовища електромагнітними коливаннями, які генеруються в системі формування та обробки сигналів 1. Сигнали випромінює антенна система 2, з однозначно встановленою та керованою діаграмою направленості, яка забезпечується системою керування діаграмою направленості 3. Траєкторію руху платформи вимірюють у відносній системі координат 4, а зондування здійснюють у ортогональній та близькій до ортогональних площин відносно руху платформи. В процесі зондування вимірюють амплітудно-фазові та просторові значення зондуючого та перевипромінюваного на неоднорідностях електромагнітних сигналів площин перетину (томограм) підповерхневого середовища, які зберігаються у системі збереження результатів зондування (5). З площин перетину створюють трьохмірний образ електромагнітного зондування підповерхневого середовища, з якого методами розпізнавання образів синтезують трьохмірний вигляд неоднорідностей, які мають присвоєні координати та відображаються системою відображення результатів зондування (6). Джерела інформації 1. Толмачев В.В., Карпов Е.Г. "Инженерногеологические изыскания в условиях карстовых явлений для промышленного и гражданского строительства", Москва, Обзорная информация ЦИНИС, 1980 г., 10-12 с. 2. Патент РФ № 2028648, кл. G01V3/08, публ.1995 р. 2 39438 Фіг. 1 Фіг. 2 3 39438 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
