Спосіб і камера для сушіння пиломатеріалів

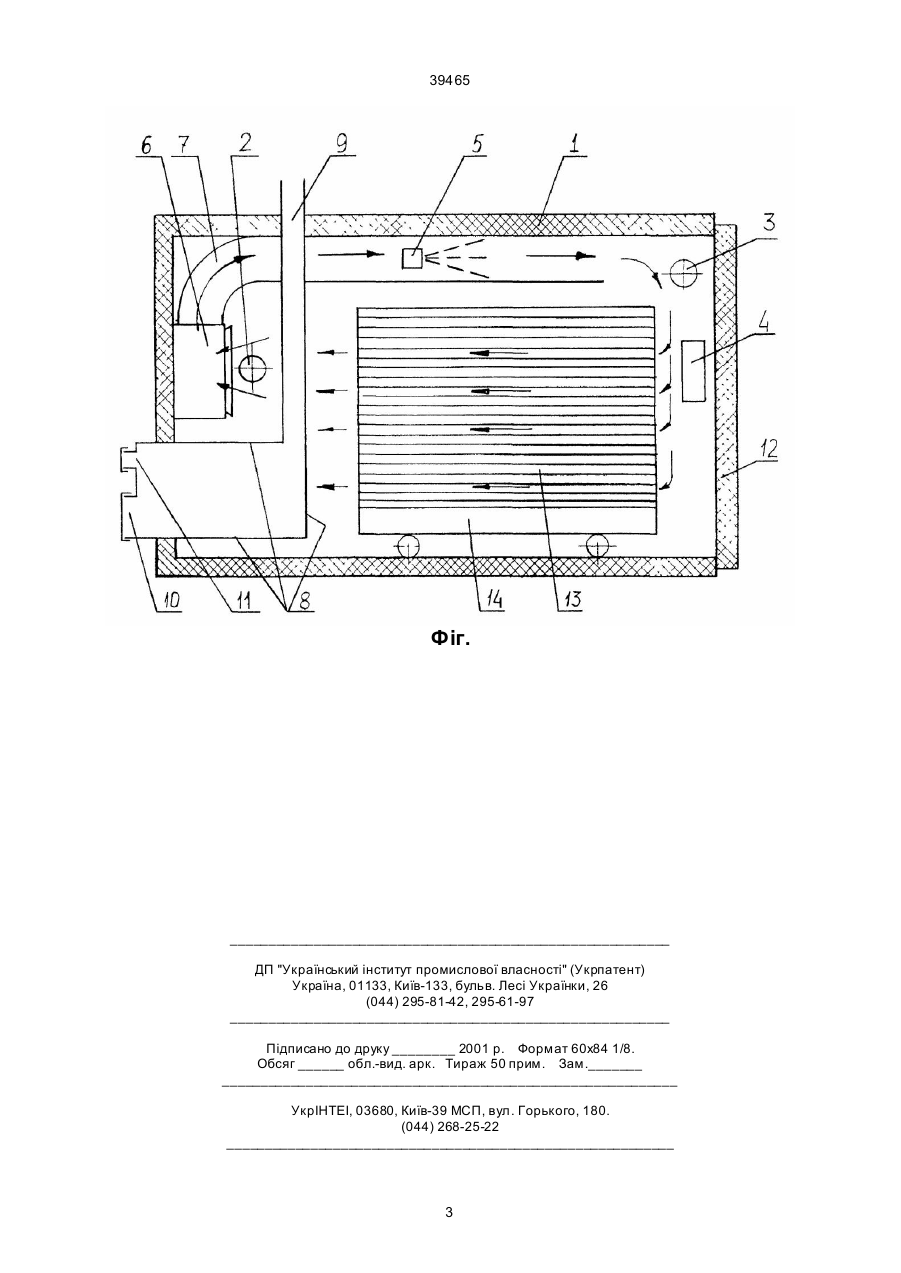

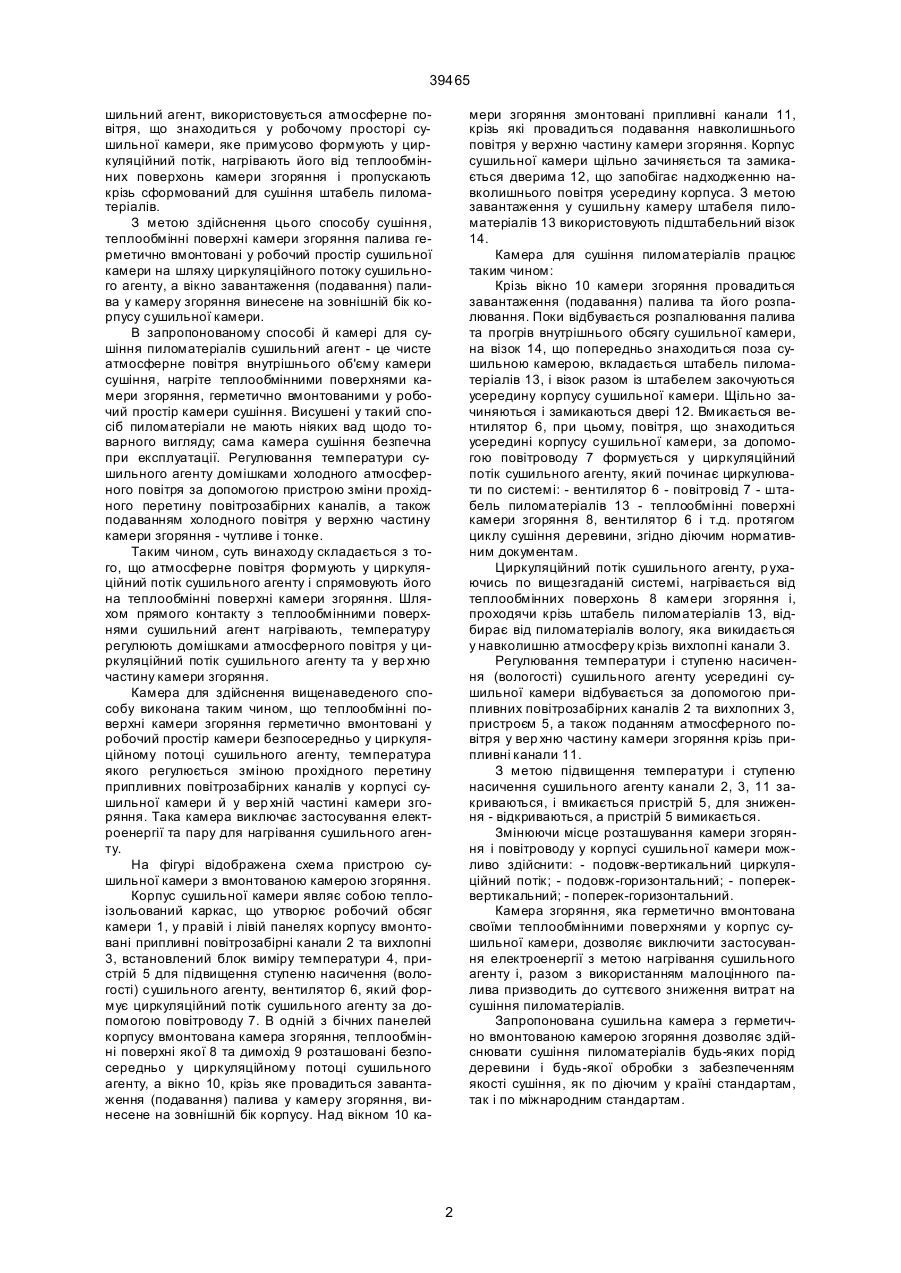

1. Спосіб сушіння пиломатеріалів, який включає укладання пиломатеріалів у сушильну камеру, підготовку (нагрівання) сушильного агента, циркуляцію останнього крізь штабель пиломатеріалів, який відрізняється тим, що атмосферне повітря, яке знаходиться усередині сушильної камери, формують у циркуляційний потік сушильного агента, спрямовують його на теплообмінні поверхні каме 39465 шильний агент, використовується атмосферне повітря, що знаходиться у робочому просторі сушильної камери, яке примусово формують у циркуляційний потік, нагрівають його від теплообмінних поверхонь камери згоряння і пропускають крізь сформований для сушіння штабель пиломатеріалів. З метою здійснення цього способу сушіння, теплообмінні поверхні камери згоряння палива герметично вмонтовані у робочий простір сушильної камери на шляху циркуляційного потоку сушильного агенту, а вікно завантаження (подавання) палива у камеру згоряння винесене на зовнішній бік корпусу сушильної камери. В запропонованому способі й камері для сушіння пиломатеріалів сушильний агент - це чисте атмосферне повітря внутрішнього об'єму камери сушіння, нагріте теплообмінними поверхнями камери згоряння, герметично вмонтованими у робочий простір камери сушіння. Висушені у такий спосіб пиломатеріали не мають ніяких вад щодо товарного вигляду; сама камера сушіння безпечна при експлуатації. Регулювання температури сушильного агенту домішками холодного атмосферного повітря за допомогою пристрою зміни прохідного перетину повітрозабірних каналів, а також подаванням холодного повітря у верхню частину камери згоряння - чутливе і тонке. Таким чином, суть винаходу складається з того, що атмосферне повітря формують у циркуляційний потік сушильного агенту і спрямовують його на теплообмінні поверхні камери згоряння. Шляхом прямого контакту з теплообмінними поверхнями сушильний агент нагрівають, температуру регулюють домішками атмосферного повітря у циркуляційний потік сушильного агенту та у вер хню частину камери згоряння. Камера для здійснення вищенаведеного способу виконана таким чином, що теплообмінні поверхні камери згоряння герметично вмонтовані у робочий простір камери безпосередньо у циркуляційному потоці сушильного агенту, температура якого регулюється зміною прохідного перетину припливних повітрозабірних каналів у корпусі сушильної камери й у вер хній частині камери згоряння. Така камера виключає застосування електроенергії та пару для нагрівання сушильного агенту. На фігурі відображена схема пристрою сушильної камери з вмонтованою камерою згоряння. Корпус сушильної камери являє собою теплоізольований каркас, що утворює робочий обсяг камери 1, у правій і лівій панелях корпусу вмонтовані припливні повітрозабірні канали 2 та вихлопні 3, встановлений блок виміру температури 4, пристрій 5 для підвищення ступеню насичення (вологості) сушильного агенту, вентилятор 6, який формує циркуляційний потік сушильного агенту за допомогою повітроводу 7. В одній з бічних панелей корпусу вмонтована камера згоряння, теплообмінні поверхні якої 8 та димохід 9 розташовані безпосередньо у циркуляційному потоці сушильного агенту, а вікно 10, крізь яке провадиться завантаження (подавання) палива у камеру згоряння, винесене на зовнішній бік корпусу. Над вікном 10 ка мери згоряння змонтовані припливні канали 11, крізь які провадиться подавання навколишнього повітря у верхню частину камери згоряння. Корпус сушильної камери щільно зачиняється та замикається дверима 12, що запобігає надходженню навколишнього повітря усередину корпуса. З метою завантаження у сушильну камеру штабеля пиломатеріалів 13 використовують підштабельний візок 14. Камера для сушіння пиломатеріалів працює таким чином: Крізь вікно 10 камери згоряння провадиться завантаження (подавання) палива та його розпалювання. Поки відбувається розпалювання палива та прогрів внутрішнього обсягу сушильної камери, на візок 14, що попередньо знаходиться поза сушильною камерою, вкладається штабель пиломатеріалів 13, і візок разом із штабелем закочуються усередину корпусу сушильної камери. Щільно зачиняються і замикаються двері 12. Вмикається вентилятор 6, при цьому, повітря, що знаходиться усередині корпусу сушильної камери, за допомогою повітроводу 7 формується у циркуляційний потік сушильного агенту, який починає циркулювати по системі: - вентилятор 6 - повітровід 7 - штабель пиломатеріалів 13 - теплообмінні поверхні камери згоряння 8, вентилятор 6 і т.д. протягом циклу сушіння деревини, згідно діючим нормативним документам. Циркуляційний потік сушильного агенту, р ухаючись по вищезгаданій системі, нагрівається від теплообмінних поверхонь 8 камери згоряння і, проходячи крізь штабель пиломатеріалів 13, відбирає від пиломатеріалів вологу, яка викидається у навколишню атмосферу крізь вихлопні канали 3. Регулювання температури і ступеню насичення (вологості) сушильного агенту усередині сушильної камери відбувається за допомогою припливних повітрозабірних каналів 2 та вихлопних 3, пристроєм 5, а також поданням атмосферного повітря у вер хню частину камери згоряння крізь припливні канали 11. З метою підвищення температури і ступеню насичення сушильного агенту канали 2, 3, 11 закриваються, і вмикається пристрій 5, для зниження - відкриваються, а пристрій 5 вимикається. Змінюючи місце розташування камери згоряння і повітроводу у корпусі сушильної камери можливо здійснити: - подовж-вертикальний циркуляційний потік; - подовж-горизонтальний; - попереквертикальний; - поперек-горизонтальний. Камера згоряння, яка герметично вмонтована своїми теплообмінними поверхнями у корпус сушильної камери, дозволяє виключити застосування електроенергії з метою нагрівання сушильного агенту і, разом з використанням малоцінного палива призводить до суттєвого зниження витрат на сушіння пиломатеріалів. Запропонована сушильна камера з герметично вмонтованою камерою згоряння дозволяє здійснювати сушіння пиломатеріалів будь-яких порід деревини і будь-якої обробки з забезпеченням якості сушіння, як по діючим у країні стандартам, так і по міжнародним стандартам. 2 39465 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
