Вакуумна камера сушильної установки

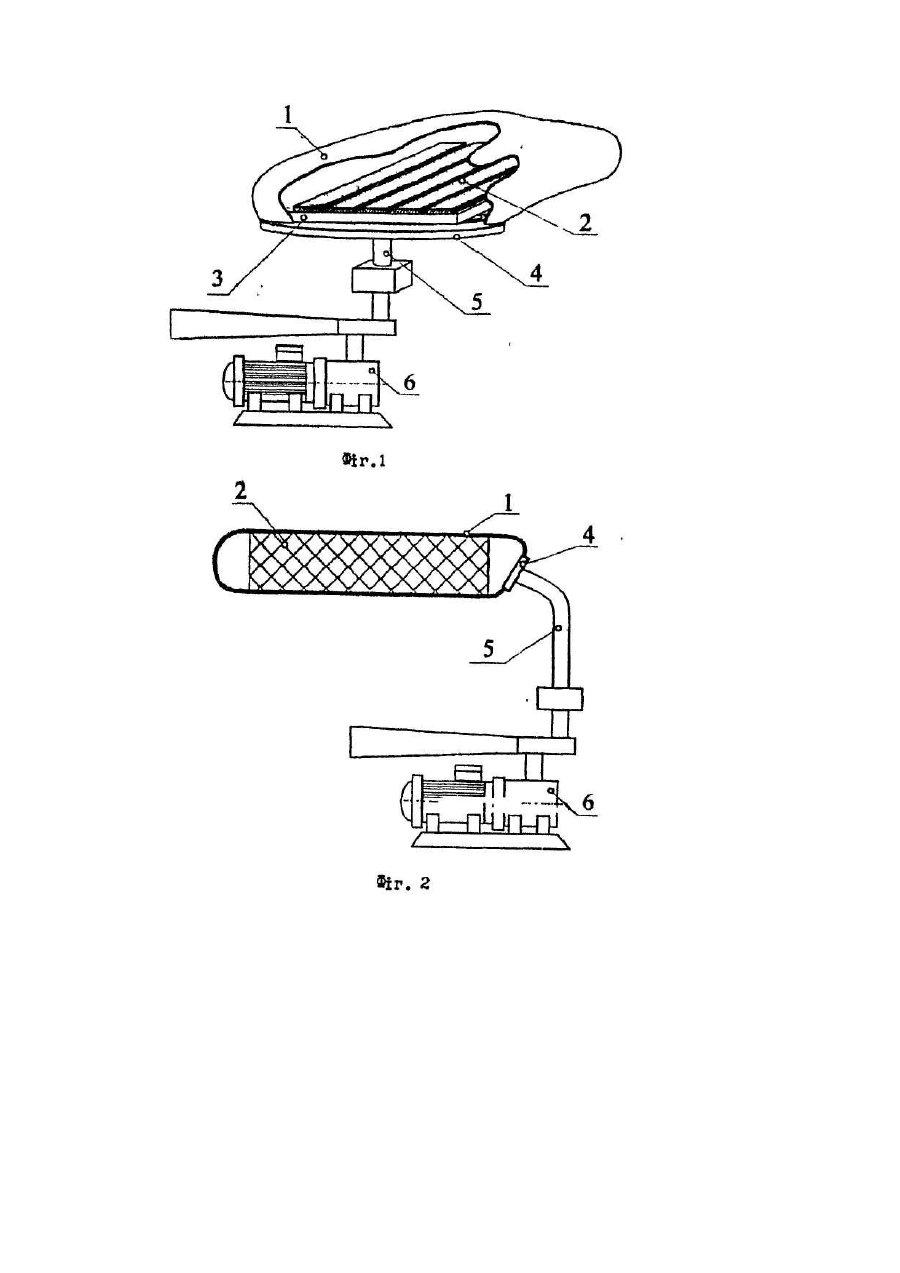

Запропонована установка відноситься до вакуумної сушки матеріалів І може бути використана для сушіння деревини, сільгосппродуктів, шкіри, лікарських препаратів і ін. Прототипом є вакуумна сушильна установка з корпусом, виконаним з еластичного матеріалу. Камера має металевий корпус, верхня частина якого складається із металевої рами а плоским гумовим ущільнювачем. Після закриття камери, яка заповнена дошками, відкачується з нет повітря І досягається ефект придавлення дашок за рахунок впливу атмосферного тиску через плоский епастичний гумовий ущільнювач у верхній частині камери. Таке придавлення забезпечує хороший контакт Із плитами, які нагріваються, відвертає деформацію пиломатеріал!» І у процесі сушки вирівнює раніше деформовані пиломатеріали [Вакуумні сушильні камери типу "КР". Рекламний проспект словацького AT "Агрослужба" за ліцензією німецької фірми Кронседер, Дистриб'ютор СП "Роек-Львів"]. Однак, у такій камері вимагається підігрівати матеріал, який висушується, електричними нагрівачами або з допомогою гарячої води із зовнішнього джерела. Це призводить до значних енерговитрат. Крім того, така камера з металевим корпусом І нагрівальними плитами є надто металомісткісною і, як наслідок, дорого коштує, В основу корисної моделі поставлена задача вдосконалити вакуумуєму камеру, сушильної установки шляхом вибору конструкційного матеріалу для усього Π корпусу, щоб забезпечити використання тепла навколишнього середовища для нагріву матеріалу, який сушиться. Поставлена задача вирішується у запропонованій корисній моделі, яка має корпус, виконаний з використанням еластичного матеріалу. Оболонка корпуса запропонованої камери, що охоплює висушуючий матеріал, виконана з еластичного матеріалу і забезпечена ущільнюючим вузлом для вакуумноущільного сполучення з вакуумною системою. Крім цього у вакуумній установці для сушіння деревини оболонка.корпусу за допомогою ущільнюючого вузла з'єднана з вакуумною системою через основу для розміщення матеріалу, який сушиться. Можливо також з'єднання оболонки за допомогою ущільнюючого вузла безпосередньо з трубопроводом вакуумного насосу. · Для нагрівання матеріалу, який сушиться сонячними променями, оболонка корпусу може бути виконана з прозорого еластичного матеріалу, наприклад, поліетилену. При вакуумуванні камери, виконаної з еластичного матеріалу, під впливом атмосферного тиску оболонка щільно стисне матеріал, який сушиться, або тару в якій він знаходиться. Це не тільки відверне деформацію висушуваного пиломатеріалу, але І створить умови для ефективного теплообміну з зовнішнім середовищем. При досягненні тиску 5 ... 2 кПа температура кипіння води складає від 32.9 до 17.5°С. Якщо камера знаходиться всередині приміщення або поза нього влітку, то прогрівання до температури кипіння води матеріалу, який сушиться, може бути досягнуто без використання електро- або водонагрівачів за рахунок теплоприпливу Із навколишнього середовища через оболонку, що щільно прилягає до матеріалу, який сушиться, або до тари, в якій він знаходиться. Якщо еластична оболонка камери прозора, то нагрівання матеріалу, який сушиться, може безпосередньо здійснюватись сонячними променями. Це і забезпечить економію електричної або термальної енергії. Крім того, камера з еластичною оболонкою без нагріваючих плит коштує значно дешевше, із-за меншої металомісткості. Сутність корисної моделі пояснюється кресленням вакуумної камери, для сушки пиломатеріалів, наведеним на фіг. 1. На фіг. 2 зображений ввгМзчт виконання камери для сушки сільгосппродуктів, пряжі, шкіри, лікарських препаратів і інш. Можливість здійснення корисної моделі розглянемо на прикладах. Вакуумна камера для сушіння пиломатеріалів (фіг. 1) має корпус, вся оболонка 1, якого охоплююча пиломатеріал 2, виконана з еластичного матеріалу. Це може бути вакуумноущільнююча прогумована тканина, щільний поліетилен, плівка фторопласта, тонка вакуумна гума та ін. Пиломатеріал 2 розміщений на основі 3. Оболонка 1 за допомогою ущільнюючого вузла 4 у вигляді фланцевого сполучення з гумовим ущільнювачем через основу З з'єднана з трубопроводом 5 вакуумного водокільцбвого насосу 6 з ежектором. У іншому варіанті (фіг. 2) еластична оболонка 1 корпусу камери охоплює тару з вищезазначеним матеріалом 2. Це можуть бути сільгосппродукти, шкіра, пряжа, лікарські препарати. При допомозі ущільнюючого вузла 4 у вигляді розрізаного кільця з гумовим ущільненням оболонка 1 безпосередньо з'єднана з трубопроводом 5 вакуумного водокільцевого насосу 6 з ежектором. Робота вакуумної сушильної установки з використанням запропонованої камери полягає у наступному. Після завантаження камери з еластичною оболонкою 1 матеріалом, який висушується 2 (фіг. 1, 2) її щільно з'єднують при допомозі ущільнюючого вузла 4 з вакуумною системою: трубопроводом 5, насосом 6. Вмикають вакуумний насос і відкачують камеру. У ролі вакуумного насосу можна використати водокільцевий насос з ежектором, що дозволяє одержувати разрядження до 665 Па. При досягненні тиску в камері 2 кПа температура кипіння води складе 17.5°С. При цьому для прогрівання матеріалу, який висушується, стає можливим використання тепла навколишнього середовища, бо еластична оболонка під дією атмосферного тиску буде щільно притиснута до матеріалу, який висушується, або до тари, в якій він знаходиться. Якщо оболонка прозора, то матеріал, який висушується, можна прогрівати сонячним промінням. Це дозволяє обійтися без витрат електро- або теплової енергії від зовнішнього водонагрівача. Принаймні, ці витрати можна значно зменшити.
