Камера згоряння для газової турбіни

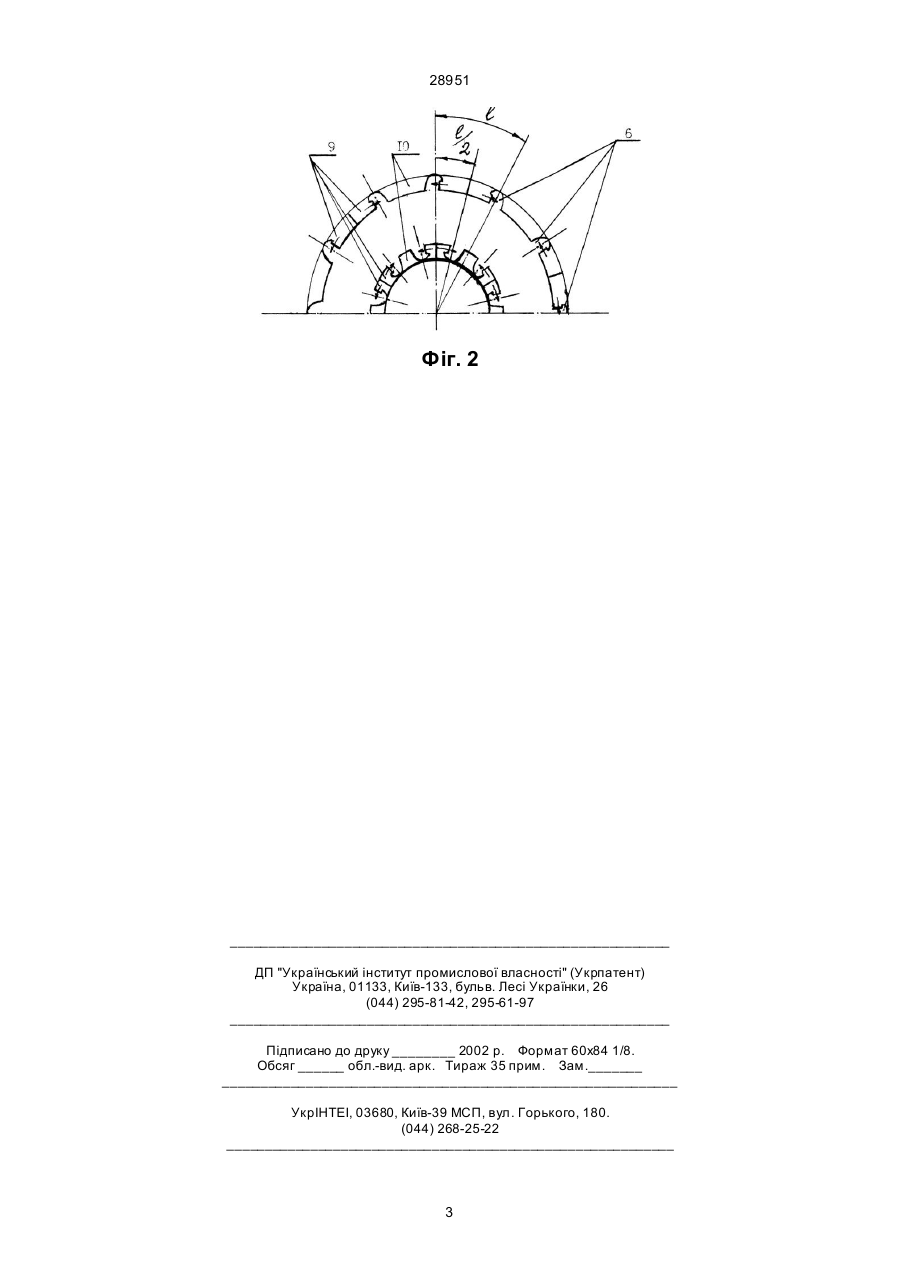

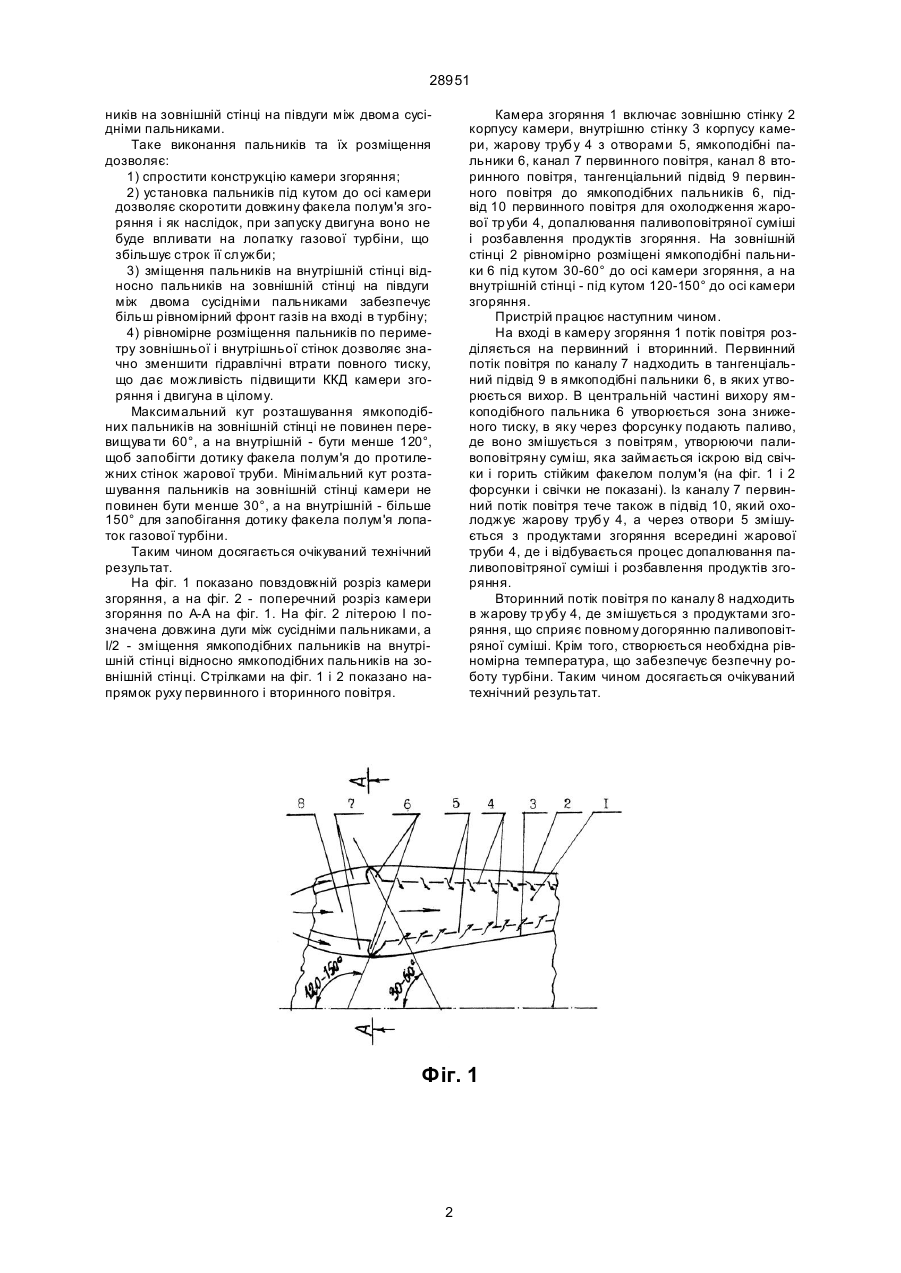

Камера згоряння для газової турбіни, що має кільцеву камеру згоряння і пальники, яка відрізняється тим, що пальники виконані ямкоподібними з тангенціальним підводом первинного повітря і рівномірно розміщені по периметру зовнішньої стінки корпусу камери під кутом 30-60° до її осі, і вн утрішньої стінки корпусу камери під кутом 120-150° до її осі, причому пальники на внутрішній стінці зміщені відносно пальників на зовнішній стінці на півдуги між двома сусідніми пальниками. (19) (21) 97115532 (22) 19.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Варганов Іван Степанович, Халатов Артем Артемович, Борисов Ігор Іванович (73) ІНСТИТУТ ТЕХНІЧНОЇ ТЕПЛОФІЗИКИ HАH УКРАЇНИ 28951 ників на зовнішній стінці на півдуги між двома сусідніми пальниками. Таке виконання пальників та їх розміщення дозволяє: 1) спростити конструкцію камери згоряння; 2) установка пальників під кутом до осі камери дозволяє скоротити довжину факела полум'я згоряння і як наслідок, при запуску двигуна воно не буде впливати на лопатку газової турбіни, що збільшує строк її служби; 3) зміщення пальників на внутрішній стінці відносно пальників на зовнішній стінці на півдуги між двома сусідніми пальниками забезпечує більш рівномірний фронт газів на вході в турбіну; 4) рівномірне розміщення пальників по периметру зовнішньої і внутрішньої стінок дозволяє значно зменшити гідравлічні втрати повного тиску, що дає можливість підвищити ККД камери згоряння і двигуна в цілому. Максимальний кут розташування ямкоподібних пальників на зовнішній стінці не повинен перевищува ти 60°, а на внутрішній - бути менше 120°, щоб запобігти дотику факела полум'я до протилежних стінок жарової труби. Мінімальний кут розташування пальників на зовнішній стінці камери не повинен бути менше 30°, а на внутрішній - більше 150° для запобігання дотику факела полум'я лопаток газової турбіни. Таким чином досягається очікуваний технічний результат. На фіг. 1 показано повздовжній розріз камери згоряння, а на фіг. 2 - поперечний розріз камери згоряння по А-А на фіг. 1. На фіг. 2 літерою І позначена довжина дуги між сусідніми пальниками, а І/2 - зміщення ямкоподібних пальників на внутрішній стінці відносно ямкоподібних пальників на зовнішній стінці. Стрілками на фіг. 1 і 2 показано напрямок руху первинного і вторинного повітря. Камера згоряння 1 включає зовнішню стінку 2 корпусу камери, внутрішню стінку 3 корпусу камери, жарову трубу 4 з отворами 5, ямкоподібні пальники 6, канал 7 первинного повітря, канал 8 вторинного повітря, тангенціальний підвід 9 первинного повітря до ямкоподібних пальників 6, підвід 10 первинного повітря для охолодження жарової тр уби 4, допалювання паливоповітряної суміші і розбавлення продуктів згоряння. На зовнішній стінці 2 рівномірно розміщені ямкоподібні пальники 6 під кутом 30-60° до осі камери згоряння, а на внутрішній стінці - під кутом 120-150° до осі камери згоряння. Пристрій працює наступним чином. На вході в камеру згоряння 1 потік повітря розділяється на первинний і вторинний. Первинний потік повітря по каналу 7 надходить в тангенціальний підвід 9 в ямкоподібні пальники 6, в яких утворюється вихор. В центральній частині вихору ямкоподібного пальника 6 утворюється зона зниженого тиску, в яку через форсунку подають паливо, де воно змішується з повітрям, утворюючи паливоповітряну суміш, яка займається іскрою від свічки і горить стійким факелом полум'я (на фіг. 1 і 2 форсунки і свічки не показані). Із каналу 7 первинний потік повітря тече також в підвід 10, який охолоджує жарову трубу 4, а через отвори 5 змішується з продуктами згоряння всередині жарової труби 4, де і відбувається процес допалювання паливоповітряної суміші і розбавлення продуктів згоряння. Вторинний потік повітря по каналу 8 надходить в жарову тр убу 4, де змішується з продуктами згоряння, що сприяє повному догорянню паливоповітряної суміші. Крім того, створюється необхідна рівномірна температура, що забезпечує безпечну роботу турбіни. Таким чином досягається очікуваний технічний результат. Фіг. 1 2 28951 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
