Багатофункціональний інгалятор

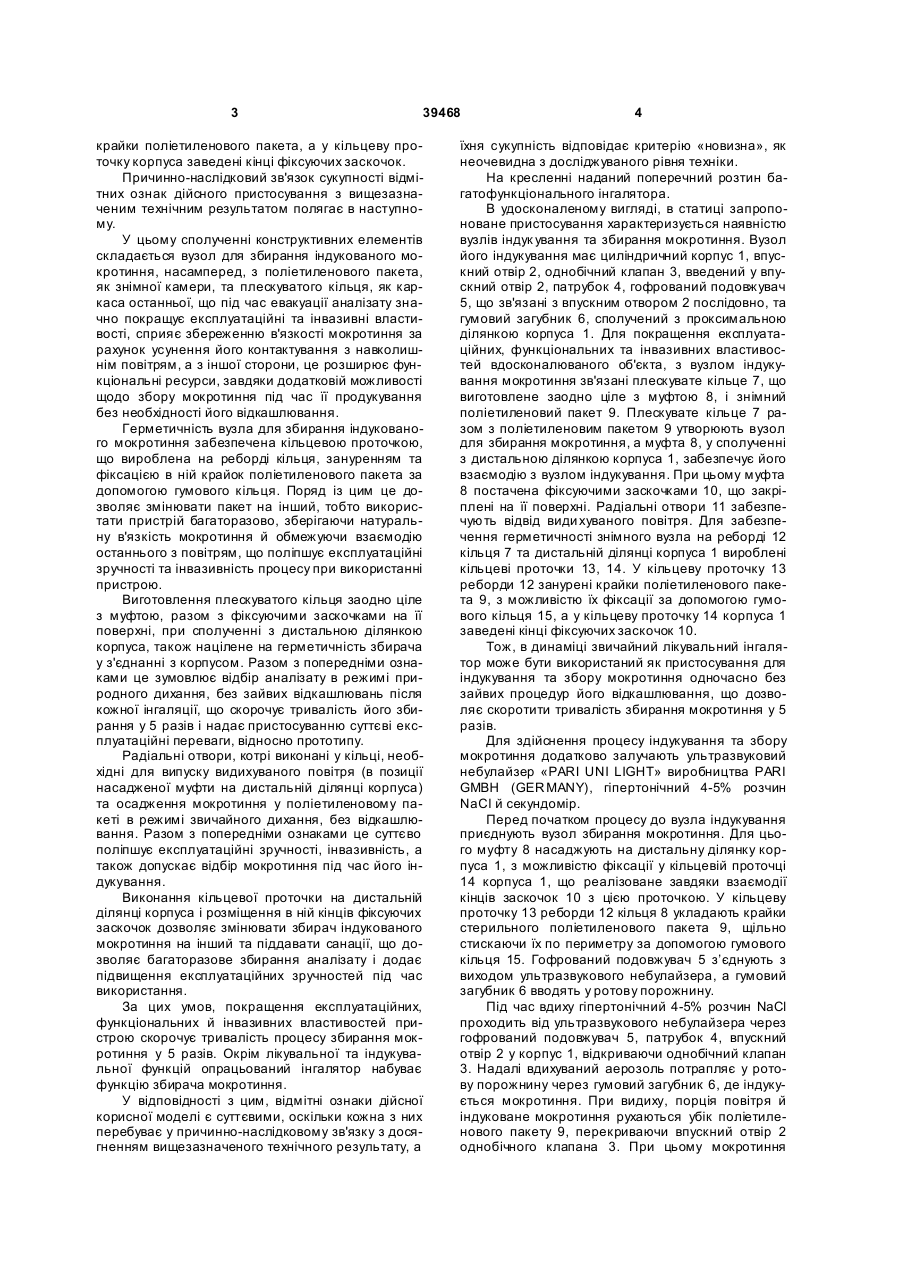

Багатофункціональний інгалятор, що містить циліндричний корпус з впускним отвором, однобічний клапан, введений у впускний отвір, патрубок, його гофрований подовжувач, які послідовно з'єднані з впускним отвором, і гумовий загубник, що 3 39468 крайки поліетиленового пакета, а у кільцеву проточку корпуса заведені кінці фіксуючих заскочок. Причинно-наслідковий зв'язок сукупності відмітних ознак дійсного пристосування з вищезазначеним технічним результатом полягає в наступному. У цьому сполученні конструктивних елементів складається вузол для збирання індукованого мокротиння, насамперед, з поліетиленового пакета, як знімної камери, та плескуватого кільця, як каркаса останньої, що під час евакуації аналізату значно покращує експлуатаційні та інвазивні властивості, сприяє збереженню в'язкості мокротиння за рахунок усунення його контактування з навколишнім повітрям, а з іншої сторони, це розширює функціональні ресурси, завдяки додатковій можливості щодо збору мокротиння під час її продукування без необхідності його відкашлювання. Герметичність вузла для збирання індукованого мокротиння забезпечена кільцевою проточкою, що вироблена на реборді кільця, зануренням та фіксацією в ній крайок поліетиленового пакета за допомогою гумового кільця. Поряд із цим це дозволяє змінювати пакет на інший, тобто використати пристрій багаторазово, зберігаючи натуральну в'язкість мокротиння й обмежуючи взаємодію останнього з повітрям, що поліпшує експлуатаційні зручності та інвазивність процесу при використанні пристрою. Виготовлення плескуватого кільця заодно ціле з муфтою, разом з фіксуючими заскочками на її поверхні, при сполученні з дистальною ділянкою корпуса, також націлене на герметичність збирача у з'єднанні з корпусом. Разом з попередніми ознаками це зумовлює відбір аналізату в режимі природного дихання, без зайвих відкашлювань після кожної інгаляції, що скорочує тривалість його збирання у 5 разів і надає пристосуванню суттєві експлуатаційні переваги, відносно прототипу. Радіальні отвори, котрі виконані у кільці, необхідні для випуску видихуваного повітря (в позиції насадженої муфти на дистальній ділянці корпуса) та осадження мокротиння у поліетиленовому пакеті в режимі звичайного дихання, без відкашлювання. Разом з попередніми ознаками це суттєво поліпшує експлуатаційні зручності, інвазивність, а також допускає відбір мокротиння під час його індукування. Виконання кільцевої проточки на дистальній ділянці корпуса і розміщення в ній кінців фіксуючих заскочок дозволяє змінювати збирач індукованого мокротиння на інший та піддавати санації, що дозволяє багаторазове збирання аналізату і додає підвищення експлуатаційних зручностей під час використання. За цих умов, покращення експлуатаційних, функціональних й інвазивних властивостей пристрою скорочує тривалість процесу збирання мокротиння у 5 разів. Окрім лікувальної та індукувальної функцій опрацьований інгалятор набуває функцію збирача мокротиння. У відповідності з цим, відмітні ознаки дійсної корисної моделі є суттєвими, оскільки кожна з них перебуває у причинно-наслідковому зв'язку з досягненням вищезазначеного технічного результату, а 4 їхня сукупність відповідає критерію «новизна», як неочевидна з досліджуваного рівня техніки. На кресленні наданий поперечний розтин багатофункціонального інгалятора. В удосконаленому вигляді, в статиці запропоноване пристосування характеризується наявністю вузлів індук ування та збирання мокротиння. Вузол його індукування має циліндричний корпус 1, впускний отвір 2, однобічний клапан 3, введений у впускний отвір 2, патрубок 4, гофрований подовжувач 5, що зв'язані з впускним отвором 2 послідовно, та гумовий загубник 6, сполучений з проксимальною ділянкою корпуса 1. Для покращення експлуатаційних, функціональних та інвазивних властивостей вдосконалюваного об'єкта, з вузлом індукування мокротиння зв'язані плескувате кільце 7, що виготовлене заодно ціле з муфтою 8, і знімний поліетиленовий пакет 9. Плескувате кільце 7 разом з поліетиленовим пакетом 9 утворюють вузол для збирання мокротиння, а муфта 8, у сполученні з дистальною ділянкою корпуса 1, забезпечує його взаємодію з вузлом індукування. При цьому муфта 8 постачена фіксуючими заскочками 10, що закріплені на її поверхні. Радіальні отвори 11 забезпечують відвід види хуваного повітря. Для забезпечення герметичності знімного вузла на реборді 12 кільця 7 та дистальній ділянці корпуса 1 вироблені кільцеві проточки 13, 14. У кільцеву проточку 13 реборди 12 занурені крайки поліетиленового пакета 9, з можливістю їх фіксації за допомогою гумового кільця 15, а у кільцеву проточку 14 корпуса 1 заведені кінці фіксуючих заскочок 10. Тож, в динаміці звичайний лікувальний інгалятор може бути використаний як пристосування для індукування та збору мокротиння одночасно без зайвих процедур його відкашлювання, що дозволяє скоротити тривалість збирання мокротиння у 5 разів. Для здійснення процесу індукування та збору мокротиння додатково залучають ультразвуковий небулайзер «PARI UNI LIGHT» виробництва PARI GMBH (GER MANY), гіпертонічний 4-5% розчин NaCl й секундомір. Перед початком процесу до вузла індукування приєднують вузол збирання мокротиння. Для цього муфту 8 насаджують на дистальну ділянку корпуса 1, з можливістю фіксації у кільцевій проточці 14 корпуса 1, що реалізоване завдяки взаємодії кінців заскочок 10 з цією проточкою. У кільцеву проточку 13 реборди 12 кільця 8 укладають крайки стерильного поліетиленового пакета 9, щільно стискаючи їх по периметру за допомогою гумового кільця 15. Гофрований подовжувач 5 з’єднують з виходом ультразвукового небулайзера, а гумовий загубник 6 вводять у ротову порожнину. Під час вдиху гіпертонічний 4-5% розчин NaCl проходить від ультразвукового небулайзера через гофрований подовжувач 5, патрубок 4, впускний отвір 2 у корпус 1, відкриваючи однобічний клапан 3. Надалі вдихуваний аерозоль потрапляє у ротову порожнину через гумовий загубник 6, де індукується мокротиння. При видиху, порція повітря й індуковане мокротиння рухаються убік поліетиленового пакету 9, перекриваючи впускний отвір 2 однобічного клапана 3. При цьому мокротиння 5 39468 осідає у порожнині поліетиленового пакета 9, а надлишок повітря виводиться назовні крізь радіальні отвори 11. Відтворення процесу складається з 3-х циклів інгаляції, з тривалістю кожного з них по 30, 60 і 120сек, а відібране мокротиння піддають дослідженню, наприклад, за методикою Т.А. Popov, з можливістю діагностування саркоїдозу органів дихання [3]. Для багаторазового використання пристосування циліндричний корпус 1, однобічний клапан 3, патрубок 4, плескувате кільце 7, муфта 8 можуть були вироблені з будь-якої пластмаси, що відповідає санітарно-гігієнічним нормам. Збільшення функціонального ресурсу, експлуатаційних зручностей, досягнення абсолютної неінвазивності процесу, скорочення тривалості його збирання у 5 разів, а крім того, забезпечення безпеки для пацієнтів та відносної простоти обсягу вдосконалення дійсного пристосування сприятимуть його використанню не лише у дитячій пульмонології, але й в практичній роботі усіх медичних установ, які мають пульмонологічні та фтизіатричні відділення. Таким чином, запропоноване рішення задачі відповідає умові «промислова придатність», оскільки може бути багаторазово використаним в медицині, з можливістю перевершення технічного Комп’ютерна в ерстка М. Ломалова 6 результату. Його значущість зв'язується з позитивом використання індукованого мокротиння як інформативного біологічного аналізату, адже бронхоскопічні дослідження на основі одержання лаважів мають інвазивний характер, а при хронічних захворюваннях органів дихання, особливо у дітей, мокротиння погано піддається спонтанному відділенню. Характеристика об'єкта, яка зазначена у н.п. формули, визначає межі його правового статусу та забезпечує відмінність від об'єктів аналогічного призначення, а з урахуванням п. 2 Ст. 7 Закону і вищезазначених доводів є достатньою для його кваліфікації корисною моделлю. Джерела інформації: 1. A.M. Li, T.W.T. Tsang et.all. Induced sputum in childhoot asthma / Hong Kong Med. J. - 2005. - Vol. 11. - P. 289-294. 2. Г.Л. Бородина, М.И. Дюсмикеева, А.Д. Таганович, И.Л. Котович, А.Ф. Белько. Прогнозирование течения саркоидоза на основе исследования уровня общих фосфолипидов легочного сурфактанта в индуцированной мокроте // Пульмонология. - 2007. - №5. - С. 45-49. 3. T.A. Popov, M.M. Pizzichini et all. Some technical factors influencing the induction of sputum for cell analysis // Ibid. - 1995. - Vol. 8 - P. 559-565. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
