Пристрій для паркування автомобілів на балконах

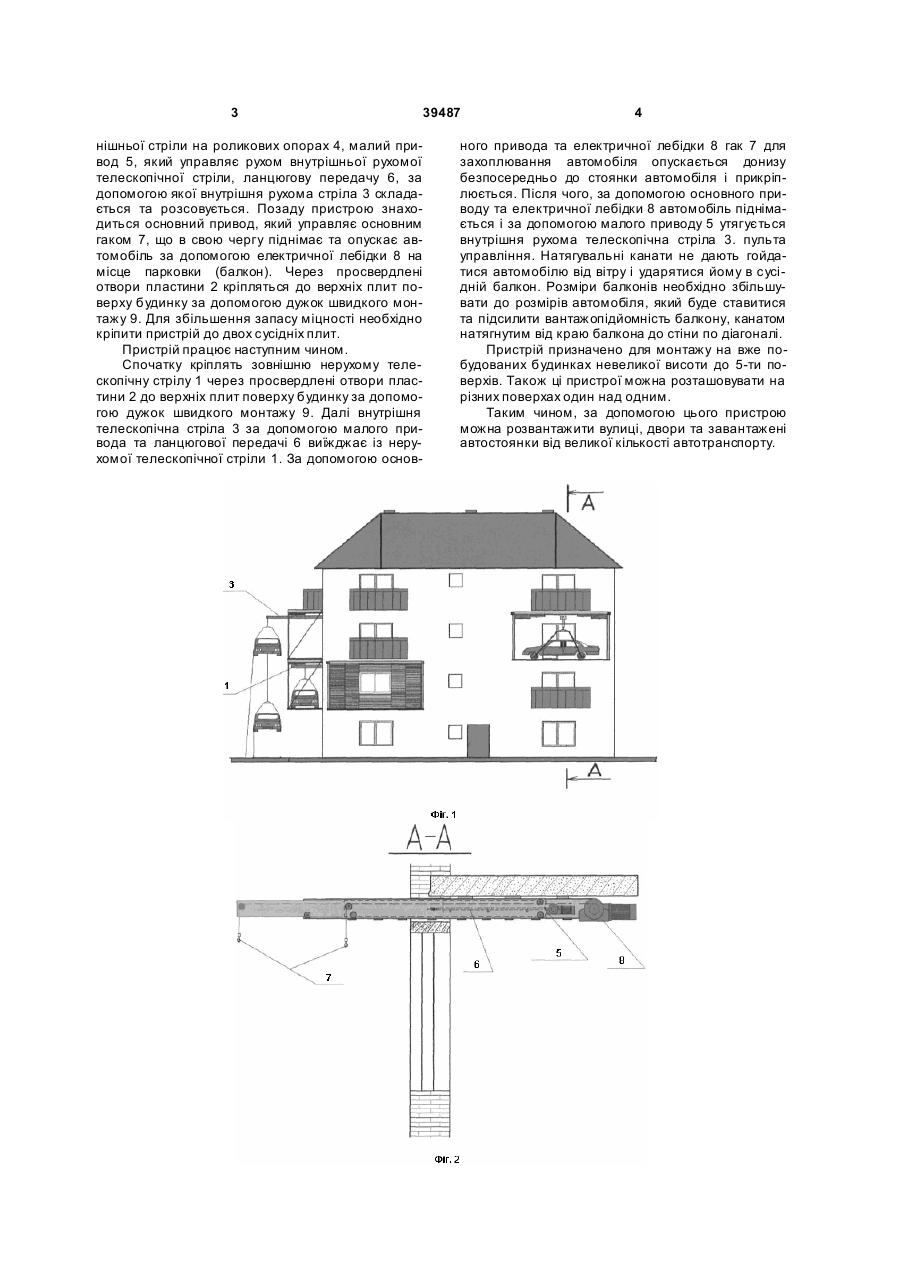

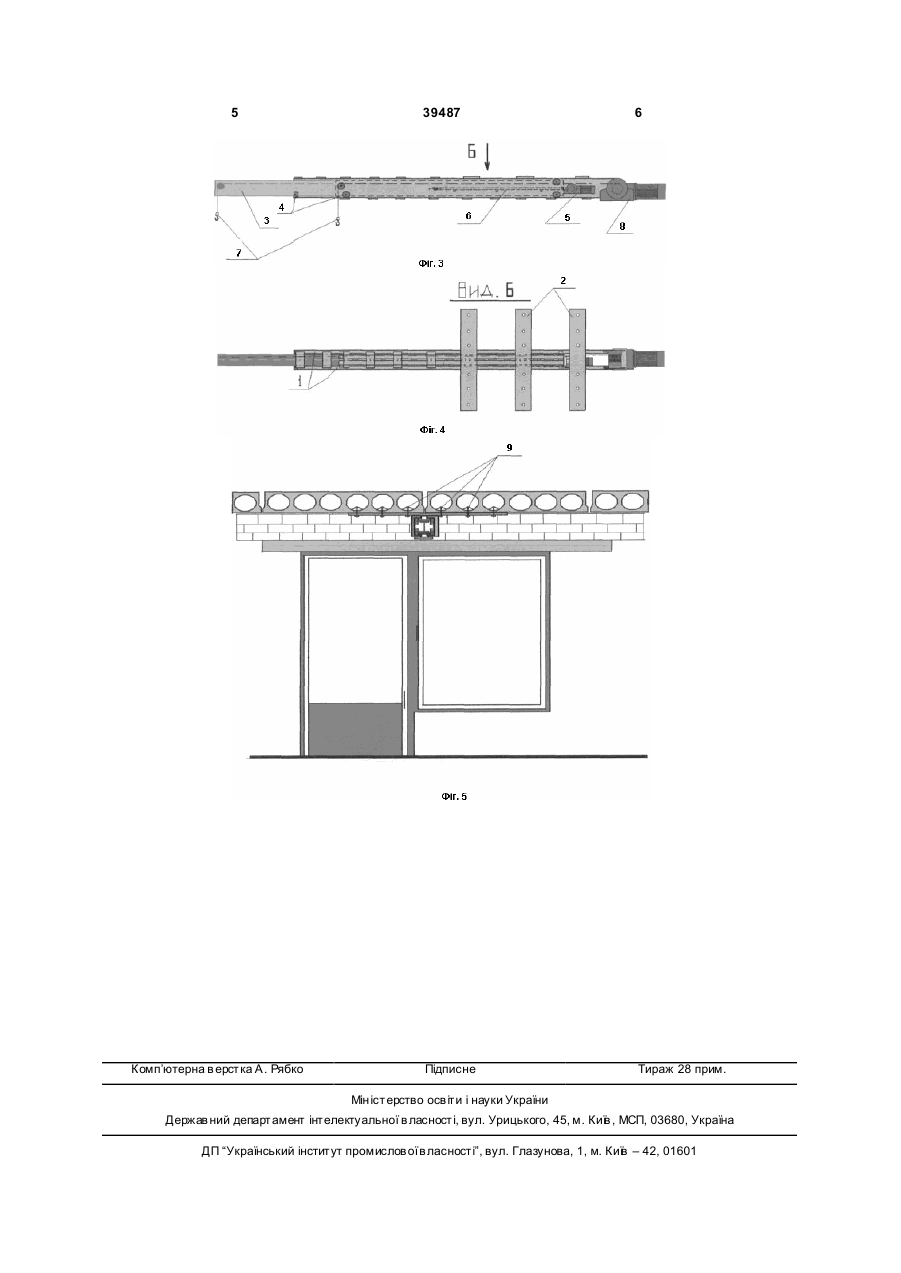

Пристрій для паркування автомобіля на балконі, який містить привод, телескопічну стрілу, який відрізняється тим, що має два приводи малий привод і основний привод, а також дві телескопічні стріли - зовнішню нерухому телескопічну 3 нішньої стріли на роликових опорах 4, малий привод 5, який управляє рухом внутрішньої рухомої телескопічної стріли, ланцюгову передачу 6, за допомогою якої внутрішня рухома стріла 3 складається та розсовується. Позаду пристрою знаходиться основний привод, який управляє основним гаком 7, що в свою чергу піднімає та опускає автомобіль за допомогою електричної лебідки 8 на місце парковки (балкон). Через просвердлені отвори пластини 2 кріпляться до верхніх плит поверху будинку за допомогою дужок швидкого монтажу 9. Для збільшення запасу міцності необхідно кріпити пристрій до двох сусідніх плит. Пристрій працює наступним чином. Спочатку кріплять зовнішню нерухому телескопічну стрілу 1 через просвердлені отвори пластини 2 до верхніх плит поверху будинку за допомогою дужок швидкого монтажу 9. Далі внутрішня телескопічна стріла 3 за допомогою малого привода та ланцюгової передачі 6 виїжджає із нерухомої телескопічної стріли 1. За допомогою основ 39487 4 ного привода та електричної лебідки 8 гак 7 для захоплювання автомобіля опускається донизу безпосередньо до стоянки автомобіля і прикріплюється. Після чого, за допомогою основного приводу та електричної лебідки 8 автомобіль піднімається і за допомогою малого приводу 5 утягується внутрішня рухома телескопічна стріла 3. пульта управління. Натягувальні канати не дають гойдатися автомобілю від вітру і ударятися йому в сусідній балкон. Розміри балконів необхідно збільшувати до розмірів автомобіля, який буде ставитися та підсилити вантажопідйомність балкону, канатом натягнутим від краю балкона до стіни по діагоналі. Пристрій призначено для монтажу на вже побудованих будинках невеликої висоти до 5-ти поверхів. Також ці пристрої можна розташовувати на різних поверхах один над одним. Таким чином, за допомогою цього пристрою можна розвантажити вулиці, двори та завантажені автостоянки від великої кількості автотранспорту. 5 Комп’ютерна в ерстка А. Рябко 39487 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
