Утримувач ультразвукового перетворювача

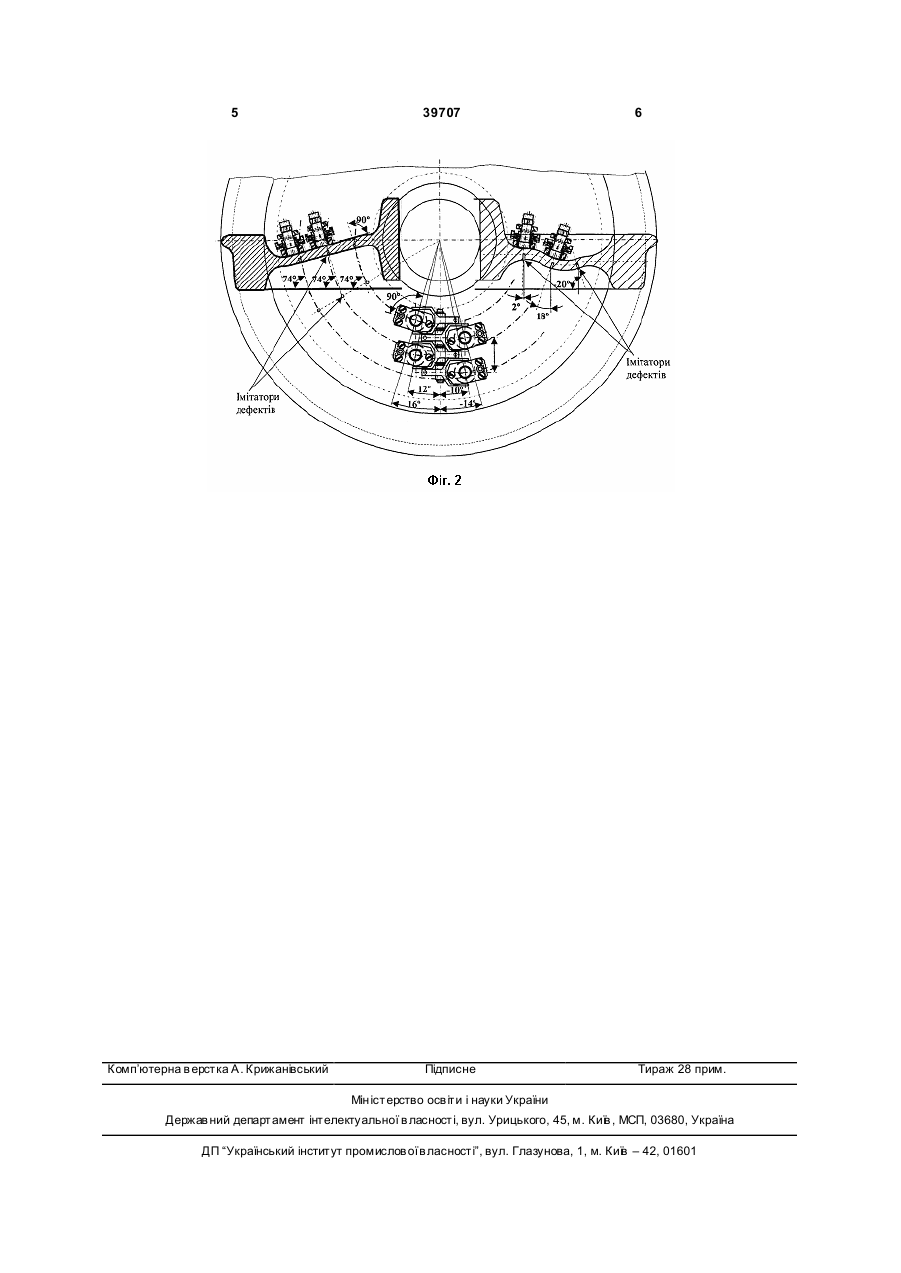

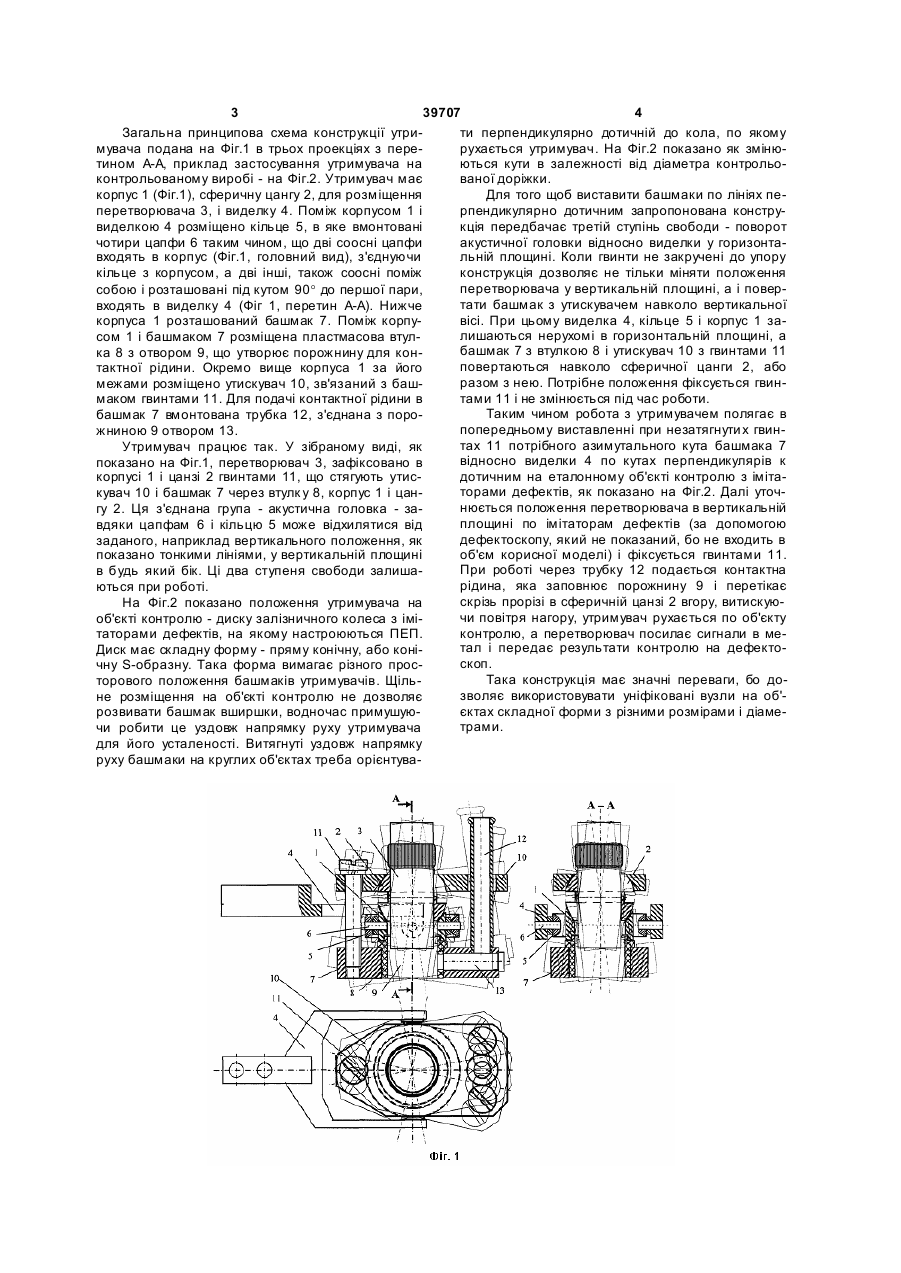

Утримувач ультразвукового перетворювача, який має корпус з конічною поверхнею з одного торця, башмак, вилку та сферичну цангу з утискувачем для закріплення п'єзоелектричного перетворювача, а також порожнину для подачі контакт 3 39707 4 Загальна принципова схема конструкції утрити перпендикулярно дотичній до кола, по якому мувача подана на Фіг.1 в трьох проекціях з перерухається утримувач. На Фіг.2 показано як змінютином А-А, приклад застосування утримувача на ються кути в залежності від діаметра контрольоконтрольованому виробі - на Фіг.2. Утримувач має ваної доріжки. корпус 1 (Фіг.1), сферичну цангу 2, для розміщення Для того щоб виставити башмаки по лініях пеперетворювача 3, і виделку 4. Поміж корпусом 1 і рпендикулярно дотичним запропонована конструвиделкою 4 розміщено кільце 5, в яке вмонтовані кція передбачає третій ступінь свободи - поворот чотири цапфи 6 таким чином, що дві соосні цапфи акустичної головки відносно виделки у горизонтавходять в корпус (Фіг.1, головний вид), з'єднуючи льній площині. Коли гвинти не закручені до упору кільце з корпусом, а дві інші, також соосні поміж конструкція дозволяє не тільки міняти положення перетворювача у вертикальній площині, а і поверсобою і розташовані під кутом 90° до першої пари, тати башмак з утискувачем навколо вертикальної входять в виделку 4 (Фіг 1, перетин А-А). Нижче корпуса 1 розташований башмак 7. Поміж корпувісі. При цьому виделка 4, кільце 5 і корпус 1 залишаються нерухомі в горизонтальній площині, а сом 1 і башмаком 7 розміщена пластмасова втулбашмак 7 з втулкою 8 і утискувач 10 з гвинтами 11 ка 8 з отвором 9, що утворює порожнину для конповертаються навколо сферичної цанги 2, або тактної рідини. Окремо вище корпуса 1 за його разом з нею. Потрібне положення фіксується гвинмежами розміщено утискувач 10, зв'язаний з башмаком гвинтами 11. Для подачі контактної рідини в тами 11 і не змінюється під час роботи. Таким чином робота з утримувачем полягає в башмак 7 вмонтована трубка 12, з'єднана з поропопередньому виставленні при незатягнути х гвинжниною 9 отвором 13. тах 11 потрібного азимутального кута башмака 7 Утримувач працює так. У зібраному виді, як відносно виделки 4 по кутах перпендикулярів к показано на Фіг.1, перетворювач 3, зафіксовано в корпусі 1 і цанзі 2 гвинтами 11, що стягують утисдотичним на еталонному об'єкті контролю з імітаторами дефектів, як показано на Фіг.2. Далі уточкувач 10 і башмак 7 через втулк у 8, корпус 1 і цаннюється положення перетворювача в вертикальній гу 2. Ця з'єднана група - акустична головка - заплощині по імітаторам дефектів (за допомогою вдяки цапфам 6 і кільцю 5 може відхилятися від дефектоскопу, який не показаний, бо не входить в заданого, наприклад вертикального положення, як показано тонкими лініями, у вертикальній площині об'єм корисної моделі) і фіксується гвинтами 11. При роботі через трубку 12 подається контактна в будь який бік. Ці два ступеня свободи залишарідина, яка заповнює порожнину 9 і перетікає ються при роботі. скрізь прорізі в сферичній цанзі 2 вгору, витискуюНа Фіг.2 показано положення утримувача на чи повітря нагору, утримувач рухається по об'єкту об'єкті контролю - диску залізничного колеса з імітаторами дефектів, на якому настроюються ПЕП. контролю, а перетворювач посилає сигнали в метал і передає результати контролю на дефектоДиск має складну форму - пряму конічну, або коніскоп. чну S-образну. Така форма вимагає різного просТака конструкція має значні переваги, бо доторового положення башмаків утримувачів. Щільзволяє використовувати уніфіковані вузли на об'не розміщення на об'єкті контролю не дозволяє розвивати башмак вширшки, водночас примушуюєктах складної форми з різними розмірами і діаметрами. чи робити це уздовж напрямку руху утримувача для його усталеності. Витягнуті уздовж напрямку руху башмаки на круглих об'єктах треба орієнтува 5 Комп’ютерна в ерстка А. Крижанівський 39707 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
