Торцева фреза

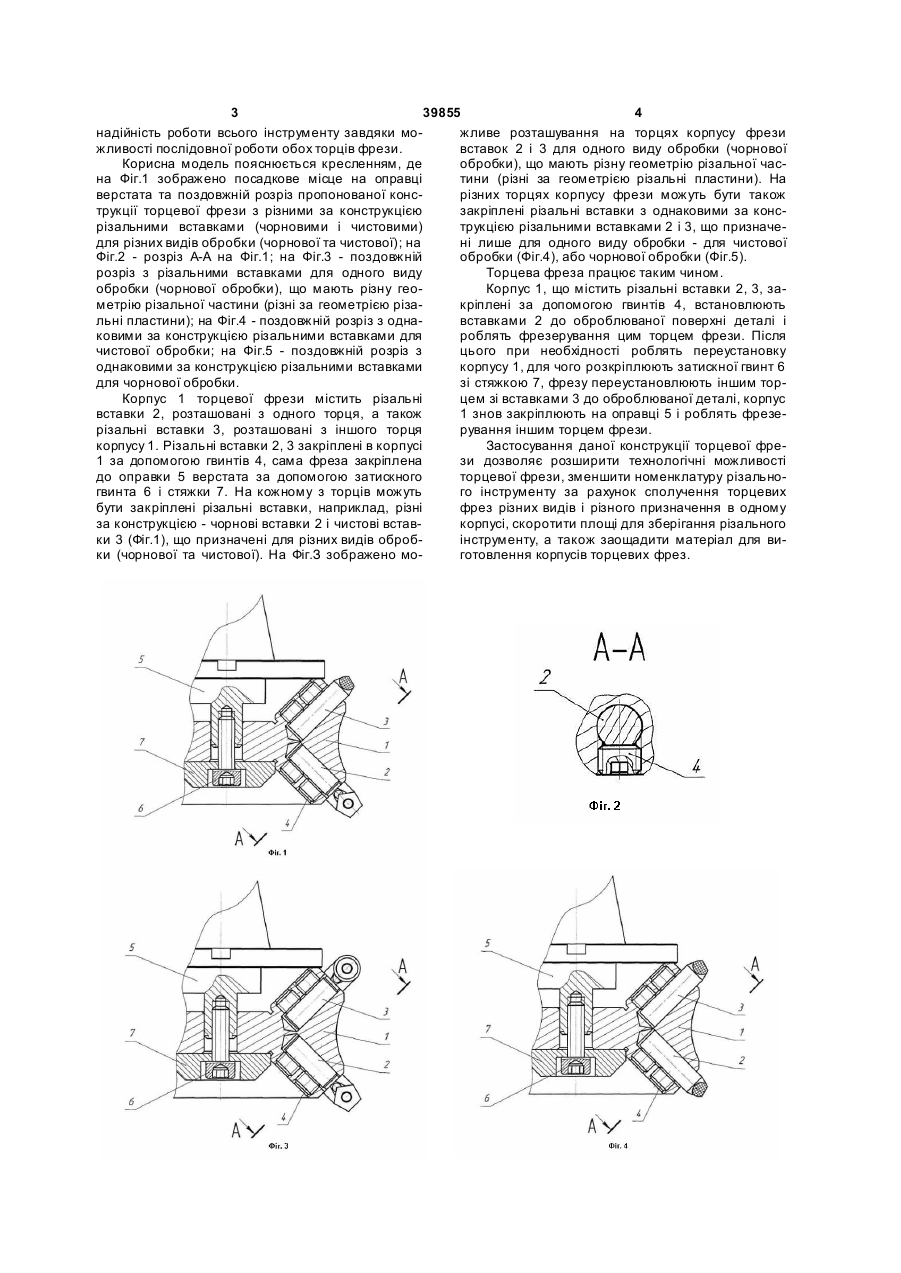

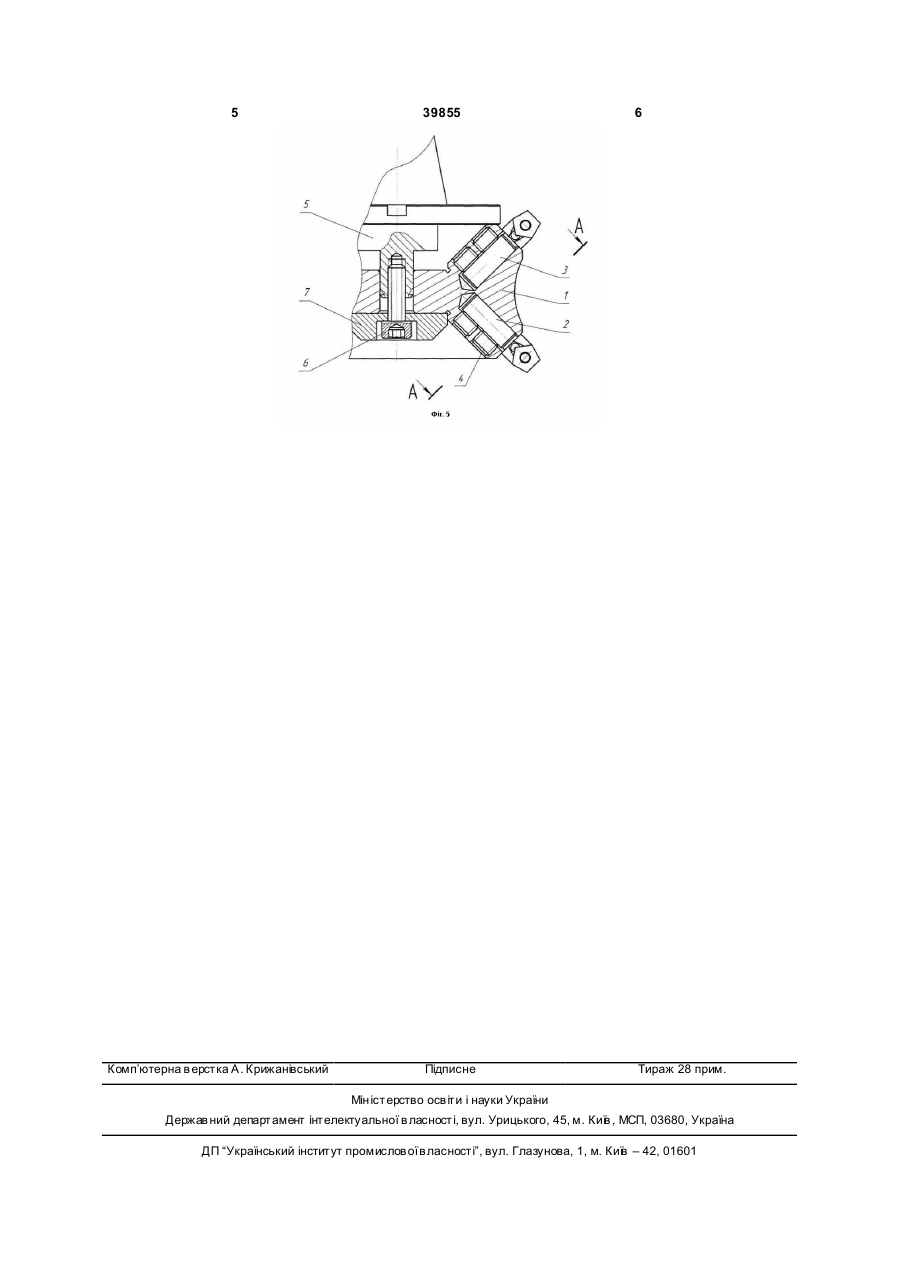

Торцева фреза, що містить корпус, у якому за допомогою кріпильних гвинтів установлені різальні вставки, яка відрізняється тим, що різальні вставки розташовані на кожному з протилежних торців корпусу. (19) (21) u200813169 (22) 13.11.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) КУШНІРОВ ПАВЛО ВАСИЛЬОВИЧ, UA, БІЛОСОРОЧКА РУСЛАН ВОЛОДИМИРОВИЧ, UA 3 39855 4 надійність роботи всього інструменту завдяки можливе розташування на торцях корпусу фрези жливості послідовної роботи обох торців фрези. вставок 2 і 3 для одного виду обробки (чорнової Корисна модель пояснюється кресленням, де обробки), що мають різну геометрію різальної часна Фіг.1 зображено посадкове місце на оправці тини (різні за геометрією різальні пластини). На верстата та поздовжній розріз пропонованої консрізних торцях корпусу фрези можуть бути також трукції торцевої фрези з різними за конструкцією закріплені різальні вставки з однаковими за консрізальними вставками (чорновими і чистовими) трукцією різальними вставками 2 і 3, що призначедля різних видів обробки (чорнової та чистової); на ні лише для одного виду обробки - для чистової Фіг.2 - розріз А-А на Фіг.1; на Фіг.3 - поздовжній обробки (Фіг.4), або чорнової обробки (Фіг.5). розріз з різальними вставками для одного виду Торцева фреза працює таким чином. обробки (чорнової обробки), що мають різну геоКорпус 1, що містить різальні вставки 2, 3, заметрію різальної частини (різні за геометрією різакріплені за допомогою гвинтів 4, встановлюють льні пластини); на Фіг.4 - поздовжній розріз з однавставками 2 до оброблюваної поверхні деталі і ковими за конструкцією різальними вставками для роблять фрезерування цим торцем фрези. Після чистової обробки; на Фіг.5 - поздовжній розріз з цього при необхідності роблять переустановку однаковими за конструкцією різальними вставками корпусу 1, для чого розкріплюють затискної гвинт 6 для чорнової обробки. зі стяжкою 7, фрезу переустановлюють іншим торКорпус 1 торцевої фрези містить різальні цем зі вставками 3 до оброблюваної деталі, корпус вставки 2, розташовані з одного торця, а також 1 знов закріплюють на оправці 5 і роблять фрезерізальні вставки 3, розташовані з іншого торця рування іншим торцем фрези. корпусу 1. Різальні вставки 2, 3 закріплені в корпусі Застосування даної конструкції торцевої фре1 за допомогою гвинтів 4, сама фреза закріплена зи дозволяє розширити технологічні можливості до оправки 5 верстата за допомогою затискного торцевої фрези, зменшити номенклатуру різальногвинта 6 і стяжки 7. На кожному з торців можуть го інструменту за рахунок сполучення торцевих бути закріплені різальні вставки, наприклад, різні фрез різних видів і різного призначення в одному за конструкцією - чорнові вставки 2 і чистові вставкорпусі, скоротити площі для зберігання різального ки 3 (Фіг.1), що призначені для різних видів обробінструменту, а також заощадити матеріал для вики (чорнової та чистової). На Фіг.З зображено моготовлення корпусів торцевих фрез. 5 Комп’ютерна в ерстка А. Крижанівський 39855 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
