Металовиріб з профільованим хвостовиком для з`єднання великогабаритних деталей

Завантажити PDF файл.

Формула / Реферат

Металовиріб з профільованим хвостовиком для з'єднання великогабаритних деталей, яким може бути болт або гвинт з головкою і робочою частиною з різьбою та циліндричним профільованим під інструмент хвостовиком, у вигляді багатогранника, шліців, зірочки або ребристої поверхні, який відрізняється тим, що робоча поверхня на циліндричному профільованому під інструмент хвостовикові у вигляді багатогранника, шліців, зірочки або ребристої поверхні виконана по гвинтовій лінії протилежного напрямку основній різьбі робочої частини металовиробу.

Текст

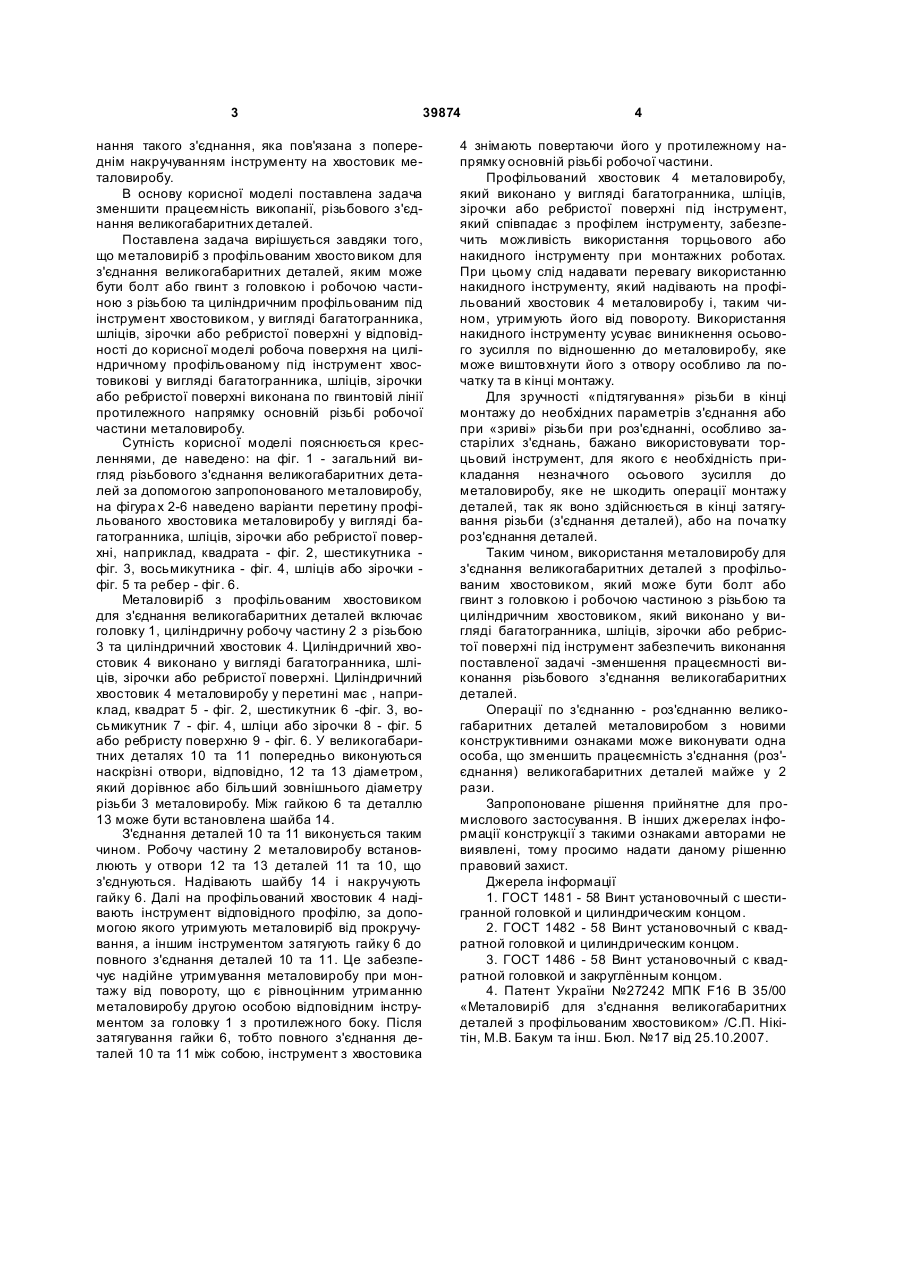

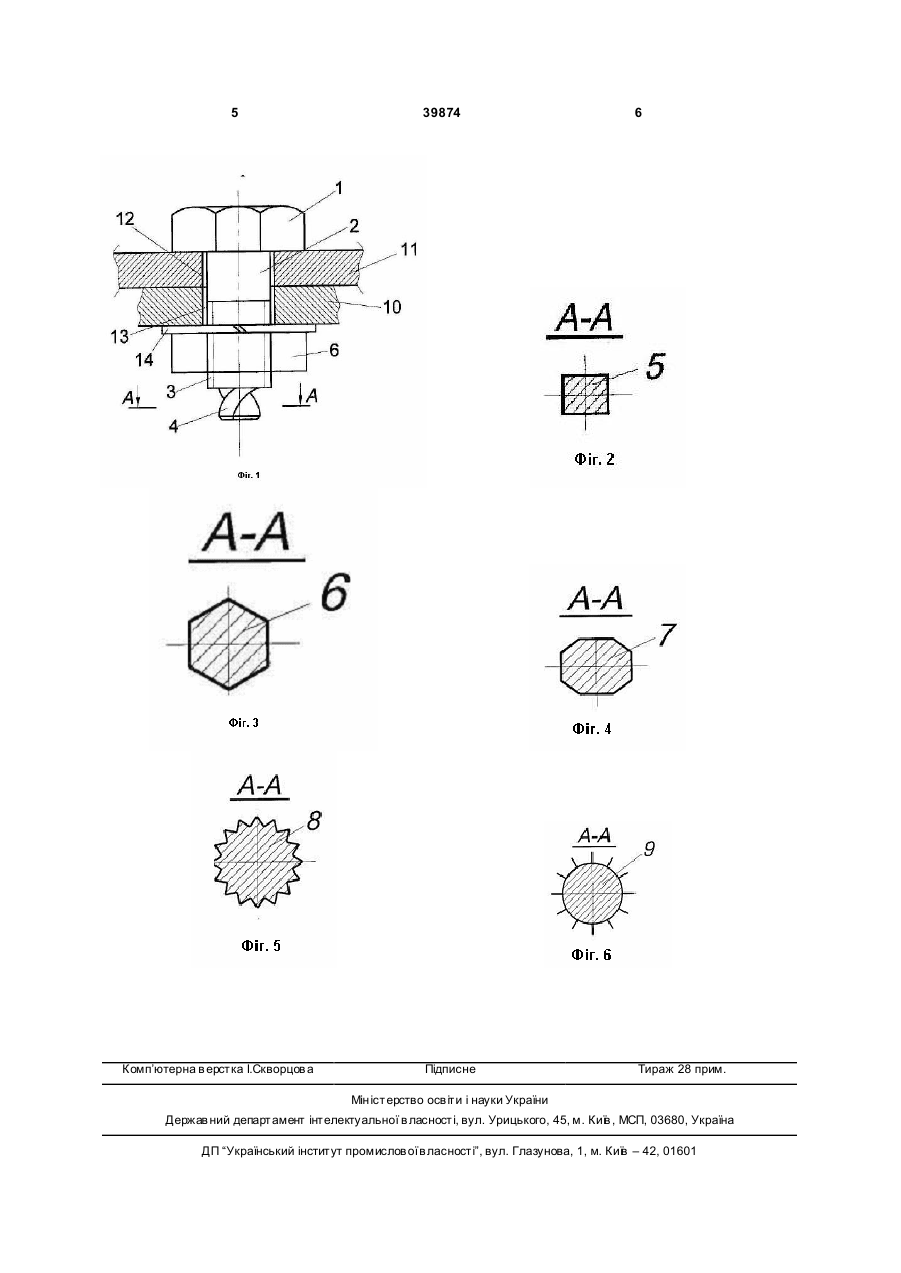

Металовиріб з профільованим хвостовиком для з'єднання великогабаритних деталей, яким може бути болт або гвинт з головкою і робочою частиною з різьбою та циліндричним профільованим під інструмент хвостовиком, у вигляді багатогранника, шліців, зірочки або ребристої поверхні, який відрізняється тим, що робоча поверхня на циліндричному профільованому під інструмент хвостовикові у вигляді багатогранника, шліців, зірочки або ребристої поверхні виконана по гвинтовій лінії протилежного напрямку основній різьбі робочої частини металовиробу. (19) (21) u200813527 (22) 24.11.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, UA, БАКУМ МИКОЛА ВАСИЛЬОВИЧ, UA, НІКІТІН А ОЛЕНА СТАНІСЛАВІВН А, U A, БАКУ М НАТАЛІЯ МИКОЛАЇВНА, UA (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМ. ПЕТРА ВАСИЛЕНКА, U A 3 39874 нання такого з'єднання, яка пов'язана з попереднім накручуванням інструменту на хвостовик металовиробу. В основу корисної моделі поставлена задача зменшити працеємність викопанії, різьбового з'єднання великогабаритних деталей. Поставлена задача вирішується завдяки того, що металовиріб з профільованим хвосто виком для з'єднання великогабаритних деталей, яким може бути болт або гвинт з головкою і робочою частиною з різьбою та циліндричним профільованим під інструмент хвостовиком, у вигляді багатогранника, шліців, зірочки або ребристої поверхні у відповідності до корисної моделі робоча поверхня на циліндричному профільованому під інструмент хвостовикові у вигляді багатогранника, шліців, зірочки або ребристої поверхні виконана по гвинтовій лінії протилежного напрямку основній різьбі робочої частини металовиробу. Сутність корисної моделі пояснюється кресленнями, де наведено: на фіг. 1 - загальний вигляд різьбового з'єднання великогабаритних деталей за допомогою запропонованого металовиробу, на фігура х 2-6 наведено варіанти перетину профільованого хвостовика металовиробу у вигляді багатогранника, шліців, зірочки або ребристої поверхні, наприклад, квадрата - фіг. 2, шестикутника фіг. 3, восьмикутника - фіг. 4, шліців або зірочки фіг. 5 та ребер - фіг. 6. Металовиріб з профільованим хвостовиком для з'єднання великогабаритних деталей включає головку 1, циліндричну робочу частину 2 з різьбою 3 та циліндричний хвостовик 4. Циліндричний хвостовик 4 виконано у вигляді багатогранника, шліців, зірочки або ребристої поверхні. Циліндричний хвостовик 4 металовиробу у перетині має , наприклад, квадрат 5 - фіг. 2, шестикутник 6 -фіг. 3, восьмикутник 7 - фіг. 4, шліци або зірочки 8 - фіг. 5 або ребристу поверхню 9 - фіг. 6. У великогабаритних деталях 10 та 11 попередньо виконуються наскрізні отвори, відповідно, 12 та 13 діаметром, який дорівнює або більший зовнішнього діаметру різьби 3 металовиробу. Між гайкою 6 та деталлю 13 може бути встановлена шайба 14. З'єднання деталей 10 та 11 виконується таким чином. Робочу частину 2 металовиробу встановлюють у отвори 12 та 13 деталей 11 та 10, що з'єднуються. Надівають шайбу 14 і накручують гайку 6. Далі на профільований хвостовик 4 надівають інструмент відповідного профілю, за допомогою якого утримують металовиріб від прокручування, а іншим інструментом затягують гайку 6 до повного з'єднання деталей 10 та 11. Це забезпечує надійне утримування металовиробу при монтажу від повороту, що є рівноцінним утриманню металовиробу другою особою відповідним інструментом за головку 1 з протилежного боку. Після затягування гайки 6, тобто повного з'єднання деталей 10 та 11 між собою, інструмент з хвостовика 4 4 знімають повертаючи його у протилежному напрямку основній різьбі робочої частини. Профільований хвостовик 4 металовиробу, який виконано у вигляді багатогранника, шліців, зірочки або ребристої поверхні під інструмент, який співпадає з профілем інструменту, забезпечить можливість використання торцьового або накидного інструменту при монтажних роботах. При цьому слід надавати перевагу використанню накидного інструменту, який надівають на профільований хвостовик 4 металовиробу і, таким чином, утримують його від повороту. Використання накидного інструменту усуває виникнення осьового зусилля по відношенню до металовиробу, яке може виштовхнути його з отвору особливо ла початку та в кінці монтажу. Для зручності «підтягування» різьби в кінці монтажу до необхідних параметрів з'єднання або при «зриві» різьби при роз'єднанні, особливо застарілих з'єднань, бажано використовувати торцьовий інструмент, для якого є необхідність прикладання незначного осьового зусилля до металовиробу, яке не шкодить операції монтажу деталей, так як воно здійснюється в кінці затягування різьби (з'єднання деталей), або на початку роз'єднання деталей. Таким чином, використання металовиробу для з'єднання великогабаритних деталей з профільованим хвостовиком, який може бути болт або гвинт з головкою і робочою частиною з різьбою та циліндричним хвостовиком, який виконано у вигляді багатогранника, шліців, зірочки або ребристої поверхні під інструмент забезпечить виконання поставленої задачі -зменшення працеємності виконання різьбового з'єднання великогабаритних деталей. Операції по з'єднанню - роз'єднанню великогабаритних деталей металовиробом з новими конструктивними ознаками може виконувати одна особа, що зменшить працеємність з'єднання (роз'єднання) великогабаритних деталей майже у 2 рази. Запропоноване рішення прийнятне для промислового застосування. В інших джерелах інформації конструкції з такими ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. Джерела інформації 1. ГОСТ 1481 - 58 Винт установочный с шестигранной головкой и цилиндрическим концом. 2. ГОСТ 1482 - 58 Винт установочный с квадратной головкой и цилиндрическим концом. 3. ГОСТ 1486 - 58 Винт установочный с квадратной головкой и закруглённым концом. 4. Патент України №27242 МПК F16 В 35/00 «Металовиріб для з'єднання великогабаритних деталей з профільованим хвостовиком» /С.П. Нікітін, М.В. Бакум та інш. Бюл. №17 від 25.10.2007. 5 Комп’ютерна в ерстка І.Скворцов а 39874 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Metal article with profiled tail element for connection of large parts

Автори англійською

Nikitin Stanislav Petrovych, Bakum Mykola Vasyliovych, Nikitina Olena Stanislavivna, Bakum Natalia Mykolaivna

Назва патенту російською

Металлоизделие с профилированным хвостовиком для соединения крупногабаритных деталей

Автори російською

Никитин Станислав Петрович, Бакум Николай Васильевич, Никитина Елена Станиславовна, Бакум Наталья Николаевна

МПК / Мітки

МПК: F16B 35/00

Мітки: хвостовиком, металовиріб, великогабаритних, профільованим, деталей, з'єднання
