Переносний пристрій для металообробки

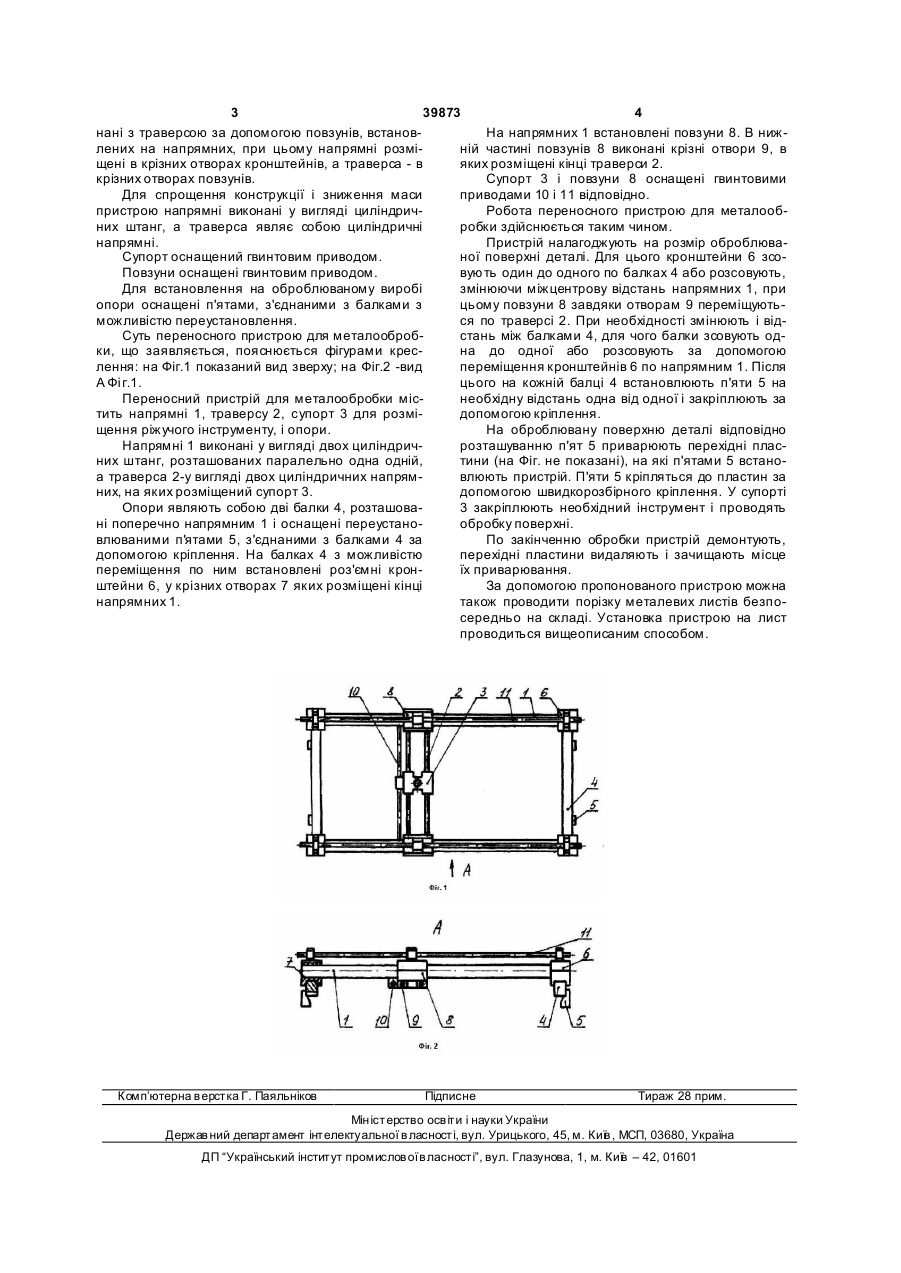

1. Переносний пристрій для металообробки, що містить напрямні, траверсу з супортом для розміщення інструменту, встановлену з можливістю переміщення по напрямних, і опори, на яких встановлені напрямні, який відрізняється тим, що опори виконані у вигляді балок, розташованих поперечно напрямним, при цьому напрямні встановлені з можливістю переміщення по балках і по траверсі, а балки встановлені з можливістю переміщення по напрямних. 2. Переносний пристрій за п. 1, який відрізняється тим, що напрямні закріплені на балках за допомогою кронштейнів, встановлених з можливістю переміщення по балках, і з'єднані з траверсою за U 2 (19) 1 3 39873 4 нані з траверсою за допомогою повзунів, встановНа напрямних 1 встановлені повзуни 8. В нижлених на напрямних, при цьому напрямні розміній частині повзунів 8 виконані крізні отвори 9, в щені в крізних отворах кронштейнів, а траверса - в яких розміщені кінці траверси 2. крізних отворах повзунів. Супорт 3 і повзуни 8 оснащені гвинтовими Для спрощення конструкції і зниження маси приводами 10 і 11 відповідно. пристрою напрямні виконані у вигляді циліндричРобота переносного пристрою для металообних штанг, а траверса являє собою циліндричні робки здійснюється таким чином. напрямні. Пристрій налагоджують на розмір оброблюваСупорт оснащений гвинтовим приводом. ної поверхні деталі. Для цього кронштейни 6 зсоПовзуни оснащені гвинтовим приводом. вують один до одного по балках 4 або розсовують, Для встановлення на оброблюваному виробі змінюючи міжцентрову відстань напрямних 1, при опори оснащені п'ятами, з'єднаними з балками з цьому повзуни 8 завдяки отворам 9 переміщуютьможливістю переустановлення. ся по траверсі 2. При необхідності змінюють і відСуть переносного пристрою для металообробстань між балками 4, для чого балки зсовують одки, що заявляється, пояснюється фігурами кресна до одної або розсовують за допомогою лення: на Фіг.1 показаний вид зверху; на Фіг.2 -вид переміщення кронштейнів 6 по напрямним 1. Після А Фі г.1. цього на кожній балці 4 встановлюють п'яти 5 на Переносний пристрій для металообробки міснеобхідну відстань одна від одної і закріплюють за тить напрямні 1, траверсу 2, супорт 3 для розмідопомогою кріплення. щення ріжучого інструменту, і опори. На оброблювану поверхню деталі відповідно Напрямні 1 виконані у вигляді двох циліндричрозташуванню п'ят 5 приварюють перехідні пласних штанг, розташованих паралельно одна одній, тини (на Фіг. не показані), на які п'ятами 5 встаноа траверса 2-у вигляді двох циліндричних напрямвлюють пристрій. П'яти 5 кріпляться до пластин за них, на яких розміщений супорт 3. допомогою швидкорозбірного кріплення. У супорті Опори являють собою дві балки 4, розташова3 закріплюють необхідний інструмент і проводять ні поперечно напрямним 1 і оснащені переустанообробку поверхні. влюваними п'я тами 5, з'єднаними з балками 4 за По закінченню обробки пристрій демонтують, допомогою кріплення. На балках 4 з можливістю перехідні пластини видаляють і зачищають місце переміщення по ним встановлені роз'ємні кронїх приварювання. штейни 6, у крізних отворах 7 яких розміщені кінці За допомогою пропонованого пристрою можна напрямних 1. також проводити порізку металевих листів безпосередньо на складі. Установка пристрою на лист проводиться вищеописаним способом. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
