Металовиріб для з’єднання великогабаритних деталей
Номер патенту: 24610
Опубліковано: 10.07.2007
Автори: Бакум Микола Васильович, Бакум Наталія Миколаївна, Нікітіна Олена Станіславівна, Нікітін Станіслав Петрович
Формула / Реферат
Металовиріб для з'єднання великогабаритних деталей, який являє собою болт або гвинт з головкою та циліндричною робочою частиною з різьбою, який відрізняється тим, що на торцевій поверхні циліндричної робочої частини болта або гвинта виконана заглибина під інструмент.
Текст

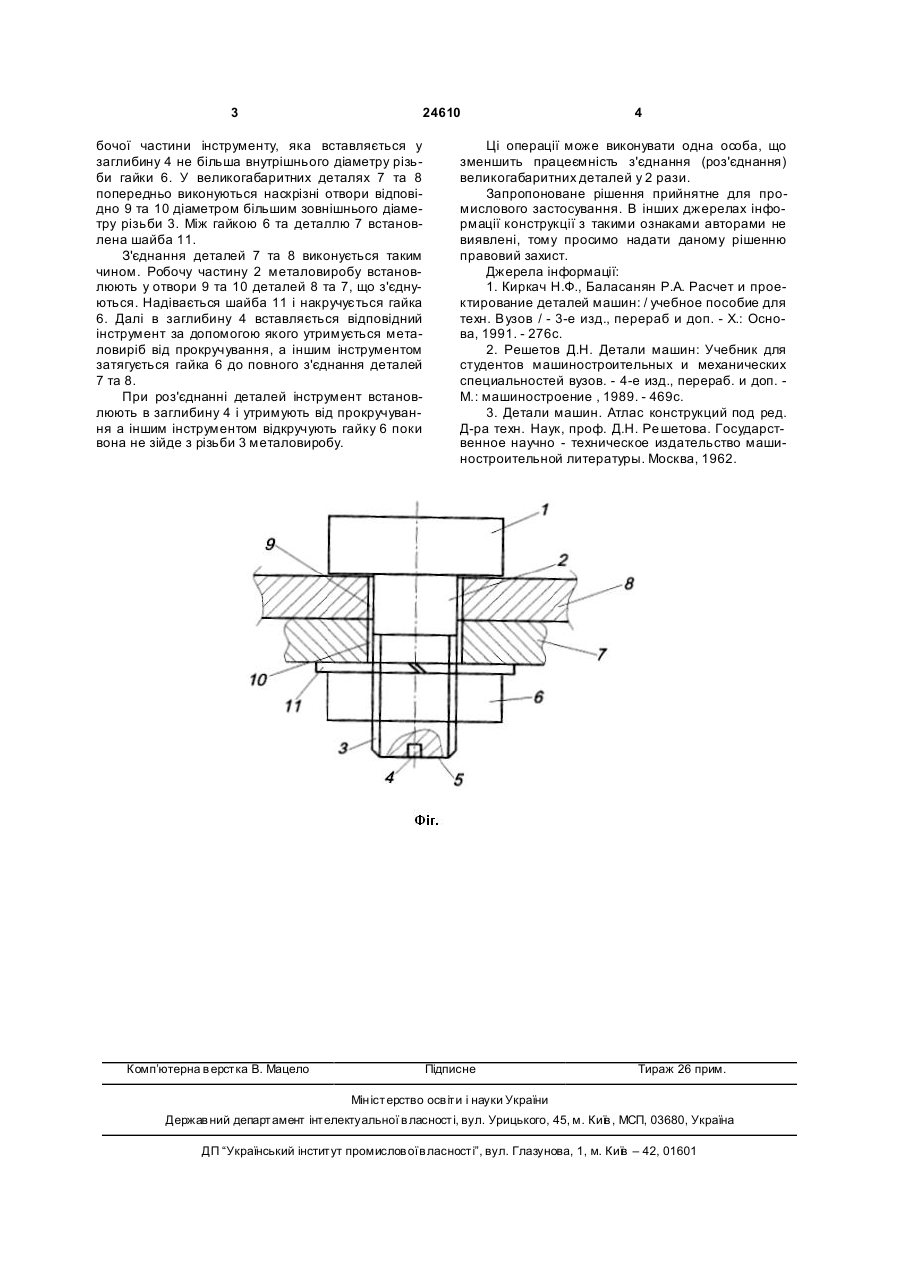

Металовиріб для з'єднання великогабаритних деталей, який являє собою болт або гвинт з головкою та циліндричною робочою частиною з різьбою, який відрізняється тим, що на торцевій поверхні циліндричної робочої частини болта або гвинта виконана заглибина під інструмент. (19) (21) u200701144 (22) 05.02.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. № 10, 2007 р. (72) Нікітін Станіслав Петрович, Бакум Микола Васильович, Нікітіна Олена Станіславівна, Бакум Наталія Миколаївна 3 24610 бочої частини інструменту, яка вставляється у заглибину 4 не більша внутрішнього діаметру різьби гайки 6. У великогабаритних деталях 7 та 8 попередньо виконуються наскрізні отвори відповідно 9 та 10 діаметром більшим зовнішнього діаметру різьби 3. Між гайкою 6 та деталлю 7 встановлена шайба 11. З'єднання деталей 7 та 8 виконується таким чином. Робочу частину 2 металовиробу встановлюють у отвори 9 та 10 деталей 8 та 7, що з'єднуються. Надівається шайба 11 і накручується гайка 6. Далі в заглибину 4 вставляється відповідний інструмент за допомогою якого утримується металовиріб від прокручування, а іншим інструментом затягується гайка 6 до повного з'єднання деталей 7 та 8. При роз'єднанні деталей інструмент встановлюють в заглибину 4 і утримують від прокручування а іншим інструментом відкручують гайку 6 поки вона не зійде з різьби 3 металовиробу. Комп’ютерна в ерстка В. Мацело 4 Ці операції може виконувати одна особа, що зменшить працеємність з'єднання (роз'єднання) великогабаритних деталей у 2 рази. Запропоноване рішення прийнятне для промислового застосування. В інших джерелах інформації конструкції з такими ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Киркач Н.Ф., Баласанян Р.А. Расчет и проектирование деталей машин: / учебное пособие для техн. Вузов / - 3-е изд., перераб и доп. - X.: Основа, 1991. - 276с. 2. Решетов Д.Н. Детали машин: Учебник для студентов машиностроительных и механических специальностей вузов. - 4-е изд., перераб. и доп. М.: машиностроение , 1989. - 469с. 3. Детали машин. Атлас конструкций под ред. Д-ра техн. Наук, проф. Д.Н. Ре шетова. Государственное научно - техническое издательство машиностроительной литературы. Москва, 1962. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal article for connection of large parts
Автори англійськоюNikitin Stanislav Petrovych, Bakum Mykola Vasyliovych, Nikitina Olena Stanislavivna, Bakum Natalia Mykolaivna
Назва патенту російськоюМеталлоизделие для соединения крупногабаритных деталей
Автори російськоюНикитин Станислав Петрович, Бакум Николай Васильевич, Никитина Елена Станиславовна, Бакум Наталья Николаевна
МПК / Мітки
МПК: F16B 35/00, F16B 37/00
Мітки: металовиріб, великогабаритних, деталей, з'єднання
