Скрубер

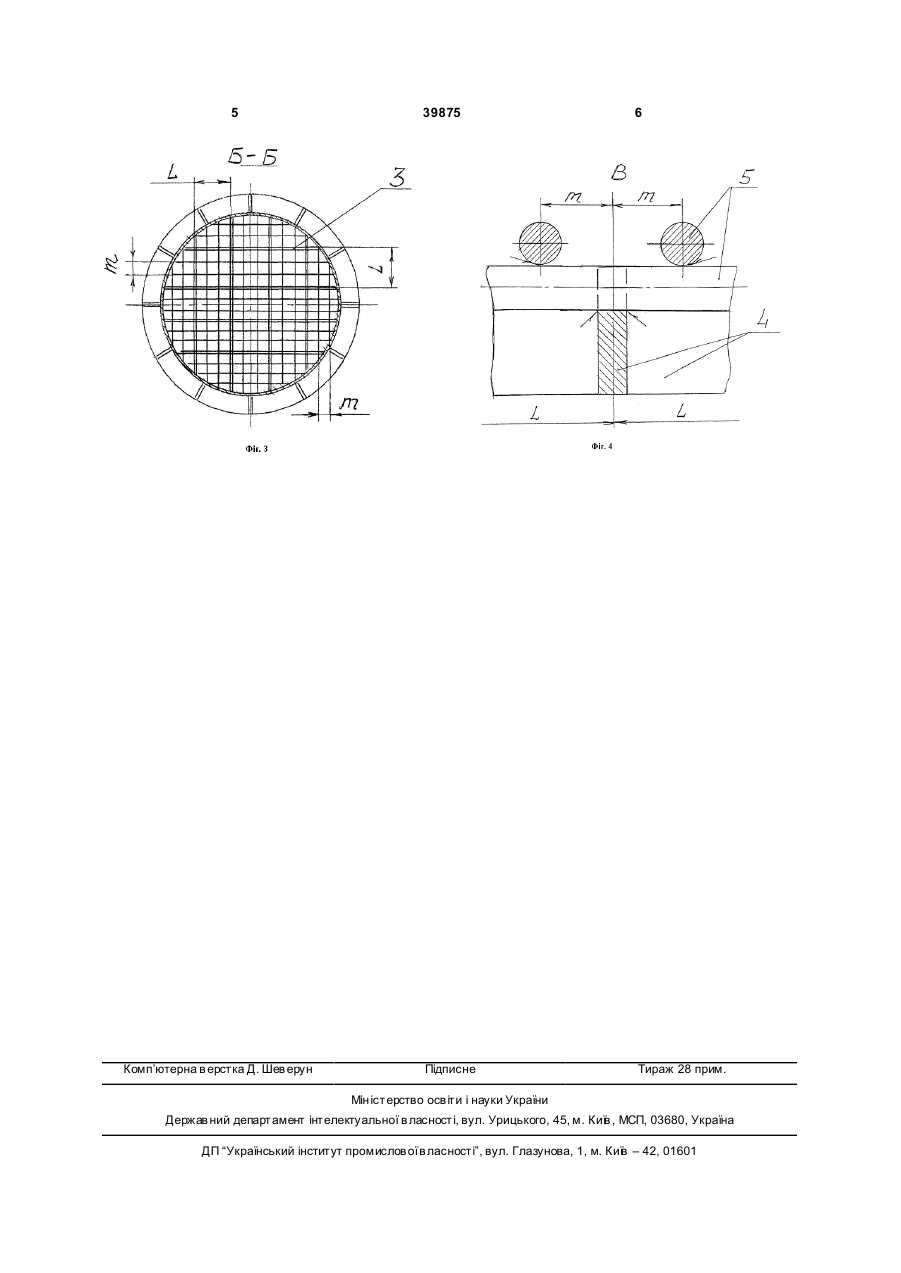

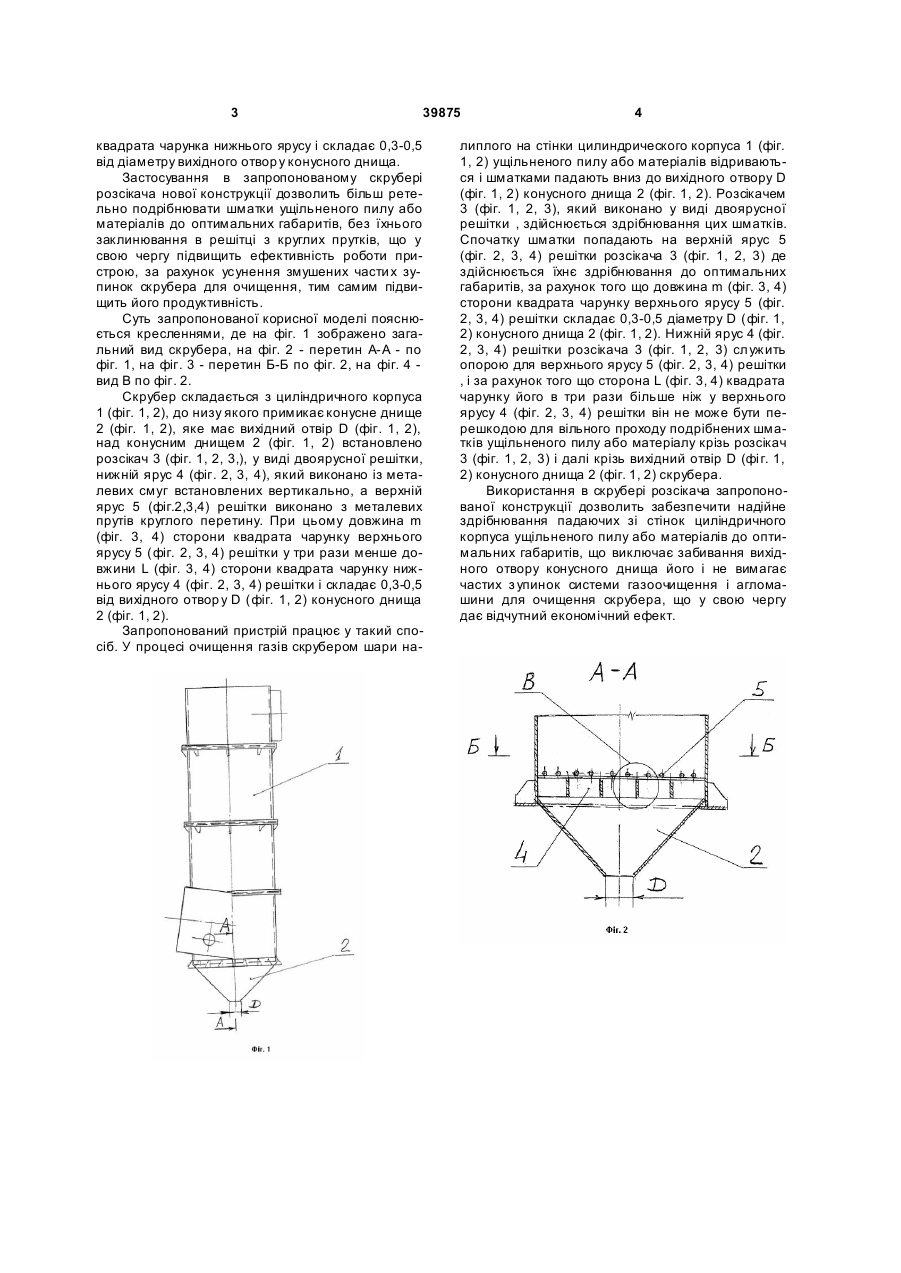

Скрубер, що складається з циліндричного корпусу, з'єднаного з конусним днищем, оснаще 3 39875 квадрата чарунка нижнього ярусу і складає 0,3-0,5 від діаметру вихідного отвор у конусного днища. Застосування в запропонованому скрубері розсікача нової конструкції дозволить більш ретельно подрібнювати шматки ущільненого пилу або матеріалів до оптимальних габаритів, без їхнього заклинювання в решітці з круглих прутків, що у свою чергу підвищить ефективність роботи пристрою, за рахунок усунення змушених части х зупинок скрубера для очищення, тим самим підвищить його продуктивність. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальний вид скрубера, на фіг. 2 - перетин А-А - по фіг. 1, на фіг. 3 - перетин Б-Б по фіг. 2, на фіг. 4 вид В по фіг. 2. Скрубер складається з циліндричного корпуса 1 (фіг. 1, 2), до низу якого примикає конусне днище 2 (фіг. 1, 2), яке має вихідний отвір D (фіг. 1, 2), над конусним днищем 2 (фіг. 1, 2) встановлено розсікач 3 (фіг. 1, 2, 3,), у виді двоярусної решітки, нижній ярус 4 (фіг. 2, 3, 4), який виконано із металевих смуг встановлених вертикально, а верхній ярус 5 (фіг.2,3,4) решітки виконано з металевих прутів круглого перетину. При цьому довжина m (фіг. 3, 4) сторони квадрата чарунку верхнього ярусу 5 (фіг. 2, 3, 4) решітки у три рази менше довжини L (фіг. 3, 4) сторони квадрата чарунку нижнього ярусу 4 (фіг. 2, 3, 4) решітки і складає 0,3-0,5 від вихідного отвор у D (фіг. 1, 2) конусного днища 2 (фіг. 1, 2). Запропонований пристрій працює у такий спосіб. У процесі очищення газів скрубером шари на 4 липлого на стінки цилиндрического корпуса 1 (фіг. 1, 2) ущільненого пилу або матеріалів відриваються і шматками падають вниз до вихідного отвору D (фіг. 1, 2) конусного днища 2 (фіг. 1, 2). Розсікачем 3 (фіг. 1, 2, 3), який виконано у виді двоярусної решітки , здійснюється здрібнювання цих шматків. Спочатку шматки попадають на верхній ярус 5 (фіг. 2, 3, 4) решітки розсікача 3 (фіг. 1, 2, 3) де здійснюється їхнє здрібнювання до оптимальних габаритів, за рахунок того що довжина m (фіг. 3, 4) сторони квадрата чарунку верхнього ярусу 5 (фіг. 2, 3, 4) решітки складає 0,3-0,5 діаметру D (фіг. 1, 2) конусного днища 2 (фіг. 1, 2). Нижній ярус 4 (фіг. 2, 3, 4) решітки розсікача 3 (фіг. 1, 2, 3) служить опорою для верхнього ярусу 5 (фіг. 2, 3, 4) решітки , і за рахунок того що сторона L (фіг. 3, 4) квадрата чарунку його в три рази більше ніж у верхнього ярусу 4 (фіг. 2, 3, 4) решітки він не може бути перешкодою для вільного проходу подрібнених шматків ущільненого пилу або матеріалу крізь розсікач 3 (фіг. 1, 2, 3) і далі крізь вихідний отвір D (фі г. 1, 2) конусного днища 2 (фіг. 1, 2) скрубера. Використання в скрубері розсікача запропонованої конструкції дозволить забезпечити надійне здрібнювання падаючих зі стінок циліндричного корпуса ущільненого пилу або матеріалів до оптимальних габаритів, що виключає забивання вихідного отвору конусного днища його і не вимагає частих з упинок системи газоочищення і агломашини для очищення скрубера, що у свою чергу дає відчутний економічний ефект. 5 Комп’ютерна в ерстка Д. Шев ерун 39875 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
