Пристрій для опори при пересуванні і відпочинку

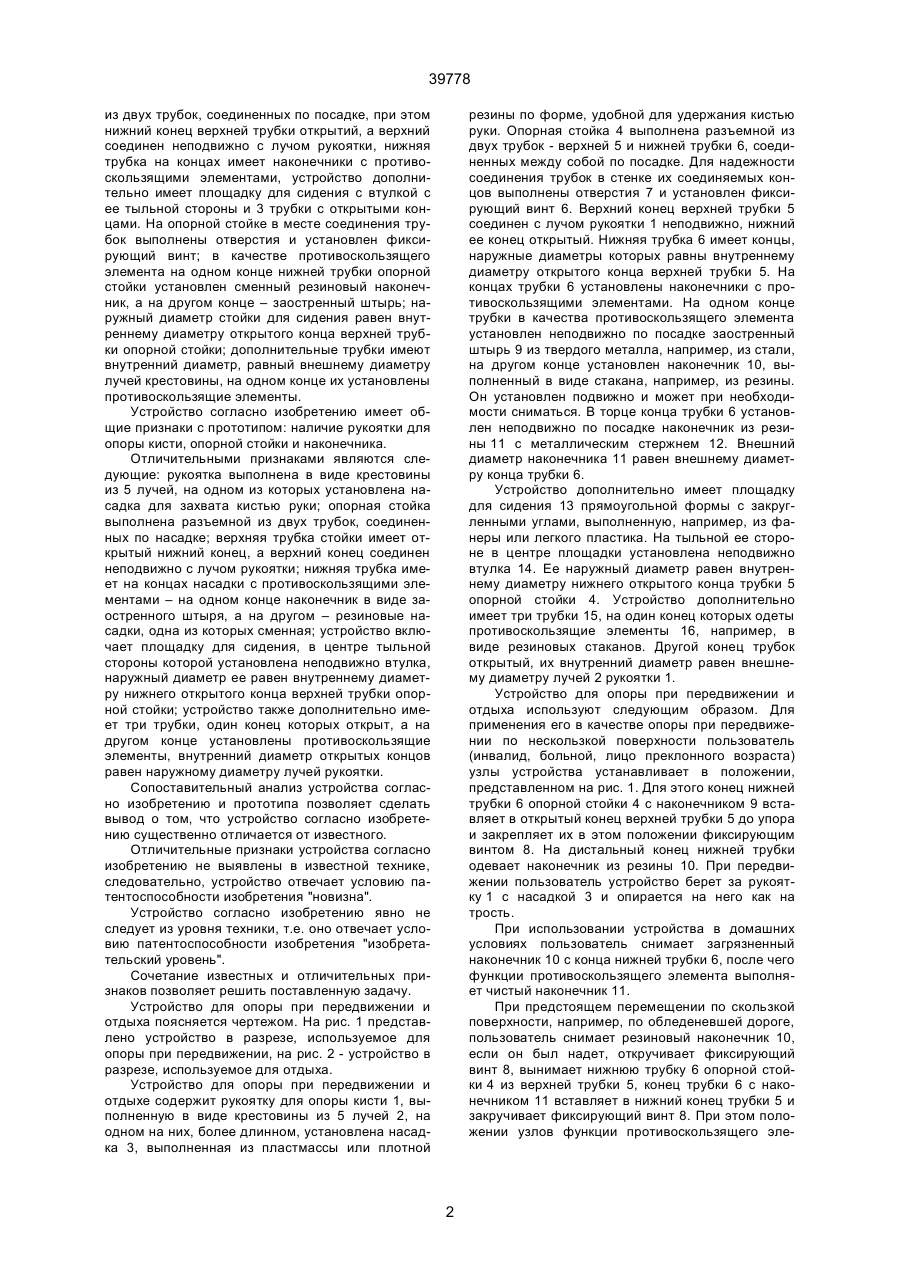

1. Устройство для опоры при передвижении и отдыхе, включающее рукоятку для опоры кисти, опорную стойку с наконечником, отличающееся тем, что рукоятка выполнена в виде крестовины из пяти лучей, на одном из которых установлена насадка, а опорная стойка разъемная из двух трубок, соединенных по посадке, при этом нижний конец верхней трубки стойки открытый, а верхний соединен неподвижно с рукояткой с помощью луча, нижняя трубка стойки на концах имеет наконечни 39778 из двух трубок, соединенных по посадке, при этом нижний конец верхней трубки открытий, а верхний соединен неподвижно с лучом рукоятки, нижняя трубка на концах имеет наконечники с противоскользящими элементами, устройство дополнительно имеет площадку для сидения с втулкой с ее тыльной стороны и 3 трубки с открытыми концами. На опорной стойке в месте соединения трубок выполнены отверстия и установлен фиксирующий винт; в качестве противоскользящего элемента на одном конце нижней трубки опорной стойки установлен сменный резиновый наконечник, а на другом конце – заостренный штырь; наружный диаметр стойки для сидения равен внутреннему диаметру открытого конца верхней трубки опорной стойки; дополнительные трубки имеют внутренний диаметр, равный внешнему диаметру лучей крестовины, на одном конце их установлены противоскользящие элементы. Устройство согласно изобретению имеет общие признаки с прототипом: наличие рукоятки для опоры кисти, опорной стойки и наконечника. Отличительными признаками являются следующие: рукоятка выполнена в виде крестовины из 5 лучей, на одном из которых установлена насадка для захвата кистью руки; опорная стойка выполнена разъемной из двух трубок, соединенных по насадке; верхняя трубка стойки имеет открытый нижний конец, а верхний конец соединен неподвижно с лучом рукоятки; нижняя трубка имеет на концах насадки с противоскользящими элементами – на одном конце наконечник в виде заостренного штыря, а на другом – резиновые насадки, одна из которых сменная; устройство включает площадку для сидения, в центре тыльной стороны которой установлена неподвижно втулка, наружный диаметр ее равен внутреннему диаметру нижнего открытого конца верхней трубки опорной стойки; устройство также дополнительно имеет три трубки, один конец которых открыт, а на другом конце установлены противоскользящие элементы, внутренний диаметр открытых концов равен наружному диаметру лучей рукоятки. Сопоставительный анализ устройства согласно изобретению и прототипа позволяет сделать вывод о том, что устройство согласно изобретению существенно отличается от известного. Отличительные признаки устройства согласно изобретению не выявлены в известной технике, следовательно, устройство отвечает условию патентоспособности изобретения "новизна". Устройство согласно изобретению явно не следует из уровня техники, т.е. оно отвечает условию патентоспособности изобретения "изобретательский уровень". Сочетание известных и отличительных признаков позволяет решить поставленную задачу. Устройство для опоры при передвижении и отдыха поясняется чертежом. На рис. 1 представлено устройство в разрезе, используемое для опоры при передвижении, на рис. 2 - устройство в разрезе, используемое для отдыха. Устройство для опоры при передвижении и отдыхе содержит рукоятку для опоры кисти 1, выполненную в виде крестовины из 5 лучей 2, на одном на них, более длинном, установлена насадка 3, выполненная из пластмассы или плотной резины по форме, удобной для удержания кистью руки. Опорная стойка 4 выполнена разъемной из двух трубок - верхней 5 и нижней трубки 6, соединенных между собой по посадке. Для надежности соединения трубок в стенке их соединяемых концов выполнены отверстия 7 и установлен фиксирующий винт 6. Верхний конец верхней трубки 5 соединен с лучом рукоятки 1 неподвижно, нижний ее конец открытый. Нижняя трубка 6 имеет концы, наружные диаметры которых равны внутреннему диаметру открытого конца верхней трубки 5. На концах трубки 6 установлены наконечники с противоскользящими элементами. На одном конце трубки в качества противоскользящего элемента установлен неподвижно по посадке заостренный штырь 9 из твердого металла, например, из стали, на другом конце установлен наконечник 10, выполненный в виде стакана, например, из резины. Он установлен подвижно и может при необходимости сниматься. В торце конца трубки 6 установлен неподвижно по посадке наконечник из резины 11 с металлическим стержнем 12. Внешний диаметр наконечника 11 равен внешнему диаметру конца трубки 6. Устройство дополнительно имеет площадку для сидения 13 прямоугольной формы с закругленными углами, выполненную, например, из фанеры или легкого пластика. На тыльной ее стороне в центре площадки установлена неподвижно втулка 14. Ее наружный диаметр равен внутреннему диаметру нижнего открытого конца трубки 5 опорной стойки 4. Устройство дополнительно имеет три трубки 15, на один конец которых одеты противоскользящие элементы 16, например, в виде резиновых стаканов. Другой конец трубок открытый, их внутренний диаметр равен внешнему диаметру лучей 2 рукоятки 1. Устройство для опоры при передвижении и отдыха используют следующим образом. Для применения его в качестве опоры при передвижении по нескользкой поверхности пользователь (инвалид, больной, лицо преклонного возраста) узлы устройства устанавливает в положении, представленном на рис. 1. Для этого конец нижней трубки 6 опорной стойки 4 с наконечником 9 вставляет в открытый конец верхней трубки 5 до упора и закрепляет их в этом положении фиксирующим винтом 8. На дистальный конец нижней трубки одевает наконечник из резины 10. При передвижении пользователь устройство берет за рукоятку 1 с насадкой 3 и опирается на него как на трость. При использовании устройства в домашних условиях пользователь снимает загрязненный наконечник 10 с конца нижней трубки 6, после чего функции противоскользящего элемента выполняет чистый наконечник 11. При предстоящем перемещении по скользкой поверхности, например, по обледеневшей дороге, пользователь снимает резиновый наконечник 10, если он был надет, откручивает фиксирующий винт 8, вынимает нижнюю трубку 6 опорной стойки 4 из верхней трубки 5, конец трубки 6 с наконечником 11 вставляет в нижний конец трубки 5 и закручивает фиксирующий винт 8. При этом положении узлов функции противоскользящего эле 2 39778 мента выполняет наконечник 9 в виде заостренного штыря. Для использования устройства в качестве стула для отдыха пользователь поворачивает устройство рукояткой 1 вниз, откручивает фиксирующий винт 8, вынимает нижнюю трубку 6 опорной стойки и в открытый нижний конец верхней трубки 5 вставляет втулку 14 с площадкой для сидения 13, затем на свободные лучи рукоятки 1 одевает 3 трубки 15 с противоскользящими насадками 16. Одетые на лучи рукоятки трубки увеличивают площадь опоры, устойчивость и надежность образованного стула для отдыха. По желанию пользователя, трубки могут не одеваться на лучи рукоятки. Образовавшийся стул пользователь устанавливает в избранном месте и использует для отдыха. Нижняя трубка 6 с наконечником 9 и 11 может быть применена как дополнительная опора для рук и туловища пользователя. Втулка 14 с площадкой для сидения 13 может свободно вращаться вокруг вертикальной оси, что обеспечивает дополнительное удобство пользователю. Для превращения устройства для отдыха в опору при передвижении пользователь выполняет действия в обратном порядке: снимает с лучей рукоятки 1 трубки 15, вынимает втулку 14 из верхней трубки 5, вставляет один из концов нижней трубки 6 в свободный конец верхней трубки 5 и закручивает фиксирующий винт 8. После этого устройство готово для использования в качестве опоры при передвижении. Устройство обеспечивает кратковременный отдых пользователя в положении стоя путем опоры обеими руками на насадку рукоятки и ее свободный луч. При этом часть веса тела переносится на руки, уменьшая нагрузку на ноги. Отдых в положении стоя может быть более полноценным, если пользователь помимо опоры руками на устройство использует для опоры туловища, например стену, ствол дерева и т.п. Таким образом, новое выполнение узлов в устройстве согласно изобретению позволяет его использовать для опоры при передвижении пользователя в домашних условиях, при передвижении на улице как по нескользкой, так и по скользкой поверхности. Устройство легко и быстро может трансформироваться в стул для отдыха. Применение опытного образца в различных условиях подтверждает его работоспособность, надежность и простоту использования. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
