Пристрій для занурення паль у грунт

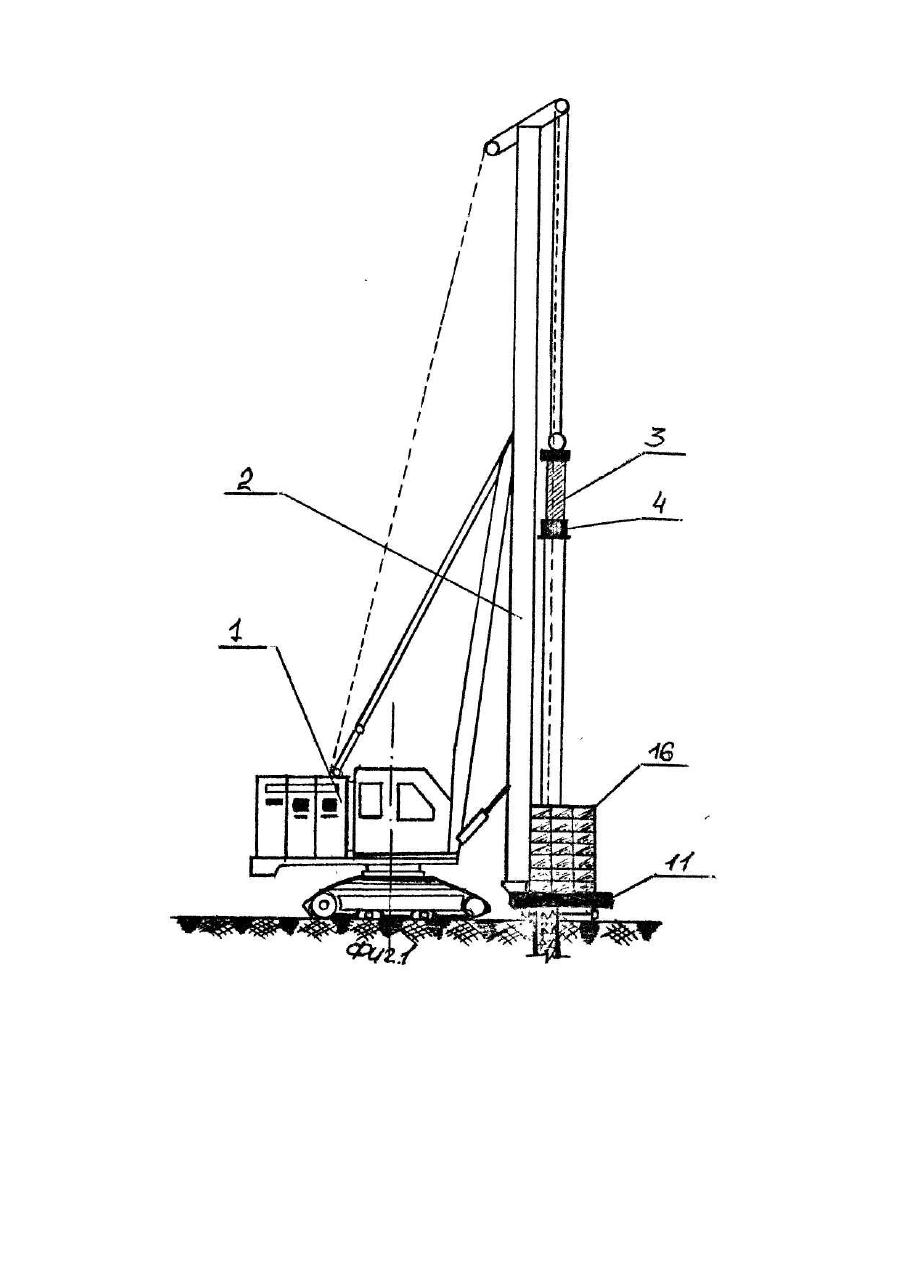

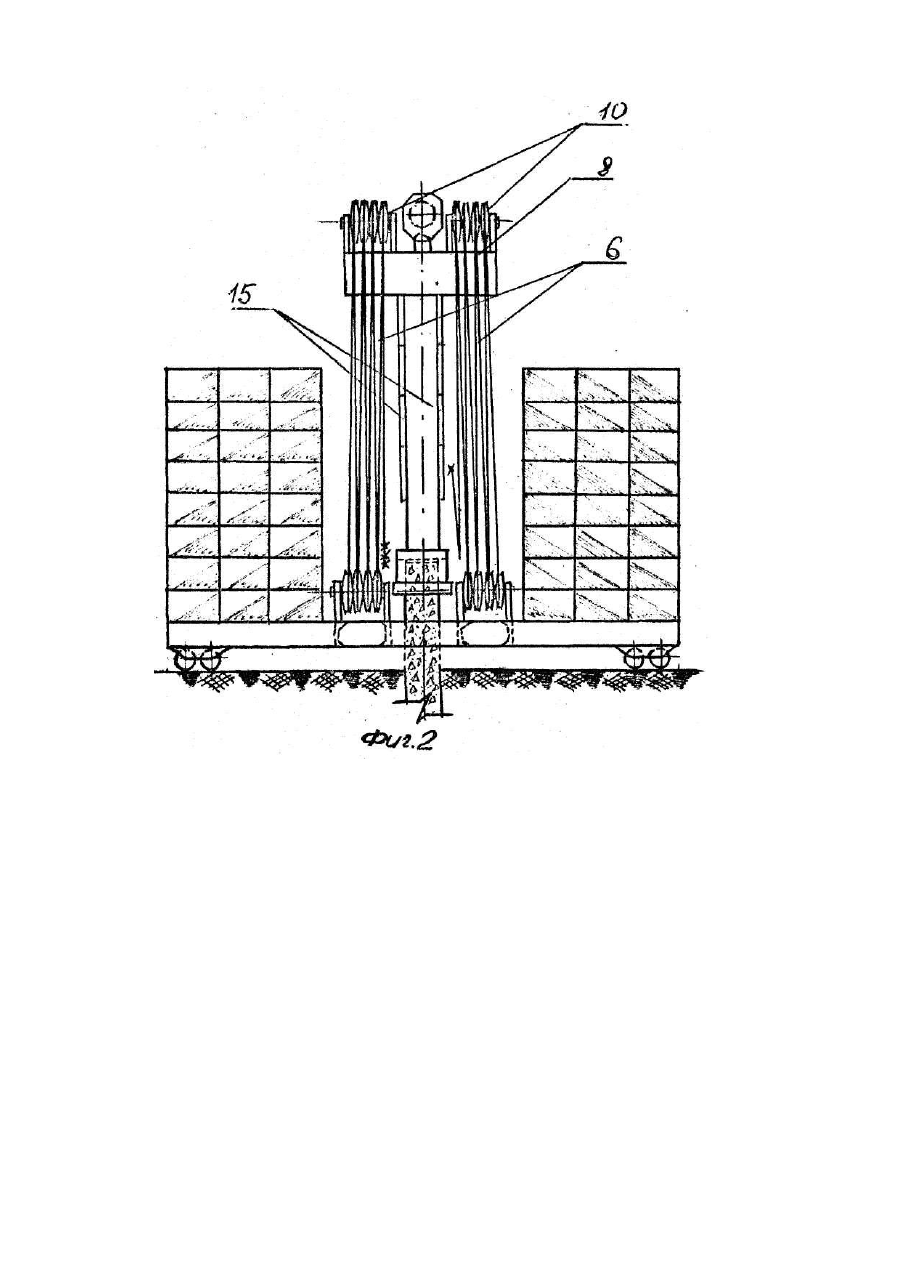

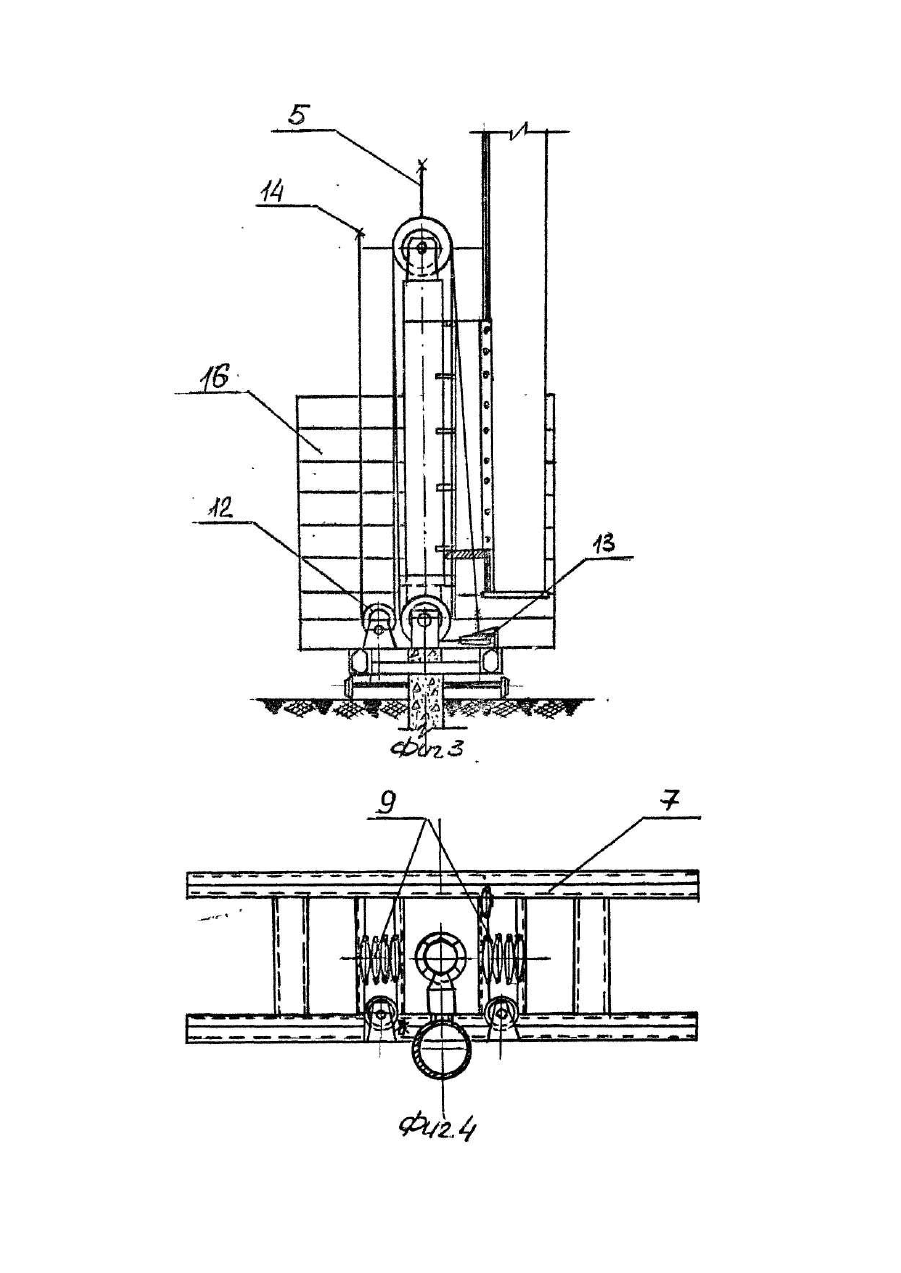

Изобретение относится к области строительства, в частности, к устройствам, для погружения свай и сооружения свайных фундаментов. Наиболее близким техническим решением к предлагаемому является известное устройство для погружения свай в грунт, содержащее базовую машину с копровой стрелой, шток с наголовником и механизмом пригруза, выполненного в виде огибающих подвижно установленных на копровой стреле блоков (тяговыхтросов, одни концы которых закреплены на наголовнике, а другие на барабанах, причем механизм пригруза снабжен установленными на копровой стреле концевыми выключателями и взаимодействующими с ними подпружиненными штоками, закрепленными посредством У-образных кронштейнов на осях блоков [2]. Недостатками известного устройства является сложность использования его при устройстве свайных фундаментов в водонасыщенных неустойчивых гр унтах в условиях сложившейся плотной городской застройки, незначительные усилия вдавливания и практическая невозможность исполнения работ при минусовых температурах. В основу изобретения поставлена задача создать такое устройство для погружения свай в грунт, в котором за счет изменения конструкции механизма вдавливания, достигается повышение усилия вдавливания при сохранении небольших габаритов установки. Это позволяет задавливать сваи при очень близком расстоянии от существующи х зданий, развивая усилия до 150 Т. Для решения задачи предложено устройство для погружения свай в грунт, содержащее базовую машину с механизмом подъема, копровой мачтой и механизмом вдавливания, выполненным в виде штока с наголовником, установленного в направляющих копровой мачты, связанного с механизмами пригруза, имеющими блоки, огибаемые тросами лебедки, согласно изобретению, механизм вдавливания выполнен в виде соединенных между собой посредством тросов 2-х платформ, одна из которых - грузовая выполнена на рельсовом ходу, снабжена механизмом перемещения и кассетами неподвижных блоков, жестко закрепленных симметрично относительно ее вертикальной оси и отклоняющими блоками, а другая платформа жестко закреплена в верхней части штока, соединена с механизмом подъема и снабжена кассетами подвижных блоков, трос лебедки базовой машины через систему неподвижных, подвижных и отклоняющих блоков соединен с грузовой платформой, при этом шток механизма вдавливания установлен с возможностью свободного перемещения вдоль направляющих копра. Предлагаемые конструктивные решения, указанные в отличительной части формулы, а именно; конструктивное выполнение механизма вдавливания и взаимосвязи последнего с элементами устройства для погружения свай, указанными в доотличительной части формулы, а также между собой, позволяет создавать усилие вдавливания за счет полиспастной системы блоков с анкеровкой ее к самоперемещающейся грузовой платформе, конструкция которой позволяет использовать ее в качестве анкерующего устройства для восприятия реактивного сопротивления грунта. На чертеже фиг. 1 изображен общий вид устройства: фиг. 2 - вид спереди рабочего органа; фиг. 3 - вид сбоку рабочего органа; фиг. 4 - вид сверху рабочего органа. Устройство для погружения свай в грунт содержит базовую машину 1 , с копровой мачтой 2, рабочий орган в виде штока 3 с наголовником 4 и механизмами подъема 5 и вдавливания, выполненным в виде соединенных между собой посредством тросов б и платформ 7 и 8 с кассетами 9 и 10, блоков, одна из которых грузовая 7 на рельсовом ходу с механизмом 11 автономного перемещения, кассетами 9 неподвижных блоков, вертикальным 12 и горизонтальным 13 отклоняющими блоками, грузами 16, а другая платформа 8 жестко прикреплена к верхней части штока 3, соединена с механизмом подъема 5 и снабжена кассетами 10 подвижных блоков, при этом трос 6 соединен с грузовой лебедкой 14, установленной на базовой машине 1, а шток 3 рабочего органа свободно установлен в направляющих 15, которыми снабжена копровая мачта 2. Устройство для погружения свай в грунт работает следующим образом. Грузовая платформа устанавливается на рельсовый путь и на ней устанавливают грузы 16, общая масса которых превышает несущую способность погружаемой сваи на 20 - 30%, затем сваю устанавливают на точку погружения и голову сваи вводят в наголовник 4, включают грузовую лебедку 14, чем приводится в движение рабочий орган путем натяжения тросов 6 через кассеты 9 и 10 неподвижных и подвижных блоков, а также отклоняющий вертикальный 12 и горизонтальный 13 блоки, При этом платформа 8 начинает перемещаться к грузовой платформе7, приводя в движение шток 3 рабочего органа, который начинает опускаться вниз в направляющих 15 закрепленных на копровой мачте 2, создавая через наголовник 4 вдавливающее усилие на сваю. После погружения сваи на проектную отметку осуществляется ослабление тросов 6, затем включают механизм подъема и поднимают шток 3 с наголовником 4 рабочего органа. В дальнейшем при помощи автономного механизма перемещения 11 грузовую платформу 7 перемещают вдоль запроектированного свайного ряда на расстояние равное шагу свай и процесс повторяют. Предлагаемая конструкция устройства для погружения свай в грунт обеспечивает возможность погружения свай (или других элементов) без создания каких-либо динамических воздействий на рядом расположенное здание и сооружения, позволяет развить значительные усилия вдавливания (до 150 тс) и практически отказаться от применения буронабивных свай в условиях водонасыщенных грунтов при возведении фундаментов в усло виях городской застройки, что резко снижает расход материалов, трудоемкость работ, повышает качество фундаментов и сокращает сроки строительства.
