Вібраційний пристрій для орієнтування плоских деталей

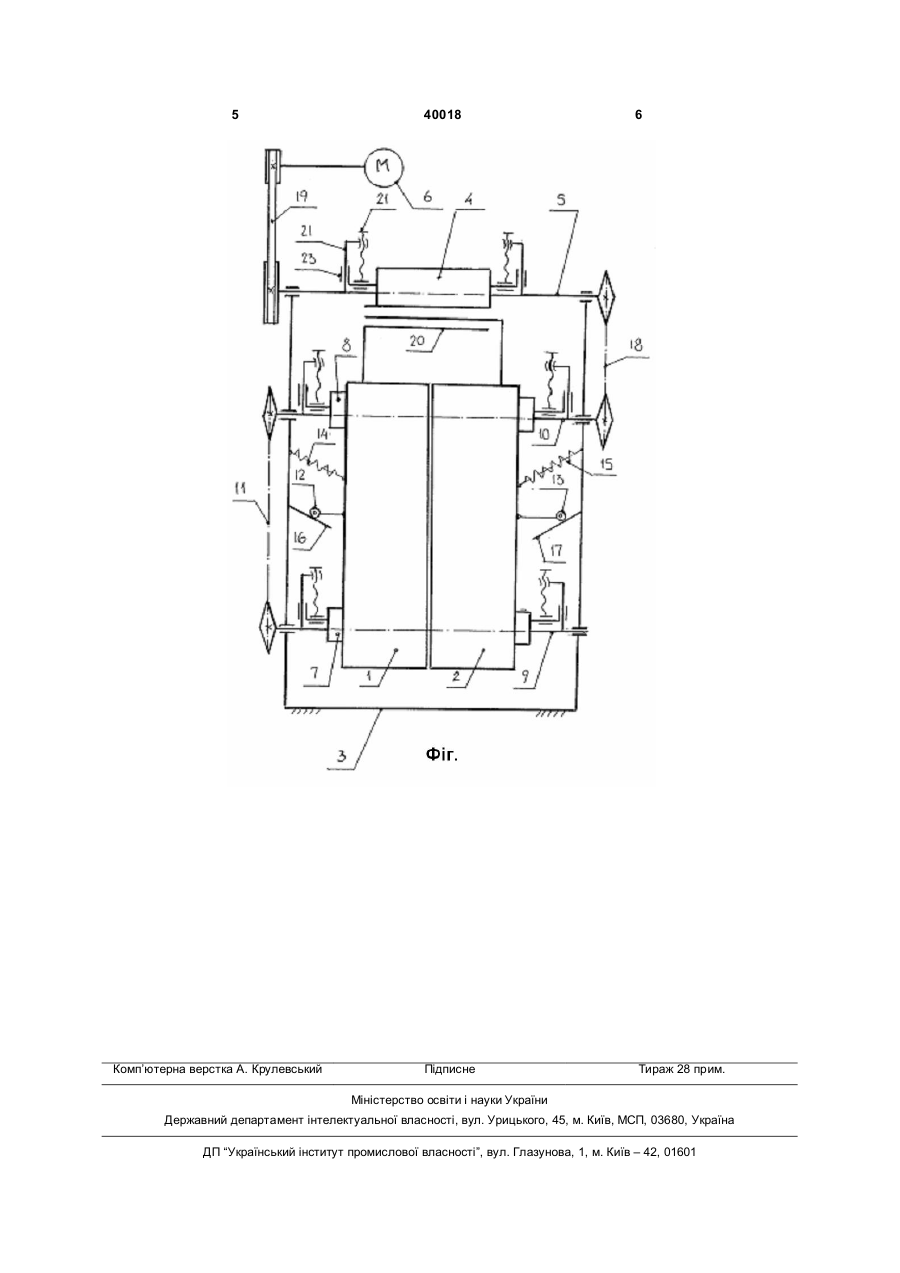

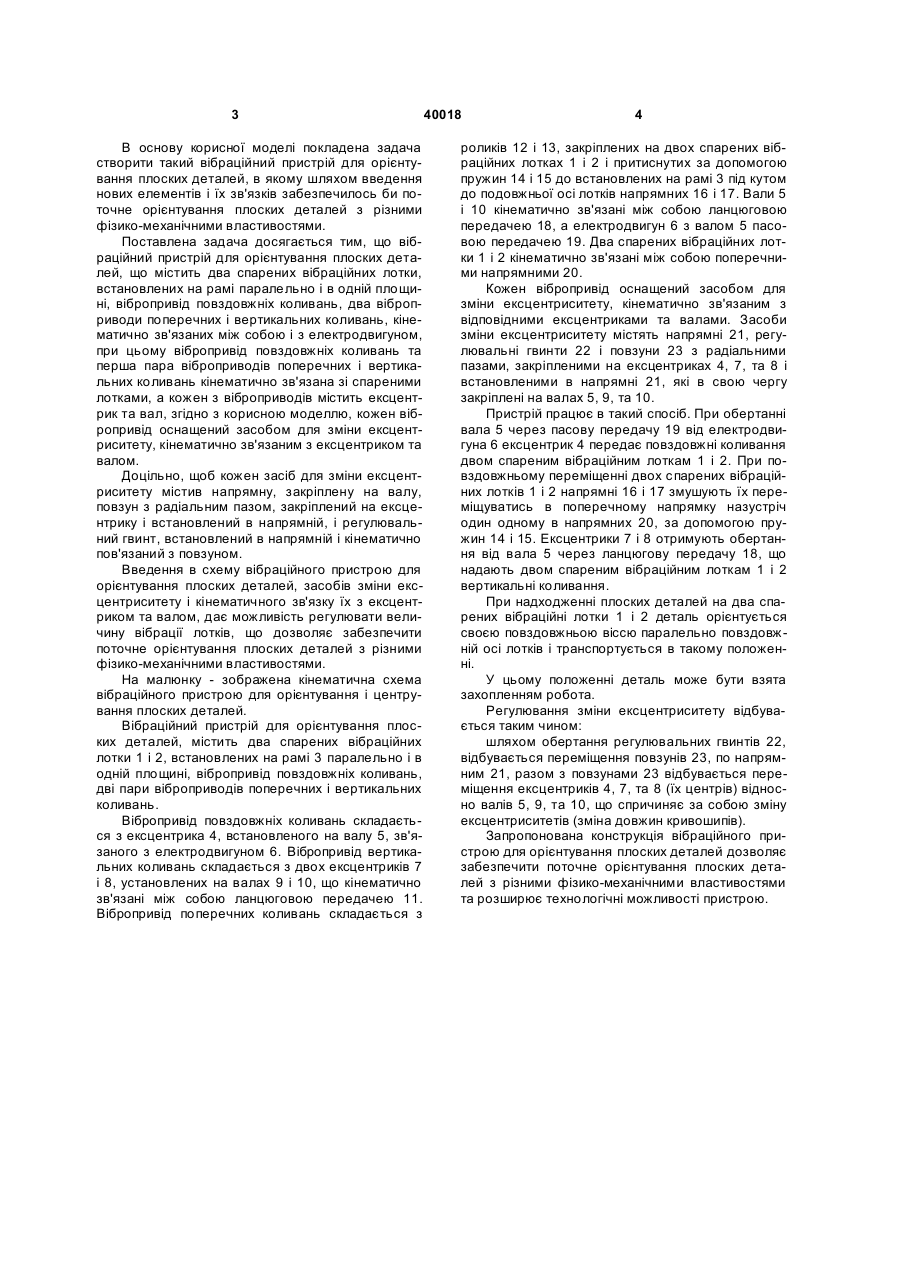

1. Вібраційний пристрій для орієнтування плоских деталей, що містить два спарених вібраційних лотки, встановлених на рамі паралельно і в одній площині, вібропривід повздовжніх коливань, два віброприводи поперечних і вертикальних коливань, кінематично зв'язаних між собою і з електродвигуном, при цьому вібропривід повздовжніх 3 В основу корисної моделі покладена задача створити такий вібраційний пристрій для орієнтування плоских деталей, в якому шляхом введення нових елементів і їх зв'язків забезпечилось би поточне орієнтування плоских деталей з різними фізико-механічними властивостями. Поставлена задача досягається тим, що вібраційний пристрій для орієнтування плоских деталей, що містить два спарених вібраційних лотки, встановлених на рамі паралельно і в одній площині, вібропривід повздовжніх коливань, два віброприводи поперечних і вертикальних коливань, кінематично зв'язаних між собою і з електродвигуном, при цьому вібропривід повздовжніх коливань та перша пара віброприводів поперечних і вертикальних коливань кінематично зв'язана зі спареними лотками, а кожен з віброприводів містить ексцентрик та вал, згідно з корисною моделлю, кожен вібропривід оснащений засобом для зміни ексцентриситету, кінематично зв'язаним з ексцентриком та валом. Доцільно, щоб кожен засіб для зміни ексцентриситету містив напрямну, закріплену на валу, повзун з радіальним пазом, закріплений на ексцентрику і встановлений в напрямній, і регулювальний гвинт, встановлений в напрямній і кінематично пов'язаний з повзуном. Введення в схему вібраційного пристрою для орієнтування плоских деталей, засобів зміни ексцентриситету і кінематичного зв'язку їх з ексцентриком та валом, дає можливість регулювати величину вібрації лотків, що дозволяє забезпечити поточне орієнтування плоских деталей з різними фізико-механічними властивостями. На малюнку - зображена кінематична схема вібраційного пристрою для орієнтування і центрування плоских деталей. Вібраційний пристрій для орієнтування плоских деталей, містить два спарених вібраційних лотки 1 і 2, встановлених на рамі 3 паралельно і в одній площині, вібропривід повздовжніх коливань, дві пари віброприводів поперечних і вертикальних коливань. Вібропривід повздовжніх коливань складається з ексцентрика 4, встановленого на валу 5, зв'язаного з електродвигуном 6. Вібропривід вертикальних коливань складається з двох ексцентриків 7 і 8, установлених на валах 9 і 10, що кінематично зв'язані між собою ланцюговою передачею 11. Вібропривід поперечних коливань складається з 40018 4 роликів 12 і 13, закріплених на двох спарених вібраційних лотках 1 і 2 і притиснутих за допомогою пружин 14 і 15 до встановлених на рамі 3 під кутом до подовжньої осі лотків напрямних 16 і 17. Вали 5 і 10 кінематично зв'язані між собою ланцюговою передачею 18, а електродвигун 6 з валом 5 пасовою передачею 19. Два спарених вібраційних лотки 1 і 2 кінематично зв'язані між собою поперечними напрямними 20. Кожен вібропривід оснащений засобом для зміни ексцентриситету, кінематично зв'язаним з відповідними ексцентриками та валами. Засоби зміни ексцентриситету містять напрямні 21, регулювальні гвинти 22 і повзуни 23 з радіальними пазами, закріпленими на ексцентриках 4, 7, та 8 і встановленими в напрямні 21, які в свою чергу закріплені на валах 5, 9, та 10. Пристрій працює в такий спосіб. При обертанні вала 5 через пасову передачу 19 від електродвигуна 6 ексцентрик 4 передає повздовжні коливання двом спареним вібраційним лоткам 1 і 2. При повздовжньому переміщенні двох спарених вібраційних лотків 1 і 2 напрямні 16 і 17 змушують їх переміщуватись в поперечному напрямку назустріч один одному в напрямних 20, за допомогою пружин 14 і 15. Ексцентрики 7 і 8 отримують обертання від вала 5 через ланцюгову передачу 18, що надають двом спареним вібраційним лоткам 1 і 2 вертикальні коливання. При надходженні плоских деталей на два спарених вібраційні лотки 1 і 2 деталь орієнтується своєю повздовжньою віссю паралельно повздовжній осі лотків і транспортується в такому положенні. У цьому положенні деталь може бути взята захопленням робота. Регулювання зміни ексцентриситету відбувається таким чином: шляхом обертання регулювальних гвинтів 22, відбувається переміщення повзунів 23, по напрямним 21, разом з повзунами 23 відбувається переміщення ексцентриків 4, 7, та 8 (їх центрів) відносно валів 5, 9, та 10, що спричиняє за собою зміну ексцентриситетів (зміна довжин кривошипів). Запропонована конструкція вібраційного пристрою для орієнтування плоских деталей дозволяє забезпечити поточне орієнтування плоских деталей з різними фізико-механічними властивостями та розширює технологічні можливості пристрою. 5 Комп’ютерна верстка А. Крулевський 40018 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
