Пристрій для наплавлення плоских тонкостінних деталей
Номер патенту: 55346
Опубліковано: 17.03.2003
Автори: Шаблій Олег Миколайович, Пулька Чеслав Вікторович, Будзан Богдан Павлович
Формула / Реферат
1. Устройство для наплавки плоских тонкостенных деталей, содержащее верхнюю прижимную плиту с выточкой для размещения в ней шихты и нижнюю прижимную плиту с вмонтированными в нее ветвями индуктора, отличающееся тем, что, с целью повышения качества наплавки и снижения энергозатрат, нижняя прижимная плита также выполнена с выточкой, образующей с выточкой верхней плиты замкнутую полость для размещения в ней наплавляемой части детали, поверхности выточек покрыты экранизирующим и теплоизоляционным материалами, индуктор размещен в полости выточки нижней плиты, а рабочие поверхности плит покрыты теплоизоляционным материалом.
2. Устройство по п. 1, отличающееся тем, что выточка нижней плиты заполнена жаростойким диэлектрическим материалом для фиксации в полости ветвей индуктора.
3. Устройство по п. 1, отличающееся тем, что в верхней плите выполнены отверстия для отвода газа из полости, образованной выточками плит.
Текст

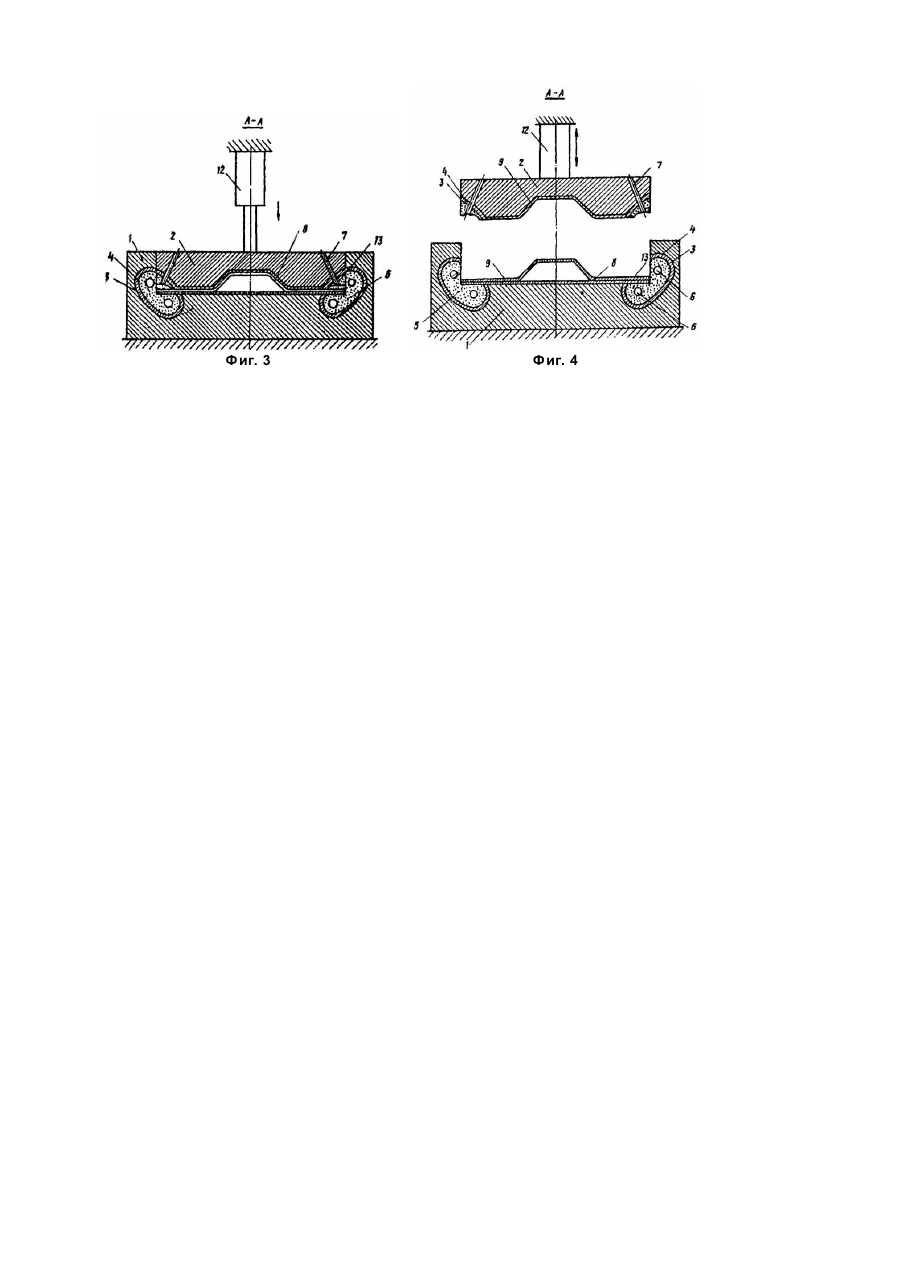

Изобретение относится к сварке и предназначено для наплавки токами высокой частоты плоских тонкостенных деталей, преимущественно фасонных дисков ножей ботворезов, которые имеют зубчатую форму. Целью изобретения является повышение качества наплавки и снижение энергозатрат. На фиг.1 показан общий вид устройства вид свер ху с частичной вырезкой верхней прижимной плиты; на фиг.2 вид Б на фиг.1; на фиг.3 - разрез по А-А на фиг.1; на фиг.4 разрез по А-А на фи г.1 при поднятой прижимной плите. Устройство состоит из двух прижимных плит нижней 1 и верхней 2, рабочие торцовые поверхности которых выполнены по конфигурации наплавляемой детали. Нижняя плита 1 выполнена П-образной формы, обращенной основанием вниз, в торцовой верхней части которой выполнен паз. Поверхность паза покрыта экранирующим материалом 3 и теплоизоляционным материалом 4, а полость паза заполнена жаростойким диэлектрическим материалом 5, например окисью алюминия Al2O3 , имеющим диэлектрическую проницаемость e 10, малую проводимость G
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for facing of thin wall parts
Автори англійськоюPulka Cheslav Viktorovych, Shablii Oleh Mykolaiovych
Назва патенту російськоюУстройство для наплавки тонкостенных деталей
Автори російськоюПулька Чеслав Викторович, Шаблий Олег Николаевич
МПК / Мітки
МПК: B23K 13/00
Мітки: пристрій, деталей, тонкостінних, наплавлення, плоских
