Пристрій для відокремлення та захвату м’яких плоских деталей зі стосу

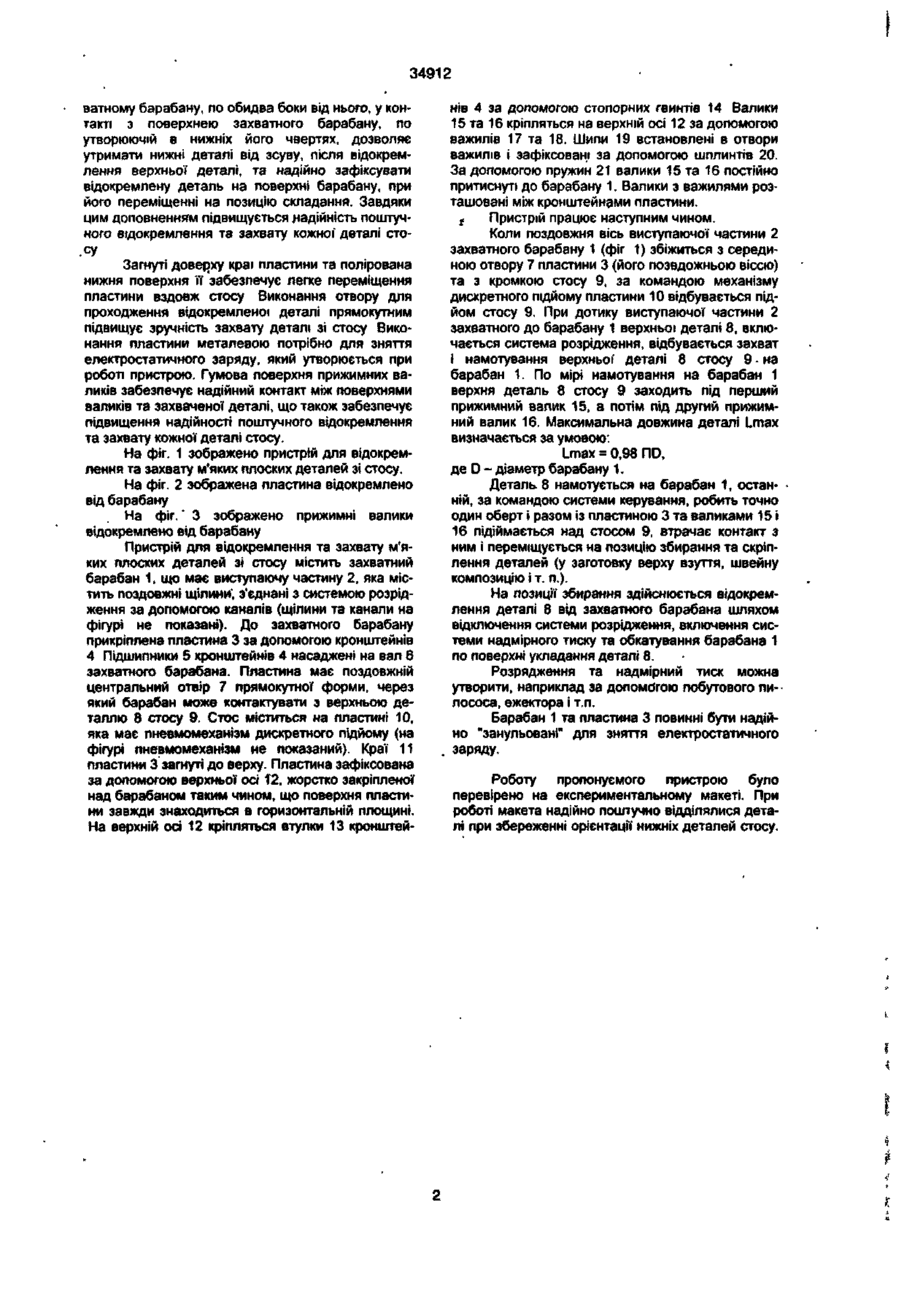

1. Пристрій для відокремлення та захвату м'яких плоских деталей зі стосу, який містить захватний барабан, який відрізняється тим, що обладнаний пластиною, закріпленою в горизонтальній площині вздовж барабана під ним, яка має поздовжній центральний отвір для проходження відокремленої' деталі, і двома валиками, встановленими з можливістю обертання навколо своїх поздовжніх осей, паралельно захватному барабану по обидва боки від нього. 2. Пристрій по п. 1, який відрізняється тим, що пластина має загнуті до верху краї, виконана металевою з полірованою нижньою поверхньою, а отвір для проходження відокремленої деталі виконаний прямокутним. 3. Пристрій по п. 1, 2, який відрізняється тим, що валики маїдть гумову поверхню. • Винахід відноситься до легкої, харчової та поліграфічної промисловості, зокрема до пристроїв для поштучного відокремлення та захвату м'яких плоских деталей зі стосу. Відомий пристрій для відокремлення плоских м'яких деталей зі стосу, у вигляді барабану, з'єднаного з системою розрідження, який має робочий отвір, розміщений вздовж осі по утворюючій поверхні, та направляючу поверхню для утворення потоку повітря вздовж площини, проведеної через кромки робочого отвору і опереджений засобом для згинання деталі (Авт. свід. СРСР Ne 1715695 МПК В65Н310. Б.В. № 8, 92 p.). Вказаний пристрій забезпечує надійне відокремлення кромки верхньої деталі стосу, але не забезпечує надійної фіксації відокремленої деталі на барабані для перенесення її на складальну позицію. Відомий також пристрій для відокремлення та захвату м'яких плоских деталей зі стосу, який містить захватний барабан. (Авт. свід. СРСР № 1557036, МПК В65Н10 Б.В. № 14, 90 p.). Барабан має виступаючу частину, розташовану по утворюючій поверхні захватного барабана, яка містить повздовжні щілини, з'єднані з системою розрідження. Цей пристрій надійно відокремлює верхню деталь зі стосу та намотує її на свою поверхню, але при цьому часто відбувається дезорієнтація нижніх деталей стосу, що затруднює відокремлення та захват наступної деталі, а також відсутня на дійна фіксація захопленої деталі на поверхні захватного барабана. В основу винаходу поставлена задача розробити такий пристрій для відокремлення та захвату м'яких плоских деталей зі стосу, який шляхом введення нових елементів та зв'язків, забезпечив би підвищення надійності поштучного відокремлення та захвату кожної деталі стосу. Поставлена задача вирішуєтсья тим, що пристрій для відокремлення та захвату м'яких деталей зі стосу, який містить захватний барабан, згідно винаходу, споряджений пластиною, закріпленою в горизонтальній площині, вздовж барабана, під ним, яка має поздовжній центральний отвір для проходження відокремленої деталі, і двома валиками, встановленими з можливістю обертання навколо своїх поздовжніх осей, паралельно захватному барабану по обидва боки від нього. Доцільно, щоб пластина мала загнуті до верху краї, була виконана металевою з полірованою нижньою поверхньою, а отвір для проходжен-* ня відокремленої деталі був виконаний прямокутним. Доцільно, щоб валики мали гумову поверхню. Доповнення пристрою пластиною, закріпленою в горизонтальній площині, вздовж барабана, під ним, яка має поздовжній центральний отвір для проходження відокремленої деталі та двома валиками, встановленими з можливістю обертання навколо своїх поздовжніх осей, паралельно зах «о CM тФ CO < 34912 ватному барабану, по обидва боки від нього, у контакті з поверхнею захватного барабану, по утворюючій в нижніх його чвертях, дозволяє утримати нижні деталі від зсуву, після відокремлення верхньої деталі, та надійно зафіксувати відокремлену деталь на поверхні барабану, при його переміщенні на позицію складання. Завдяки цим доповненням підвищується яадійність поштучного відокремлення та захвату кожної деталі сто.су Загнуті доверху краї пластини та полірована нижня поверхня її забезпечує легке переміщення пластини вздовж стосу Виконання отвору для проходження відокремленої деталі прямокутним підвищує зручність захвату деталі зі стосу Виконання пластини металевою потрібно для зняття електростатичного заряду, який утворюється при роботі пристрою. Гумова поверхня прижимних валиків забезпечує надійний контакт між поверхнями валиків та захвачено'! деталі, що також забезпечує підвищення надійності поштучного відокремлення та захвату кожної деталі стосу. На фіг. 1 зображено пристрій для відокремлення та захвату м'яких плоских деталей зі стосу. На фіг. 2 зображена пластина відокремлено від барабану На фіг.' 3 зображено прижимні валики відокремлено від барабану Пристрій для відокремлення та захвату м'яких плоских деталей зі стосу містить захватний барабан 1, що має виступаючу частину 2, яка містить поздовжні щілини', з'єднані з системою розрідження за допомогою каналів (щілини та канали на фігурі не показані). До захватного барабану прикріплена пластина 3 за допомогою кронштейнів 4 Підшипники 5 кронштейнів 4 насаджені на вал 6 захватного барабана. Пластина має поздовжній центральний отвір 7 прямокутної форми, через який барабан може контактувати з верхньою деталлю 8 стосу 9. Стос міститься на пластині 10, яка має пневмомеханізм дискретного підйому (на фігурі пневмомеханізм не показаний). Краї 11 пластини 3 загнуті до верху. Пластина зафіксована за допомогою верхньої осі 12, жорстко закріпленої над барабаном таким чином, що поверхня пластини завжди знаходиться в горизонтальній площині. На верхній осі 12 кріпляться втулки 13 кронштей нів 4 за допомогою стопорних гвинтів 14 Валики 15 та 16 кріпляться на верхній осі 12 за допомогою важилів 17 та 18. Шипи 19 встановлені в отвори важилів і зафіксовані за допомогою шплинтів 20. За допомогою пружин 21 валики 15 та 16 постійно притиснуті до барабану 1. Валики з важилями розташовані між кронштейнами пластини. Пристрій працює наступним чином. г Коли поздовжня вісь виступаючої частини 2 захватного барабану 1 (фіг 1) збіжиться з серединою отвору 7 пластини 3 (його позвдожньою віссю) та з кромкою стосу 9, за командою механізму дискретного підйому пластини 10 відбувається підйом стосу 9. При дотику виступаючої частини 2 захватного до барабану 1 верхньої деталі 8, включається система розрідження, відбувається захват і намотування верхньої' деталі 8 стосу 9 • на барабан 1. По мірі намотування на барабан 1 верхня деталь 8 стосу 9 заходить під перший прижимний валик 15, а потім під другий прижимний валик 16. Максимальна довжина деталі Lmax визначається за умовою: Lmax = 0,98 ПО, де D - діаметр барабану 1. Деталь 8 намотується на барабан 1, останній, за командою системи керування, робить точно один оберт і разом із пластиною 3 та валиками 15 і 16 підіймається над стосом 9, втрачає контакт з ним і переміщується на позицію збирання та скріплення деталей (у заготовку верху взуття, швейну композицію і т. п.). На позиції збирання здійснюється відокремлення деталі 8 від захватного барабана шляхом відключення системи розрідження, включення системи надмірного тиску та обкатування барабана 1 по поверхні укладання деталі 8. Розрядження та надмірний тиск можна утворити, наприклад за допомогою побутового пилососа, ежектора і т.п. Барабан 1 та пластина 3 повинні бути надійно "занульовані" для зняття електростатичного заряду. Роботу пропонуємого пристрою було перевірено на експериментальному макеті. При роботі макета надійно поштучно відділялися деталі при збереженні орієнтації нижніх деталей стосу. 1М|ф Ь 1л 34912 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна. 88000, м Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
