Безшаботний молот

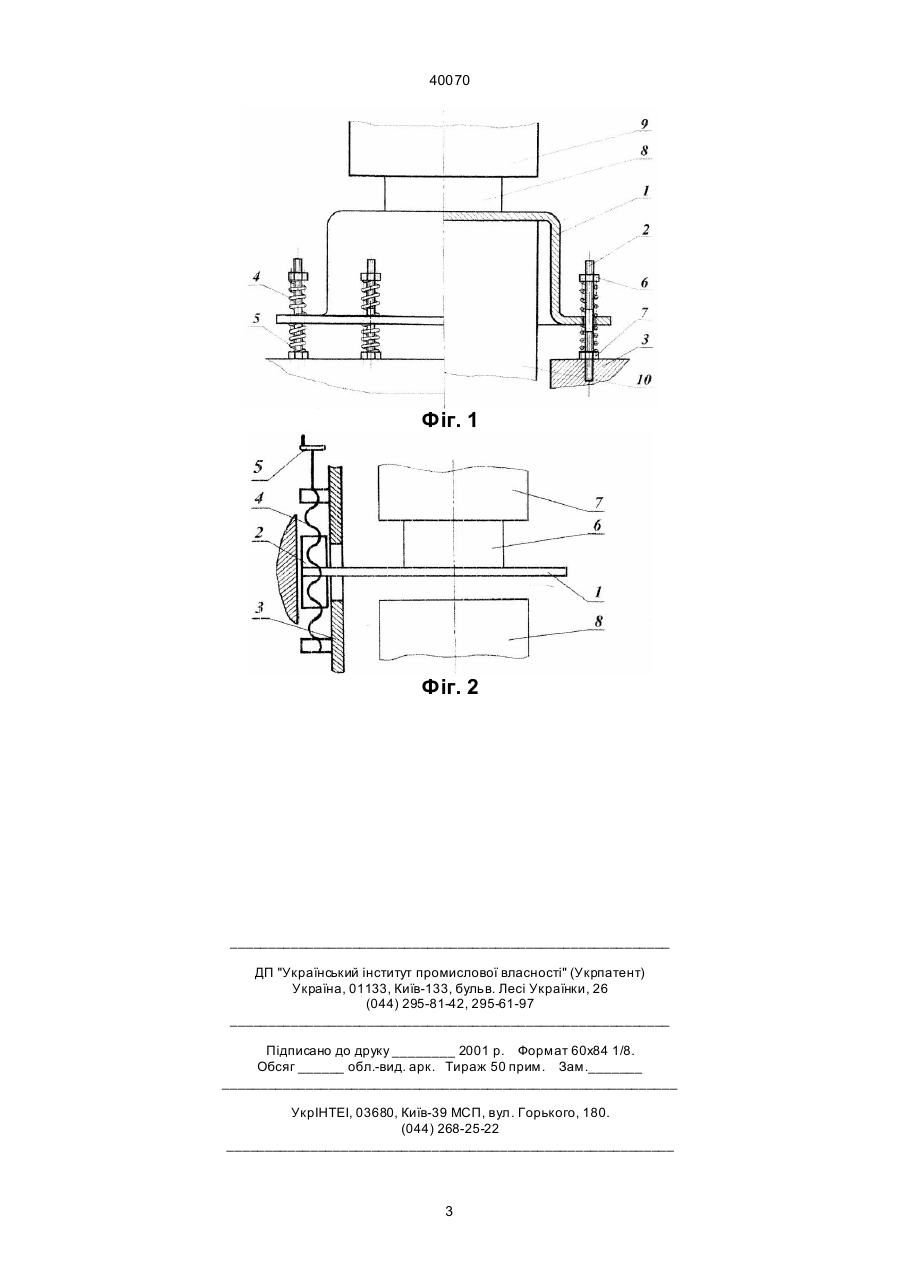

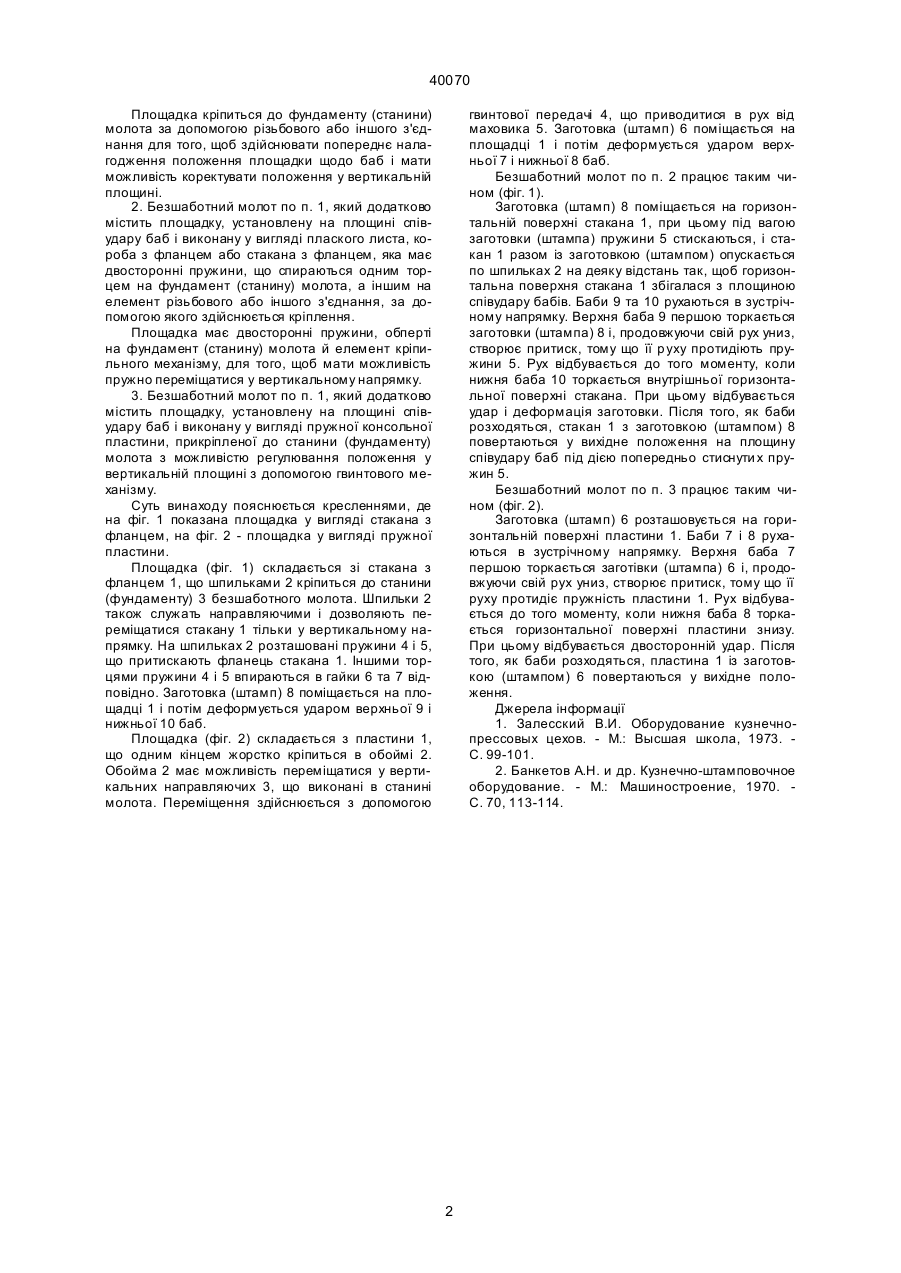

1. Безшаботний молот, що містить станину, верхню та нижню баби, привод баб, який відрізняється тим, що молот додатково має площадку, розміщену в площині співудару баб з можливістю забезпечення її пружної податливості, а також ре 40070 Площадка кріпиться до фундаменту (станини) молота за допомогою різьбового або іншого з'єднання для того, щоб здійснювати попереднє налагодження положення площадки щодо баб і мати можливість коректувати положення у вертикальній площині. 2. Безшаботний молот по п. 1, який додатково містить площадку, установлену на площині співудару баб і виконану у вигляді плаского листа, короба з фланцем або стакана з фланцем, яка має двосторонні пружини, що спираються одним торцем на фундамент (станину) молота, а іншим на елемент різьбового або іншого з'єднання, за допомогою якого здійснюється кріплення. Площадка має двосторонні пружини, обперті на фундамент (станину) молота й елемент кріпильного механізму, для того, щоб мати можливість пружно переміщатися у вертикальному напрямку. 3. Безшаботний молот по п. 1, який додатково містить площадку, установлену на площині співудару баб і виконану у вигляді пружної консольної пластини, прикріпленої до станини (фундаменту) молота з можливістю регулювання положення у вертикальній площині з допомогою гвинтового механізму. Суть винаходу пояснюється кресленнями, де на фіг. 1 показана площадка у вигляді стакана з фланцем, на фіг. 2 - площадка у вигляді пружної пластини. Площадка (фіг. 1) складається зі стакана з фланцем 1, що шпильками 2 кріпиться до станини (фундаменту) 3 безшаботного молота. Шпильки 2 також служать направляючими і дозволяють переміщатися стакану 1 тільки у вертикальному напрямку. На шпильках 2 розташовані пружини 4 і 5, що притискають фланець стакана 1. Іншими торцями пружини 4 і 5 впираються в гайки 6 та 7 відповідно. Заготовка (штамп) 8 поміщається на площадці 1 і потім деформується ударом верхньої 9 і нижньої 10 баб. Площадка (фіг. 2) складається з пластини 1, що одним кінцем жорстко кріпиться в обоймі 2. Обойма 2 має можливість переміщатися у вертикальних направляючих 3, що виконані в станині молота. Переміщення здійснюється з допомогою гвинтової передачі 4, що приводитися в рух від маховика 5. Заготовка (штамп) 6 поміщається на площадці 1 і потім деформується ударом верхньої 7 і нижньої 8 баб. Безшаботний молот по п. 2 працює таким чином (фіг. 1). Заготовка (штамп) 8 поміщається на горизонтальній поверхні стакана 1, при цьому під вагою заготовки (штампа) пружини 5 стискаються, і стакан 1 разом із заготовкою (штампом) опускається по шпильках 2 на деяку відстань так, щоб горизонтальна поверхня стакана 1 збігалася з площиною співудару бабів. Баби 9 та 10 рухаються в зустрічному напрямку. Верхня баба 9 першою торкається заготовки (штампа) 8 і, продовжуючи свій рух униз, створює притиск, тому що її р уху протидіють пружини 5. Рух відбувається до того моменту, коли нижня баба 10 торкається внутрішньої горизонтальної поверхні стакана. При цьому відбувається удар і деформація заготовки. Після того, як баби розходяться, стакан 1 з заготовкою (штампом) 8 повертаються у вихідне положення на площину співудару баб під дією попередньо стиснути х пружин 5. Безшаботний молот по п. 3 працює таким чином (фіг. 2). Заготовка (штамп) 6 розташовується на горизонтальній поверхні пластини 1. Баби 7 і 8 рухаються в зустрічному напрямку. Верхня баба 7 першою торкається заготівки (штампа) 6 і, продовжуючи свій рух униз, створює притиск, тому що її руху протидіє пружність пластини 1. Рух відбувається до того моменту, коли нижня баба 8 торкається горизонтальної поверхні пластини знизу. При цьому відбувається двосторонній удар. Після того, як баби розходяться, пластина 1 із заготовкою (штампом) 6 повертаються у вихідне положення. Джерела інформації 1. Залесский В.И. Оборудование кузнечнопрессовых цехов. - М.: Высшая школа, 1973. С. 99-101. 2. Банкетов А.Н. и др. Кузнечно-штамповочное оборудование. - М.: Машиностроение, 1970. С. 70, 113-114. 2 40070 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
