Підшаботна віброізоляція молотів

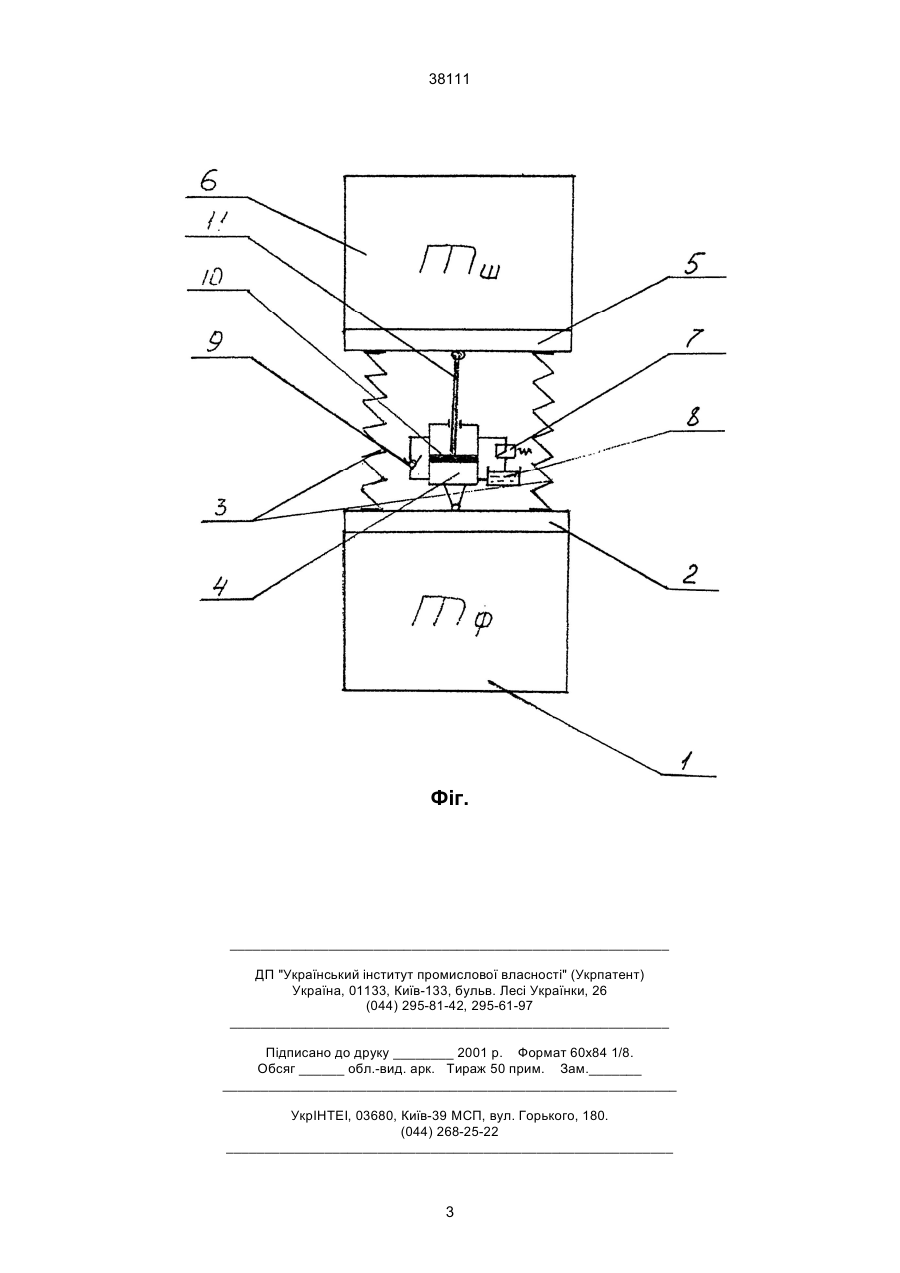

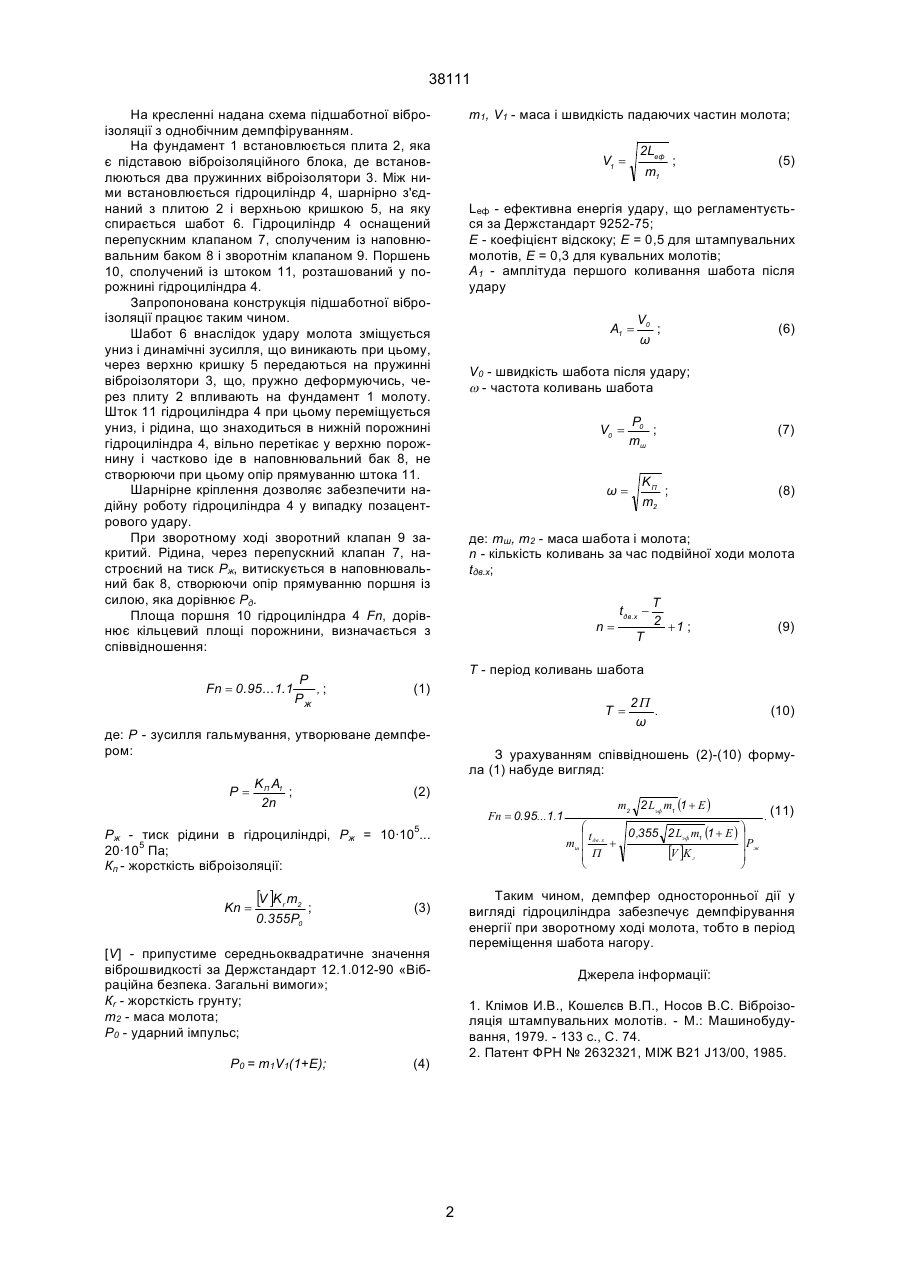

Підшаботна віброізоляція молотів, яка містить в собі шабот, встановлений в приямці фундаменту на попередньо стиснуті пружини, що виконують функції віброізоляторів, і віброгасники у вигляді демпферів тертя, закріплені на фундаменті, яка відрізняється тим, що віброгасниками є демпфер односторонньої дії у вигляді гідроциліндра з робочою порожниною поршня, площа якого визначається із співвідношення: 38111 m1, V1 - маса і швидкість падаючих частин молота; На кресленні надана схема підшаботної віброізоляції з однобічним демпфіруванням. На фундамент 1 встановлюється плита 2, яка є підставою віброізоляційного блока, де встановлюються два пружинних віброізолятори 3. Між ними встановлюється гідроциліндр 4, шарнірно з'єднаний з плитою 2 і верхньою кришкою 5, на яку спирається шабот 6. Гідроциліндр 4 оснащений перепускним клапаном 7, сполученим із наповнювальним баком 8 і зворотнім клапаном 9. Поршень 10, сполучений із штоком 11, розташований у порожнині гідроциліндра 4. Запропонована конструкція підшаботної віброізоляції працює таким чином. Шабот 6 внаслідок удару молота зміщується униз і динамічні зусилля, що виникають при цьому, через верхню кришку 5 передаються на пружинні віброізолятори 3, що, пружно деформуючись, через плиту 2 впливають на фундамент 1 молоту. Шток 11 гідроциліндра 4 при цьому переміщується униз, і рідина, що знаходиться в нижній порожнині гідроциліндра 4, вільно перетікає у верхню порожнину і частково іде в наповнювальний бак 8, не створюючи при цьому опір прямуванню штока 11. Шарнірне кріплення дозволяє забезпечити надійну роботу гідроциліндра 4 у випадку позацентрового удару. При зворотному ході зворотний клапан 9 закритий. Рідина, через перепускний клапан 7, настроєний на тиск Рж, витискується в наповнювальний бак 8, створюючи опір прямуванню поршня із силою, яка дорівнює Рд. Площа поршня 10 гідроциліндра 4 Fn, дорівнює кільцевий площі порожнини, визначається з співвідношення: Fn = 0.95...1.1 Р ,; Рж K П A1 ; 2n A1 = V0 = ω= n= 0.355P0 ; P0 ; mш KП ; m2 T T= (7) (8) T 2 +1 ; (9) 2P . ω (10) З урахуванням співвідношень (2)-(10) формула (1) набуде вигляд: m2 2 Lэф m1 (1 + E ) æ ö 0 ,355 2 Lэф m1 (1 + E ) ÷ çt mш ç дв. х + ÷ Рж [V ]K г ÷ ç P ø è . (11) Таким чином, демпфер односторонньої дії у вигляді гідроциліндра забезпечує демпфірування енергії при зворотному ході молота, тобто в період переміщення шабота нагору. (3) [V] - припустиме середньоквадратичне значення віброшвидкості за Держстандарт 12.1.012-90 «Вібраційна безпека. Загальні вимоги»; Кr - жорсткість грунту; m2 - маса молота; Р0 - ударний імпульс; Р0 = m1V1(1+Е); (6) Т - період коливань шабота Fn = 0.95...1.1 2 V0 ; ω tдв.х (1) Рж - тиск рідини в гідроциліндрі, Рж = 10·10 ... 20·105 Па; Кп - жорсткість віброізоляції: r (5) де: mш, m2 - маса шабота і молота; n - кількість коливань за час подвійної ходи молота tдв.х; (2) [V ]K m ; V0 - швидкість шабота після удару; w - частота коливань шабота 5 Kn = m1 Lеф - ефективна енергія удару, що регламентується за Держстандарт 9252-75; Е - коефіцієнт відскоку; Е = 0,5 для штампувальних молотів, Е = 0,3 для кувальних молотів; А1 - амплітуда першого коливання шабота після удару де: P - зусилля гальмування, утворюване демпфером: P= 2Lеф V1 = Джерела інформації: 1. Клімов И.В., Кошелєв В.П., Носов B.C. Віброізоляція штампувальних молотів. - М.: Машинобудування, 1979. - 133 с., C. 74. 2. Патент ФРН № 2632321, МІЖ В21 J13/00, 1985. (4) 2 38111 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
